Схема подключения насосной станции с накопительным баком. Основные схемы установки и подключения
Чаще всего встречаются следующие схемы:
- Схема прямого подключения устройства в подающий трубопровод.
- Схема с накопительным баком.
Прямое подключение подразумевает размещение станции между водозабором и внутридомовым трубопроводом. Вода напрямую засасывается из скважины и подаётся потребителю. При такой схеме установки аппаратура находится в обогреваемом помещении – в цоколе или подвале. Это обусловлено боязнью пониженных температур. Замерзание воды внутри устройства может становиться причиной его выхода из строя.
Впрочем, в регионах с относительно мягкими зимами, допускается помещение водонапорной станции непосредственно вверху скважины. Для этого над ней сооружают заглублённый в землю колодец, который утепляют во избежание замерзания воды внутри трубопровода. При необходимости возможно использование электрического греющего провода. Более подробно все аспекты выбора места установки разберём ниже.
Схема подключения станции с накопительным баком выглядит несколько иначе. Вода из источника подаётся не прямо во внутридомовую систему, а в специальный объёмный бак-накопитель. Сама насосная станция размещается промеж накопителя и внутреннего трубопровода. Вода к местам водоразбора перекачивается насосом станции из накопительного бака.
Таким образом, в такой схеме используется два насоса:
- Глубинный насос, качающий воду в накопитель.
- Насосная станция, подающая воду из бака-накопителя в водопровод.
Плюсом схемы с баком накопителем является наличие достаточно большого количества воды в нём. Объём бака может составлять несколько сот литров, и даже кубометров, а средний объём демпферного бачка станции равняется 20-50л. Также подобный вариант водоподающей системы подходит для артезианских скважин, когда так или иначе приходится задействовать глубинный насос.
Схема подключения насосной станции в частном доме. Двухтрубная насосная станция
При условиях, когда необходимо поднять воду с глубины больше 8 м и имеется насосная станция с поверхностным насосом, систему необходимо доукомплектовать. Для этого на всасе насоса устанавливается специальное устройство, называемое эжектор.
В этом случае в колодец или скважину опускают две трубы различного диаметра. В большинстве случаев 32 мм труба для всаса и 16 мм труба на рециркуляцию.
В корпусе эжектора смонтировано сопло зауженного сечения. Вода по трубе с рециркуляции подается в камеру эжектора. За счет сужения скорость потока воды на выходе сопла больше, нежели в трубе на всасе. Вода создает зону повышенного давления, обеспечивая необходимый подпор на всасывающем трубопроводе. Под соплом образуется зона пониженного давления, что обеспечит подачу воды в эжектор из скважины.
Насосные станции с эжектором могут поднять воду с глубины до 30 м.
На всасывающую трубу эжектора также необходимо установить обратный клапан с фильтром грубой очистки. Подсоединить трубу с обратным клапаном к выходу всасывающей камеры.
1 — обратный клапан с фильтром; 2 — эжектор; 3 — линия всаса; 4 — труба рециркуляции
Насосные станции с выносным эжектором могут находиться на значительном удалении от источника воды — до 40 м по горизонтали, что дает возможность установки станции в доме без устройства дополнительных технических сооружений.
Насосные станции с эжектором необходимо выбирать большей мощности, поскольку часть энергии расходуется на рециркуляцию.
Схема подключения насосной станции к скважине. Выбор подходящей модели насосной станции
При выборе насосной станции руководствуются не только стоимостью оборудования, но и его режимом работы, а также другими техническими характеристиками. Сразу отметим, что приобретают малогабаритные насосные станции только в том случае, если глубина пробуренной скважины не превышает 20 метров. В более глубоких скважинах использование данного оборудования считается неэффективным и нерентабельным.
Выбирая модель насосной станции, вспомните о следующих советах.
- Для скважин, глубина которых составляет менее 10 м, приобретают однотрубные станции. Их монтаж очень прост.
- Для более глубоких скважин (10-20 м) подойдут только эжекторные двухтрубные станции, мощность и конструкция которых позволит обеспечить подъем и распределение воды.
- Если предполагается установка насосной станции в подвальном помещении дома, то надо обращать внимание на менее шумные модели. Как правило, в малошумных агрегатах производитель устанавливает пластиковые рабочие колеса. Не стоит экономить на стоимости изделий, так как шум от работы дешевого и малоизвестного оборудования доставит много неудобств во время эксплуатации.
Если глубина пробуренной скважины превышает 20 метров, то установка насосной станции в скважину не производится. В этом случае приобретают специальный глубинный насос. который подает воду в промежуточную емкость, оборудованную датчиками, отслеживающими верхний и нижний уровень жидкости. При разборе воды автоматика включает насос. В водопроводную сеть вода из емкости попадает через гидрофор — устройство, способное поддерживать заданный уровень давления в трубопроводе.
Как подключить насосную станцию с погружным насосом. Сборка и подключение насосной станции с всасывающим насосом
Описание сборки и состава первого варианта нашей насосной станции мы начнем со станции с всасывающим насосом. В таком решении есть свои плюсы, которые при более детальном рассмотрении автоматически становятся и минусами. Попробуем «докопаться» до тех и других более подробно рассмотрев все особенности станции с всасывающим насосом. Первый значимый плюс подобных насосных станций является их широкая распространенность и возможность встретить «готовые решения». Под «готовыми решениями» мы подразумеваем предсобранные комплекты, состоящие из ресивера, насоса, обвязки между ними, реле контроля давления, манометра. Такие комплекты хороши тем, что вам не надо будет собирать уже определенную часть водопровода и элементов, для обеспечения водоснабжения. Вторым плюсом такой станции можно считать то, что насос и все основные элементы системы находятся над поверхностью земли, что в значительной мере облегчает их обслуживание и замену.
Минусами насосной станции с всасывающим насосом будет являться то, что для вас возможно окажется неприемлемыми те характеристики, которые заложены уже в предсобранных насосных станциях. Так, например, ресивер будет небольшого размера или насос не будет обеспечивать должной высоты всасывания. Кроме того, всасывающий насос потребует высокой герметичности от всасывающего патрубка, а также будет необходим обратный клапан, который будет удерживать столб воды от скважины до насоса. В противном случае, вам необходимо будет постоянно доливать в патрубок воду, чтобы предотвратить завоздушивание и обеспечить работу насоса.
Насосная станция для накопительного бака. Как выбирать?
Небольшая насосная станция может перекачивать в среднем около 3 м3 в час. Этого может быть вполне достаточно для полива участка и водоснабжения семьи из 3-4 человек.
Мощные устройства могут осилить вдвое больший объем. Мощные варианты нужны при проживании нескольких семей под одной крышей или при наличии большого участка, оранжереи, бассейна.
Также желательно выбирать устройство, ориентируясь на скорость пополнения колодца или скважины . Сама по себе станция воду не образовывает, а при перекачке впустую, оборудование может быть испорчено.
При выборе насосной станции ориентируйтесь на мощность скважины или колодца. Мощность категорически не должна превышать мощности колодца. Когда вода закончится, устройство автоматически начнет всасывать песок и ил, что может привести к засорению системы.
Небольшие и средние устройства часто комплектуют водонапорным баком. Это делается для более экономичной работы двигателя. Когда бак наполнен, насос выключается.
Насосная станция для колодца и водоемов может использоваться в системе и без накопительного водонапорного бака, поскольку самостоятельно создает необходимый напор воды и обеспечивает ее достаточное количество (разумеется, при наличии воды в скважине или колодце). Водонапорный бак многие считают устаревшим элементом из-за опасности подтопления.

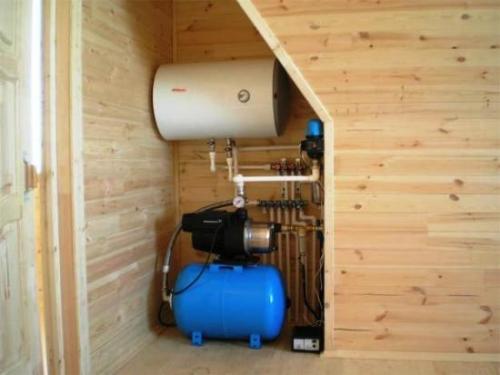

Насосная станция с большим баком
С другой стороны, водонапорный бак является страховочным запасом воды на случай отключения электричества или на скважине с небольшим количеством воды.
Накопительный бак дает гарантию запаса воды. Вам не придется стоять посреди душевой кабины и ждать, когда в колодце пополнится запас воды, чтобы смыть с головы мыло, потому что насос качает быстрее, чем наполняется скважина.Подключение водостанции. Что такое станция насосного оборудования?
Возможно, Вас заинтересует информация о том, как подключить насос к скважине на даче
При постройке автономной системы водоснабжения и подключении водопровода частного дома к магистральным коммунальным сетям, каждому владельцу хочется получать постоянный напор воды в системе. Так, для подъема воды из скважины или из расположенного на приусадебном участке колодца, можно использовать насосные устройства. Они бывают различных моделей и мощности, могут располагаться в различных сегментах водопроводной системы. Погружные насосы опускаются непосредственно в скважину или в колодец, а поверхностные — размещаются на уровне земли, забирая воду входным шлангом.
Состав насосной станции
Насос не должен работать постоянно. Непрерывная работа приводит к быстрому износу узлов и механизмов этого устройства. При этом вы желаете пользоваться водой в любое время суток? Выход есть: для обеспечения постоянного напора в трубопроводах водопроводной системы собирается станция насосного оборудования.
Возможно, Вас заинтересует информация —перистальтический насос своими руками

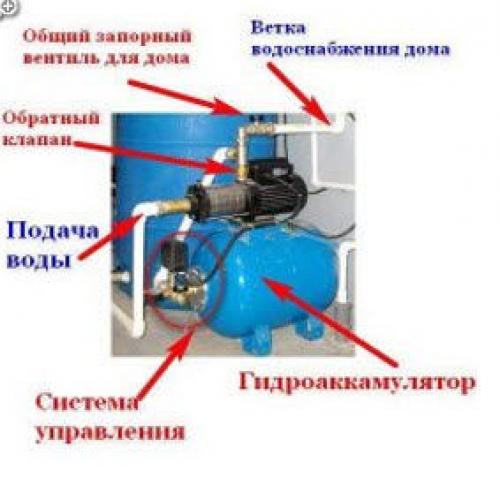

Основные части насосной станции

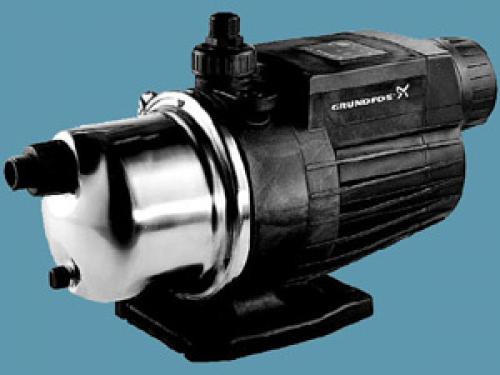

- Н асос . Обычно в комплекте станций используют поверхностные насосы, которые через входной патрубок с фильтром забирают воду из колодца, скважины или магистральной сети.
- Аккумулятор давления или гидроаккумулятор . Он обычно представляет собой емкость определенного размера, внутри которой имеется упругая резиновая перегородка или внутренняя емкость. При повышении давления система емкость или перегородка растягивается, а при понижении давления – сокращается, выдавливая воду в систему и поддерживая постоянные параметры давления.
- Узел управления , который определяет, когда включаться насосному устройству, а когда ему прекращать работать. Параметры включения и выключения определяются давлением в системе, которое измеряется манометром.
