Ошибки при выборе и установке насосных станций. Ошибки при выборе фильтров

Ошибки при выборе и установке насосных станций. Ошибки при выборе фильтров

Фильтры (рисунок 1) предназначены для очистки рабочей среды от загрязнений. Их применение в системах холодоснабжения способствует увеличению срока службы элементов системы и эффективности их работы.

Рисунок 1. Типы трубопроводных фильтров

При проектировании насосной группы фильтр в обязательном порядке следует устанавливать перед насосом по двум причинам:

1. Установка фильтра перед насосом защищает его от попадания механических включений в движущиеся части насоса.
2. На этом участке низкая скорость и давление холодоносителя. Дело в том, что качество фильтрации жидкости зависит от ее давления на входе в фильтр. Чем ниже это давление, тем выше качество.

Недостатком такого подхода является необходимость точного выбора фильтра . Основными ошибками при этом являются:

• Неправильный выбор типа фильтра, в результате при засорении или повышении вязкости с понижением температуры уменьшается проход рабочей среды. Это может способствовать появлению нестабильного потока, избыточного разряжения на входе в насос, возникновению процесса кавитации и механического разрушения.
• Неправильный выбор степени очистки. При малом объеме ячейки фильтр быстро засоряется, а при большом объеме ячейки загрязнения не задерживаются в фильтре и попадают в насос (рисунок 2).

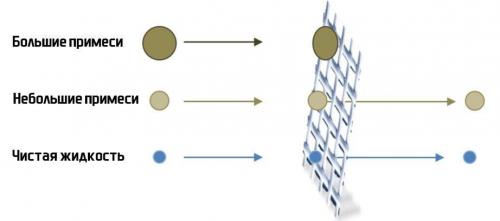

Рисунок 2. Принцип действия фильтрующего элемента

Причины неправильного выбора фильтра и способы их устранения

Основные причины неправильного выбора фильтра связаны с проектированием систем на основании некорректных исходных данных или изменения условий после окончания проектирования. Возможные неисправности и рекомендации по их устранению представлены в таблице 1.

Таблица 1. Неисправности в работе насоса, связанные с неправильным выбором фильтра, и рекомендации по их устранению.

Схема подключения насосной станции. Как правильно выбрать насосную установку

Вопрос о том, как подключить насосную станцию к колодцу или скважине, является второстепенным. Сначала следует правильно выбрать соответствующее оборудование. При этом надо руководствоваться целым рядом факторов.

Назначение

По своему назначению насосные станции делятся на два основных типа: бытовые и промышленные. Последними, как понятно из их названия, оснащаются производственные предприятия. Технические характеристики данных установок позволяют использовать их для перекачивания значительных объемов жидкой среды. Подключение, регулировка и тем более монтаж насосных станций промышленного типа осуществляются квалифицированными специалистами.

Насосные станции бытового класса отличаются простотой монтажа и удобством использования

Установку насосной станции своими руками можно выполнить в том случае, если это оборудование предназначено для решения бытовых задач (обеспечение дачи или загородного дома требуемым объемом воды, используемой для бытовых нужд, полива зеленых насаждений, организации отопления и работы стиральных и посудомоечных машин, бойлеров, душевых кабинок, проточных водонагревателей и др.).

Тип источника

Насосная станция для частного дома может подключаться к различным источникам водоснабжения. Каждый из них определяет схему, по которой надо устанавливать насосную станцию.

Режим работы

Схема подключения насосной станции к колодцу, скважине или водопроводу может подразумевать ручной или автоматический режим. По требуемой степени мобильности на современном рынке можно подобрать стационарную или мобильную модель.

Малогабаритные переносные станции особенно удобны для организации летнего водоснабжения загородного дома

Выбирая насосную станцию по режиму функционирования и другим параметрам, надо также учитывать, какое количество воды она должна перекачивать в единицу времени. Так, принято считать, что одному человеку, живущему в частном доме, требуется 250 л воды ежесуточно. При выборе насосной станции для оснащения дачи данный показатель можно несколько уменьшить.

Место установки

Установка насосной станции в частном доме может осуществляться в подвале самого строения, в отдельно стоящем здании или в кессоне. Оптимальным из всех перечисленных вариантов является монтаж станции в подвальном помещении обслуживаемого ею строения, где для нее создаются определенные условия.

Насосная станция, размещенная в специально оборудованном приямке

Так, в частности, необходимо, чтобы водопроводная насосная станция при монтаже в подвале дома располагалась на таком уровне, который не позволит ей пострадать при подъеме грунтовых вод. Кроме того, надо проследить, чтобы насосная станция, которая устанавливается в подвальном помещении, не прикасалась своим корпусом к стенам, что может привести к их вибрации. Следует также иметь в виду, что помещение, в котором установлена насосная станция, должно быть отапливаемым. Это защитит оборудование от замерзания в нем в воды при эксплуатации в холодное время года.

Если вы решили использовать кессон, то он также должен быть утеплен, а непосредственно сама станция должна располагаться ниже уровня земли на глубине, на которой грунт уже не промерзает. Таким образом, глубина, на которой монтируется кессон, должна составлять минимум 2 метра.

Схема подключения насосной станции, расположенной в подвальном помещении

В том случае, если глубина подземного источника воды, для оснащения которого используется насосная станция, не превышает десяти метров, можно остановить свой выбор на однотрубных моделях. Если же данный параметр находится в диапазоне 10–20 метров, надо выбирать двухтрубные насосные станции для колодца или скважины, оснащенные эжекторным устройством. Перед тем как заниматься оснащением подземного источника воды подобным оборудованием, надо разработать схему, по которой будет осуществляться установка насосной станции в колодец или скважину.

Если для монтажа насосной станции используется отдельное помещение, расположенное на территории приусадебного участка, то решается проблема с шумом, который издает такое оборудование, но затрудняется доступ к нему для выполнения техобслуживания и ремонта. Данный вариант также предполагает, что помещение, в котором будет установлена насосная станция, утеплено. Надо позаботиться и о том, чтобы трубы, по которым вода от такого оборудования подается в систему водоснабжения дома, были надежно защищены от промерзания.

Схема подключения насосной станции к скважине. Подключение насосной станции (двухтрубная схема)

На начальном этапе собирается эжектор, представляющий собой отдельный узел, изготовленный из чугуна, с тремя выходами для подключения трубопровода.

1. Сначала монтируем на эжекторе (в его нижней части) фильтр-сетку, которая предохраняет насосное оборудование от выхода из строя при попадании мелких камней или песка из скважины или колодца.
2. В верхней части эжекторного узла монтируется раструб из пластика, к которому присоединяется сгон с сечением 3,2 см. Возможно, вам придется монтировать одновременно несколько сгонов для того, чтобы выйти на сечение водопроводной трубы.
3. На окончании сгона монтируем муфту, которая обеспечит переход на пластиковый трубопровод. Обычно такая муфта изготавливается из бронзы.

Схема подключения эжекторного узла

При соединении элементов обращайте особое внимание на герметичность соединений. Конечно, течь в колодце или в скважине не доставит вам эстетических неудобств, однако, забор воздуха в негерметичных соединениях может привести к нестабильности в работе системы и значительному снижению ее мощности

Резьбовые соединения уплотняются специальной пастой, фум-лентой, льняной обмоткой или резиновыми прокладками.

Обеспечение герметичности резьбовых соединений в водопроводе

При вводе труб водоснабжения в кессон или в другое место установки станции насосного оборудования, необходимо обеспечить их некоторый запас по длине. После вывода труб начинаем подключать станцию насосного оборудования к трубопроводам из скважины.

1. На обсадной трубе пробуренной скважины устанавливаем оголовок.
2. Выясняем глубину опускания труб в водную скважину. Для этого опускаем в пробуренную шахту любой твердый длинный предмет. Уровень размещения входного патрубка станции насосного оборудования должен отстоять от дна скважины примерно на метр, чтобы не засасывать песок, ил или камни со дна.
3. Присоединяем к эжекторному узлу трубы из полиэтилена. Длина трубы должна быть равна сумме расстояния от устья скважины до насоса и глубины скважины (минус один метр).
4. На оголовке скважины монтируем колено с поворотом на 90 градусов.
5. Просовываем сквозь прямое колено пластиковые трубы, ведущие к эжекторному узлу (после окончания монтажа пространство между внутренней частью колена и трубопроводами можно заполнить монтажной пеной). В прямом колене трубы могут быть как изогнуты, так и соединены переходниками с углом поворота в 90 градусов.
6. Опускаем эжекторное устройство на требуемую глубину. Выверить правильность глубины установки эжектора можно по отметке, которую мы ранее сделали на трубопроводе.
7. Фиксируем на вершине обсадной трубы самодельный оголовок, который у нас состоит из колена трубы, повернутого под углом 90 градусов. Закрепить «оголовок» на обсадной трубе скважины можно специализированным скотчем для сантехники с армированием.

Нужно ли крепить насосную станцию. Устройство насосной станции

Для комфортного проживания в загородном доме необходимо наличие безупречно смонтированной системы водоснабжения, в которой главную функцию выполняет насосная станция.

Знание устройства системы водоснабжения и принципа работы отдельных звеньев этой коммуникации позволяет самостоятельно выполнить монтаж водопровода или проконтролировать работу приглашенных мастеров, провести ремонт отдельного элемента или выполнить его замену при возникновении аварийной ситуации.

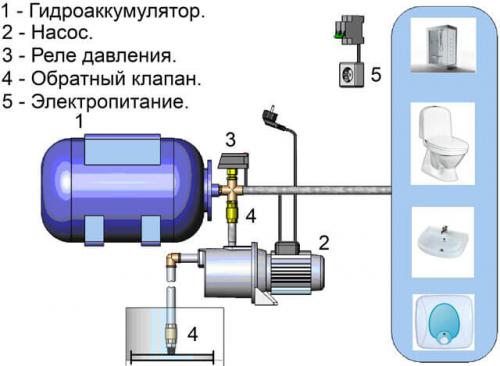

Система водоснабжения с насосной станцией для дачи для скважины состоит из следующих важнейших составляющих частей:

• Устройство для забора воды, оснащенное фильтром.
• Обратный клапан, препятствующий движению воды в обратном направлении.
• Всасывающая труба, идущая к насосу.
• Реле давления, регулирующее подачу воды.
• Датчики, по которым можно определить точные значения определенных параметров.
• Гидроаккумулятор, в котором происходит автоматическое накопление воды.
• Электродвигатель.

Гидроаккумулятор является современным и практичным устройством, однако не всегда есть возможность его приобрести. В этом случае для решения вопроса, как установить насосную станцию на скважину, можно использовать накопительный бак, хотя следует учесть его недостатки, включая слабый напор и неудобный монтаж. С учетом того, что специализированные магазины предлагают современные агрегаты для насосной станции, в которых уже имеется гидроаккумулятор, нет необходимости собирать и устанавливать систему с накопительной емкостью.

Решаясь на установку простой емкости для накопления жидкости, важно помнить о следующих правилах:

• Для создания необходимого напора накопительный резервуар устанавливают на максимально возможной высоте. Чаще всего монтаж выполняют в чердачном помещении.
• Основание, на котором предполагается монтаж накопительной емкости, должно быть усилено балками, плитами или дополнительными перекрытиями.
• Бак должен вмещать трехдневный запас воды на случай поломки насоса. Однако следует помнить, что в емкости объемом более 250 литров может накапливаться осадок.

При заборе воды из скважины насосной станцией с мембранным гидроаккумулятором или резервным накопительным баком в обязательном порядке устанавливают фильтрующий элемент и монтируют страховочный патрубок для отвода лишней воды. Шланг от патрубка следует вывести в дренаж или емкость, из которой поливают насаждения на участке.

Работает станция для подачи воды из скважины по следующему принципу: при снижении уровня воды происходит включение насоса, который закачивает воду и заполняет систему. Когда система заполняется до необходимого уровня, а давление достигает определенных значений, реле давления отключает насос. Настройки реле выставляют в зависимости от объема накопительной емкости и технических характеристик насоса.

Фильтр перед насосной станцией. Виды фильтров для установки перед станцией

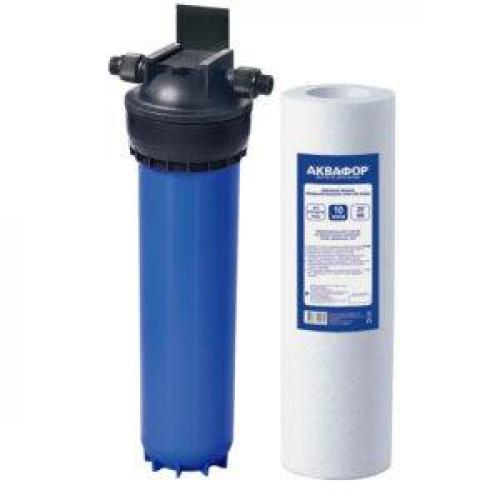

Фильтры грубой очистки хорошо подходят для установки перед насосной станцией.

Они эффективны для удаления из жидкости крупных примесей: ржавчины, песка, ила, различного мусора. Благодаря таким устройствам насосная станция прослужит дольше. Преимуществами таких систем являются простота в использовании и дешевизна. Возможно выбрать варианты с разной степенью очистки.

Оснащенные волокнистым элементом фильтрации устройства не создают сильного сопротивления потоку воды и хорошо очищают жидкость от взвесей, примесей. Волокнистая фильтрующая деталь может быть заменена, когда ресурс будет исчерпан.

Есть у таких конструкций и ряд недостатков: они занимают много места, обладают высокой стоимостью, нуждаются в частой замене фильтрующего элемента. Некоторые люди устанавливают их, поскольку полагают, что тонкая очистка после не требуется, но это неверно: такие системы убирают лишь крупные фракции, оставляя мелкие.

Фильтр тонкой очистки воды для насосной станции тоже необходим. Его однако следует устанавливать вместе с механическим; в противном случае устройство быстро поломается.

Выбрать фильтры для насосных станций можно и в зависимости от целей использования. Если устройство требуется для погружного насоса, подойдет входное фильтрующее приспособление. Его фиксируют на всасывающей части. Фильтры входные с обратным клапаном не только очищают жидкость, но и предотвращают обратный отток воды, благодаря чему вероятность поломки насоса снижается. Часто используется вместе со шлангами.

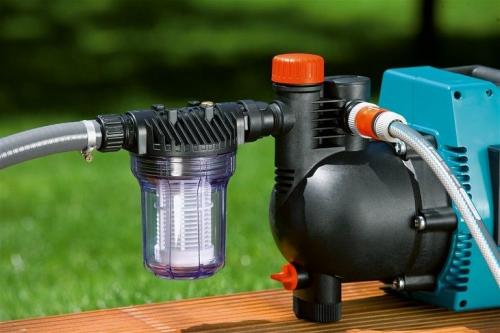

Если очищать воду требуется в системе полива, хорошо подойдет картриджный фильтр. По мере загрязнения фильтр легко будет снять для прочистки и установить на прежнее место.

Ручные насосы, мотопомпы, автоцистерны требуют установки всасывающей сетки. Благодаря специальному клапану даже при отключенном насосе система будет оставаться наполненной. Это позволит сохранить изначальное давление, сократить время запуска.

Фильтр перед насосом. Какой фильтр ставить перед насосной станцией: выбираем лучшие варианты и делаем монтаж

Предварительный фильтр для насосной станции позволяет предотвратить попадание песка, ила, мелкого мусора в поступающую жителям частного дома жидкость. Существует несколько разновидностей очистительных систем, с помощью которых можно удалить большую часть примесей.

Виды фильтров для установки перед станцией

хорошо подходят для установки перед насосной станцией.

Они эффективны для удаления из жидкости крупных примесей: ржавчины, песка, ила, различного мусора. Благодаря таким устройствам насосная станция прослужит дольше. Преимуществами таких систем являются простота в использовании и дешевизна. Возможно выбрать варианты с разной степенью очистки.

Оснащенные волокнистым элементом фильтрации устройства не создают сильного сопротивления потоку воды и хорошо очищают жидкость от взвесей, примесей. Волокнистая фильтрующая деталь может быть заменена, когда ресурс будет исчерпан.

Есть у таких конструкций и ряд недостатков: они занимают много места, обладают высокой стоимостью, нуждаются в частой замене фильтрующего элемента. Некоторые люди устанавливают их, поскольку полагают, что тонкая очистка после не требуется, но это неверно: такие системы убирают лишь крупные фракции, оставляя мелкие.

Фильтр тонкой очистки воды для насосной станции тоже необходим. Его однако следует устанавливать вместе с механическим; в противном случае устройство быстро поломается.

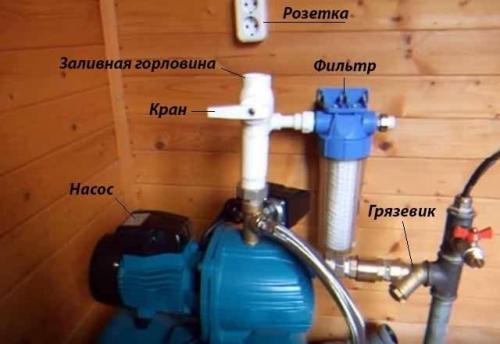

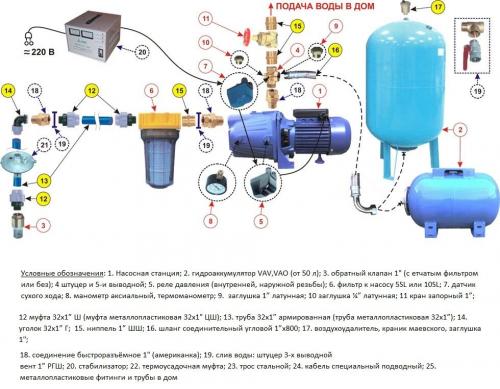

Схема подключения фильтра к насосной станции

Выбрать фильтры для насосных станций можно и в зависимости от целей использования. Если устройство требуется для, подойдет входное фильтрующее приспособление. Его фиксируют на всасывающей части. Фильтры входные с обратным клапаном не только очищают жидкость, но и предотвращают обратный отток воды, благодаря чему вероятность поломки насоса снижается. Часто используется вместе со шлангами.

Если очищать воду требуется в системе полива, хорошо подойдет. По мере загрязнения фильтр легко будет снять для прочистки и установить на прежнее место.

Ручные насосы , мотопомпы, автоцистерны требуют установки всасывающей сетки. Благодаря специальному клапану даже при отключенном насосе система будет оставаться наполненной. Это позволит сохранить изначальное давление, сократить время запуска.

Как установить фильтр для водяной станции

В Москве и прочих крупных населенных пунктах для установки магистрального фильтра перед насосной станцией можно обратиться к специалистам. При наличии опыта, умении работать с подобными механизмами можно однако справиться с работой самостоятельно.

Важно предварительно ознакомиться с инструкцией, прилагающейся к фильтрующему устройству, убедиться в наличии всех комплектующих, нужных для работы инструментов.

Установить устройство возможно как до насосного агрегата, так и после него. Лучше выбрать горизонтальный участок магистрали для осуществления монтажных работ. Закрепляют очистительное приспособление резьбовым методом.

Для увеличения прочности стыковки элементов следует воспользоваться хомутами, в некоторых случаях дополнительно могут потребоваться переходники. Фильтр нужно разместить так, чтобы доступ к нему не был затруднен, поскольку потребуется периодически заменять расходники или производить их очистку.

Особенности монтажа зависят от того, поверхностный насос используется или погружной.

Порядок расположения фильтров для воды перед и после станции

Надо правильно разместить фильтрующие приспособления, чтобы добиться желаемого эффекта, и защитить дорогое оборудование от поломки.

Очерёдность установки картриджей можно.

Сначала устанавливаются системы для грубой очистки и лишь после них — тонкой. Так из жидкости сначала будут удаляться крупные частицы, мусор и грязь, а после — растворенные соли, бактерии и простейшие. Фильтры для грубой очистки размещают перед насосом, тонкой — после него.
