Насосная станция не отключается. Состав насосной станции и назначение частей

Насосная станция не отключается. Состав насосной станции и назначение частей

Насосная станция — совокупность отдельных устройств, соединенных между собой.  Чтобы понимать, как ремонтировать насосную станцию, надо знать из чего она состоит, как работает каждая из частей. Тогда неисправности устранять проще. Состав насосной станции:

• Насос погружного или поверхностного типа. Качает воду из колодца или скважины, поддерживает стабильное давление в системе. С домом соединен при помощи труб.
• На трубопроводе обязательна установка обратного клапана. Он не дает воде при отключении насоса стекать из труб обратно в колодец или скважину. Устанавливается обычно на конце трубы, опущенном в воду.

• Гидроаккумулятор или мембранный бак. Металлическая герметическая емкость, разделенная на две половины эластичной мембраной. В одной находится под давлением воздух (инертный газ), в другую, до создания определенного давления, закачивается вода. Гидроаккумулятор необходим для уменьшения количества включений насоса, продления срока его службы. Создает и поддерживает требуемое давление в системе и небольшой резервный запас воды на случай неработоспособности станции.
• Блок контроля и управления насосной станцией. Обычно это манометр и реле давления, устанавливается между насосом и гидроаккумулятором. Манометр — контрольный прибор, который позволяет оценить давление в системе. Реле давления управляет работой насоса — подает команды на его включение и отключение. Включение насоса происходит при достижении нижнего порога давления в системе (обычно 1-1,6 атм), отключение при достижении верхнего порога (для одноэтажных зданий 2,6-3 атм).

Каждая из частей отвечает за определенный параметр, но один тип неисправности  может быть вызван выходом из строя различных устройств.

Принцип работы насосной станции

Теперь давайте рассмотрим, как все эти устройства работают. При первом запуске системы насос накачивает в гидроаккумулятор воду до тех про, пока давление в нем (и в системе) не сравняется с выставленным на реле давления верхним порогом. Пока нет расхода воды, давление стабильно, насос выключен.

Где-то открыли кран, спустили воду и т.п. Какое-то время вода поступает из гидроаккумулятора. Когда ее количество уменьшается настолько, что давление в гидроаккумуляторе падает ниже порога, реле давления срабатывает и включает насос, который снова накачивая воду. Отключается он снова-таки реле давления, когда достигнут верхний порог — порог отключения.

Если идет постоянный расход воды (набирается ванна, включен полив саде/огорода) насос работает продолжительное время: пока в гидроаккумуляторе не создастся нужное давление. Это периодически происходит даже при открытых всех кранах, так как насос подает воды меньше, чем вытекает из всех точек разбора. После того, как расход прекратился, станция еще некоторое время работает, создавая в гироаккумуляторе требуемый запас, потом отключается и включается после того как снова появляется расход воды.

Насосная станция включается при закрытом кране. Комплектация насосной станции для дома

Понять, почему часто включается насосная станция при наборе воды, без знания ее конструкции и принципа работы непросто. Распространенные модели включают несколько узлов:

• Помпа – классифицируется по типам (например, вихревая или центробежная), по месту расположения (поверхностная или погружная) и мощности. Для поддержания давления в системе используют дополнительные устройства.
• Гидроаккумулятор – бак с прочными стенками и резиновой мембраной служит для стабилизации водяного давления. Принцип работы: поступающая в емкость вода, растягивает упругую мембрану, после чего она стремится возвратиться в исходное положение, и выдавливает жидкость в трубопровод.
• Блок управления с механическим реле – отвечает за оптимальное функционирование гидроаккумулятора и помпы. Если насос стал чаще включаться, стоит уделить внимание регулировке пружин, чтобы задать уровень давления в автономном водопроводе.

Любой дисбаланс регулировок, и пожалуйте, – работа всего комплекса под вопросом. Здесь ситуация в корне отличается от той, когда радиаторы горячие, а в квартире холодно – преждевременный износ и выход агрегатов из строя неизбежен. Например, обстоятельство, когда насосная станция часто включается и выключается при открытых кранах, говорит о несоблюдении дельты давлений воздуха в баке и момента срабатывания реле включения насоса.

Насос постоянно качает воду. Автоматика и средства безопасности

Чтобы понять, как быстро диагностировать и устранять неисправности, нужно знать о средствах контроля насосной станции и принцип ее работы.

1. В причины выхода из строя насоса входит грязь и механические взвеси. Поэтому на подающем патрубке обязательно устанавливается фильтр грубой очистки.
2. Чтобы не возникло проблемы, когда станция не качает воду — необходимо монтировать на подающей трубе клапан обратного хода . Он не даст воде уйти назад в скважину и предотвратит попадание воздуха в рабочий контур.
3. Манометр — основной прибор для контроля работы станции и состояния водопроводной сети. Установленный на выходной трубе, он показывает давление и позволяет провести мгновенную оценку.
4. Регулировка параметров давления производится соответствующим реле . Оно входит в список узлов гидроаккумулятора и отвечает за включение и отключение двигателя нагнетателя.

Работает все достаточно просто. При начальном пуске насос накачивает воду в гидроаккумулятор. Внутри него расположена мембрана, резиновая груша. Наполняясь водой и расширяясь, она сжимает воздух в емкости. Датчик контролирует растущее давление. При достижении настроенного уровня реле отключает насос. Манометр при этом показывает давление, которое достигнуто в водопроводе. Когда внутри дома открывается кран, вода поступает в сеть, отбираясь из груши гидроаккумулятора. При падении давления ниже настроенного предела реле активирует насос, и цикл повторяется.

Автоматика не отключает насос. Устраняем неисправности в насосной станции

Одной из распространенных неисправностей насосных станция является ее постоянная работа. Суть объединения в единый комплекс насоса, аккумулятора давления и управляющего блока заключается в том, что насосное устройство работает периодически, при достижении минимально установленных показателей давления.

Возможно, Вас заинтересует информация- устройство насосной станции для дома

Такой режим эксплуатации позволяет существенно продлить срок службы насосного оборудования, предохраняет его составные части от чрезмерного износа. Некоторые насосы вообще не могут работать в постоянном режиме – это связано со специфическими характеристиками электродвигателей.

В том случае, если насос в комплекте станции не выключается и начинает работать постоянно, необходимо остановить оборудование и постараться выяснить причину неисправности. Постоянная работа насосной станции «на износ» может вызываться различными факторами. Рассмотрим их поподробнее.

Неправильная регулировка насосной станции

Пожалуй, самой распространенной причиной сбоя в работе насосной станции, может стать неверная регулировка управляющего блока.

В большинстве контрольных узлов в насосных станциях регулировка минимального и максимального уровня давления в системе происходит при помощи двух пружин: большой и маленькой, расположенных непосредственно на реле:

• пружина большого размера предназначается за установку нижнего порога давления в системе;
• пружина маленького размера отвечает за разницу между минимальным и максимальным значением.

Кроме того, в процесс эксплуатации управляющий блок насосной станции может засоряться, что негативно сказывается на его работе. Так, в корпусе реле имеется входное отверстие. При работе, особенно при значительных загрязнениях перекачиваемой воды, оно может загрязняться. Так что перед началом регулировки контрольного узла просто осмотрите составные части контрольного реле и, при необходимости, осторожно прочистите входное отверстие.

Блок регулировки станции насосного оборудования

К регулировке контрольного реле необходимо подходить с осторожностью. Это довольно «тонкое» устройство и силовое вмешательство в его работу может привести к дополнительным поломкам. П очему реле давления щелкает часто , вы можете прочитать на нашей странице.

Возможно, Вас заинтересует информация — неисправности насосной станции и их устранение

Для того чтобы получить возможность регулировать узел автоматики насосной станции, его необходимо частично разобрать. Для регулировки устройства произведите следующие действия:

• отключите станцию насосного оборудования от электрической сети;
• слейте из бака аккумулятора давления всю воду;
• подключите к входному клапану аккумулятора давления бытовой или обычный автомобильный насос с манометром;
• создайте в емкости гидроаккумулятора рабочее давление;
• демонтируйте крышку, закрывающую доступ к блоку управления контролирующего реле – вы получите доступ к пружинам.

Блок автоматики насосной станции со снятой крышкой

Минимальный показатель давления в системе (по достижении которого включается насосное оборудование), устанавливается большой пружиной. Поворачивайте регулировочный винт по часовой стрелке, если хотите повысить минимальный порог и против часовой стрелки, если порог необходимо понизить.

Возможно, Вас заинтересует информация- мембранный бак для водоснабжения

Отрегулировав минимальный порог, приступайте к установке разницы между минимальным и максимальным давлением. Этот показатель определяется поворотом регулировочного винта маленькой пружины контрольного реле. Поворачивайте винт по часовой стрелке, если хотите повысить верхний порог и против часовой стрелки – если верхний порог необходимо снизить.

Реле давления насосной станции. Необходимость установки реле

Комплектация насосных станций, предлагаемых сегодня потребителю, включает блок автоматики, основным узлом которого считается реле давления. Без него нормальное функционирование всей системы невозможно. Те же, кто обладает определенными знаниями и навыками прокладки водопровода, могут оснастить систему автоматикой своими руками. Режимы работы насосного оборудования имеют большое значение. От этого зависят:

• потребление электричества;
• поддержание постоянного давления в трубах;
• долговечность всего оборудования.

Стандартная схема организации индивидуального водоснабжения предусматривает функционирование блока автоматики в паре с мембранным блоком — гидроаккумулятором.

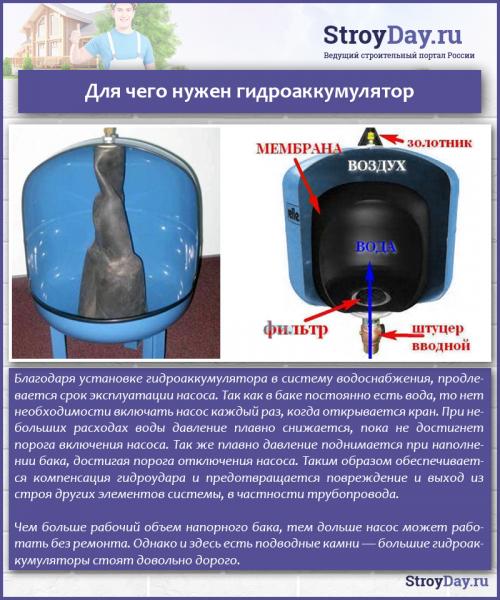

Гидроаккумуляторы

Этот резервуар (его объем, как правило, находится в диапазоне 20…100 л) нужен для:

• компенсации гидроударов, способных вывести из строя узлы оборудования, снабжающего водой;
• создания давления в системе и резервного количества жидкости, требуемого для нивелирования пиков ее потребления.

Предназначение реле — чередование работы насоса и гидроаккумулятора. Оно производит соединение или разъединение контактов электрического привода, когда давление доходит до пороговых значений. Использование реле помогает ограничить количество запусков электромотора, что продлевает ресурс всего достаточно дорогостоящего оборудования и значительно снижает энергопотребление.

Устройство реле давления

Закрепляется реле, которое выглядит как миниатюрная коробка, на выходном патрубке. Оно работает так: при падении в системе давления ниже определенного уровня включается водозабор, а после того, как по мере заполнения резервуара гидроаккумулятора давление достигнет установленного значения, привод насоса отключается. Запаса жидкости в емкости хватает для того, чтобы умыться, а также налить стакан воды. При этом нет нужды каждый раз включать насосный агрегат.

Водяной насос работает без остановки. Устраняем неисправность

Среди множества неполадок, которые могут возникать в процессе работы оборудования довольно часто встречается такая: насосная станция не отключается – почему это происходит?

Мы выяснили, что она должна работать периодически, отключаясь при максимальном и снова включаясь при минимальном давлении в гидроаккумуляторе. Это предотвращает быстрый износ насоса, который при автономной работе включался бы при каждом открытии крана на кухне или смывочного бачка в туалете.

Обратите внимание. Некоторые насосы вообще не приспособлены для работы в постоянном режиме и могут использоваться только в составе насосной станции.

Если же вы заметили, что насос работает непрерывно, оборудование следует немедленно отключить, найти причину, по которой это происходит, и постараться её устранить. Постараемся облегчить вам эту задачу, описав те факторы, которые чаще всего приводят к подобным неполадкам.

Засорение блока управления

Если перекачиваемая жидкость содержит в себе нерастворенные загрязнения в виде частичек песка или ила, они могут забить собой входное отверстие в корпусе реле давления. Первым делом нужно убедиться в том, что оно чистое, а если это не так, то осторожно очистить прибор. Если после этого работа станции не нормализовалась, только тогда следует искать другую причину.

Блок управления

Сбой в регулировке насосной станции

Моменты включения (см. Почему часто включается насосная станция: что делать ) и выключения насоса зависят от того, на какое давление настроено реле. Эти настройки могут сбиться, и для восстановления прежнего режима работы реле нужно будет заново отрегулировать, для чего прибор частично разбирают.

Внимание! Мероприятия по регулировке нужно производить очень аккуратно, так как применение излишней силы может привести к другим поломкам.

Инструкция по настройке реле такова:

• Отключите все оборудование от сети;
• Слейте воду из гидроаккумулятора;
• Подкачайте давление в емкости гидроаккумулятора до рабочего, подключив к входному клапану насос с манометром. Можно использовать автомобильный или любой бытовой;
• Чтобы получить доступ к пружинам регулировки, осторожно снимите крышку с контролирующего давление реле;
• Минимальное значение давления, при котором насос должен включаться, устанавливается с помощью большой пружины. Если его нужно понизить, поверните отверткой регулировочный винт против часовой стрелки, а если повысить – по часовой;

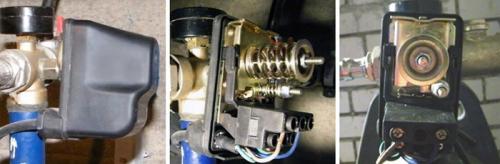

Реле давления с крышкой, без крышки (видны обе пружины) и вид сверху

• Маленькая пружина реле отвечает за разницу между минимальным и максимальным давлением. Её регулируют аналогичным способом: подкручиванием регулировочного винта по или против часовой стрелки в зависимости от того, нужно увеличить или уменьшить эту разницу.

Обратите внимание. Обязательно учитывайте максимально допустимое давление в системе. Давление, при котором насос должен отключаться, должно составлять не более 95% от него.

Также сбой настроек может произойти в результате окисления, подгорания или загрязнения контактов в блоке электрореле. Их необходимо тщательно зачистить после отключения прибора от электросети.

Утечка воды

Скрытая утечка воды из системы – это довольно распространенное объяснение тому, почему насосная станция не отключается. Давление в аккумуляторе просто не может достичь заданного из-за того, что постоянно происходит расход воды, а блок управления стремится его поддерживать.

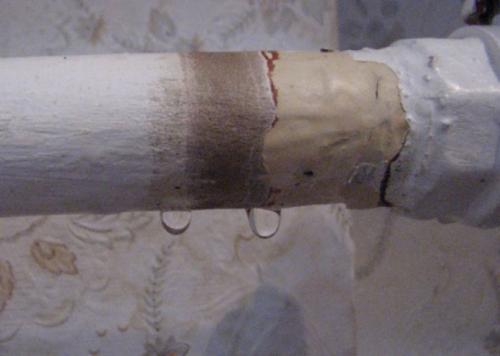

Небольшая утечка на работу станции не повлияет, но она может быть не одна

Утечка может происходить как через постоянно открытый или протекающий кран, так и на скрытых участках водопровода. Например, через разрыв трубы под землей или в скважине. Решение проблемы – замена или герметизация поврежденных участков, ремонт водоразборных устройств.

Другие причины неисправности

Есть и другие факторы, влияющие на то, что насосная станция работает без остановки. Прежде чем нести её в ремонт, убедитесь, что ни один из них не стал причиной этой неисправности. Устранить их вы вполне сможете самостоятельно, тогда как цена ремонта и время, проведенное без воды, заставят понервничать.

• Проверьте герметичность подключения шланга к входному патрубку устройства. Неисправность может быть связана с подсосом воздуха в систему.

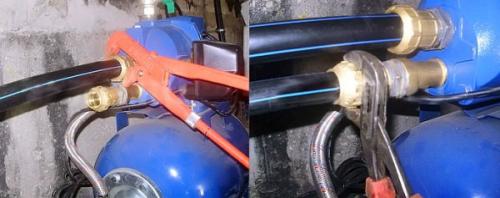

Все соединения должны быть герметичными

• Она может возникнуть и из-за «скачущего» напряжения электричества в сети. Если для ваших мест это обычное явление, поможет установка стабилизатора напряжения или трансформатора.
• Ещё одна возможная причина – нерегулируемое стравливание воздуха через аварийный спускной клапан гидроаккумулятора. Устранить её поможет замена клапана или его регулировка.

Почему не отключается насосная станция вихрь. Насосная станция вихрь не отключается причины

Насосные станции предназначены для улучшения системы водоснабжения и используются в частных домах и на дачах. Эти сооружения обеспечивают автоматическую подачу воды, что очень удобно. Но иногда случаются сбои в работе техники – станция попросту не отключается, и часто владельцы не имеют представления, по какой причине это происходит.

Особенности работы насоса

Чтобы ясно понимать, какие поломки могут влиять то, что станция не отключается, следует ещё раз рассмотреть устройство гидравлического приспособления.

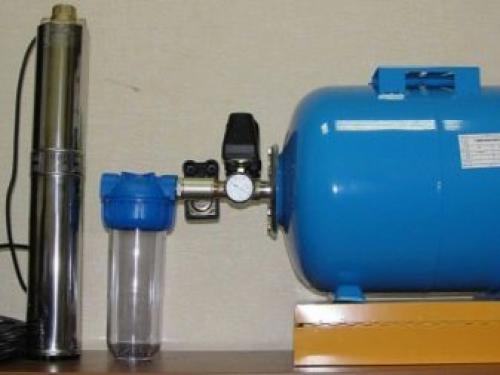

Насосная конструкция имеет несколько важных узлов, от которых зависит работа всего агрегата:

• это насос, поднимающий воду с глубины и перегоняющий в отведённые резервуары для разных целей;
• гидравлический аккумулятор, представляющий собой пластиковый или стальной бак, в котором находится резервный запас жидкости – во время работы насоса ёмкость заполняется водой, при его отключении возвращает жидкость в трубы для поддержания давления на одном уровне;
• в состав станции также входит блок управления автоматическим включением и отключением её основного насосного оборудования.

Получается, что насос не всегда задействован в работе и периодически «отдыхает», что позволяет увеличивать срок его эксплуатации. Поэтому если насосная станция перестала отключаться, остановить её надо обязательно, таким образом предотвратив её преждевременный износ.

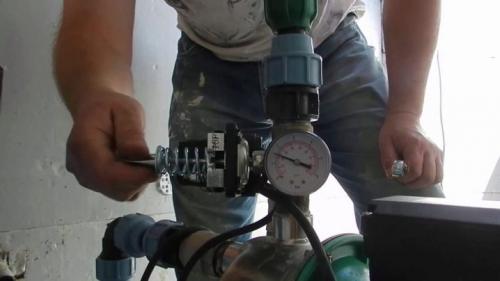

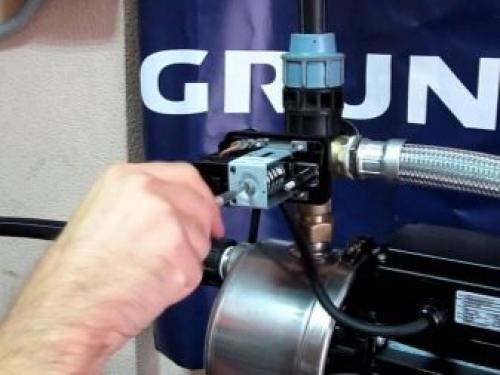

Правильная настройка

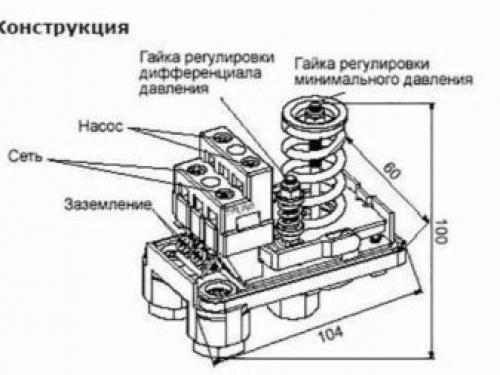

Две гайки в реле с помощью пружин способны регулировать минимальное и максимальное давление.

Большая пружина отвечает за нижний порог давления, а маленькая – за разницу между ним и верхним показателем. Порою к ошибкам в работе сооружения может привести неправильный монтаж, также причиной неисправности становится неграмотно отрегулированное реле давления.

Чтобы осуществить верную настройку, следует сделать следующее:

• остановить станцию путём её отключения от источника электроэнергии;
• далее освобождают гидробак от воды и посредством специального клапана спускают воздух;
• к патрубку насоса подключают аналогичное приспособление с манометрическим устройством;
• накачивают ёмкость гидроаккумулятора до рабочего давления по отметке на реле;
• большую пружину с помощью гайки прокручивают по часовой стрелке или, наоборот, задавая минимальный уровень давления;
• выставляют разницу между давлениями, поворачивая регулятор малой пружины.

При нужных параметрах работа насоса станет оптимальной – он будет включаться и отключаться автоматически. Важным условием для отключения является рабочее давление в 95%, это максимально допустимый параметр.

Если система перекачивает воду со значительными загрязнениями, следует иметь в виду, что работать постоянно и без остановок конструкция может из-за засора управляющего блока – в его корпусе есть отверстие, и оно подвержено загрязнению. Очистку лучше делать до регулировки давления.

Не стоит отбрасывать вариант, когда повреждение касается пружин, с помощью которых регулируется давление. Иногда они не работают из-за накопившейся на них ржавчины. В результате деталь перестаёт функционировать, а контакты смыкаются, что приводит к неисправности.

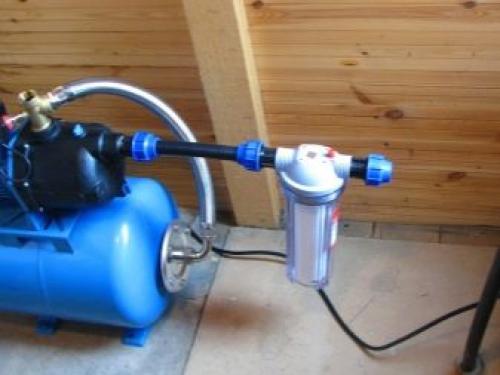

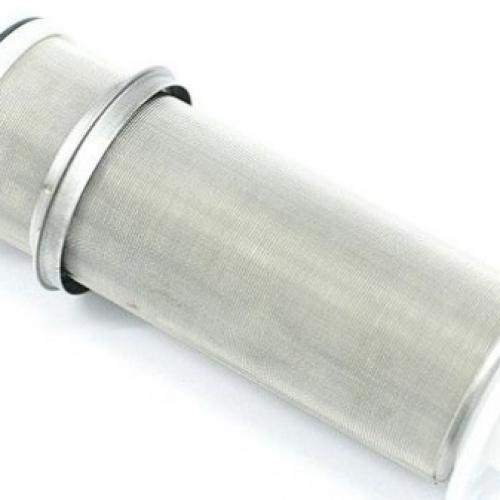

Засорение входного фильтра

Это ещё она из причин того, что насос долго работает без выключения. Вода, поднимаемая из колодца или скважины, бывает разного качества и часто содержит в своём составе мелкие частички глины, песка или ила, из-за чего фильтр, встроенный на входном патрубке, постепенно обрастает мусором. Эта деталь станции существенно увеличивает длительность эксплуатации системы водоснабжения.

Но когда подводящая труба повреждена, а фильтр забит, вода уже не может поступать в нужном количестве.

В этом случае проблема решается довольно просто:

• необходимо почистить фильтр;
• через специальную пробку добавить воды, и запустить оборудование.

За состоянием фильтра разумнее следить постоянно, чтобы не допускать таких сбоев.

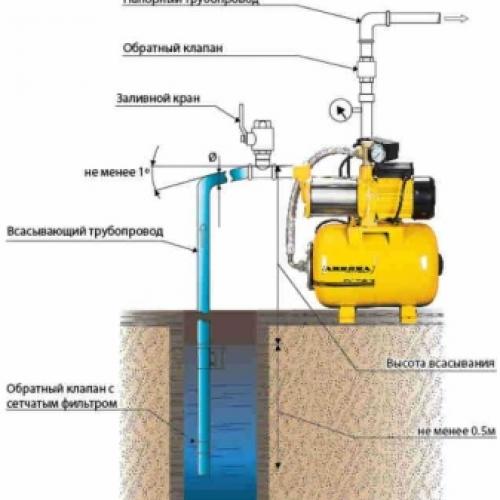

Падение уровня воды

Если источник воды находится не слишком глубоко, снижение уровня почвенных вод может сказаться на работе насосной станции. Недостаток воды или её полное отсутствие приводит к тому, что в установку подаётся воздух. В основном это касается неглубоких скважин в 6-7 метров. От такого не застрахован никто, и вариант, как решить проблему только один – бурить более глубокую скважину.

Если же снижен порог воды в самом насосе, потребуется:

• долить воды, открутив закрепляющий болт;
• сделать запуск и подождать, когда жидкость наберётся;
• отключить оборудование повторно и добавить ещё воды.

Такие действия необходимы, если нужно ускорить запуск водоснабжающего устройства.

Утечка воды также способна спровоцировать безостановочную работу агрегата, причём произойти она может в любом месте водопровода.
