Благодаря насосам наша жизнь существенно облегчилась, они применяются практически везде, начиная от отопления, заканчивая откачиванием сточных вод. Самый актуальный вопрос – это подача воды из колодца или скважины. Его мы рассмотрим на примере самого популярного устройства – автоматическая насосная станция.

Насосную станцию перед запуском необходимо установить и наладить. Такую процедуру выполняют не только после покупки, но и после консервации на зимний период, при ремонтных работах и других причинах.

Размер насоса не влияет на этапы его запуска

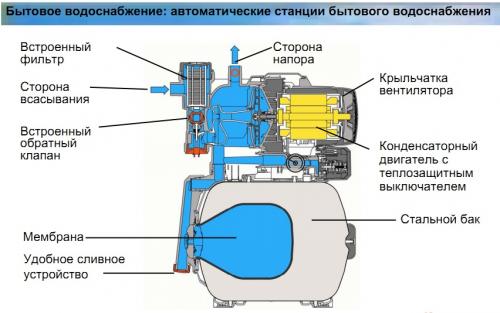

Устройство насосной станции

В зависимости от типа и фирмы производителя насосные станции могут несколько отличаться между собой. Связано это с различными заводами изготовителями и назначения самого оборудования. Запуск насосной станции осуществляется в любом случае одинаково.

Накопительные баки ( гидроаккумуляторы ) имеют два варианта крепления при установке: вертикальный и горизонтальный. Также они отличаются ёмкостью резервуара. Бывают 2 л, 24 л, 50 л и 100 л.

Вертикальные гидроаккумуляторы используют для удобства монтажа, а горизонтальные баки позволяют поместить насос на площадке, предусмотренной специально для этого заводом изготовителем.

В узких местах часто не удаётся поместить собранную систему, поэтому её можно подобрать в соответствии с габаритами помещения, где будет выполнен монтаж.

Все соединения необходимо выполнять качественным фитингом. Давление заполненной и запущенной системы достигает 3 атм, поэтому собирать устройства на шлангах категорически запрещено.

Как запустить насосную станцию с обратным клапаном. 2 Запорная арматура – виды и правила монтажа

Клапан располагают на подающей трубе. По конструктивному исполнению различают две модели. Первая имеют диск и пружину, которая от напора воды смещается и пропускает поток. У второй есть поперечные створки, которые открываются и закрываются в зависимости от возникающего давления. Вместе с бытовыми насосами чаще применяется муфтовый, а фланцевый преимущественно в более мощных устройствах. Перед ним устанавливают сетчатый фильтр. Он преграждает путь биологическим загрязнениям и твердым частицам, предупреждая их проникновение в водопроводную систему.

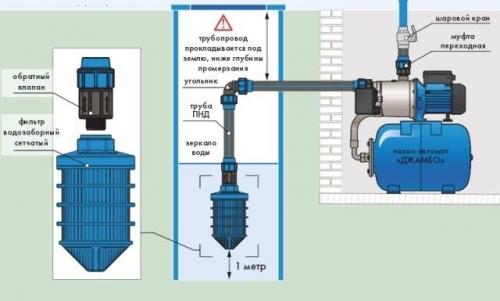

Установка донного устройства

Устройство монтируется в направлении стрелки на корпусе. От дна колодца или скважины выдерживается расстояние в пределах 0,5–1 м. Между поверхностью воды и клапаном выдерживают не менее 30 см. Погружные насосы не оборудуются фильтром перед обратным клапаном. Их конструкция предусматривает встроенную защиту от попадания твердых частиц, которые способствуют износу внутренних поверхностей. Запорное устройство в этом случае устанавливают после помпы перед всасывающим шлангом. Оно предотвращает спад давления в системе.

Трубопроводные клапаны поддержки напора различаются устройством, но принцип работы общий. Они призваны обеспечить движение водного потока в заданном направлении и препятствовать возвращению. Для этого внутри имеется запорный механизм. Под давлением рабочей жидкости он открывается и пропускает ее, а попытке обратного движения препятствует. Трубопровод перекрывается, вода остается в системе, напор сохраняется. Простой клапан состоит из немногих деталей:

• корпус с рабочей камерой;
• регулирующий орган;
• исполнитель – пружина.

Модели отличаются конструктивным исполнением, применяемыми при изготовлении материалами и креплением к трубам. Почти все разновидности используются при монтаже насосных станций, но не всегда установка обратного клапана практична и целесообразна. В системах, где немного точек забора, водопроводная конструкция успешно функционирует без них.

Трубопроводный обратный клапан перед насосом

Основная деталь обратного клапана – запорный элемент, который по отношению к оси трубы передвигается в одном из возможных направлений: параллельном, перпендикулярном и под углом

При монтаже обращают внимание не только на стрелку, указывающую направление потока. В ряде моделей смотрят на расположение крышки, в которой перемещается запорная деталь

Она может выполняться в нескольких вариантах:

1. 1. Подъемный. Запор двигается вниз или вверх, реагируя на давление воды, закрывается под воздействием пружины. Имеет солидные габариты, поэтому применение нашел преимущественно в промышленном водоснабжении.
2. 2. Шаровый. Используется шарик из резины или чугуна, пружина не предусмотрена. Самое простое, но эффективное устройство, которое прекрасно справляется со своей задачей.
3. 3. Поворотный. Затвор в виде откидного лепестка. Модель применяется с трубами, диаметр которых превышает 50 мм.

В быту используют устройства, выполненные последними двумя способами. В отличие от вариантов с движущимся золотником они малогабаритные, не требуют большого пространства для перемещения. В одном случае поток регулируется шариком, который открывает и закрывает отверстие, реагируя на давление и направление движения воды. Во втором – функцию запорного механизма выполняют две половинки диска, размещенные на одном стержне.

Как закачать воду в насосную станцию. Проверка автоматики

После запуска насосной станции нужно проверить, правильно ли работает автоматика. Если вы приобрели реле давления с заводскими настройками, то оно должно отключить насосное оборудование при достижении верхнего порога давления в системе, установленного на реле. После открывания крана и вытекания вод из гидробака реле давления должно снова запустить насос, когда показатель давления в системе понизится до установленного минимума. При необходимости заводские настройки можно изменить, настроив реле на нужное вам давление включения и выключения. Это делается так:

1. Отключаем насосное оборудование и сливаем воду из гидробака, открутив нижний кран в системе. Открываем крышку на реле давления при помощи отвертки или гаечного ключа.
2. Запускаем насосное оборудование, которое начнёт закачивать воду в гидробак.
3. Засекаем и записываем показания манометра в момент отключения насоса. Это будет верхнее давление.
4. Теперь открываем самый удалённый от насоса кран или тот кран, который находится на самой верхней отметке. По мере вытекания из него воды давление понизится, и насос снова запуститься. Нужно зафиксировать и записать показания манометра в момент запуска насоса. Это будет нижнее давление. Находим их разницу.
5. Во время тестирования необходимо обратить внимание на напор воды, текущей из самого дальнего или высшего крана в системе. Если он вас не устраивает, то давление нужно повысить. Чтобы это сделать правильно, насос нужно отключить и туже закрутить гайку на большой пружине в реле. Для уменьшения напора, наоборот, ослабляем эту гайку.
6. Теперь настроим разность давлений. Вы уже нашли её, отняв записанные показания манометра. Если это число равно 1,4 бар, то ничего настраивать не надо. Если найденное значение ниже, то это может привести к более частому запуску насоса и неравномерному напору, что вызовет преждевременный износ оборудования. Если значение выше, то режим работы станции будет более щадящим, но станет заметна разница между максимальным и минимальным напором. Для настройки этого параметра нужно подтянуть или ослабить гайку на малой пружине в реле. Для увеличения разности давлений гайку затягивают сильнее, а для уменьшения – ослабляют.
7. Когда вы отрегулировали давление, нужно снова проверить работу системы, повторив предыдущие действия. При необходимости регулировку можно повторить.

Как подключить насосную станцию. Подключение насосной станции к скважине своими руками

Устройство насосной станции

Резервуар для накапливания воды

Сборка станции своими руками

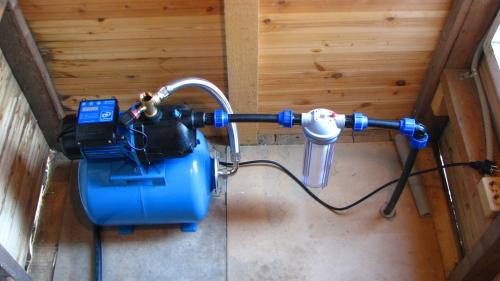

Подготовка места к установке оборудования

Выбор оборудования

Монтаж устройства

Первый запуск

Коротко о главном

Насосная станция может продаваться в собранном и разобранном виде. В любом случае настоятельно рекомендуем проверить все узлы устройства, перетянуть резьбовые соединения и правильно подготовить место установки.

Стоит обратить внимание на магистраль, диаметр ее не должен быть не меньше чем диаметр всасывающего отверстия устройства, а также обязательным условиям установки является грамотное подключение электрической части. Используйте автоматический выключатель. Итак, рассмотрим полностью процесс.

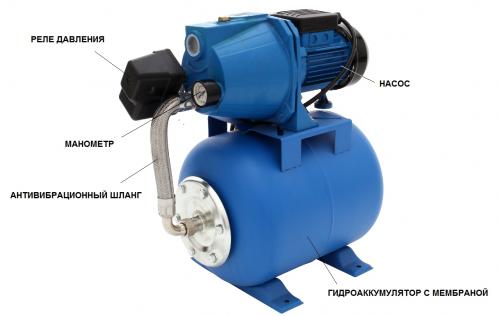

Устройство НС. Некоторые модели могут отличаться, но основной конструкции это не меняет

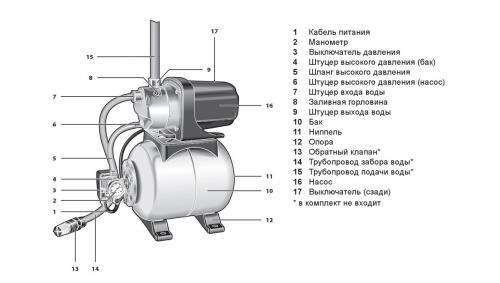

Устройство насосной станции

Насосная станция – устройство автоматической подачи воды, состоит из двух основных частей, а также вспомогательных диагностических элементов. В состав любой насосной станции входит:

• центробежный насос;
• резервуар для воды (гидроаккумулятор);
• манометр;
• электрический кабель;
• реле давления (автоматического пуска и отключения);
• бронзовый переходник, на который устанавливается реле и манометр (в некоторых моделях).

Устанавливаются, как правило, в доме или в колодцах. Предназначены для работы с 8 метровой глубины (глубже, только в случае с применением эжекторного мотора). Центробежный насос накачивает воду в гидроаккумулятор. Реле давления отключает подачу питания устройству на заданном давлении, и вода под давлением хранится в резервуаре.

Как и вся техника НС имеют свои преимущества и недостатки.

Отметим достоинства НС:

• наличие запаса воды в резервуаре;
• надёжность;
• компактность;
• хорошая производительность;
• низкий уровень энергопотребления;

Недостатки:

Устройство насосной станции

Насосная станция – устройство автоматической подачи воды, состоит из двух основных частей, а также вспомогательных диагностических элементов.

• Резервуар для накапливания воды
• Центробежный насос
• Реле давления

Сборка станции своими руками

Для сборки насосной станции вам потребуется:

1. Подготовка места к установке оборудования
2. Выбор оборудования
3. Монтаж устройства
4. Первый запуск

Коротко о главном

Насосная станция может продаваться в собранном и разобранном виде. В любом случае настоятельно рекомендуем проверить все узлы устройства, перетянуть резьбовые соединения и правильно подготовить место установки.

Стоит обратить внимание на магистраль, диаметр ее не должен быть не меньше чем диаметр всасывающего отверстия устройства, а также обязательным условиям установки является грамотное подключение электрической части. Используйте автоматический выключатель.

Достоинства и недостатки

Достоинства:

• Автоматическая подача воды
• Маленький энергопотребление
• Простота эксплуатации

Недостатки:

• Необходимость в регулярной проверке и обслуживании
• Маленькая глубина всасывания (до 8 метров)
• Необходимость в использовании электрической части

• не допускается монтаж на улице под открытым небом;
• нуждается в утеплении при установке в скважинных колодцах;
• работают с глубиной до 8 м (выносной эжектор позволяет работать большей глубиной).

Насосная станция вход и выход. Особенности скважины, колодца

Готовая насосная станция представляет собой установку с поверхностным насосом, который осуществляет забор воды из скважины путем разрежения. При этом эжектор может присутствовать в конструкции насоса или быть выносным и его нужно располагать в скважине. Однако, если собирать и монтировать насосную станцию самостоятельно, можно воспользоваться скважинным или погружным насосом. Особенно это актуально, если он уже есть в наличии.

Насосные станции, имеющие встроенный эжектор, позволяют поднимать воду только с глубины не более 8 метров. Однако они обеспечивают хороший напор, который превышает 40 метров. Такие установки не боятся попадания воздуха, поэтому их необязательно наполнять водой перед началом работы. Они спокойно сперва прокачивают воздух, а затем уже и воду.

Среди положительных отличий также можно отметить высокую надежность и производительность. Конечно, и недостатки тоже имеются. Один из них – это сильный шум, поэтому подобные станции монтируются в доме, исключительно в подсобных помещениях с хорошей звукоизоляцией.

Станции с внешним эжектором необходимы для забора воды с глубины от 20 и более метров. В таком случае эжектор помещается в колодец или скважину, становясь частью заборного узла. К нему от установки идут напорный и всасывающий (вакуумный) шланги. По напорному шлангу вода попадает в эжектор и в камере всасывания формируется область разрежения, а по всасывающему вода поднимается вверх из скважины.

Для таких станций характерен низкий уровень шума и малое потребление энергии. Однако КПД таких устройств не превышает 40 процентов.

Насосные станции с погружным насосом также практически не шумные. Забор воды они могут осуществлять с любой глубины и даже при значительном удалении источника воды от здания. При этом им не страшны подсос воздуха и небольшие протечки в трубопроводе. Однако для них важна чистота воды, а значит, понадобится мощная фильтрационная система и регулярная чистка. Из минусов также стоит отметить высокую стоимость таких насосов и возможные трудности при ремонте и обслуживании.

Схема подключения насосной станции. Подключение насосной станции к колодцу – необходимость для частного дома

Как устроена насосная станция

Как подключить насосную станцию к колодцу: выбор места, запуск

Стоимость погружной насосной станции для колодца

Насосная станция или погружной насос – что выбрать

Критерии выбора насосной станции

Виды труб для насосной станции

Функции насосной станции

Какие элементы насосной станции можно изготовить самостоятельно

Принцип действия однотрубных и двухтрубных станций

Гидрофор – насосная станция для частного дома и три основных компонента

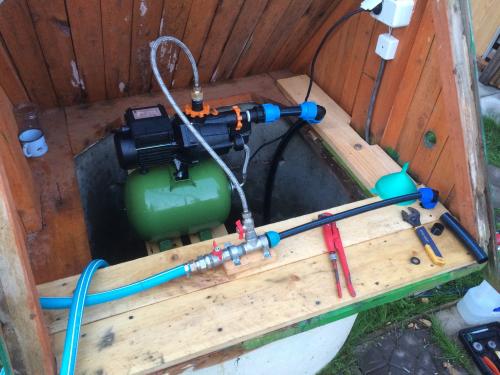

Насосная станция в шахте колодца

Коротко о главном

Для того, чтобы с комфортом проживать в частном доме, необходима система подачи воды. Далеко не всегда есть возможность подключиться к центральному водоснабжению, однако выход из ситуации есть. Помогут в этом насосные станции. Если произвести подключение насосной станции к колодцу – будете пользоваться собственной системой водоснабжения. В этом поможет схема подключения насосной станции к колодцу.

Как правильно подключить насосную станцию к колодцу

Как устроена насосная станция

Магазины предоставляют широкий выбор различных насосных станций. В комплект входит маленький гидроаккумулятор, автоматический блок и электрический насос. Бывает, продаются все комплектующие отдельно, и тогда нужно их собирать самостоятельно. Если не хотите ломать голову – покупайте готовый комплект. В магазине Вам обязательно должны предоставить гарантию. От обычного насоса станция отличается тем, что включает в себя систему управления натиском.

Компоненты насосной станции:

• поверхностный электрический насос;
• маленький гидрорезервуар;
• манометр;
• прибор контроля давления;
• арматура для соединения.
