Как проложить трубы в ванной комнате своими руками. Проектирование

Как проложить трубы в ванной комнате своими руками. Проектирование

Предварительная, но очень важная стадия, от которой во многом зависит конечный результат. Проект необходимо составить вначале в черновом варианте, а затем сделать в соответствии со всеми требованиями, изготовление чертежа лучше поручить специалистам. А готовые бумаги следует утвердить в контролирующей организации, только тогда можно быть уверенным в том, что все спроектировано в соответствии с нормами и будет функционировать нормально.

Нужно учесть следующее:

1. Планировка помещения и его особенности. Важна конфигурация внутреннего пространства, местоположение вводных труб, это касается как водопровода, так и канализации. Опять же, санузел может быть как совмещенным, так и раздельным.
2. Сантехническое оборудование, которое будет использовано, и его расположение. Это стоит определить заранее, чтобы приобрести необходимые комплектующие для монтажа.
3. Схема разводки трубопроводов. Все зависит от конфигурации квартиры или частного дома. При разработке схемы стоит выбирать самые простые решения и избегать усложнения системы. Это делает выше ее себестоимость, а надежность в конечном итоге снижается.
4. Точное количество подключаемого оборудования на линиях холодного и горячего водоснабжения.
5. Наличие дополнительного оборудования, которое будет использоваться. Сюда можно отнести полотенцесушители, водонагреватели, системы водяного теплого пола.
6. Тип используемых для работы материалов, методика их соединения, используемые фитинги и комплектующие.
7. Особенности сантехники, которая будут установлена. Тут может быть много нюансов – от изменения расположения до особенностей подключения.

Разводка труб в ванной в частном доме. Правила разводки и требования к ней

Принципиальное отличие 2 сетей – наличие давления в трубах. Вода подается под определенным напором . В частном доме давление обеспечивает насос. Это облегчает проектирование и монтаж, так как трубы можно укладывать без уклона, с поворотами и подъемами.

Канализация предполагает отвод воды самотеком . Это означает, что от каждой точки подключения труба должна идти под уклоном к месту вывода из дома. Поскольку канализацию чаще всего укладывают в пол, приходится тщательно считать толщину чернового пола и стяжки, чтобы в них можно было спрятать канализацию.

Требования к системам отличаются. Рекомендации для разводки водопроводных труб в доме:

• Предпочтительнее коллекторная схема разводки . При этом требуется больше водоводов, но подключение каждой точки водозабора к собственным трубам обеспечивает простой ремонт. Если что-то выйдет из строя, остальные элементы будут работать.
• Ставить коллектор для холодной воды нужно ближе к вводу трубы в дом .
• Перед коллектором монтируют фильтр и редуктор для регуляции давления.
• Водопроводная система обязательно оснащается обратным клапаном , чтобы предупредить вытекание воды при отключении насоса.

Канализационная разводка сантехники выполняется по всем требованиям СНиП. Схема прокладки напрямую зависит от устройства водопровода. Условия следующие.

• Все канализационные трубы укладывают под углом . Обычно уклон составляет 2–3 см на погонный метр. Может быть больше, например, при отводе воды от душевой площадки без поддона. Зависит это не только от характера обслуживаемой точки, но и от диаметра: при сечении в 50 мм уклон составит 30 мм на 1 метр, при 110 мм – 20 мм.
• Диаметр выходной трубы должен быть достаточно большим, чтобы пропустить слив со всей системы одновременно.
• Исключаются изгибы и повороты под углом более 45 градусов . Лучше обойтись и без них, иначе засоры трубопровода неизбежны.
• В частной канализации обязательно должны быть элементы, выполняющие роль отвода канализационных газов. Чаще всего таким вентиляционным узлом выступает фановая труба , устанавливаемая в крайней точке системы, после последнего пользователя.

Валера

Голос строительного гуру

Задать вопрос

Общее требование для обоих систем – доступность для осмотра и ремонта. Это не означает, что трубы должны быть открыты. Водопровод и канализационную прячут: углубляют в штробы в стене, заливают в стяжку, однако все углы и места изгибов должны быть доступными. На таких участках – позади унитаза, в подиуме душевой – устанавливают ревизионные элементы и люки.

Такое же требование предъявляется к контрольной и регулирующей аппаратуре. Можно маскировать контроллеры, редукторы и датчики, но доступ к ним должен сохраняться.

В частном доме, в отличие от квартиры, канализационная система может быть принудительной.

Разводка труб в ванной поверх плитки. Фото, как спрятать трубы в ванной

Грамотно скрыть коммуникации – значит сделать максимально удобный доступ ко всем важным частям систем: шаровые краны, вентили, счетчики учета воды, узловые соединения и фитинги, фильтры для грубой очистки воды, магистральные фильтры и другое.

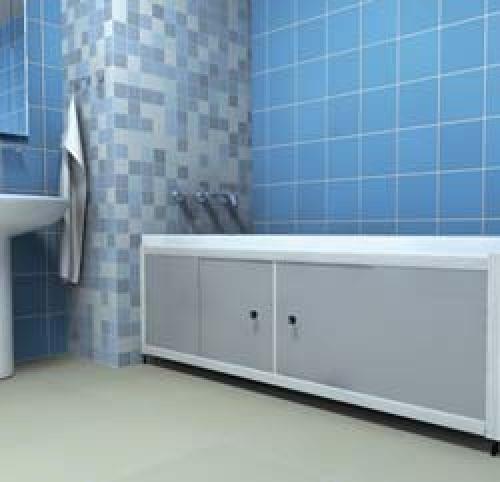

Пример маскировки труб в ванной комнате с возможным доступом к ним

Это необходимо, чтобы:

• перекрывать шаровые краны на входе системы;
• снимать показания со счетчиков удобно и беспрепятственно;
• менять счетчики учета горячей и холодной воды (они требуют регулярной замены и пломбирования);
• отслеживать возможные течи и вообще соединение узловых деталей;
• иметь доступ к узлам канализационной системы и сифонам;
• также именно здесь регулируется система подогрева водяного пола и водяного полотенцесушителя.

И главное – чтобы плановая замена этих деталей или неожиданный ремонт сантехники не потребовал уничтожения всего любовно продуманного дизайна и комфортной среды.Для всех этих целей применяется так называемый «сантехнический люк» – чем шире, больше и удобнее он в использовании, тем лучше.

В зависимости от своего назначения трубы в ванной комнате могут относиться к водопроводной системе, отоплению, а также канализации. Разводка труб водопровода расположена удобнее для установки и замены, а вот при работе с трубами канализации всегда следует помнить о предусмотренном в них наклоне в сторону стояка. Если в ванной имеется отопительный радиатор, то вопросы маскировки труб коснутся и тех, которые относятся к системе отопления.

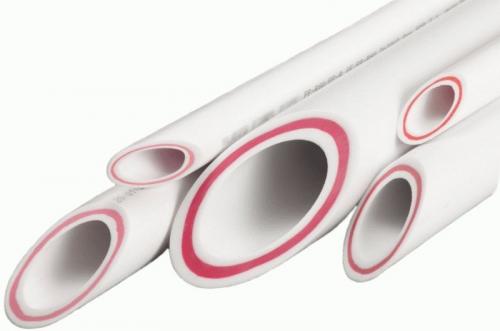

Кроме назначения трубы в ванной отличаются своим материалом. Сейчас редко можно встретить металлические трубы, поскольку современные трубы из пластика обладают большим числом преимуществ. Их удобно устанавливать, не нужно красить, легко заменять. Такие трубы отличаются легким весом, стойкостью к коррозии.

Кроме труб из полимеров в ванных нередко устанавливают металлопластиковые и стальные сварные трубы, но это более затратные варианты.

Коммуникации в ванной или на кухне, как назойливые родственники, которые портят общий вид и снижают уровень комфорта во всём помещении.

Бывает так, что хозяева долго и упорно трудятся над тем, чтобы создать действительно красивый и стильный интерьер.

Однако трубы и стояки вероломно норовят пустить все усилия насмарку, выделившись из общей картины и привлекая к себе излишнее внимание.

Кроме эстетических пакостей такие детали могут подгадить и по-другому, например холодные трубы могут значительно снизить температуру в ванной и при этом увеличить степень влажности в помещении.

За счёт постоянно образующегося на них конденсата, который в свою очередь будет капать на пол и его нужно будет регулярно подтирать.

Дабы содержать санузел в чистоте и порядке, к чему создавать себе такие сложности, если можно просто замаскировать «внутренности», спрятав их под надёжные отделочные материалы.

Они будут гармонично перекликаться с общим оформлением, при этом создавая целостную картину утренних сборов на любимую работу.

Существует несколько способов справиться с поставленной задачей.

Однако самой простой ситуацией будет та, когда ремонт в помещении производится с нуля и учитываются все мелочи.

Реализацию которых можно будет продумать изначально, чтобы в последствии не возникало каких-либо проблем.

Разводку труб в ванной необходимо выполнять до того, как производится штукатурка. Чтобы ровный слой штукатурки не пришлось делать слишком толстым, коммуникации следует «утопить» в стене, для чего в них делаются каналы под трубы.

Делается это элементарно — лёгкими движениями болгарки делаются надрезы по изначально нарисованной схеме параллельного прокладывания водопровода. Глубина и ширина учитывается исходя из соответствующих параметров труб.

После того, как «надрезы» сделаны, приступаем к зачистке получившихся каналов. Это можно сделать с помощью зубила или перфоратора. Выбор инструментов зависит от того, насколько сильно вы любите и цените ваших соседей, которые несомненно по достоинству оценят мелодичность строительного инвентаря.

Стоит отметить, что современные пластиковые коммуникации не потребуют какой-либо дополнительной теплоизоляции и уже после оштукатуривания стены, можно будет приступить к монтажу керамических красот.

Вы наверно уже прикинули, что в этом случае утопить трубу в стену вряд ли удастся из-за огромного диаметра. Придётся прибегнуть к менее радикальным, но от этого не менее действенным методам, а именно декоративной облицовке, конкретных, мазолящих глаза, участков ванной.

Разводка труб в ванной поверх плитки: фото, как спрятать трубы в ванной

Грамотно скрыть коммуникации – значит сделать максимально удобный доступ ко всем важным частям систем: шаровые краны, вентили, счетчики учета воды, узловые соединения и фитинги, фильтры для грубой очистки воды, магистральные фильтры и другое.

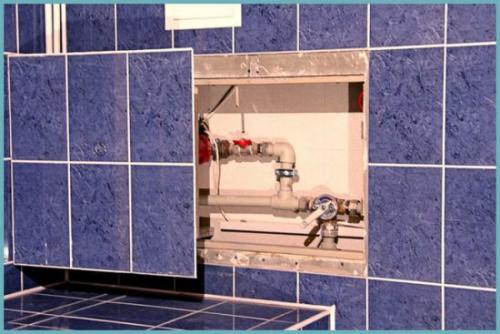

Пример маскировки труб в ванной комнате с возможным доступом к ним

Это необходимо, чтобы:

• И главное – чтобы плановая замена этих деталей или неожиданный ремонт сантехники не потребовал уничтожения всего любовно продуманного дизайна и комфортной среды.
• Для всех этих целей применяется так называемый «сантехнический люк» – чем шире, больше и удобнее он в использовании, тем лучше.

Разводка труб в ванной комнате

Трубы в ванной комнате могут относиться к водопроводной системе, отоплению, а также канализации. Разводка труб водопровода расположена удобнее для установки и замены, а вот при работе с трубами канализации всегда следует помнить о предусмотренном в них наклоне в сторону стояка.

Если в ванной имеется отопительный радиатор, то вопросы маскировки труб коснутся и тех, которые относятся к системе отопления.

Материалы для труб в ванной

Кроме назначения трубы в ванной отличаются своим материалом. Сейчас редко можно встретить металлические трубы, поскольку современные трубы из пластика обладают большим числом преимуществ. Их удобно устанавливать, не нужно красить, легко заменять. Такие трубы отличаются легким весом, стойкостью к коррозии.

Кроме труб из полимеров в ванных нередко устанавливают металлопластиковые и стальные сварные трубы, но это более затратные варианты.

Фото:

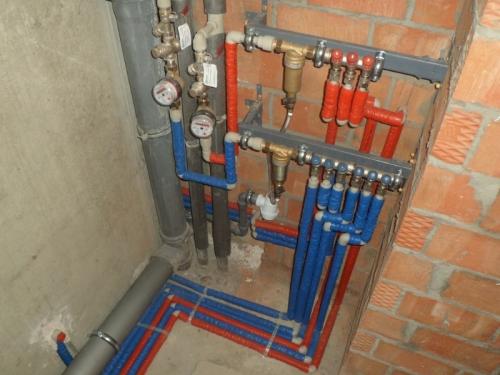

Правильная разводка труб в ванной и туалете. Схемы для разводки труб водоснабжения в ванной и туалете

Правильно выполнить монтаж разводки труб в ванной и туалете по силам каждому владельцу квартиры. С выбором материалов и со сборкой не возникнет сложностей. Для этого надо знать принципы работы разводки, ее типы и особенности.

Особенности ввода коммуникаций в квартиру

Разводка по квартире служит одновременно для подачи/перекрытия, очистки, отслеживания протеканий, распределения воды между потребителями и выполнения других функций, зависящих от потребностей владельца жилья. Разводка труб также применима и для канализации.

В начале системы должен быть кран, которым открывают ток воды или перекрывают его в случае возникновения аварийной ситуации.

Если в старой конструкции использовался вентиль, то его лучше заменить на новый шаровый кран.

Открывать и перекрывать воду следует плавным поворотом рычага, иначе можно вызвать гидравлический удар, от которого повреждается сантехника.

После аварийного крана рекомендуется установить защиту от протечек с автоматической запорной арматурой. Дальше стоит провести очистку воды с помощью фильтра. Лучше устанавливать самопромывающиеся модели. Фильтр не пропустит грубые примеси, содержащиеся в воде, что продлит срок работы сантехнического оборудования.

В разводку можно устанавливать необязательные приборы. К таковым относятся редукторы, манометры и счетчики. Схема разводки имеет две разновидности.

Типы разводки инженерных коммуникаций

Самыми популярными видами разводки труб водоснабжения в ванной и туалете являются:

• последовательная;
• коллекторная.

Первый вариант лучше всего подойдет для жилья с небольшой протяженностью водопровода и малым количеством подключения точек водоразбора. Второй применяют в квартирах с большой жилой площадью и множеством сантехнических приборов, он отличается большой протяженностью водопроводных сетей.

Вот подробное описание каждой их них.

Разводка последовательного типа

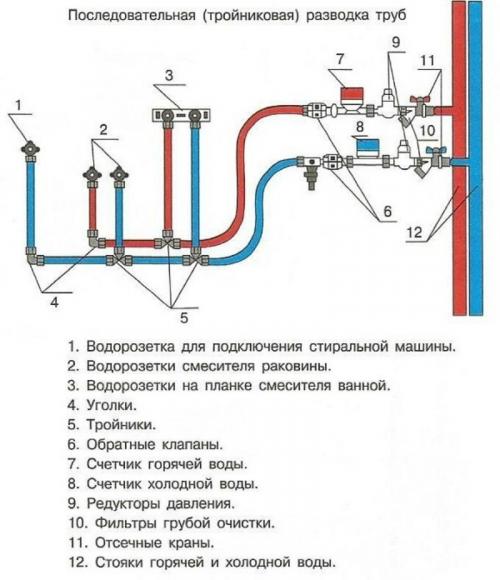

Последовательная разводка полипропиленовых труб в ванной и туалете представляет собой одну ветку трубопровода, берущую начало у отвода стояка, и соединяющую ввод с первым потребителем. От первого пользователя трубопровод идёт ко второму и так до последней точки. Все потребители подключаются через тройники, устанавливаемые в местах разбора воды.

Эффективна такая разводка только в малогабаритных квартирах.

Если протяженность сети большая, и на ней размещается много потребителей, то при одновременном их подключении напор будет слабым.

Принцип работы последовательной разводки не позволяет перекрыть воду на одном приборе. Для ремонта или замены отдельных элементов потребуется отключать всю ветку с помощью аварийного крана на вводе. Несмотря на этот недостаток, последовательную разводку продолжают широко использовать.

Ее преимуществом является простота сборки – элементы монтируются по одной линии трубопровода.

Стоимость материала и сборки невысока, метраж труб минимальный.

Схема коллекторной разводки сложнее.

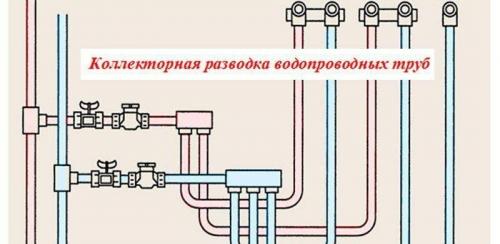

Коллекторный тип разводки

Сложность коллекторной разводки связана с необходимостью прокладки труб от ввода стояка до каждого места разбора воды. Такое подключение обеспечивает коллектор – устройство, предназначенное для распределения воды одновременно по нескольким направлениям. Эта особенность обеспечивает одинаковое давление на каждой точке водоразбора. Некоторые модели коллекторов продают с уже установленными запорными кранами.

Если таковых на устройстве нет, нужно самостоятельно их туда поставить – так использование этого типа разводки станет удобнее. Благодаря запорной арматуре появляется возможность отключать только нужное направление, в то время как другие остаются в работе. Кроме аварийных ситуаций таким способом регулируют подачу воды при снижении давления в городской магистрали.

Иногда коллекторную разводку называют лучевой.

Прямое соединение с коллектором позволяет использовать цельную трубу без стыков, устраиваемых для подключения других потребителей.

Это значит, что появление протечки возможно только на коллекторе и на приборах сантехники, где ее легко устранить. Поэтому трубы, прокладываемые согласно лучевой разводке, можно монтировать скрытым методом.

В число недостатков этой разводки входят: сложность и существенные расходы на большее количество труб, чем для последовательной схемы.

Разводка труб в ванной своими руками. Как сделать разводку труб в ванной: немного теории

Эта работа не требует специальной подготовки и особых навыков. Благодаря широкому распространению новых материалов и технологий, сложных инструментов и приспособлений также не понадобится. Разводка труб в ванной своими руками доступна каждому, но перед началом монтажа следует ознакомиться с некоторыми правилами.

Основные правила монтажа труб

1. Разводка труб в ванной полипропиленом предпочтительнее других видов монтажа. Такие коммуникации можно замуровывать в стену (более привлекательный внешний вид) либо укладывать открытым способом.
2. От коллектора к сантехническому прибору рекомендуется прокладывать цельную трубу (без соединений).
3. Для монтажа горячего водопровода используют трубы, предназначенные для эксплуатации при высокой температуре.
4. Обязательно должен соблюдаться уклон труб сливной канализации минимум 3 градуса для обеспечения стока.
5. Для снижения перепадов давления в таких помещениях как ванна, разводка труб увеличенного диаметра является более предпочтительной (не менее 3/4 дюйма). Правильной будет разводка труб в ванной, схема которой предусматривает прокладку отдельной трубы к каждому сантехническому прибору.
6. Для регулировки напора воды после фильтра грубой очистки устанавливают редуктор давления. Это устройство предназначено для устранения перепадов давления в магистральных трубопроводах. Его контролируют с помощью манометра (должно быть в пределах 3-4 атм.).
7. Перекрыть подачу воды для устранения аварии или для замены сантехнического прибора можно с помощью запорной арматуры (обычно — шарового крана). Она обязательно устанавливается после стояка.
