Бюджетный водопровод на даче своими руками. Варианты воды на даче
Дачный водопровод может быть летним и всесезонным. Летний водопровод используют только в теплое время года. К зиме его отключают и консервируют, так как в период заморозков водопровод в неотапливаемом доме замерзнет.
Чтобы сделать всесезонный или, как его называют дачники, зимний водопровод, необходимо соблюсти ряд условий и норм. Подробно об этом мы рассказывали в этой статье .
В чем отличие зимнего водопровода от летнего:
- Трубы закапывают ниже глубины промерзания. В Ленобласти глубина промерзания достигает 1,2 м. Трубу закапывают на 30 см ниже этой отметки.
- Дополнительно утеплять наружную водопроводную трубу не нужно. Кроме отрезка трубы, который расположен выше глубины промерзания – его утепляют с помощью греющего кабеля. Технологию опишем ниже.
- Для зимнего водопровода потребуется источник воды, который будет работать круглый год. Обычно это колодец или скважина. Колодец утепляют, иначе вода в нем замерзнет. На дачах это происходит чаще, так как водопровод используют нерегулярно, и поверхность успевает заледенеть. Иногда в садоводствах прокладывают центральный поселковый водопровод. Он тоже бывает летним и всесезонным. Если у вас в СНТ только летний вариант, вам придется позаботиться об организации всесезонного источника для воды.
Еще одна проблема дачного водопровода – домики часто не отапливают или отапливают только печью. Поэтому водопровод обычно оснащают системой слива. Она позволит законсервировать водоснабжение дачного участка, если вы не планируете оставаться на даче зимой и/или поддерживать положительную температуру в помещениях. Без консервации весной вы столкнетесь с проблемами: замерзшими трубами и/или протечками.
Водопровод на даче из бака. Схема с гидроаккумулятором и насосной станцией
Эта система водоснабжение частного дома из колодца и скважины обеспечивает стабильное давление, потому можно подключать любую технику. В ее основе тоже лежит насос, но подает воду он в гидроаккумулятор, а управляется системой автоматики. Если все эти компоненты объединены в одно устройство — оно называется насосной станцией.
Схема водоснабжения частного дома с гидроаккумулятором
Гидроаккумулятор для водопровода — железный бак, разделенный эластичной мембраной (резиновой) на две части. В одной части закачан под определенным давлением газ, во вторую поступает вода. Заполняя бак вода, растягивает мембрану, сжимая газ еще больше, из-за чего в системе и создается давление.
Принцип работы системы водоснабжения с гидроаккумулятором такой:
- Насос включается, качает воду, создавая заданное давление в системе. Оно контролируется датчиками. Их два: верхнего и нижнего порога давления. При достижении верхнего порога датчик отключает насос.
- При открывании крана или расходе воды техникой происходит постепенное снижение давления в системе. При достижении нижнего порога второй датчик дает команду на включение насоса. Вода подается снова, выравнивая его.
Такая система автономного водоснабжения дает более высокий уровень комфорта. Но для ее организации требуется больше средств: насосная станция и гидроаккумулятор достаточно дорогие устройства. Кроме того, это оборудование более требовательно к качеству воды (минимум примесей) для чего должен стоять хороший фильтр. Есть требования и к трубопроводу (гладкие внутренние стенки) и к производительности насоса: вода должна подаваться постоянно, без перебоев. При использовании в качестве источника воды колодца, он должен иметь хороший дебет (вода должна поступать быстро), что не всегда возможно. Потому такие схемы чаще реализуются со скважинами.
Водопровод на даче из пластиковых труб. Особенности планирования дачного водопровода
Постройка водопроводной системы на дачном участке всегда бывает сложнее, чем, если бы делать водопровод для жилого дома или гаража. Основная проблема заключается в том, что формально потребуется построить три ветки:
- Водопровод с питьевой водой для дачного домика;
- Стационарная водопроводная система для подведения технической воды в домик и к точкам полива на грядках;
- Времянка или переносная система труб и шлангов для подключения капельного и душевого полива грядок, кустарников и деревьев.
Для каждой из систем можно подобрать свой вариант пластиковых труб, наиболее подходящий для поставленной задачи. Кроме того, немаловажное значение имеет цена на пластиковые трубы для водопровода на даче. К примеру, если попытаться составить схему водопровода для дачного домика, то станет понятным, что в этом случае на все про все уйдет не более 20 м труб с тремя точками потребителей — для кухни, душа и туалета.

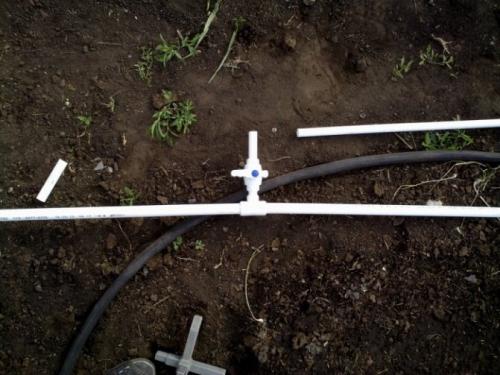

Такой водопровод можно легко собрать своими руками из полипропиленовых труб. Вся затея с обустройством водопровода в дачном домике обойдется максимум в 150-200 долл., при условии подключения к централизованной системе водоснабжения или к уже построенной скважине с насосом и выводом.
Если попытаться по той же схеме собрать водопровод поливной системы, то затраты только на приобретение и сборку пластиковых труб могут возрасти в несколько раз. Например, для стандартного дачного участка в 6 соток общая длина уложенной в грунт магистрали составляет не менее 100 метров погонных, соответственно, цена поливной ветки водопровода из полипропилена возрастет как минимум в 2-3 раза. К этой схеме стоит добавить систему шланговых поливалок и капельное орошение, например, для теплицы или грядок под пленкой.
К сведению! Грамотно спланированный и построенный пластиковый водопровод способен выдержать 10-15 лет эксплуатации без капремонта и обслуживания.
Система дачного полива, собранная из резиновых шлангов и стальных труб, при более высокой стоимости постройки служит примерно вдвое меньше, поэтому реальной альтернативы использованию пластика нет.

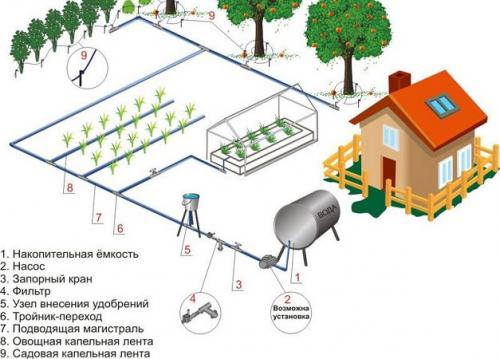

Типовое устройство дачного пластикового водопровода приведено на схеме. Как правило, подвод воды к грядкам выполнялся в виде нескольких параллельных трубопроводов диаметром 20 мм, которые подключались в виде «гребенки» к основной напорной магистрали, сечением 40-50 мм.
Для обеспечения снабжения поливной водой достаточно одной напорной поливной и одной питающей магистрали для подвода в дом и наполнения резервуара капельного орошения.
Водопровод на даче под ключ. Вода под ключ в частном доме: варианты подведения водопровода в дом
Стоимость монтажа зависит от типа водоснабжения: скважина или колодец, кессон или адаптер, насос или насосная станция, автономный или центральный водопровод. Ниже мы рассмотрим самые распространенные варианты:
1. Вода от скважины с кессоном
Подойдет тем, кто хочет развести водоснабжение на несколько построек: дом, баню, гостевой домик. Или сделать с соседом одну скважину на двоих.
2. Вода от скважины с адаптером
В сравнении с предыдущим это более бюджетный вариант организации водопровода от скважины. Однако развести воду на несколько построек уже не так удобно, как с кессоном.
3. Вода от колодца с погружным насосом
Наиболее популярный вариант обустройства водоснабжения в частном доме. Установка колодца обойдется дешевле, чем бурение скважины. К тому же добыть воду из колодца в экстренных случаях можно и без участия насоса – по старинке, ведром на веревочке.
4. Вода от колодца с насосной станцией
В отличие от погружного насоса насосная станция устанавливается в доме. Это имеет свои плюсы и минусы. Плюсы – не нужно делать розетку в колодце. Минусы – для насосной станции необходимо выделить отдельное помещение. Многие ставят станцию в санузле, но это некрасиво, неудобно и шумно.
5. Вода от центрального поселкового водопровода
Для врезки в центральный водопровод нужно, чтобы рядом с участком проходила магистраль. Такой водопровод не требует автоматики, подключиться к нему очень просто. Если подключение делается от водоканала, а не от администрации поселка, нужно согласование. И одним из условий подключения является обязательная установка септика.
Монтаж водопровода частного дома от скважины со скважинным адаптером
При обустройстве скважины для водопровода можно обойтись адаптером, если водопровод делают на одного потребителя и на одну-две постройки, например дом и баня. Если же нужна разводка на несколько участков или построек, то ставят кессон. Подробнее об этом в материале.

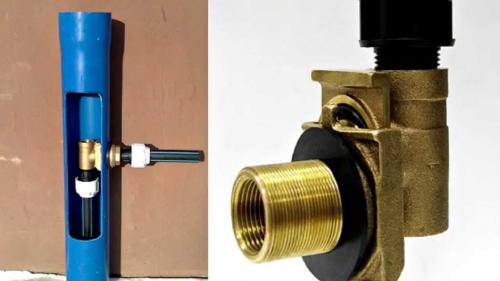

Скважинный адаптер – компактное устройство для врезки трубы ниже глубины промерзания. Одна часть адаптера неподвижно крепится к скважинной трубе, вторая часть соединяется с насосом и крепится к первой части через клиновое соединение (ласточкин хвост). Ход монтажа мы подробно описывали в описании услуги:. Здесь приведем цены.
Рис.2. Скважинный адаптер
Оборудование | Ед. изм. | Кол-во | Цена, руб. | Стоимость, руб. |
Водопровод на даче из колодца. Как сделать водопровод из колодца на даче или в частном доме
Если вы имеете загородный дом или дачу там, где отсутствует водопровод, но хотите им обзавестись, то резонно узнать, как сделать водопровод в частном доме из колодца своими руками. Пусть даже это временное жилище, но вода в доме, тем не менее, просто постоянно необходима. Для этого можно пробурить скважину, или просто вырыть колодец .
Бурение скважины – задача не из дешевых. К тому же скважина часто замуливается, чистить ее довольно проблематично.
С колодцем все проще. Вычистить его не составляет труда. А самое главное, колодцы у многих уже просто есть.
В зависимости от конкретных задач, существуют, как минимум, два варианта домашнего водопровода:
- временный, применяемый для летнeго пребывания в доме, включая полив;
- стационарный вариант, предполагающий использование воды в условиях постоянного проживания.
Водоснабжение дома из колодца Подробное описание процесса устройства водоснабжения частного дома из колодца .
Как провести водопровод из колодца в дом
Для того, чтобы провести водопровод в дом, лучше сразу применять стационарный вариант. Он более надежен и эффективен. А как временное решение, можно организовать дачный водопровод из колодца.
Прежде всего необходимо определиться со следующими параметрами:
- какой предполагается средний расход воды;
- какая высота подъема воды от колодца до верхней точки системы.
При этом не забывая, что 10 м горизонтальной трубы приравниваются к 1 м ее подъема. При расчете надо сделать запас. Учитываем, что давление в системе не должно быть менее 2,5 кг/см квадратный. Иначе на выходе будет недостаточный напор воды.
Исходя из полученных цифр, выбираем погружной насос. Вполне возможно, что в случае недостаточного давления воды в системе, придется дополнительно устанавливать водонапорную станцию. То есть, первый насос будет поднимать воду из колодца, станция же будет создавать необходимое давление. Но не все так страшно. Применение станции совместно с насосом - это довольно редкий случай.

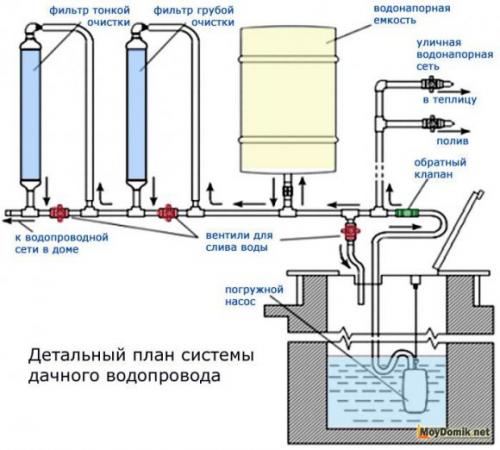

Схема водопровода из колодца на даче
Рисуем эскиз водопровода с учетом всех потребителей, уровня прокладки подводящей трубы, точки ввода ее в помещение, расположением всех элементов системы. Определяемся с тем, из какого материала будем выполнять трубопровод. По эскизу и данным о расходе воды, рассчитываем сечение труб отдельно общих и для каждого потребителя, а также, сколько и каких потребуется приборов, фитингов, крепления и материалов.
Устройство водоснабжения из колодца - схема
На этом предварительный этап закончился. Начинаем описание системы более подробно.
Схема водопровода из колодца с погружным насосом
Использование стационарного варианта водопровода предполагает, во-первых, применение погружного насоса. Из двух вариантов погружных насосов: вибрационный и центробежный, лучше применять центробежный. Он имеет большую производительность, работает бесшумно, не создает вибраций, вызывающих замуливание колодца.
- Погружной насос не требует его утепления на зиму, а так же предварительной закачки воды в подающую трубу. Однако, при больших морозах, даже в случае использования погружного насоса, придется утеплять сам колодец. Делается это обычно при помощи снега.
- Насос располагают не ниже, чем на 0,8 м от дна колодца. На насос устанавливается донный фильтр. Для подачи воды вверх используется шланг. Горизонтальный участок подвода выполняется на 20 см ниже точки промерзания грунта. Вход непосредственно в помещение делается, как правило, под фундаментом.
- Труба для подвода воды в дом укладывается с небольшим уклоном в сторону колодца. Материал трубы – полиэтилен или полипропилен. Для соединения полиэтиленовых труб, более дешевых, применяются специальные фитинги. Но они довольно дорогие. Полипропилен дороже, однако, фитинги на него имеют более низкую цену. Монтируется полипропиленовая система с помощью специального паяльника, который можно взять напрокат.
- Чтобы избавить погружной насос от частого включения-выключения, а так же иметь запас воды, в здании устанавливают расширительный бак емкостью до 500 л. С помощью обычной поплавковой системы регулируют верхний и нижний уровни включения и отключения насоса. Бак снабжают переливной системой на случай выхода из строя отключения двигателя насоса.
- Если есть необходимость поддерживать в системе стандартное давление (2,5-6,0 бар), придется приобрести и установить насосную станцию. Иначе расширительный бак погружного насоса пришлось бы поднять на высоту не менее 25 м. Правда, в этом случае зимний водопровод из колодца усложняется. В схему добавляются: еще один насос и ресивер. Наличие ресивера, кроме того, позволяет избежать резких перепадов давления при включении или выключении приборов потребления. На случай выхода из строя станции или пропадания света параллельно насосной станции монтируется байпас.
Простой водопровод на даче. Зимний или летний?
Схема водопровода на даче может быть разной. Если хозяева пользуются участком только в период с весны по осень, то тратиться на дорогостоящую капитальную систему им просто нет смысла. В таком случае они могут выбрать один из двух вариантов водопровода – разборный или стационарный. Первый из них удобен тем, что все шланги в конце сезона хозяева снимают и складывают в помещение для хранения. Это позволит не испортиться материалу. Шланги при этом прослужат дольше. При прокладке подобного водопровода даже не придется брать в руки лопату. Коммуникации пройдут по поверхности.
Немного больше усилий потребует монтаж летнего варианта стационарного водопровода. Для его обустройства также не потребуется приобретать и устанавливать сложную аппаратуру. Отличие такой системы от разборной заключается в том, что трубы для водопровода на даче должны быть проведены под землей. При этом после завершения сезона снимать их не нужно. Главным условием сохранности стационарного водопровода явится отсутствие в нем воды в зимний период. В противном случае, судя по отзывам хозяев, замерзшая жидкость разорвет трубы.
Зимний водопровод на даче представляет собой более сложную систему. При его укладке должно быть учтено множество нюансов – от природного уклона рельефа до той глубины, на которую промерзает грунт. Обязательным при этом является использование насоса, который позволит обеспечить напор воды. Другими словами, зимний водопровод на даче ничем не должен отличаться от того, который прокладывают в частных жилых домах.
Разводка полипропиленовых труб на даче. Полипропиленовые трубы и фитинги
Теплоноситель в водяном контуре отопления сильно нагревается, в результате чего полипропиленовые трубы сильно удлиняются. Поэтому из простого полипропилена трубы для отопления делать нельзя, для этого используют специальный армированный полипропилен. Его армируют стекловолокном или алюминием.
За счет полипропиленовых труб горячая вода самотёком или с помощью электронасоса транспортируется от котла отопления к батареям, после чего поступает обратно. В процессе проектирования контура отопления нужно уделить внимание:
- Диаметру труб. Чем он больше, тем меньше у труб гидродинамическое сопротивление, поэтому теплоноситель можно транспортировать на большие расстояния.
- Материалу изготовления. Для сборки «тёплого пола» подойдут трубы из сшитого полиэтилена, для обвязки батарейного контура отопления можно использовать усиленные стекловолокном изделия, для обвязки котла необходимо использовать более устойчивую к высоким температурам трубу PPS. Обвязывать твердотопливный котел нужно металлическими трубами.
- Протяжённости прямых участков. Полипропилен имеет один значительный минус — линейное расширение. В процессе нагрева участки трубопровода из него удлиняются, поэтому не нужно их жёстко крепить к стенам и полу на протяжённых ровных участках. Также надо предусмотреть в нужных местах специальные компенсационные петли.
Полипропилен используется практически во всех системах отопления. Он подходит для обустройства контура отопления с регистрами и для установки системы тёплого пола.
Полипропилен не подходит для систем с температурой нагрева теплоносителя более 95°C и с рабочим давлением больше 10 атм.
Летний водопровод на даче. Открытый сезонный водопровод
Сезонные водопроводные системы используются на дачных участках для полива насаждений – грядок, кустарников, плодовых деревьев. Также он может применяться для водоснабжения дачного домика и надворных построек, например, бани, летней кухни и гаража. В случае использования участка только в тёплое время года, целесообразно монтировать летний водопровод на даче из ПНД-труб открытым способом.

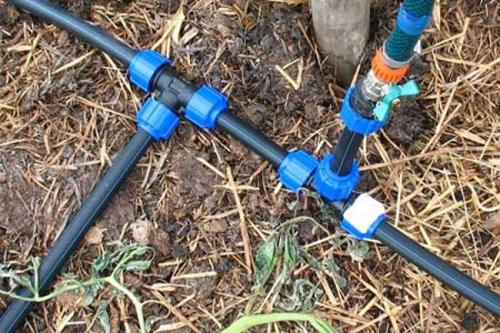

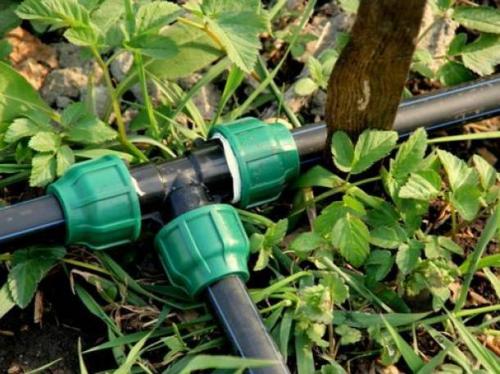

Среди неоспоримых преимуществ открытого варианта – высокая скорость его монтажа. При помощи специальных фитингов, которые продаются в любом строительном супермаркете, можно быстро соединить полиэтиленовые трубы в водопроводную систему необходимой вам конфигурации. Пластиковые трубы могут лежать прямо на земле, без обустройства опор-возвышений, необходимых при монтаже открытого металлического трубопровода. Это связано с устойчивостью ПНД к воздействию сырости.
Среди плюсов такого сезонного водопровода – его мобильность. Осенью трубопровод, во избежание хищения труб, можно разобрать и убрать на хранение. При необходимости можно быстро изменить параметры водопроводной сети, удлинив или укоротив её, сменив конфигурацию.
Скорость монтажа – ещё один довод в пользу открытого способа прокладки труб. При этом не требуется производить на участке земляные работы, отнимающие много времени и сил, а также оставляющие после себя разворошенные грудки и садовые дорожки.

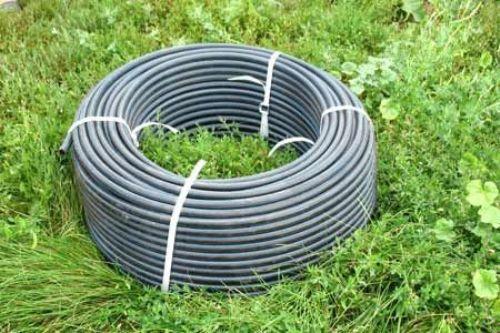

Недостаток у открытого трубопровода один: его уязвимость для внешних механических воздействий. Несмотря на достаточно большую прочность ПНД-труб и соединительных фитингов, всё же имеется вероятность их случайного повреждения садовой техникой или инструментарием – мотокультиватором, мотыгой, лопатой. Также потребуется разбирать пластиковые трубопроводы во время проведения весеннего пала сухой травы. Огонь способен не только повредить, но и полностью уничтожить лежащую на земле полиэтиленовую конструкцию.
