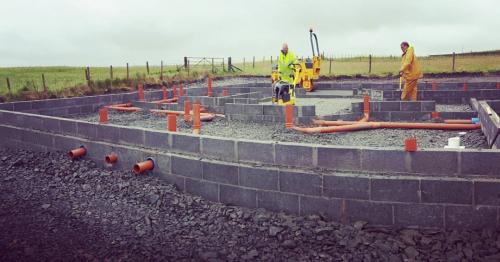

Вывод воды из дома и канализации под фундаментом. Как заложить в фундаменте гильзу под канализацию в процессе строительства

Вывод воды из дома и канализации под фундаментом. Как заложить в фундаменте гильзу под канализацию в процессе строительства

В отличие от водопровода, глубина закладки канализации практически не зависит от границ промерзания почвы. Вода в канализации не застаивается – если она, конечно, не засорена, так что в трубах нечему замерзать, поэтому и в особом заглублении не нуждается.

• Решение, как проложить канализацию под фундаментом частного дома, принимается в зависимости о высоты сечения ленты или плиты, других конструктивных особенностей. Глубокое заложение ввода может потребоваться, например, когда имеется цокольный этаж, либо фундамент в доме устроен по принципу «стена в грунте».
• В остальных случаях закладка гильзы под канализацию осуществляется в пределах 50-70 см ниже планировочной отметки грунта. Имеет значение конфигурация фундамента: при формировании неглубоких лент канализационная труба закладывается под ними, если же подошва заложена ниже отметки УГВ – пропускается сквозь монолит.
• В первом случае, труба находится ниже фундамента и из дома выходит непосредственно в коммуникационную траншею, ведущую к септику или центральной магистрали. Прокладывается гильза в процессе отсыпки песчаной подушки, поверх которой настилается ПВХ мембрана и устанавливается опалубка.
• Во втором случае, гильза, благодаря которой формируют отверстия в бетонном фундаменте, монтируется непосредственно в процессе установки опалубки или во время монтажа каркаса. Уже после заливки к этой гильзе с помощью раструбных переходников присоединяются рабочие трубы, устанавливается гидроизолирующий воротник, герметизируются стыки.
• Если фундамент плитный незаглублённый, трубопровод входит в него не горизонтально как в ленту, а вертикально. Сама труба прокладывается с небольшим уклоном внутри песчаной подушки или чуть ниже неё, после чего с помощью поворотных колен выводится в вертикальное положение.

  Обычно под плитами закладывается сразу две трубы (одна из них резервная), так как доступ к линии в случае необходимости ремонта, невозможен.

  Вывод основной и резервной трубы перед монтажом плитного фундамента

• Существует немало видов канализационных труб, но в частном строительстве применяются в основном пластиковые. Их главным преимуществом является отсутствие коррозии, а во избежание механических повреждений их можно пропустить через защитную гофрированную оболочку.
• Чтобы труба не смещалась под давлением бетона, её привязывают проволокой к арматурному каркасу. В том месте, где проходит ввод канализации, арматуру приходится разрезать, поэтому вокруг трубы для усиления монтируются дополнительные стержни. Входные отверстия гильз закрываются заглушками, чтобы в них не мог затечь бетон или не попал строительный мусор.
• Все закладные под коммуникации должны располагаться максимально близко к краю плиты. Минимальное расстояние – 200 мм, максимальное обычно ограничивается только толщиной ростверка или основных стен здания, если они опираются непосредственно на плиту.

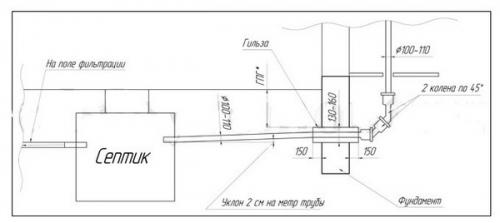

  Вывод канализации из частного дома через фундамент - схема

• Подобное расположение даёт возможность обеспечить быстрый доступ к месту ввода канализации в случае необходимости перехода на резервную линию. Такая необходимость может возникать по причине разъединения стыков между элементами ввода (отводами, муфтами) из-за некачественного монтажа или, к примеру, подвижек грунта.
• Если нет резервной линии, на которую в аварийной ситуации можно перебросить рабочие трубопроводы, есть опасность насыщения грунта под фундаментом сточными водами. А это чревато образованием пустот и снижением несущей способности естественного основания.

Как вывести канализацию через фундамент. Как вывести трубу прямо из дома

Имея готовый дом, сразу встает вопрос: а как же вывести канализацию через фундамент? Чтобы вывести канализационный трубопровод из собственного дома необходимо провести установку пограничной системы, которая соединяет септик с отходящими трубами.

Вывод трубы проходит сквозь фундамент. Причем глубина монтажа должна превышать величину промерзания грунта. Работы выполняются в следующей последовательности.

Этап 1. Роется траншея, в которой произойдет стыковка наружной и внутренней системы.

Этап 2. Делается отверстие в фундаменте под канализацию. Для работы потребуются:

• Перфоратор;
• Металлический пробойник;
• Электрическая дрель;
• Набор сверл.

Если такими инструментами сделать отверстие не удается, используется специальная алмазная установка.

Процесс бурения всегда достаточно сложен, ведь приходится бурить бетонное основание. Если была сделана армирующая сетка, придется воспользоваться болгаркой. Она легко справиться с арматурой. Иногда для получения нужного отверстия приходится работать несколько дней.

Сначала на поверхности фундамента определяется место, где будет выводиться трубопровод. В этом месте чертится круг, причем его диаметр должен превышать размер канализационной трубы, совместно с гильзой.

Перфоратором бурится бетон на максимальную глубину. Встречающиеся прутья арматуры срезаются болгаркой.

Важно! Когда появляется необходимость создать отверстие большого диаметра, к примеру, для монтажа канализации в большом доме, воспользоваться бурильной установкой.

Чтобы сделать отверстие в бетонном фундаменте, строители пользуются несколькими способами:

• Алмазное бурение. Считается самым оптимальным вариантом. Материал фундамента при такой работе не получает повреждений. Данная технология относится к самой дорогой, даже если арендовать такой станок;
• Перфоратор. Выполняется ударное бурение. Отрицательной стороной считается долбежка, которая вызывает появление микротрещин. Бетон начинает отслаиваться от арматурной сетки;
• Безударное сверление. Один из наиболее безопасных способов, требующий много времени. По всему периметру нужного большого отверстия сверлится большое количество более мелких. Кувалдой выбивается бетонная пробка, арматура срезают ножницами по металлу.

Совет! Монтаж канализационной трубы должен проходить под небольшим уклоном. Для этого диаметр отверстия делается немного больше (10-20 мм).

Этап 3. В сделанный канал сначала укладывают гильзу, затем прокладывают трубопровод. Образовавшиеся щели закрываются заделать монтажной пеной. Она же становится и хорошим теплоизолятором.

Канализация в плитном фундаменте. Канализационная труба в фундаменте. Как проложить при неглубоком фундамете

Канализационная система – важная составляющая современного дома. Если жителям квартиры не нужно беспокоиться о том, чтобы выполнять канализацию с нуля, то владельцам загородных домов следует позаботиться не только об устройстве внутреннего, но и внешнего трубопровода.

Чтобы сэкономить на услугах профессиональных мастеров, жители домов берутся за выполнение монтажных работ своими руками. Но есть случаи, когда без совета профессионала не обойтись. Это касается в первую очередь составления проекта канализации, ведь здесь нужно продумать всё до мелочей.

Об установке канализационной системы следует думать на начальном этапе строительства дома, при закладке фундамента. Если для трубопровода будет сделано специальное отверстие, можно избавить себя от серьёзных проблем, ведь проход гораздо сложнее сверлить, когда дом уже построен и обжит.

Прокладка канализации под фундаментом

Обратите внимание!Канализационный трубопровод может быть проложен либо в фундаменте, либо под фундаментом. Первый вариант предусматривает наличие отверстия в основании дома, применяется, если фундамент достаточно глубокий

Укладка трубопровода под фундаментом необходима, если основание неглубоко уходит в землю. Трубы прокладываются ниже уровня промерзания грунта

Первый вариант предусматривает наличие отверстия в основании дома, применяется, если фундамент достаточно глубокий. Укладка трубопровода под фундаментом необходима, если основание неглубоко уходит в землю. Трубы прокладываются ниже уровня промерзания грунта.

Прокладка коммуникаций под фундаментом. Основные правила устройства инженерных коммуникаций в доме

Главными условиями комфортной жизни за городом является оптимальная работа автономных коммуникаций, обеспечивающих частный дом водой – холодной и горячей, электричеством и канализацией. Скрытая прокладка этих систем в фундаментной плите устраивается еще до того, как будет смонтирован арматурный каркас и залит бетон. Кто-то сейчас скажет - зачем прокладывать водопровод, канализацию и электрокабели в фундамент, ведь если что-то перестанет функционировать, то будет необходим доступ для ремонта, а это уже сложно. Да, действительно, существует вероятность того, что может что-то выйти из строя, но для этого коммуникации в частном доме нужно сделать правильно:

• Трубы и электрокабели укладываются в канавки, которые делаются в уже уплотненном основании УШП.
• Дно траншей нужно обязательно выровнять и еще раз утрамбовать.
• Схема инженерных коммуникаций жилого дома должна быть максимально геометричной, без резких изломов и поворотов.
• Так же при прокладке труб не забываем о том, что нужно задать необходимый уклон, для того чтобы жидкость по трубам беспрепятственно могла стекать. Для труб с диаметром 110 мм и больше уклон можно сделать 2 см на погонный метр трассы. Для более тонких труб уклон делается большим, примерно 3-4 см на метр трубы.
• Длину канализационных труб до септика необходимо сделать как можно короче, для чего все сантехнические приборы постараться расположить в максимальной близости друг от друга.
• При монтаже труб нельзя вставлять их друг в друга до упора, а оставлять небольшой зазор.
• Подвод коммуникаций к дому делается с обязательной проверкой соединений труб на герметичность жидким мылом.
• Уложенный трубопровод уже после его засыпки песком следует проверить на герметичность для чего конец трубы, выходящей из дома, плотно закрывают, в систему заливают воду и оставляют так на сутки.

Источник: https://avtonomnoe-vodosnabzhenie.aystroika.info/stati/prokladka-kanalizacii-pod-fundamentom-podgotovka-k-prokladke-kanalizacii

Канализационная труба под монолитной плитой. Прокладка канализации под плитным фундаментом

Если дом строится по проекту, то он наверняка будет предполагать предварительный монтаж коммуникаций перед установкой фундамента. Такой подход считается более целесообразным особенно на плитном фундаменте.

• Строители должны иметь на руках чертежи, на которых будет показана точка ввода основной трубы в дом. Заводят ее через гильзу, которая устанавливается прямо в толще плиты во время ее заливки.
• Сами трубы прокладываются по траншеям в песчано-гравийной подушке или под ней сразу с соблюдением нормативного уклона. На данном этапе необходимо точно рассчитать расстояние от места ввода до канализационного колодца или центральной магистрали. Эти данные позволят точно определить глубину залегания трубы в стартовой точке, с целью соблюсти нормативный уклон, который для стандартной трубы 110 мм составляет 2% или 2 см на погонный метр длины горизонтального участка.

  Закладка труб в песчаную подушку

  В данной работе профессионалы используют высокоточные нивелиры, которые позволяют определять горизонт на больших расстояниях. Ровность прокладки самой трубы обычно определяют по натянутой нити. Натягивают ее по дну траншеи, после чего делают песчаную подсыпку и тщательно выравнивают дно лопатами. Это крайне важный момент, так как наличие перепадов в уклоне трубы недопустимо из-за постоянных изменений скорости потока. Это чревато засорами и промерзанием застоявшейся воды.

• Обсыпка трубы также производится песком. Этот материал прекрасно противостоит сжатию, и эффективно предохраняет канализационные трубы от давления фундамента и строения в целом, прочих нагрузок сверху и морозного пучения грунта. Главное – качественно и послойно уплотнить подсыпку.
• Труба через плиту проходит горизонтально со стояком, поэтому вводят ее в строение в разных местах, непосредственно в точках водосброса. Подобный метод плох тем, что трубы навсегда остаются запечатанными под бетоном, и сменить их будет в случае аварии невозможно. Зато в самом доме будет минимальное количество труб.

  Пример разводки канализационных труб под плитой

• Часто разводка из малых труб диаметром 50 мм делается уже в помещениях, например, до ванной, раковины, посудомоечной машинки и прочих сантехнических приборов.
• Место прохода трубы через бетонную плиту формируется гильзой из различных материалов – асбоцемент, металл, пластик. Основное правило состоит в том, чтобы диаметр гильзы был больше диаметра самой трубы, и оставалось достаточно свободного места для прокладки эластичного демпферного уплотнителя. Такая прокладка просто необходима, чтобы избежать давления на трубу, возникающего в результате усадки строения.
• Арматурный каркас вокруг гильзы усиливается дополнительными стержнями, что позволит увеличить прочность плиты вокруг отверстия.

  Для заполнения свободного пространства в гильзе нельзя использовать монтажную пену. Да, она «теплая», но лишена какой-либо эластичности и прочно приклеивается как к стенкам гильзы, так и к стенкам трубы. Во время усадки фундамента это может привести к повреждению трубы. В лучшем случае пена порвется и останется пустота. Поэтому используются вспененные полимерные или резиновые уплотнители, которые без повреждений и лишнего давления компенсируют все подвижки фундамента. На крайний случай пространство вокруг трубы лучше заполнить песком или минеральной ватой.

Вывод канализации из дома. Как засыпать траншею

Наверное, вы думаете, что здесь нет сложностей и особенностей? А нет, все не просто. Засыпать траншеи с канализацией нужно по специальным правилам. Эти правила и нормы регламентированы в СНИП.

Так, засыпать траншею можно лишь после того, когда выполнены все необходимые замеры и показания полностью соответствуют проекту.

Засыпать следует постепенно. Вначале засыпают песок сбоку. Делать это нужно небольшим слоем. Затем нужно все утрамбовать. Далее, сыплют еще слой над трассой.

Окончательно засыпают грунтом, который остался от рытья рва. Чтобы исключить возможные повреждения, проверяют, чтобы в почве не было твердых остатков, смерзшихся комьев. Выполнять этот этап нужно равномерным слоем.

Как видите, процесс устройства системы очистки стоков не так уж и сложен. При должной доле упорства, наличии соответствующих навыков и инструмента – все становится возможным. Главное здесь – полное соблюдение правил, проекта и техники безопасности. И тогда все обязательно получится.

Чтобы сделать канализацию в собственном доме, нужно решить немало сопутствующих проблем. Самой большой сложностью считается вывод трубопровода из дома. Причина достаточно проста. Дом всегда стоит на крепком фундаменте.

Он заливается на разную глубину, поэтому для вывода трубы существует несколько методик:

• Прокладка трубопровода под фундаментом;
• Монтаж сквозь стены.

Канализационные трубы в основном прокладываются под полами. Это вызвано технологической необходимостью. Поэтому монтаж такого трубопровода приходится делать через всю фундаментную площадь.
