Разводка труб в ванной. Виды и способы разводки труб в ванной комнате

Перед тем как проложить трубы в ванной комнате для слива и под воду, следует выбрать оптимальную схему подключения потребителей. Для квартир и частных домов используется два основных варианта. Первый из них – последовательная разводка водопровода, ее особенности таковы:

  1. От стояка или ввода до самого дальнего потребителя прокладывается по одной трубе горячего и холодного водоснабжения.
  2. К последнему элементу, расположенному дальше всего, подключение производится через отводы. На промежуточных точках ставятся тройники, через которые удобно присоединять любое оборудование.
  3. Этот способ намного дешевле с точки зрения количества используемой трубы и выступает преимуществом при скрытой прокладке. В панельном доме чаще всего нужно делать штробы и, если труб несколько, процесс существенно усложняется.
  4. При этом, если возникнет проблема с любым из узлов цепочки, придется перекрывать воду во всей линии. Также во время пикового потребления, когда открывается несколько кранов, давление в последнем может быть намного ниже.

Кстати!

Если в систему включена водонагревательная колонка или двухконтурный котел, последовательная конструкция подойдет лучше всего, т. к. горячее водоснабжение все равно осуществляется через одну трубку.

Что касается второго решения – это параллельное подключение труб ко всем потребителям. Второе название таких систем – коллекторные, т. к. именно этот узел используется для присоединения. Особенности следующие:

  1. Сразу после счетчика на вводе ставится коллектор на холодное и горячее водоснабжение, специалисты называют его «гребенка». Количество выводов подбирается под систему, их может быть практически любое число.
  2. Планируя подключение, следует располагать трубы по порядку – от самого дальнего объекта к ближнему. Благодаря строгой системе трубопроводы не будут пересекаться, это обязательное требование при их укладке.
  3. При параллельной схеме расход труб и фитингов намного больше, проект существенно прибавляет в стоимости. Кроме того, маскировать несколько параллельных элементов на порядок сложнее.
  4. Обслуживать коллекторную конструкцию проще, т. к. вода отключается отдельно для каждого потребителя. А в моменты пикового расхода падение давления ощущается намного меньше.

Гребенки сами по себе стоят немало, при этом важно выбрать качественный узел, т. к. от него во многом зависит безопасность и долговечность конструкции.

Разводка труб в ванной на два смесителя. Сравнительная характеристика схем разводки

Специалисты говорят о трех схемах разводки труб в санузле.

  1. Схема с проходными розетками используется исключительно в частных домах, поскольку только там длина трубопровода позволяет правильно ее собрать. Кроме того, для корректной работы дополнительно потребуется насос.

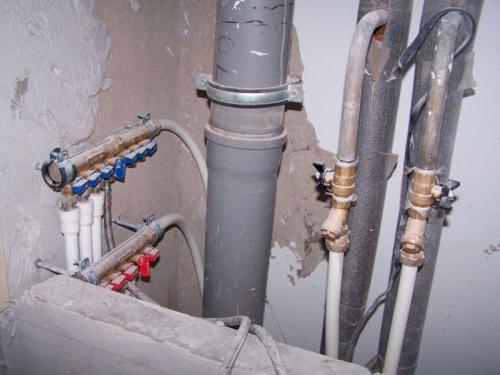

  2. Надежной считается коллекторная разводка коммуникационных труб. Каждый сантехнический прибор подключается параллельно к основной магитсрали. Потребитель питается через подводящую пару локально.

Можно регулировать подачу воды или полностью ее перекрывать краном благодаря такому локальному подключению. Ремонт или обслуживание одной единицы сантехники не скажется на работе остальных. Минимальное количество соединений при коллекторной схеме позволяет провести скрытую проводку.

Разводка труб в ванной на два смесителя. Сравнительная характеристика схем разводки

Существенный минус разводки с коллектором – большие затраты на приобретение запорных кранов под подключение каждой точки.

Сложность плана монтажа потребует точных расчетов. Как грамотно сделать коллекторную разводку в ванной лучше узнать у профессионалов.

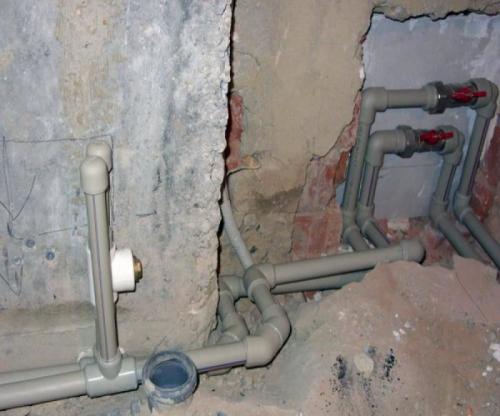

  • В ванной комнате, где сантехнических приборов не много, подходит схема подключения потребителей к главной магистрали в последовательном порядке.
  • Такая схема чаще всего реализуется открытым способом. Поэтому разводка проводится после окончания отделочных работ в комнате.
  • Магистраль прокладывается от одного потребителя к другому. Для подводки к новому прибору необходим тройник.

Разводка труб в ванной на два смесителя. Сравнительная характеристика схем разводки

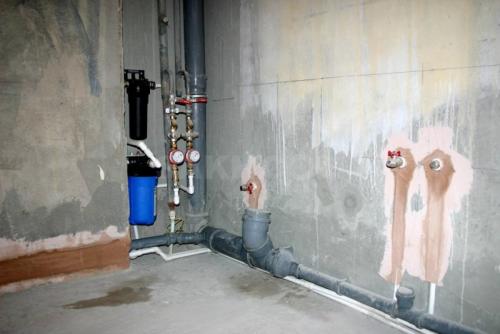

Схема отличается простотой и небольшим количеством соединений. Потребуется меньше труб и дополнительных элементов. Все это отражается на экономии денежных средств.

Но последовательное подключение предполагает снижение давления подачи воды на момент одновременного использования нескольких потребителей. Так одновременный запор воды раковиной, унитазом или бойлера может привести к сбою в работе стиральной машины.

Разводка труб в ванной на два смесителя. Сравнительная характеристика схем разводки

После того как определена схема разводки в санузле, выбирается схема прокладки труб в комнате.

Разводка труб в ванной на два смесителя. Сравнительная характеристика схем разводки

Источник: https://avtonomnoe-vodosnabzhenie.aystroika.info/novosti/razvodka-trub-v-vannoy-i-tualete-s-chego-nachinaetsya-razvodka-trub

Разводка труб в ванной в частном доме. Виды разводки труб в ванной комнате

Коллекторная

Разводка коллекторного типа считается более удобным и практичным вариантом. При такой схеме каждая отдельная единица сантехнического оборудования в раздельном или в совмещенном санузле параллельно подключается к основной водопроводной магистрали. Автономность приборов обеспечивается отдельными кранами, подключенными к специальному элементу — коллектору.

Такая система позволяет регулировать подачу или полностью перекрывать воду к любому из потребителей. Для распределения горячих и холодных водных потоков используются отдельные коллекторные узлы, на каждый из которых устанавливают запорный кран.

Подобное решение имеет массу преимуществ:

  • в системе отсутствуют перепады давления даже при одновременном функционировании всех сантехнических приборов;
  • при недостаточном давлении в центральном водопроводе имеется возможность временного отключения подачи воды на одну из точек с целью увеличения напора на других;
  • профилактику или ремонт сантехнического оборудования можно проводить поочередно, не отключая полностью воду в комнате, где оно расположено;
  • в связи с почти полным отсутствием промежуточных соединений риск появления течи сводится к минимуму, поэтому монтаж труб можно выполнять скрытым методом.

К недостаткам разводки коллекторного типа можно отнести более высокую ее себестоимость в связи с увеличенным расходом материалов и комплектующих и необходимостью привлечения специалистов, т.к. непрофессионал не сможет самостоятельно разработать сложный проект с точными расчетами и правильно выполнить монтаж всех элементов системы.

Последовательная

Данная система отличается простотой как на этапе создания проекта, так и при выполнении работ. Принцип ее конструкции заключается в следующем: от холодного и горячего стояков делаются отводы к первой водозаборной точке, от нее — ко второй и т.д. Подача воды на сантехнические приборы и ее дальнейший транзит осуществляется посредством тройников, монтируемых на трубы рядом с каждой точкой.

Последовательную схему подключения водоснабжения рекомендуется использовать на объектах с небольшим количеством потребляющего оборудования, иначе она будет неэффективной. При одновременном включении сразу нескольких сантехнических устройств напор в каждом из них будет слабым, а иногда и недостаточным для нормальной работы.

Еще одним недостатком такой системы является отсутствие функции индивидуального отключения приборов при проведении их ремонта или профилактики.

Однако есть у последовательного подключения и положительные качества:

  • возможность самостоятельного создания проекта и его реализации (при наличии соответствующих инструментов и оборудования);
  • экономия средств на материалах;
  • быстрый и простой монтаж.

Источник: https://avtonomnoe-vodosnabzhenie.aystroika.info/novosti/razvodka-trub-v-vannoy-i-tualete-s-chego-nachinaetsya-razvodka-trub

Правильная разводка труб в ванной и туалете. Схемы разводки санузла

Имеет значение, объединен ли туалет с ванной, или же это обособленные помещения. При правильной разводке труб в ванной и туалете раздельного типа водяного давления должно быть достаточно, чтобы можно было пользоваться ими одновременно. В совмещенном санузле такой необходимости нет, но имеются иные особенности.

Имеет значение, объединен ли туалет с ванной, или же это обособленные помещения. При правильной разводке труб в ванной и туалете раздельного типа водяного давления должно быть достаточно, чтобы можно было пользоваться ими одновременно. В совмещенном санузле такой необходимости нет, но имеются иные особенности.

Объединенный санузел

Разводка труб в санузлах такого типа может быть последовательной. Один человек, пользующийся ванной, душем или унитазом – максимум нагрузки. Падения давления нет, и напор будет всегда достаточным. Отдельную линию можно провести разве что к стиральной машине.

Разводка труб в санузлах такого типа может быть последовательной. Один человек, пользующийся ванной, душем или унитазом – максимум нагрузки. Падения давления нет, и напор будет всегда достаточным. Отдельную линию можно провести разве что к стиральной машине.

Туалет

В большинстве случаев разводка труб в туалетах предполагает врезку в стояк. В этой комнате есть только один потребитель – унитаз. И чтобы спускаемая вода не становилась причиной нехватки давления в душевой комнате, достаточно организовать отдельную линию. Но и это делать не обязательно ввиду минимального расхода воды.

Ванная

В этом помещении часть устанавливают стиральную машину, которая в период набора воды может лишить систему требуемого давления. Подача воды должна быть обособленной. То же касается душа. Перепад давления приносит дискомфорт, так как резко меняется температура, и мыться под таким душем нет никакого желания.

Разводка полипропиленовых труб в ванной. Маркировка и область применения

Начинать монтаж водопровода из полипропиленовых труб   надо с выбора типа труб. Они  есть однослойные и трехслойные, отличаются еще толщиной стенки и, соответственно, имеют разное назначение. Чтобы было проще ориентироваться, их маркируют:

  • PN10 — однослойные трубы, предназначенные для холодной воды в трубопроводах с небольшим давлением. Подходят для разводки полипропиленового водопровода в частных домах.
  • PN16 — однослойные трубы с более толстой стенкой. Использоваться могут как для транспортировки холодной воды в системах с повышенным давлением (централизованных), так и для разводки системы ГВС. Максимально допустимая температура +50°C.
  • PN20 — трехслойные трубы с армирующим слоем из стекловолокна. Применяться могут для монтажа водопровода для транспортировки горячей воды, низкотемпературных систем отопления. Максимальная температура +90°C.
  • PN25 — трехслойные трубы, армированные алюминиевой фольгой. Используются в основном для отопления, можно использовать для ГВС, но экономически это нецелесообразно: это наиболее дорогие трубы, а их качества для ГВС чрезмерны.

По цветам есть трубы из полипропилена серого и белого цвета. На качестве это никак не отображается, так что выбирайте по эстетическим предпочтениям. Некоторые фирмы (в основном немецкие) свои изделия окрашивают в зеленый цвет. Если разводка будет скрытой — в стенах или в полу — лучше ничего не найдешь, так как немцы — лидеры по качеству.

Разводка полипропиленовых труб в ванной. Маркировка и область применения

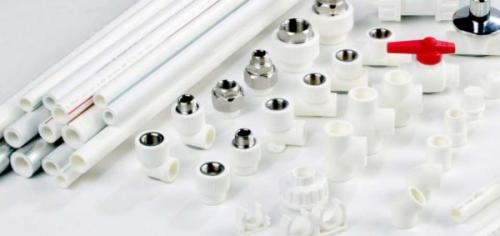

Для монтажа системы водопровода из полипропиленовых труб потребуются еще и фитинги

Чтобы было проще ориентироваться по области применения, на ППР трубы, вдоль, наносят цветные полосы. Те, которые предназначены для холодной воды, обозначены синим (голубым), для ГВС и отопления обозначены красным, универсальные — оранжевым. У некоторых производителей принята иная маркировка. Они красным отмечают изделия для отопления и ГВС, а на те, что предназначены для холодной маркировку не наносят.

Из сказанного выше можно сделать следующие выводы: монтаж водопровода из полипропиленовых труб в квартире лучше делать из PN 16 для холодной воды и PN20 для ГВС. В частном доме можно обойтись PN 10 До холодной воды и PN 20 для ГВС.

Разводка металлопластиковых труб в ванной. Как заставить воду маршировать строем или правильная разводка труб в ванной

Mullvatt 11 августа, 2016 Специализация: Капитальные строительные работы (закладка фундамента, возведение стен, конструирование крыши и т.п.). Внутренние строительные работы (прокладка внутренних коммуникаций, черновая и чистовая отделка). Хобби: мобильная связь, высокие технологии, компьютерная техника, программирование.

Грамотная разводка труб– залог правильного функционирования сантехнических приборов.

Правильная разводка труб в ванной – залог комфорта при принятии ванны или душа. Именно эту мысль я около часа разъяснял полковнику полиции, который решил отделать стены декоративной штукатуркой, не заменив и не замаскировав перед этим инженерные системы.

Это только с виду кажется, что все просто. Но немногие знают, как правильно осуществляется разводка воды в ванной. Ведь малейший просчет в этом деле – и все прелести, как то: протекающий потолок у соседей, кипяток в душе при сливе воды в туалете или постоянная ошибка стиралки при включении, вам обеспечены.

Могу сразу сказать, что мое красноречие меня не подвело и сей мужественный человек не стал экономить, делая всю работу своими руками. Он оторвал от сердца некоторое количество кровно заработанных рублей и заплатил их мне. Сразу отчитаюсь, что разводка водопровода была мною произведена с максимально возможным качеством.

Но тем из вас, кто привык встречать трудности грудью, я все же расскажу, как выполняется разводка труб в ванной своими руками. Если знать некоторые тонкости и нюансы, можно все сделать красиво и качественно, хотя не очень быстро.

Выбор способа укладки труб

Обустройство водотранспортных систем из металлических пластиковых или металлопластиковых труб в ванной комнате начинается с выбора способа их прокладки. Особенно этот вопрос критичен для владельцев небольших квартир в домах постройки середины прошлого века. Там сантехнические помещения не отличаются простором, поэтому каждый сантиметр свободной площади ценится на вес золота.

Схемы разводки труб в ванной.

Разводка сантехники производится двумя способами (лично я других не знаю):

  • скрытым;
  • открытым.

Сразу предупрежу, пока вы не побежали долбить стены. Нельзя прокладывать скрытым способом любые трубопроводы с разъемными соединениями. К ним, например, относятся металлопластиковые трубы с компрессионными фитингами, резьбовые фитинги для стыковки труб из полипропилена с металлическими деталями, ниппели, сгоны и так далее. Эти участки должны обязательно прокладываться открыто, даже если остальная часть трубы замурована в бетон.

Никаких проблем не будет при скрытой прокладке труб из полипропилена и металлопластика (в последнем случае для стыковки нужно использовать обжимные фитинги).

То есть, что я хочу сказать. Схема разводки труб в ванной и туалете зависит не только от вашего желания, но и от разновидности используемого материала. Именно поэтому я повел об этом речь с самого начала, чтобы вы знали, как грамотно сделать выбор необходимого материала.

Разводка металлопластиковых труб в ванной. Как заставить воду маршировать строем или правильная разводка труб в ванной

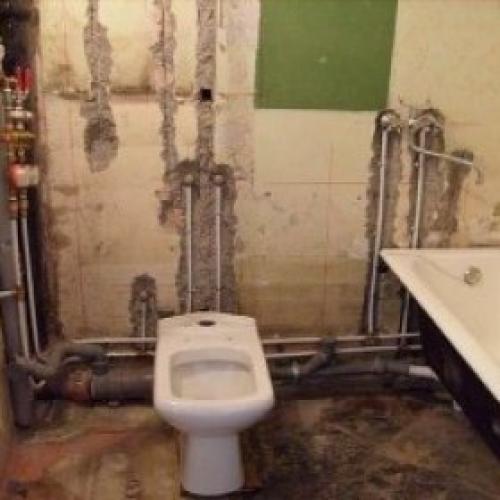

При скрытой разводке трубы нужно вмуровывать в стены.

Скрытая разводка труб имеет как плюсы, так и минусы. Я составил небольшую таблицу, в которой все они подробно описаны.

ПреимуществаНедостатки
Все инженерные коммуникации, проложенные в толще стен, скрыты от глаз, то есть не портят изысканный дизайн вашей ванной комнаты.При выборе скрытого способа прокладки вы автоматически ограничиваете себя в выборе доступных разновидностей труб. О разборных соединениях придется забыть, нужно будет паять пластик.
Скрытая прокладка труб позволяет в дальнейшем расставить сантехнические приборы и мебель вплотную к стенам, что положительно отражается на восприятии помещения и позволяет экономить полезную площадь.Подготовительные работы занимают много времени и очень трудоемки. Для труб нужно проделывать штробы в стенах, а это очень шумно, грязно, долго и хлопотно.
В случае возникновения пожара полимерные трубы не будут повреждены открытым пламенем.Если вы собираетесь вмуровывать трубы в стены, собирать их нужно очень точно, собирать инженерную систему нужно максимально точно, иначе детали не станут в предназначенные для этого места. Придется либо перепаивать, либо додалбливать стену. И то и другое я делать второй раз не люблю.
Возможная течь в трубе проявляется не сразу. И скорее всего о ней сообщат вам соседи с очень злыми глазами. Но моему клиенту это не грозит. Кто захочет ссориться с полковником полиции.
При необходимости ремонта (если соседи все же побеспокоят) придется демонтировать декоративное покрытие, что автоматически означает начало нового ремонта. Это не только неприятно, но и больно с точки зрения финансов.

Разводка труб в ванной размеры. Какие трубы подойдут

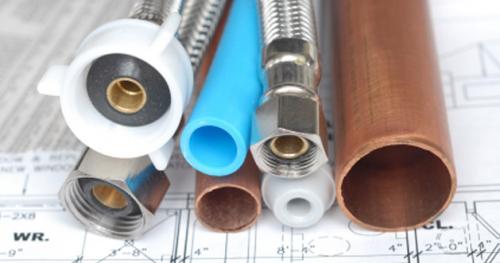

Сегодня трубы, использующиеся для разводки сантехники в ванной комнате, могут быть изготовлены из таких материалов как:

  • нержавеющая сталь;
  • медь;
  • металлопластик;
  • полипропилен;
  • сшитый полиэтилен.

Разводка труб в ванной размеры. Какие трубы подойдут

Виды труб

Большая часть людей предпочитает использовать трубы из полипропилена или пластика. Для горячей воды подходит металлопластиковый трубопровод. А если принять во внимание срок службы, то полотенцесушитель из стали в этом плане лучше, чем латунный.

Разводка труб в ванной размеры. Какие трубы подойдут

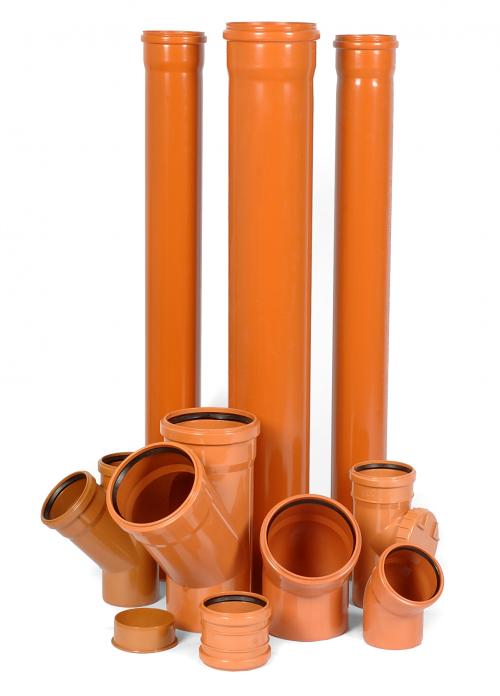

Современные канализационные трубы делаются из пластика с разной толщиной стенок и разным диаметром

Стальные трубы используются крайне редко, так как их монтаж своими руками сложен и они дороги в цене. Медные трубы обладают высокой коррозионной стойкостью и прочностью. Но монтаж такого трубопровода своими руками требует использование специального оборудования.

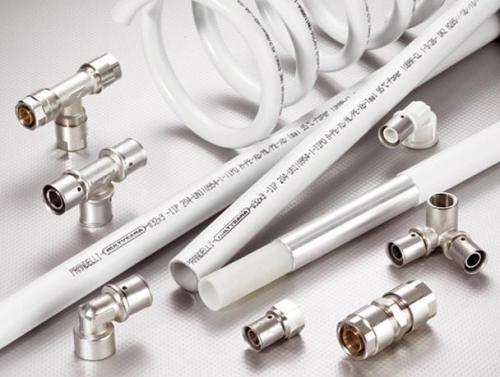

Металлопластиковые трубы уже лучше, так как хорошо противостоят коррозии, довольно гибкие, но, тем не менее, надежные. Соединять такие трубы следует при помощи специальных фитингов, которые дороги в цене. Если разводка будет выполнена с ошибками, то это чревато расслоением труб.

Разводка труб в ванной размеры. Какие трубы подойдут

Металлопластиковые трубы наиболее популярны

У полипропиленовых труб имеются свои недостатки. Один из них заключается в высоком коэффициенте температурного расширения. Многие достоинства от предыдущих материалов вобрали в себя трубы из сшитого полиэтилена. Но есть и весомые недостатки – это высокая стоимость и необходимость использования дорого особого инструмента.
