Разводка труб в ванной и туалете. С чего начинается разводка труб

Многие начинающие мастера сразу берут в руки ключ и трубу, после чего приступают к делу. Такой подход к делу, даже для себя, является вовсе неправильным. Начинать работу нужно с того, что создаётся план или схема разводки, посредством которых определяется количество необходимого материала, просчитывается расход воды и затраты на покупки.

Начинается выполнение схемы с того, что выбирается перечень оборудования, которое планируется разместить в санузле. Если в квартире или доме ванная комната и туалет разделены между собой, то разводка труб будет выполняться отдельно для каждой комнаты. В совмещённом санузле все намного проще, так как схема понадобится только одна. Как только принято решение, какие сантехнические потребители будут размещены в ванной комнате и туалете, можно перейти к этапу выбора трубопровода соответствующих размеров для канализации.

Разводка труб включает в себя не только монтаж подводящего водопровода, но ещё и системы канализации. Эти работы нужно проводить параллельно, чтобы не понадобился повторный ремонт.

Для этого имеются уже готовые таблицы, в которых представлена вся необходимая информация для выбора канализационных труб.

Подача воды выполняется с помощью нескольких диаметров трубопровода, составляющие ½ и ¾ дюйма. Составляя схему, нужно ориентироваться на следующие значения:

для душевой кабины и ванной нужно подводить два трубопровода: горячее и холодное водоснабжение, а также канализация;
умывальник и раковина также нуждается в подведении двух труб подачи воды и канализации;
к биде подключается горячая и холодная вода, а также канализация;
к унитазу подводится только холодная вода и канализация;
если в ванной размещается стиральная машинка, то к ней подводится холодная вода и канализация.

Чтобы произвести точные расчёты, нужно расчертить схему в соответствии с размерами комнаты. На схеме нужно распределить все потребители сантехники, после чего приступать к расчёту необходимого материала. На схеме обозначаются все планируемые к подключению потребители, распределяя их канализационное подключение следующим образом:

Ближе всего к центральному стояку должен располагаться унитаз. Он должен располагаться на коротком расстоянии от слива, что позволит избежать засоров в трубопроводе, а также неприятного запаха.
Рядом с унитазом монтируется при помощи соответствующих фитингов слив для ванной, душевой кабинки, а также умывальника и раковины.
Слив стиральной машинки можно вывести в виде отдельного отверстия в центральном стояке.

Разводка труб канализации должна иметь соответствующие уклоны, что позволит исключить образование засоров в трубопроводе.

Первоначально рекомендуется выполнить прокладку канализационных труб в ванной, после чего приступать к монтажу водопровода. Специалисты могут выполнять прокладку водопровода и канализации параллельно, однако этого делать не рекомендуется начинающим мастерам, так как могут проявиться недоработки.

Разводка труб в ванной в частном доме. Виды разводки труб в ванной комнате

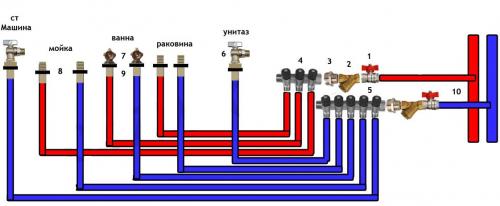

Коллекторная

Разводка коллекторного типа считается более удобным и практичным вариантом. При такой схеме каждая отдельная единица сантехнического оборудования в раздельном или в совмещенном санузле параллельно подключается к основной водопроводной магистрали. Автономность приборов обеспечивается отдельными кранами, подключенными к специальному элементу — коллектору.

Такая система позволяет регулировать подачу или полностью перекрывать воду к любому из потребителей. Для распределения горячих и холодных водных потоков используются отдельные коллекторные узлы, на каждый из которых устанавливают запорный кран.

Подобное решение имеет массу преимуществ:

в системе отсутствуют перепады давления даже при одновременном функционировании всех сантехнических приборов;
при недостаточном давлении в центральном водопроводе имеется возможность временного отключения подачи воды на одну из точек с целью увеличения напора на других;
профилактику или ремонт сантехнического оборудования можно проводить поочередно, не отключая полностью воду в комнате, где оно расположено;
в связи с почти полным отсутствием промежуточных соединений риск появления течи сводится к минимуму, поэтому монтаж труб можно выполнять скрытым методом.

К недостаткам разводки коллекторного типа можно отнести более высокую ее себестоимость в связи с увеличенным расходом материалов и комплектующих и необходимостью привлечения специалистов, т.к. непрофессионал не сможет самостоятельно разработать сложный проект с точными расчетами и правильно выполнить монтаж всех элементов системы.

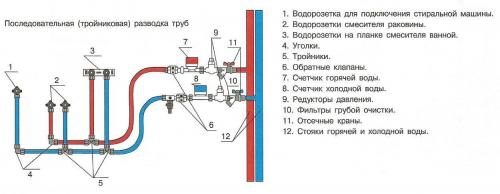

Последовательная

Данная система отличается простотой как на этапе создания проекта, так и при выполнении работ. Принцип ее конструкции заключается в следующем: от холодного и горячего стояков делаются отводы к первой водозаборной точке, от нее — ко второй и т.д. Подача воды на сантехнические приборы и ее дальнейший транзит осуществляется посредством тройников, монтируемых на трубы рядом с каждой точкой.

Последовательную схему подключения водоснабжения рекомендуется использовать на объектах с небольшим количеством потребляющего оборудования, иначе она будет неэффективной. При одновременном включении сразу нескольких сантехнических устройств напор в каждом из них будет слабым, а иногда и недостаточным для нормальной работы.

Еще одним недостатком такой системы является отсутствие функции индивидуального отключения приборов при проведении их ремонта или профилактики.

Однако есть у последовательного подключения и положительные качества:

возможность самостоятельного создания проекта и его реализации (при наличии соответствующих инструментов и оборудования);
экономия средств на материалах;
быстрый и простой монтаж.

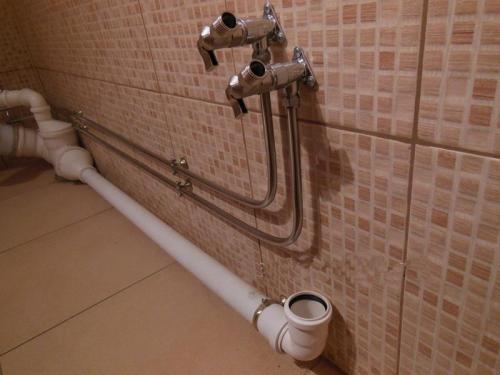

Разводка труб в ванной на два смесителя. Разводка труб в ванной и туалете

Когда наступает время ремонта ванной и туалета, приходится менять инженерные коммуникации: демонтировать старые трубы и прокладывать новые. Самостоятельная разводка труб в ванной возможна, если разработать схему этого процесса.

Зачем нужна схема разводки?

Чтобы получить качественный результат. Если есть схема, можно точно рассчитать количество отводов и точек подключения, сэкономить расходные материалы, подключить сантехнику быстро и начать ей пользоваться.

Предлагаем рассмотреть примеры разводки труб в ванной, чтобы знать, как проектировать систему. Если самостоятельное составление подобной схемы выглядит сложным, стоит позвать сантехника.

Как составить схему разводки труб

Схема подключений будет состоять из таких деталей:

запорные краны;
счетчики на воду;
соединители: тройники, переходники, уголки, муфты;
клапаны;
подвод к сушилке для полотенец;
коллектор для канализации.

Сначала рисуют точный план комнаты. На плане в масштабе указывают, где расположены сантехнические приборы, шкафы, стиральная машина и другая техника. Расстановку важно продумать, чтобы к унитазу, раковине и бытовой технике можно было свободно подходить, и двери открывались без проблем. На схеме разводки полипропиленовых труб должны быть указаны размеры элементов.

Обратите внимание! Если санузел отделен от ванной, нужно составлять схему разводки одновременно. Потому что приборы подключаются к общей системе.

Выбирают тип разводки коммуникаций — последовательную или коллекторную. Об этом мы расскажем ниже.
Вычерчивают на плане комнаты с приборами и мебелью водопроводные и канализационные трубы. Вычерчивают по таким правилам:

Не допускают пересечения труб. Они могут пересечься только в случае, если их невозможно развести.
Расставляют сантехнику и счетчики на воду так, чтобы к ним можно было подойти.
Прокладывают подводящие и канализационные трубы рядом, чтобы закрыть в один короб.
Делают так мало соединений, насколько это возможно. Потому что каждое соединение уменьшает прочность системы и увеличивает риск аварий.

Важно! Чем проще разводка труб, тем лучше. Желательно прокладывать их под полом.

Подсчитывают длину труб и количество дополнительных элементов.
Выбирают тип монтажа — открытый или закрытый. Об этом расскажем ниже.

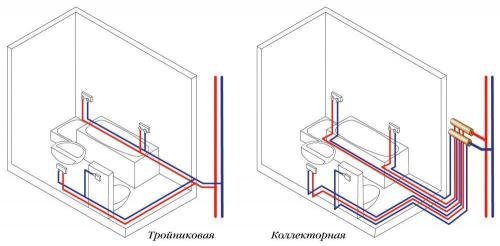

Виды разводки труб

Разводка труб бывает последовательной, коллекторной и комбинированной.

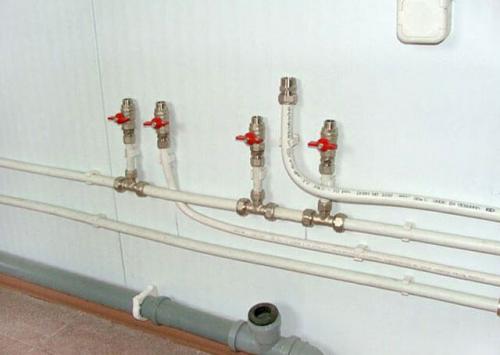

Разводка последовательного типа

Это последовательное подключение приборов и оборудования к одной водопроводной трубе с помощью тройников. Последовательная разводка водопровода в доме подходит для ванных и туалетов с небольшим количеством сантехники и бытовой техники. Ее вмуровывают в стену или прокладывают открытым способом по окончании отделки.

Преимущества последовательной разводки труб — простота (справится человек без опыта), компактность (труба с тройниками занимает минимум места), экономичность (уходит минимум расходных материалов: труб, кранов, фитингов).
Недостаток такой схемы подключения сантехники — неудовлетворительная работа при подключении нескольких точек из-за падения напора воды и большое количество соединений.

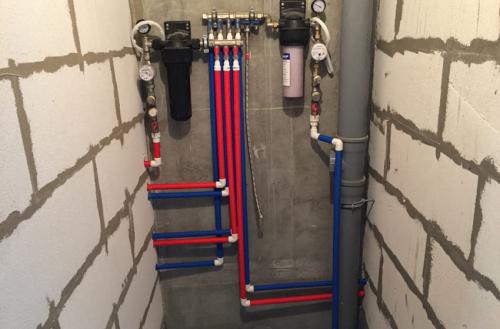

Коллекторный тип разводки труб

Способ предполагает выведение отдельной трубы для каждой точки потребления воды.

Преимущество коллекторной разводки труб — возможность ремонта трубопровода без отключения всей системы, так как к каждому прибору относится своя подводящая пара. То есть, подачу воды можно регулировать кранами и полностью прекращать, если что-то вышло из строя.
Недостаток коллекторной разводки — необходимость прятать большое количество труб, ведущих от коллектора. Еще такая разводка сложна для новичка: чтобы все проложить и подключить, придется постараться и выделить большое количество времени для работы. Если ни сил, ни навыков, ни свободного времени нет, лучше вызвать сантехника. А еще коллекторная разводка — это дорого: придется покупать большое количество труб.

Разводка труб в ванной с водонагревателем. Типы разводки инженерных коммуникаций + видео обзор

Перед началом проектированием разводки полипропиленовых труб в ванной и туалете, нужно ознакомиться с возможными вариантами. Технология в корне меняется, равно и в случаях с металлом и металлопластиком. В любом случае различают два типа монтируемых сантехнических конструкций трубопроводов водяного снабжения.

Разводка последовательного типа

Это самый экономичный способ организовать подачу воды. Технология предполагает протяжку отвода от горячего или холодного стояка к ближайшему потребителю. От него через тройник трубопровод идет к следующему прибору, и так далее до самого дальнего. Система надежна, но такую разводку труб используют там, где нет необходимости подсоединять большое количество точек потребления.

Среди плюсов нужно отметить простоту монтажа, легкость проектирования, малый расход материалов. Разводка будет эффективной в совмещенных санузлах. Но если подсоединить много приборов, и включить их одновременно, напор может упасть настолько, что его будет недостаточно для безопасной эксплуатации, например, стиральной машины. В остальном последовательное подключение эффективно.

Коллекторный тип разводки

При этой схеме предполагается, что магистраль имеет столько же отводов, сколько точек расхода воды будет подключено к стояку. Материалов придется израсходовать больше, процесс монтажа трудоемкий. Но все это перекрывают плюсы, которыми обладает такая разводка труб. При необходимости можно отключить одного потребителя, оставив работать остальные.

Из плюсов, давление распределяется равномерно, даже если включить все краны, бытовую технику, напор останется мощным. Можно отключать ненужную, редко используемую технику, снимать и ремонтировать ее, производить подключение поэтапно. В последнем случае на этапе проектировки нужно запланировать необходимое количество отводов.

Разводка полипропиленовых труб в ванной. Маркировка и область применения

Начинать монтаж водопровода из полипропиленовых труб надо с выбора типа труб. Они есть однослойные и трехслойные, отличаются еще толщиной стенки и, соответственно, имеют разное назначение. Чтобы было проще ориентироваться, их маркируют:

PN10 — однослойные трубы, предназначенные для холодной воды в трубопроводах с небольшим давлением. Подходят для разводки полипропиленового водопровода в частных домах.
PN16 — однослойные трубы с более толстой стенкой. Использоваться могут как для транспортировки холодной воды в системах с повышенным давлением (централизованных), так и для разводки системы ГВС. Максимально допустимая температура +50°C.
PN20 — трехслойные трубы с армирующим слоем из стекловолокна. Применяться могут для монтажа водопровода для транспортировки горячей воды, низкотемпературных систем отопления. Максимальная температура +90°C.
PN25 — трехслойные трубы, армированные алюминиевой фольгой. Используются в основном для отопления, можно использовать для ГВС, но экономически это нецелесообразно: это наиболее дорогие трубы, а их качества для ГВС чрезмерны.

По цветам есть трубы из полипропилена серого и белого цвета. На качестве это никак не отображается, так что выбирайте по эстетическим предпочтениям. Некоторые фирмы (в основном немецкие) свои изделия окрашивают в зеленый цвет. Если разводка будет скрытой — в стенах или в полу — лучше ничего не найдешь, так как немцы — лидеры по качеству.

Для монтажа системы водопровода из полипропиленовых труб потребуются еще и фитинги

Чтобы было проще ориентироваться по области применения, на ППР трубы, вдоль, наносят цветные полосы. Те, которые предназначены для холодной воды, обозначены синим (голубым), для ГВС и отопления обозначены красным, универсальные — оранжевым. У некоторых производителей принята иная маркировка. Они красным отмечают изделия для отопления и ГВС, а на те, что предназначены для холодной маркировку не наносят.

Из сказанного выше можно сделать следующие выводы: монтаж водопровода из полипропиленовых труб в квартире лучше делать из PN 16 для холодной воды и PN20 для ГВС. В частном доме можно обойтись PN 10 До холодной воды и PN 20 для ГВС.

Разводка воды в квартире полипропиленом. Преимущества полипропиленовых труб

Полипропилен представляет собой термопластичный полимер, получаемый из производных этилена. На сегодняшний день этот материал является вторым по распространенности пластиком в мире, уступая только полиэтилену. И трубы, изготовленные из полипропилена, с каждым годом все больше вытесняют устаревшие аналоги из стали. Во многом это обусловлено повышенной долговечностью и стойкостью к воздействиям агрессивных сред. Там, где стальные трубы сравнительно быстро придут в негодность, полипропиленовые способны прослужить до 50 и более лет. Но, помимо этого, есть и другие достоинства.

Внутренняя поверхность качественных полипропиленовых труб на стадии производства проходит специальную обработку, которая в ходе их эксплуатации снижает скорость формирования твердых отложений на стенках. Таким образом, полипропиленовые трубы засоряются гораздо медленнее, чем их аналоги из стали.

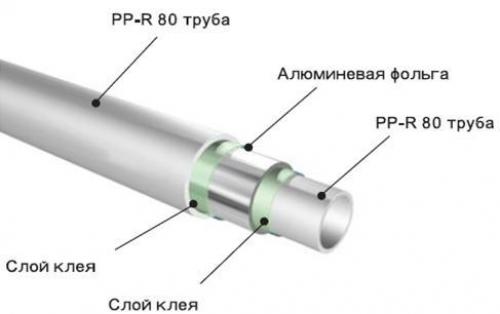

Схема устройства полипропиленовой трубы
Низкая теплопроводность полипропилена – на поверхности не выступает конденсат, который может испортить внешний вид отделки стены и пола рядом с трубой либо привести к повышенной влажности и появлению плесени в помещении.
Легкий вес – перевозка, погрузка, разгрузка и ручная переноска труб из полипропилена не является ни для кого проблемой.
Высокая доступность и большой выбор комплектующих – в любом сантехническом магазине вы без проблем сможете найти и приобрести различные фитинги, краны и прочие детали, необходимые для монтажа сетей из полипропиленовых труб.
Полипропиленовые трубы MeerPlast и соединительные детали к ним (фитинги)
Низкая цена – обустройство качественного водопровода из полипропилена не требует больших затрат.
Универсальность – существует множество марок труб из полипропилена, различающихся по своим характеристикам. Потому можно прокладывать не только линии холодного водоснабжения, но и магистрали ГВС и отопления. Главное – подобрать качественную трубу соответствующей марки.
Простота монтажа – совокупность преимуществ, изложенных выше, делает полипропиленовые трубы материалом, с которым без проблем смогут работать даже те, кто не имеет большого опыта в сантехнике. Потому сделать водопровод из них можно своими руками.

Источник: https://avtonomnoe-vodosnabzhenie.aystroika.info/novosti/sostavlyaem-shemu-razvodki-vody-v-kvartire-vybor-sposoba-razvodki-vody-v-kvartire

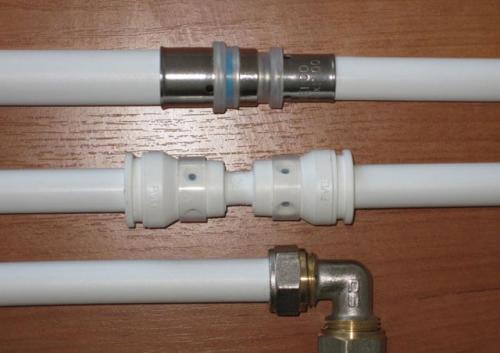

Разводка металлопластиковых труб в ванной. Несколько слов о разводке водопроводной системы

Разводка металлопластиковых труб своими руками в целом несложна; начинается процесс с монтажа на стояке шаровых кранов. На этой стадии необходимо особенно тщательно выбрать арматуру, отдавая предпочтение качественным изделиям, пригодным к использованию при значениях рабочего давления не менее 60 атм. и температуры около 150°С.

Понятно, что, поскольку за качество китайской продукции никто не в силах поручиться и подвести она может в любой момент, лучше всего избегать её приобретения, останавливаясь на более дорогих, но надёжных вариантах.

Тем более это существенно, если учесть, что именно посредством шаровых кранов в случае возникновения протечки системы перекрывают поступление в квартиру воды.

Выбрав хорошие краны и установив их, можно продолжать монтировать водопровод из металлопластиковых труб своими руками.

Следующие подготовительные стадии обустройства системы подачи воды:

Установка фильтра для глубокой очистки и водосчётчика.
Монтаж фильтра, предназначенного для тонкой очистки.
Введение в схему редуктора давления.
Установка коллектора, от которого впоследствии будут отводиться металлические трубы, соединяемые разнообразными способами и впоследствии подключаемые к приборам сантехнического назначения.

Несмотря на то, что внутренняя поверхность из сшитого полиэтилена достаточно устойчива к воздействию мелких абразивных частиц, установка в систему с металлопластиковыми трубами фильтров очистки необходима: большое количество песка, металлических частиц или кусочков окалины способно повредить не только трубопровод, но и выходные приборы.

Коллектор необходимо монтировать, чтобы обеспечить одинаковую по интенсивности подачу влаги от общего стояка ко всем сантехническим элементам — раковинам, стиральной машинке и унитазу.

Обычно в коллекторе предусмотрено от двух до четырёх выходов. Если в доме больше требующих подвода жидкости устройств, есть возможность выбрать коллекторы с соответствующим количеством выходных отверстий.

Разводка труб в санузле. Схемы разводки санузла

Имеет значение, объединен ли туалет с ванной, или же это обособленные помещения. При правильной разводке труб в ванной и туалете раздельного типа водяного давления должно быть достаточно, чтобы можно было пользоваться ими одновременно. В совмещенном санузле такой необходимости нет, но имеются иные особенности.

Объединенный санузел

Разводка труб в санузлах такого типа может быть последовательной. Один человек, пользующийся ванной, душем или унитазом – максимум нагрузки. Падения давления нет, и напор будет всегда достаточным. Отдельную линию можно провести разве что к стиральной машине.

Туалет

В большинстве случаев разводка труб в туалетах предполагает врезку в стояк. В этой комнате есть только один потребитель – унитаз. И чтобы спускаемая вода не становилась причиной нехватки давления в душевой комнате, достаточно организовать отдельную линию. Но и это делать не обязательно ввиду минимального расхода воды.

Ванная

В этом помещении часть устанавливают стиральную машину, которая в период набора воды может лишить систему требуемого давления. Подача воды должна быть обособленной. То же касается душа. Перепад давления приносит дискомфорт, так как резко меняется температура, и мыться под таким душем нет никакого желания.
