Централизованные системы и схемы водоснабжения. Системы горячего водоснабжения

Централизованные системы и схемы водоснабжения. Системы горячего водоснабжения

Обеспечение здания горячей водой необходимо для комфортного проживания людей. Горячая вода необходима для гигиенических процедур, бытовых нужд, поддержания чистоты в доме. Плановые отключение горячей воды всегда вызывает дискомфорт. Существуют две основные системы горячего водоснабжения: централизованная и местная.
Централизованные системы горячего водоснабжения обеспечивают горячей водой несколько зданий, микрорайон или даже город, в то время как местная система горячего водоснабжения – это отдельная подогревательная установка, обслуживающая одно здание или помещения (водонагреватели, газовые колонки). По способу подготовки и нагрева воды системы горячего водоснабжения подразделяют:

• Закрытие. Нагрев воды осуществляется в теплообменных аппаратах, где теплоносителем выступает вода системы отопления, протекающая по трубопроводам. Холодная вода забирает тепло от нагретых труб, нагревается и подается в систему горячего водоснабжения. В этом случае теплоноситель и холодная вода не контактируют, что исключает риск ухудшения качеств питьевой воды.
• Открытые. Горячую воду получают путем смешивания холодной воды и горячей воды взятой из системы отопления. Данная система распространение не получила. Возможно загрязнение питьевой воды водой из системы отопления, имеющей плохое качество.

Современное горячее водоснабжение зданий состоит из системы трубопроводов, арматуры и фасонных элементов. Сюда же входит нагревательная установка и насосы. Устраиваемые в ванных комнатах полотенцесушители подключают к системе горячего водоснабжения либо к системе отопления. Если условия трассировки трубопроводов не позволяют подключиться к этим системам, устанавливают электрические полотенцесушители.

Современное горячее водоснабжение зданий состоит из системы трубопроводов, арматуры и фасонных элементов. Сюда же входит нагревательная установка и насосы.

Устраиваемые в ванных комнатах полотенцесушители подключают к системе горячего водоснабжения либо к системе отопления. Если условия трассировки трубопроводов не позволяют подключиться к этим системам, устанавливают электрические полотенцесушители.

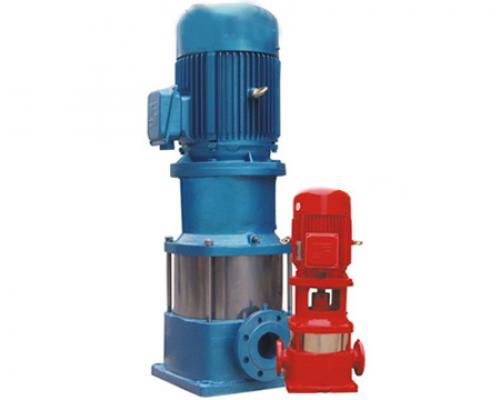

Насосные установки располагают в отдельных помещениях. В помещение насосной станции должен быть сделан отдельный вход на улицу, либо лестничную клетку. Количество насосов должно быть не менее двух, один из которых должен быть резервным. В помещении должна быть выполнена шумоизоляция. Располагать насосы под жилыми комнатами и рабочими кабинетами не разрешается.
Водоснабжение и водоотведение общественных зданий обеспечивает комфортную эксплуатацию этих зданий, подавая воду не только на питьевые нужды, но и на производственные и поливочные. Образующиеся сточные воды после производства, бытовые отходы отводятся через систему канализации на очистные сооружения со сбросом в водоемы без вреда природной среде.

Сегодня водоснабжение зданий проектируется таким образом, чтобы система работала без аварий и перебоев в подаче. Выбор материала труб и фитингов влияет на долговечность системы, надежность и простоту монтажа и эксплуатации. Систему противопожарного водоснабжения следует выполнять из стальных труб. Хозяйственно-питьевой водопровод можно прокладывать из полиэтиленовых, полипропиленовых, металлопластиковых труб. Места подверженные протечкам – это фитинги и соединительные элементы. Для обеспечения герметичности соединений, следует покупать изделия известных фирм, которые не используют в своем производстве некачественные сплавы металлов. Выбор диаметра и материала трубопроводов производится на основе гидравлических расчетов системы с нормативной скоростью движения воды по трубам. Маленькая скорость движения воды вызывает отложение на стенках труб и нагревание воды, высокие скорости повышают сопротивление в системе и шум в трубах.
В случае если в квартире изначально не было предусмотрена установка гидромассажных ванн, джакузи и подобных приборов, следует изучить инструкцию, так как чаще всего качество воды для таких приборов должно быть выше. Это необходимо для элементов, форсунок и арматуры прибора, чтобы он раньше времени не вышел из строя.

Нецентрализованное водоснабжение. 3. Гигиенические требования к нецентрализованному (местному) водоснабжению

Нецентрализованное (местное) водоснабжение – это система использования для питьевых и хозяйственных нужд воды подземных источников – колодцев, каптажей (камер накопления воды ключей и родников). Вода источников нецентрализованного водоснабжения употребляется населением без предварительной очистки. Она должна быть безопасной по эпидемическим показателям, безвредной по химическому составу, иметь благоприятные органолептические свойства. При санитарном надзоре за источниками нецентрализованного водоснабжения используется перечень показателей, установленный СанПиН 2.1.4.1175 - 02 «Требования к качеству воды нецентрализованного водоснабжения. Санитарная охрана источников» запах – не более 2-3 баллов; привкус – не более 2-3 баллов; цветность - не более 30^о; прозрачность – не менее 30 см по шрифту; мутность – не более 2 мг/л; нитраты – не более 45 мг/л; общее микробное число – не более 100 в 1 мл. Содержание химических веществ не должно превышать ПДК.

Место для устройства колодца должно располагаться на незагрязненном возвышенном участке, выше (по потоку грунтовых вод) от существующих и возможных источников загрязнения, удаленном не менее чем на 50 м от уборных, выгребных ям, сетей канализации, скотных дворов, мест захоронения людей и животных, складов удобрений и ядохимикатов. Для устройства колодцев и каптажей используют водоносные горизонты, защищенные с поверхности водонепроницаемыми породами.

Существуют определенные требования к устройству и оборудованию водозаборных сооружений. Облицовка стенок шахты колодца производится водонепроницаемыми креплениями. В верхней части шахты устраивают глиняный замок глубиной 2 м и шириной 1 м. Поверх глины оборудуют отмосток из асфальта, бетона, кирпича или камня с уклоном от колодца. Колодец оборудуют навесом, крышкой и общественным ведром. Верх колодца должен быть не менее чем на 0,8 м выше поверхности земли. Это предотвращает попадание в колодец грунтовых, ливневых, талых вод и других загрязнений. Для предупреждения возникновения в воде мути на дне колодца должен находиться фильтрующий слой из гравия толщиной 20 - 30 см. Не разрешается поднимать воду из колодца личными ведрами, а также черпать воду из общественного ведра своими черпаками. Для подъема воды из шахты вместо общественных ведер предпочтительнее использовать насосы. В радиусе 20 м от колодца не допускается полоскание и стирка белья, водопой животных и мытье разного рода предметов. Территория вокруг каптажей и колодцев ограждают и содержат в чистоте.

Как определить категорию водоснабжения. Надежность водозаборных сооружений.

На надежность водозаборов влияют следующие факторы: время (продолжительность эксплуатации), метеорологические, гидрологические и гидрогеологические, биохимические и механические.

Фактор временипроявляется в старении сооружений и оборудования, цикличности изменения водопотребления в течении суток и по сезонам года.

Метеорологические факторызаключаются в изменении температуры воды и воздуха, появлении льда и шуги, изменений уровня и качества воды, перемерзании и пересыхании источников водоснабжения, наступления паводков и т.д. Действию этого вида факторов наиболее подвержены поверхностные водозаборы.

Гидрологическиеигидрогеологические факторыхарактеризуют изменение расходов поверхностных и подземных вод, колебания качества воды, движение наносов и изменение свойств водоносных горизонтов.

Кбиохимическим факторамотносятся фитопланктон, зоопланктон, рыб и животных.

Кмеханическим факторамотносятся судоходство, сплав леса, работу строительных механизмов, передвижения наносов и деформацию грунтов.

Надежность водозабора определяется надежностью (обеспеченностью) источника водоснабжения и надежностью сооружений и оборудования.Надежность источниказависит от обеспеченности расчетных расходов и уровней воды, эти параметры нормируются в зависимости от категории водозаборов п.5.80 СНиП 2.04.02-84. Категории водозаборов в общем соответствуют категориям систем водоснабжения.

Централизованное водоснабжение примеры. Классификация

Классифицировать системы водоснабжения можно по нескольким критериям, которые в обязательном порядке характерны для каждого водопровода.

Выделяют пять видов водоснабжения по назначению.

• Централизованное водоснабжение городов и поселков предусматривает коммунальную собственность всей инфраструктуры с тем расчетом, что вода подается всем пользователям на общих принципах. Такой вариант хорош тем, что в случае поломки ремонтом занимается государственная структура, содержащая в своем штате необходимых специалистов.

Недостатком является то, что в нашей стране государственные системы нередко работают посредственно и не обеспечивают высшего качества обслуживания. Обычно такие системы подают воду, классифицируемую как питьевую, хотя реальный уровень качества может этому не соответствовать. В крупных городах централизованное водоснабжение не только холодное, но и горячее – в систему входят также котельные и отдельный водовод для подачи горячей воды.

• Децентрализованное водоснабжение является антиподом центрального, поскольку здесь каждый хозяин обеспечивает подачу воды для себя самостоятельно, без участия центра. При этом имеется в виду как внутреннее водоснабжение промышленного предприятия, так и водопровод одного или нескольких участков, который никак не связан с системой окружающих участков. Нецентрализованное снабжение бывает и техническим, и питьевым: смотря какая вода нужна потребителю, и откуда он ее берет.
• Системы сельскохозяйственного водоснабжения практически всегда подают воду среднего качества, которая не дотягивает до питьевой, но и не является технической в худшем смысле этого слова. Такое водоснабжение всегда исключительно холодное, вода отсюда обычно пригодна только для полива угодий, а для других целей не подходит.
• Противопожарное снабжение подает воду в том виде, в каком она есть, каких-либо требований к ее качеству не выдвигается.
• Комбинированные водопроводы предназначаются для доставки воды нескольких из вышеописанных типов, поэтому вода в них должна соответствовать наиболее высокому из стандартов.

Источник: https://avtonomnoe-vodosnabzhenie.aystroika.info/stati/centralizovannaya-ili-decentralizovannaya-voda-gigiena-konspekt-lekciy-lekci-sistemy

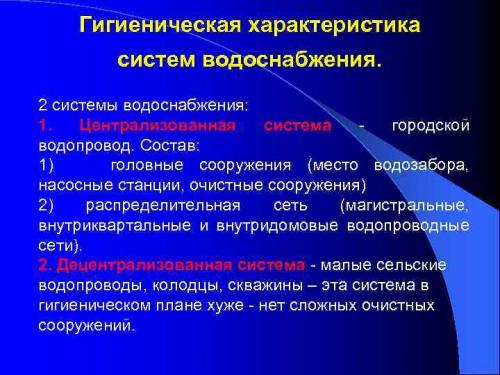

Централизованное водоснабжение гигиена. Гигиеническая характеристика централизованной и децентрализованной систем водоснабжения. Зоны санитарной охраны водоисточников.

Ответ.

Центральное водоснабжение  является наиболее удобным для населения и наиболее удовлетворительным по всем гигиеническим требованиям. Центральное водоснабжение предусматривает единую систему подачи воды в дос­таточном количестве и высокого качества (удовлетворяющей ГОСТу "Вода питьевая") для пищевых, хозяйственных, санитарных целей. В этом и заклю­чается его гигиеническое и противоэпидемическое значение.

Центральное водоснабжение обеспечивается с помощью водопровода. Водопроводы имеются в городах, крупных поселках.

Устройство водопровода.

Центральное водоснабжение чаще всего производится из поверхностных водоемов (рек, водохранилищ, озер), так как для центрального водоснабже­ния обычно необходимы большие объемы воды.

Воду стараются забирать как можно дальше от всевозможных источников-загрязнителей. При заборе воды из реки (что бывает чаще всего) воду берут по течению выше города, стоянок судов и других источников загрязне­ния.

Система центрального водоснабжения принципиально включает в себя 3 основные части:

Водозаборные сооружения

Очистные сооружения (водопроводная станция).

Распределительная сеть

Приблизительная схема водопровода представлена следующими звеньями:

Приемники воды  располагают как можно дальше от берега на рас­стоянии 40-70 см от дна, входное отверстие защищают решеткой

Насосная станция 1-го подъема  обеспечивает непосредственно забор воды и подачу ее на водопроводную станцию

Очистные сооружения -  здесь осуществляется очистка и обеззара­живание воды (см. соответствующие вопросы)

Насосная станция 2-го подъема -  подает воду с водопроводной станции на водонапорную башню.

Водонапорная башня  - обеспечивает напор воды для ее доставки до потребителей по разводящей водопроводной сети.

Разводящая водопроводная сеть -  обеспечивает непосредственно поступление воды в отдельные здания, квартиры и т.д.

Местное водоснабжение применяется в небольших населенных пунктах , при этом используется вода подземных водоисточников.

Для местного водоснабжения применяются  колодцы.

Колодцы бывают:

Шахтные.  Устраиваются в виде шахты с деревянными, кирпичными, бетонными, железобетонными (кольца) стенками. Шахту копают обычно на глубину 15-25 метров до чистой воды. Стенки колодца должны быть подняты над поверхностью на 60-80 см. Вокруг устраи­вается глиняный "замок", дно устилается гравием, крупным песком, делается уклон для стока воды от колодца. Шахтные колодцы удобны при маломощных водоносных слоях, так как за ночь в них благодаря их большому диаметру создается достаточный запас воды. Вода из колодца должна забираться только общественной бадьей, использова­ние собственной тары недопустимо с противоэпидемической точки зрения.

Трубчатые (буровые).  Устраиваются посредством трубы с фильтром на нижнем конце, которую опускают в буровую скважину на глубину 150 м и более (до глубоких водоносных слоев). Вода может под есте­ственным давлением (артезианские скважины) подниматься наверх, в противном случае используют насос. Вода трубчатых колодцев лучше, чем шахтных, однако необходимо, чтобы водоносные слои, питающие колодец были достаточно мощными.

Децентрализованная система водоснабжения

Децентрализованные системы водоснабжения состоят из индивидуальных водозаборных сооружений (колодцев, каптажных камер, родников, скважин), наружных (если водозабор находится вне жилого дома) и внутренних трубопроводов, санитарно-технических приборов и арматуры, водонапорного или гидропневматического бака . Возможно устройство общего водозаборного сооружения для 2 — 3 соседних домов. Участок для устройства водозабора следует выбирать на не загрязненном месте, выше по направлению потока подземных вод. Водозаборы должны быть удалены от возможных источников загрязнений (уборных, выгребных ям, скотных дворов, свалок, мест захоронения и т. п.) на расстояние не менее 50 м. Водозаборы следует размещать на сухом повышенном участке земли.
При выборе любого из этих источников нужно выяснить, какой максимальный объем воды можно из него получить. Например, дебит артезианской скважины не ограничивает расход воды, сдерживать потребление способна лишь производительность насоса . Если насос очень производителен, а потребителей (кранов) включено мало, может возникнуть настолько высокое давление в трубах, что наиболее узкие места соединений станут пропускать воду — подтекать. По этой причине максимально допустимый напор в водопроводе, согласно СНиП, не должен превышать 60 метров водяного столба, а давление, соответственно, 6 бар.

Централизованное водоснабжение частного дома. Правила организации водоснабжения частного дома

Еще десятилетие-другое назад жить в частном доме означало мириться с рядом неудобств в быту, что неизменно появлялись в данном случае. В качестве примера легко назвать отсутствие в такой постройке ванной или хотя бы душа, мойки на кухне, ручная стирка одежды и, конечно же, факт наличия туалета исключительно вне дома. Отсутствие централизованного водоснабжения предполагало постоянное пополнение водяных запасов исключительно водой из колодца, что физически было довольно тяжелым. Лучше была ситуация, если набирать воду можно было из колонки.

Все равно это ставило людей перед необходимостью постоянной ходьбы за водой и просто отнимало драгоценное время. Опять же, мыть посуду в тазике и купаться в нем же – не лучшее решение. И большинство из вышеупомянутых проблем решалось только подключением дома к централизованному водоснабжению. Самое интересное, что необязательно это делать с помощью государственных структур. Можно сделать это и самостоятельно даже на основе скважины либо колодца. И это даст возможность пользоваться различными цивилизационными благами не хуже, чем в квартире. Из этой статьи вы узнаете, как это реализовать на практике.

Особенности

Водоснабжение частного дома – это обеспеченность постройки указанного типа водой. Существуют различные решения, позволяющие обеспечить жителей дома водой в зависимости от того, какие водоисточники есть неподалеку от постройки. Необходимо отметить, что о нормальном снабжении водой можно говорить, лишь если жители, которые живут в нем, не испытывают никаких проблем в обеспеченности водными ресурсами.

Регулирование этого вопроса должно осуществлять по главному нормативному акту – СНиП 2.04.01-85 под названием «Норма расхода воды потребителями». Регламентация расходования воды по этой норме составляет от 80 до 230 литров на человека в сутки. Такой большой разброс зависит от того, есть ли в доме канализация, душ или ванная, колонка, осуществляющая подогрев воды, а также водоснабжение централизованного типа.

Понятно, что в многоэтажках данный вопрос вообще практически не стоит по причине наличия большинства из вышеперечисленных благ. А на даче или жилом коттедже придется обеспечивать водоснабжение собственными силами.

Централизованная система водоснабжения. Классификация централизованных систем водоснабжения

Все многообразие встречающихся на практике систем водоснабжения классифици­руется по следующим основным признакам:

• по назначению: хозяйственно-питьевые; противопожарные; производственные; сельскохозяйственные. Перечисленные типы систем могут быть как самостоятельными, так и объединенными. Объединяют системы в том случае, если требования, предъявля­емые к качеству воды, одинаковые или это выгодно экономически;
• по характеру используемых природных источников: системы, получающие воду из поверхностных источников (реки, озера, водохранилища, моря, океаны); систе­мы, забирающие воду из подземных источников (артезианские, грунтовые); системы смешанного питания (при использовании различных видов водоисточников);
• по территориальному признаку (охвату): локальные (одного объекта) или мест­ные; групповые или районные, обслуживающие группу объектов; внеплощадочные; внутриплощадочные;
• по способам подачи воды: самотечные (гравитационные); напорные (с механи­ческой подачей воды с помощью насосов); комбинированные;
• по кратности использования потребляемой воды (для предприятий): прямо­точные (однократное использование); с использованием воды (двух-трехкратное); обо­ротные (многократное использование воды, осуществляемое по замкнутой, полузамк­нутой схеме или со сбросом части воды - продувкой); комбинированные;
• по видам обслуживаемых объектов: городские; поселковые; промышленные; сельскохозяйственные; железнодорожные и т.д.;
• по способу доставки и распределения воды: централизованные; децентрализо­ванные; комбинированные.

Системы водоснабжения в населенных пунктах предусматривают, как правило, централизованными. При этом в зависимости от местных условий и экономической це­лесообразности они могут быть раздельными с собственными источниками водоснаб­жения для каждой из зон (селитебной или производственной) или объединенными с общим источником водоснабжения дли обеих зон.

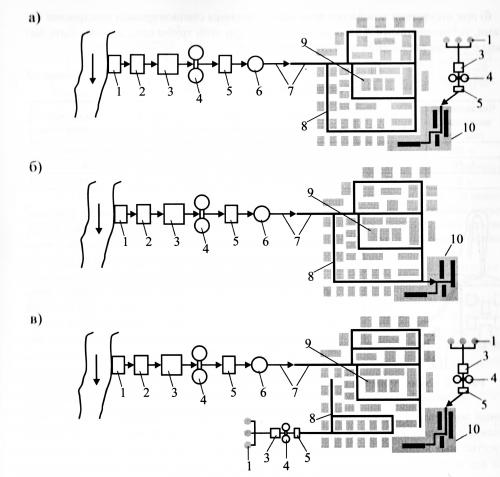

Системы водоснабжения

а - централизованная раздельная; б - централизованная объединенная; в - комбинированная:

1 - водозаборное сооружение; 2 - насосная станция НС-1; 3 - очистные сооружения; 4 - резервуары чистой воды; 5 - HC-II; 6 - водонапорная башня; 7 - водоводы; 8 - распределительная и проводная сеть; 9 - населенный пункт; 10 - производственная зона.

Децентрализованные (местные) системы водоснабжения строятся для отдельных удаленных локальных потребителей или группы зданий, а также поселков, намеченных к переселению.

По надежности или по степени обеспеченности подачи воды централизованные системы водоснабжения делятся на три категории.

Системы водоснабжения (водопроводы), используемые одновременно для хозяйственно-питьевого и (или) производственного водоснабжения и для тушения пожаров или специальный противопожарный водопровод могут быть низкого или высокого давления :

а) с подачей воды из водопроводной сети через гидранты низкого давления (при наличии пожарного депо необходимый напор обеспечивается с помощью пожарных автомашин или мотопомп);

б) при отсутствии пожарного депо напор создастся стационарными пожарными на­сосами, установленными в насосных станциях, при этом трубы сети должны быть вы­браны с учетом повышения давления при пожаре.

Категория надежности подачи воды

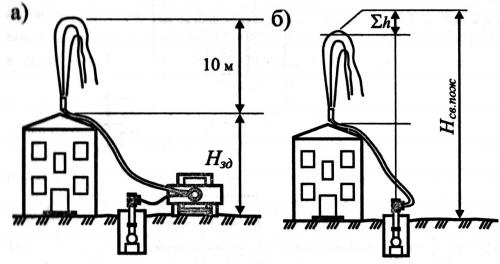

Схемы тушения пожара из водопровода

а - низкого давления; б - высокого давления

Специальный противо­пожарный водопровод может устраиваться с подачей воды непосредственно из противо­пожарных резервуаров или естественных водоемов (рек, озер, прудов); необходимый напор обеспечивается пожар­ными автомашинами или мо­топомпами.

В населенных пунктах с числом жителей более 5 тыс. человек противопо­жарный водопровод должен быть низкого давления. Противопожарное водоснабжение поселков с числом жителей до 5 тыс. человек допускается также из естественных или искусственных водоемов или резервуаров с забором воды из них пожарными автонасо­сами или мотопомпами. В этом случае требуемое число водоемов или резервуаров оп­ределяют исходя из того, что радиус их действия не должен превышать при тушении по­жара: автонасосами - 200 м, мотопомпами - 100-150 м. Объем каждого резервуара дол­жен быть рассчитан на расход воды, необходимый для тушения пожара в течение 3 ча­сов. Пополняют противопожарные резервуары из хозяйственно-питьевого водопровода. Выбор системы противопожарного водоснабжения обосновывают технико-экономичес­кими расчетами. Для поселков при застройке одно-двухэтажными зданиями, а также для отдельно стоящих производственных зданий 1 и 2 степени огнестойкости объемом до 1000 м³противопожарное водоснабжение можно не предусматривать.

Централизованное и нецентрализованное водоснабжение. Источники для автономной подачи воды

При заключении договора на подачу центральной воды, обязанность абонента состоит только в том, чтобы внести оплату. Всё остальное, что необходимо для организации подачи воды, сделают специалисты водоканала. А вот чтобы самостоятельно организовать автономный водозабор, необходимо владеть кое-какой дополнительной информацией.

Итак: нецентрализованное водоснабжение – что это такое?

Термины, отличия и определения

Водоснабжение, организуемое без централизации, имеет одно существенное отличие. Оно осуществляется посредством строительства подземного водозабора, тогда как в централизованных схемах чаще всего используют поверхностные источники.

Для лучшего понимания, чем ещё отличается централизованное и нецентрализованное водоснабжение, дадим краткие определения каждому типу систем:

• Централизованной называют такую систему, в которой присутствует целый комплекс технологически сообщающихся инженерных объектов, посредством которых осуществляется подготовка, транспортировка и подача (а в горячих системах и подогрев) воды.
• Нецентрализованная система водоснабжения – это одно водозаборное сооружение, никак не связываемое с централизованной сетью. Оно может быть как общественным (общий колодец в деревне или колонка на улице), так и частным, когда такой же колодец находится в пределах частного домовладения.

Нецентрализованная система питьевого водоснабжения

Водоснабжение децентрализованное: вода из уличной колонки

Частный колодец

Абиссинская скважина во дворе

Децентрализованное горячее водоснабжение

Если вода нецентрализованного водоснабжения достаточно чистая, набирать воду на чай можно прямо из крана

• Нецентрализованная система горячего водоснабжения – это тепловой пункт индивидуального пользования, или любое другое устройство, применяемое для подогрева воды. Его организация осуществляется владельцем дома самостоятельно — а соответственно, такая система не может быть, как в случае с холодной водой, общественной.

На заметку: При организации нецентрализованного холодного водоснабжения, вода может и не подаваться к местам, где её расходуют, что является ещё одним существенным отличием таких систем. Это касается не только уличных колонок и общественных колодцев, но и индивидуальных водозаборов. Правда сегодня такое случается нечасто, когда во дворе источник есть, а вода в дом не заведена. Наоборот, сам водозабор нередко оказывается в доме – как в случае с абиссинской скважиной.
