В частном доме редко бывает только одна точка подключения воды, обычно их три и более: унитазы, раковины (умывальники), ванны, мойки, стиральные и посудомоечные машины, а также наружные краны для полива. Разводка труб подачи осуществляется согласно правилам СП 30.13330.2012 (обновленная версия СНиП 2-04-01-85).

При этом от каждого из «потребителей» необходимо и отводить использованную воду, что и выполняется с последующим их соединением в единую трубу наружной канализации.

Нормой (согласно СНиП 31-02-2001 ) для системы канализации в частном доме считается необходимым диаметр выпускных труб не менее 100 мм, причем трубы должны быть пластиковыми и укладываться на утрамбованный и выровненный грунт (для болотистых грунтов возможно искусственное основание, для скальных – подушка из песка). Необходимым считается уклон трубы от дома не менее 0,015 – то есть перепад высот на каждом метре должен быть 1,5…3 см. В этом случае сточная вода к очистному сооружению идет самотеком, не требуется устройство нагнетающих насосов.

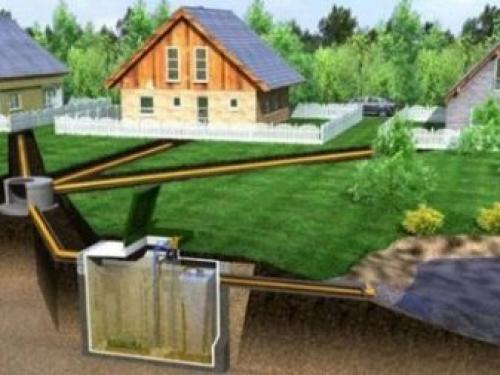

Таким образом, обустройство первой части канализационной системы – разводка по дому и вывод за пределы здания – практически не различается для разных схем. Следующая часть (фановая труба для канализации) также практически всегда устраивается одинаково. Основные требования для нее:

• при надземной укладке обязательно качественное утепление. Обойтись без него можно только в том случае, когда канализация используется исключительно в теплое время года. Устройство надземной трубы реально, если дом построен на высоком цоколе (на сваях), только тогда получается организовать необходимый уклон трубы;
• при подземной укладке выше уровня промерзания (для РФ в среднем 1,5…2 м) требуется основательная теплоизоляция, причем необходимо защищать изолирующий материал от накопления в нем воды;
• при монтаже трубы ниже уровня промерзания серьезное утепление не так важно.

При любом способе укладки обязательна качественная защита от проникновения сточных вод в грунт! В противном случае велик риск загрязнения грунтовых вод, в том числе водоносных горизонтов.

Выбор «конечной точки маршрута» стоков зависит от расчетного потребления воды, условий эксплуатации и финансовых возможностей домовладельца.

Наружная канализация в частном доме. Как сделать канализацию в частном доме?

Обеспечение комфорта и качественной жизни в загородном доме является важным моментом для любого владельца такой постройки. Одним из факторов, которые позволяют обеспечить комфортную жизнь, является удобство оттока использованной воды и продуктов жизнедеятельности. Правильно рассчитанная на стадии проектирования и впоследствии правильно построенная канализация в частном доме будет залогом длительной эксплуатации, при которой не возникнет никаких проблем. Подобную конструкцию можно создать своими руками, если подойти к вопросу с максимальной ответственностью.

Основные требования

Во избежание каких-либо проблем в процессе создания канализации в собственном доме, лучше всего максимально следовать в данном процессе всем требованиям и стандартам, что расписаны в нормативной документации – СНиП. В этом случае все точно будет функционировать безотказно на протяжении длительного периода времени.

В какой угодно постройке, где проложен водопровод и есть забор воды, должна быть выполнена система, которая будет выводить стоковые массы. Механизмы водоотвода должны быть созданы и на участках. В целом такая сеть сможет не только обеспечить комфортную жизнь, но и не навредит экологии, а также существенно увеличит время пользования зданием.

Обычно канализация состоит из следующих систем:

• ливневой, которая отводит воду;
• наружной;
• внутренней.

Их необходимо проложить так, чтобы были соблюдены различные строительные сантребования к канализации в собственном доме.

Среди таких требований можно назвать:

• обеспечение нормального очищения;
• отсутствие риска в вопросе затопления постройки;
• обеспечение необходимого объема сточных вод;
• герметичное накапливание и транспортировка сточных вод.

Если говорить о требованиях к внутренним системам такого типа, то состоять они должных из следующих элементов:

• стояка, к которому прикрепляются все трубы;
• разведения труб, что осуществляет перекачивание сточных вод в направлении стояка;
• сантехприборов для водоотвода.

По нормам в механизме, часть которого расположена в постройке, должно быть достаточно места для свободного транспортирования жидкости от мест, где осуществляется слив до труб, которые осуществляют вывод за пределы постройки. При прокладывании канализации внутри постройки используют трубы из чугуна либо каких-то полимеров. На выходе размер такой трубы должен составлять 11 сантиметров. Естественно, что в данном механизме должна быть еще и вентиляция. Обычно ее проводят через стояк. Над каждым элементом делают вытяжное место, выходящее на крышу.

Если говорить о проекте наружных систем, то его создание осуществляется с учетом требований, прописанных в СНиП за номером 2.04.03-85.

По этому нормативному документу следует учесть следующие моменты:

• в механизме должны устанавливаться колодцы для обслуживания и очищения;
• для вычищения стоков нужна установка с применением биометодов;
• если речь идет о самотечной сети, то применяют полимерные, керамические или асбестоцементные трубы;
• трубы, которые размещены за границами постройки, должны быть в диаметре около пятнадцати сантиметров и заложены на уровне десяти-двенадцати сантиметров;
• если в строении мало этажей, то можно скооперировать несколько домов в единую сеть;
• если нельзя устроить самотечную систему, то лучше сделать выбор в пользу напорной канализации.

Еще один важный момент – подбор конструкции. Это действительно важно при проектировании канализационной автономной сети.

Тут могут быть три варианта септиков, которые используются:

• аэротенки;
• накопительный септик;
• очистной.

Теперь скажем о них чуть подробнее. Аэротенки – новейшие решения с использованием нескольких очистительных методик. После применения подобного септика жидкость очищается почти до 100-процентного значения. Воду можно легко выводить в землю, водоем и применять для полива. Септик накопительной категории является улучшенным вариантом выгребной ямы, в которой очистка не осуществляется, а лишь собираются стоки. Когда септик наполняется до определенного уровня, появляется необходимость его очистки. Обычно это осуществляется при помощи специального ассенизаторского оборудования.

Если говорить об отличиях от выгребной ямы, то никакой фильтрации в грунт в этом случае не осуществляется. Это значит, что никакого вреда экологии не наносится. Но все же данный вид септика применяется в последние годы крайне нечасто по причине дороговизны стоимости услуг специальной ассенизаторской техники. Такой тип можно использовать лишь тогда, если в доме вы проживаете сравнительно нечасто.

Схема канализации в одноэтажном частном доме. Какую канализацию лучше сделать в частном доме

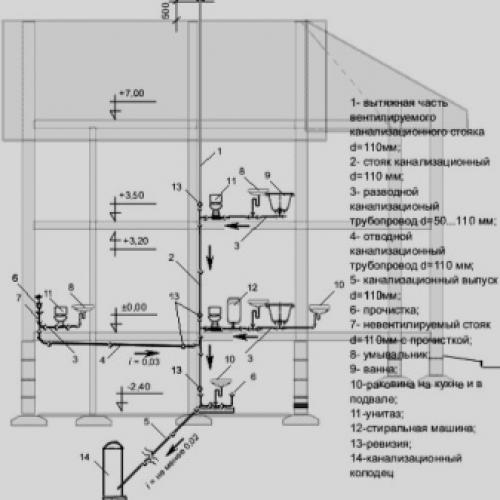

Устройство канализации в частном доме состоит из разводки по помещениям и наружной сети. Внутри система может включать в себя один или несколько вертикальных стояков, к которым примыкают трубы с меньшим диаметром. По этим трубам, обязательно располагаемым с уклоном, сточная вода движется самотёком от точек расхода до места общего слива.

Устройство самотечной канализации в строящемся доме

Какие нюансы учесть при разводке труб

Попадая в стояк, вода под действием гравитации опускается вниз и поступает во внешний трубопровод большего диаметра, соединённый либо с центральной магистралью, либо с локальным накопительным или очистным сооружением.

При разработке схемы нужно учитывать несколько простых правил:

• Лучший вариант разводки для частного владения – это когда в схеме присутствует всего один стояк. А это возможно только тогда, когда санузел и кухня сконцентрированы в одной части дома и их разделяет только перегородка. Именно поэтому в квартирах эти помещения чаще всего располагаются рядом.
• К стояку идёт подводящая труба, к которой, как на фото снизу, подсоединяются все сантехнические приборы. Уклон труб диаметром до 80 мм должен составлять порядка 2 см на 1 м/п.
• Точки слива воды из приборов должны располагаться так, чтобы унитаз находился к стояку ближе всего – в этом случае, место его присоединения к отводной трубе окажется в самой низкой точке. Это важно, так как в противном случае стоки из унитаза могут попадать в отверстия для слива из других приборов.

Стояк в санузле

Совет: на трубе, идущей от посудомоечной машины и кухонной раковины, желательно установить жироуловитель.

Схема с жироуловителем

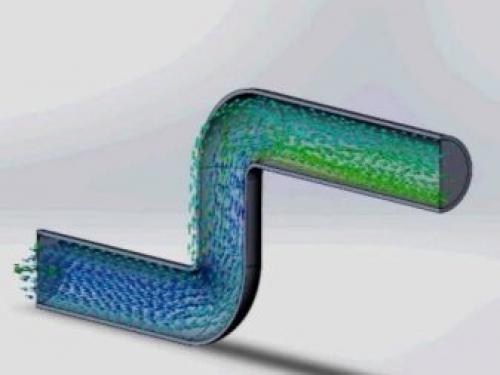

• По возможности, нужно избегать лишних поворотов трубопровода, так как именно в этих местах чаще всего и случаются засоры. Но если без них не обойтись, поворот нужно сделать как можно более плавным. Так, чтобы получить прямой угол, используют либо 3 колена по 30, либо 2 по 45 градусов.

Колено в 45 градусов

На заметку: чтобы не огибать дом, выход трубопровода из него должен располагаться с той стороны, где находится автономное очистное сооружение или центральный трубопровод.

Ввод канализации в дом в непосредственной близости от септика

Какие материалы лучше использовать

Сегодня уже не только в частном строительстве, но и в многоэтажках, для сборки канализационных трубопроводов используют не тяжёлую чугунину, а лёгкий, прочный и недорогой пластик, стыки которого заделываются полимерным герметиком.

Ассортимент смазок и паст для канализационных труб велик

При соединении сливного отверстия санитарного прибора с отводной трубой, очень важно устраивать гидрозатворы, роль которых играют U-образные трубы. Постоянно находящаяся в их изгибе вода является препятствием для проникновения в помещение зловонных запахов из канализации.

Пример устройства гидрозатвора

Ниже приведены сечения труб (в миллиметрах) для монтажа ветвей разводки, в зависимости от вида санитарного оборудования:

1. ванна, раковина и душевой слив, если труба общая – 50;
2. если всё по отдельности – 40;
3. биде — 30 или 40;
4. унитаз – 100

Примечание: эти цифры актуальны при условии, что унитаз находится в 1 метре от стояка, а остальные точки слива – не дальше 3-х. Если эти расстояния больше, диаметр труб придётся увеличивать.

Для стояка, в который идёт не только вода из кухни, но и стоки из туалета, трубы берут диаметром 100 или 110 мм. Такое же сечение должно быть у любого стояка в. Если же в доме туалета нет, а только душ и кухонная мойка, трубы размером 50 мм для установки стояка вполне достаточно.

Источник: https://avtonomnoe-vodosnabzhenie.aystroika.info/stati/kanalizaciya-v-chastnom-dome-shema-obshchaya-struktura-kanalizacii

Правильная разводка канализации в частном доме. Фасонные элементы

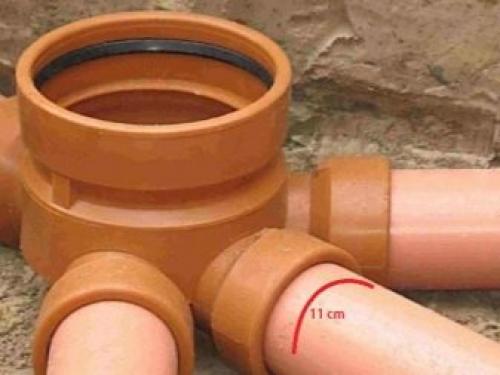

Для подключения трубопроводов от сантехнических приборов к стояку необходимы стыковочные детали (фасонные части), в первую очередь переходники с диаметра 50 мм на 110 мм, а также с несколькими отводами при подсоединении двух труб. Для снижения вероятности засоров, шумов входные и выходные патрубки соединительных деталей располагают под разными углами. Поэтому прокладка канализации в частном доме невозможна без применения различного типа тройников, крестовин с разными углами входных и выходных патрубков.

Также ни одна канализационная магистраль внутри дома не может быть проложена строго по прямой, для изменения ее направления используют отводы с косыми углами.

В любой канализации всегда предусмотрена возможность прочистки трубопровода в случае засорения, поэтому в стояке и на длинных участках труб обязательно помещают фасонные детали с окошками, так называемая канализационная ревизия , через которые можно проводить очистные работы.

Помимо перечисленных элементов, при монтаже используют вспомогательные детали, облегчающие прокладку магистрали и врезку в трубопровод тройников, к ним относят обычные цилиндрические и компрессионные муфты с удлиненным раструбом.

Большинство фасонных элементов рассчитаны на переход с 50 мм диаметра на 100 мм, но к канализации также подключают сливные шланги и от посудомоечных и стиральных машин меньшего диаметра. В этом случае используют переходники других размерных параметров — обычно тройники с 32 мм боковым отводом и прямым 50 мм проходом.

Источник: https://avtonomnoe-vodosnabzhenie.aystroika.info/stati/kanalizaciya-v-chastnom-dome-shema-obshchaya-struktura-kanalizacii

Канализация в сельском доме. Как сделать канализацию в деревенском доме

Еще недавно канализация в деревне представляла собой простейший туалет на улице и сливную яму для стоков с кухни или ванной. Появление в продаже недорогих пластиковых анаэробных септиков позволило решить проблему и дало возможность обеспечить комфортные условия для проживания, ни в чем не уступающие городским. Давайте разберемся, как решить задачу по обустройству системы с минимальными затратами, но без потери эффективности по очистке хозяйственно-бытовых стоков.

Принцип работы основных типов септиков

Канализация в селе или дачном поселке может быть смонтирована с применением следующих типов локальных очистных сооружений:

• Станции биологической очистки, позволяющие переработать стоки на 95–98%. Полученную жидкость можно использовать в технических целях или для полива. Очистка обеспечивается за счет работы аэробных бактерий, для которых органическая часть стоков является питательной средой.
• Если требуется наиболее дешевая канализация дома в деревне, то выбирают анаэробные септики, очистка стоков в которых осуществляется за счет разделения фракций при отстаивании с последующей фильтрацией в грунт. Емкости этого класса очищают хозяйственно-бытовые стоки на 80–90%, что вполне соответствует санитарным требованиям.
• Комбинированные аэробно-анаэробные септики обеспечивают многоступенчатую очистку по двум технологиям. Сооружения этого класса отличаются высокой эффективностью, но стоят в 2-3 раза дороже простых емкостей, осуществляющих механическую очистку и фильтрацию стоков.

При выборе септика, чтобы сделать канализацию в деревне, стоит учитывать особенности всех видов устройств. Дело в том, что аэробные бактерии, используемые в станциях биологической очистки и в комбинированных септиках, нуждаются в постоянной подаче кислорода. Этот процесс обеспечивается работой компрессора-аэратора. Если отключить это устройство от сети, то буквально через пару недель бактерии гибнут, а стоки перестают очищаться. По этой причине применение таких сооружений для домов, в которых предполагается только периодическое проживание, нецелесообразно.

Кроме того, аэробные микроорганизмы очень чувствительны к воздействию моющих средств и другой бытовой химии. При большой концентрации этих компонентов колония бактерий также гибнет. Исходя из этого, чтобы в деревне провести канализацию, стоит выбирать недорогие анаэробные септики. Это и обойдется дешевле, и снизит риск потери работоспособности системы очистки стоков.

Как обеспечить санитарную безопасность на участке

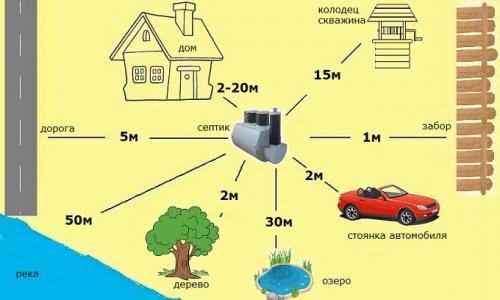

Перед тем как сделать в деревне канализацию, необходимо разобраться с местом установки септика на участке. Существует целый перечень строительных и санитарных норм, правил, определяющих расстояние от локального очистного сооружения до других объектов.

Обратите внимание на следующие данные:

• Выдерживайте расстояние от дома в пределах от 2 метров, это позволит защитить фундамент, избавит от проникновения запаха в жилые помещения. Сильно удалять также не имеет смысла, это приведет к удлинению наружной магистрали, повышению риска возникновения засоров и утечек стоков.
• От забора необходимо отступить не менее 1 метр, при этом расстояние до дороги должно быть более 5 метров. Не забывайте и о необходимости обеспечить подъезд ассенизаторской машины 4-50 метров.
• До колодца или скважины должно быть в пределах 15 метров. Показатель зависит от типа грунта и направления движения почвенных вод.
• Чтобы обезопасить деревья и предотвратить разрушение септика корневой системой, выдерживайте расстояние не менее 2 метров, кустарники можно садить в 1 метре.

Соблюдение этих нормативов позволит обеспечить санитарную и экологическую безопасность на участке. Обязательно придерживайтесь этих рекомендаций.

Какой септик подойдет для деревенского дома

Перед тем как сделать канализацию в деревне, изучите особенности различных моделей септиков, поинтересуйтесь опытом своих соседей. Практика показала, что в Подмосковье стабильным спросом пользуются анаэробные локальные очистные сооружения из серии «Клен».

Смотрите, чем они отличаются:

• Стоят в 2 раза дешевле станций биологической очистки.
• Сделаны из прочного листового полипропилена, благодаря чему отлично выдерживают давление грунта. Отметим, что «Клен» не боятся морозного пучения грунта и возможных его подвижек.
• Есть возможность выбрать модель, способную очистить до 750 литров стоков в сутки. Этого хватит для семьи из 5–7 человек. При этом сам объем емкости небольшой, что существенно упрощает работы по монтажу.
• Емкость очень легкая, поэтому установку можно выполнить без привлечения подъемной техники.
• Существует выбор для участков с разным типом грунта, высоким и низким уровнем грунтовых вод.
• Ёмкости комплектуются удлиненными горловинами, что позволяет углубить септик.

Обратите внимание на то, что в «Кленах» не применяются аэробные бактерии, поэтому никаких проблем с периодическим использованием канализации не возникает. Септики этой серии идеально подходят и для деревни, и для дачи. Обратите на них внимание при выборе.

Канализация в частном доме: схема. Как сделать схему канализации в доме своими руками

Такой документ представляет собой план действия в графическом исполнении. Проект канализации дает возможность правильно сосчитать потребность в материалах для монтажа канализационной системы для своего дома.

Смотреть видео

Основанием для составления схем водостоков является проект здания , на котором четко обозначаются места установки сантехнических приборов и их наименования, что позволяет правильно подбирать материалы.

Факторы, влияющие на состав и устройство канализации в доме

Чтобы определить размеры и размещение основных элементов при устройстве канализации в частном доме, нужно обязательно, определить уровень потребления воды. При расчете используются усредненные данные потребления.

В первом приближении можно использовать норматив в количестве 100 литров на человека. При проектировании следует придерживаться основного правила размещения основного наружного оборудования канализации на расстоянии не ближе 4-х метров от границы участка и не ближе 10 метров от жилого строения.

При этом расстояние до ближайшего водозабора (колодец или скважина) должно составлять не менее 35 метров .

Если на вас пожалуются соседи, то проверяющие органы (санитарно-эпидемиологическая служба) требовать будет, чтоб расстояние было не менее указанной выше цифры!

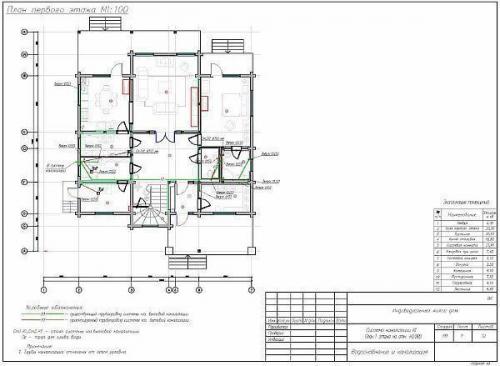

Ниже представлен пример проекта.

Целью составления плана является расположение основного оборудования системы водоотведения, определения сечения канализационных отводов и подбор соответствующих фитингов для устройства самотечной водосливной сети.
