Водоснабжение частного дома из скважины, из всех видов работ бурение пожалуй самый специфический и непривычный процесс, хотя для этого надо немного: буровую вышку, лебедку, буровую колонку и буровую головку.

Буровая вышка — это обычная тренога из деревянного бруса или металлической трубы (круглой или профильной).

На ней крепят лебедку для подъема буровой колонки — системы штанг, которые между собой крепятся при помощи муфт или резьбы.

Высота буровой вышки зависит от длины буровых штанг, которые для ручного бурения ограничены размерами 1.5-3 метра. Короткие придется чаще соединять-разъединять при бурении, а с длинными сложнее работать.

На конце колонки располагается бур или желонка.

Для каждого типа грунта используют свой вид бура:

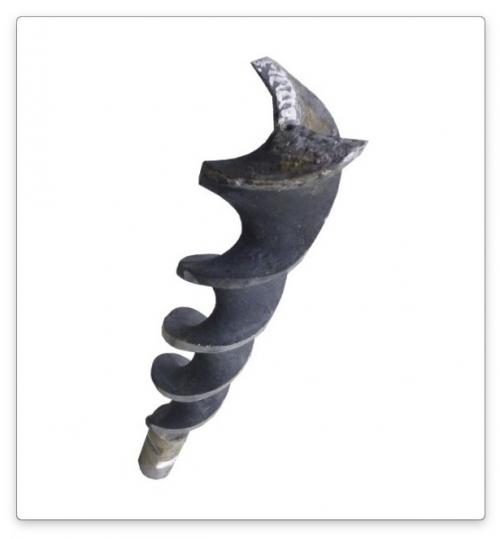

спиральный (или змеевик);

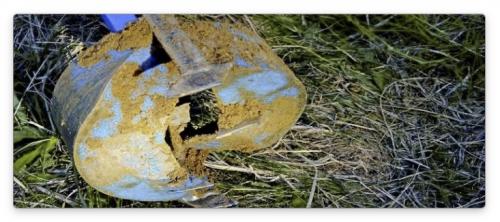

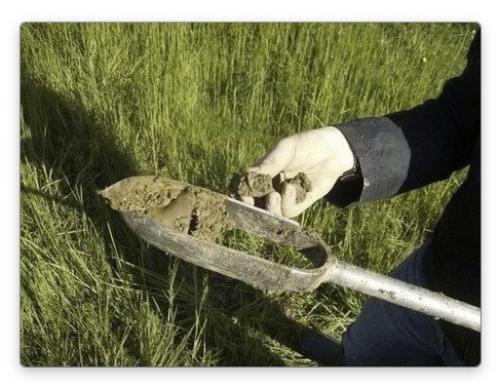

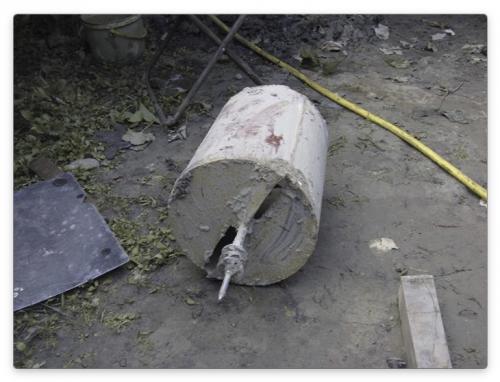

бур-ложка для мягкого грунта и скважины большого диаметра;

бур-ложка для мягкого грунта и небольшой скважины;

бур-долото для каменистого.

Желонка применяется, для подъема жидких фракций при достижении верховодки и водоносного слоя. Ее также используют для извлечения раздробленных твердых пород, которые заливают водой и поднимают наверх в виде шлама.

Выбор рабочего диаметра бура зависит от диаметра обсадной трубы. И здесь могут быть варианты, зависящие от глубины залегания водоносного пласта на песок (который относится к безнапорному типу) и вида насоса.

Поверхностные насосы способны поднимать воду не более чем на высоту 8 метров (самовсасывающие модели). С учетом глубины кессона или подвала можно рассчитывать не более 10 метров. Для такой скважины обсадные трубы используют с небольшим диаметром (чуть больше чем для подъема воды), а для абиссинской скважины применяется металлическая труба, которая выполняет обе функции.

Водоснабжение частного дома из скважины

Погружные насосы работают на значительных глубинах (зависит от мощности). Стоят они гораздо дороже и обсадная труба должна выбираться с учетом того, чтобы между стенками и корпусом насоса было не менее 4 мм.

Стоимость бура большого диаметра довольно высокая, а дальше в его использовании необходимости не будет. Можно взять на прокат (если недалеко есть предприятие с такой услугой), но его несложно изготовить своими руками. Например, такой самодельный образец, который соединяет в конструкции два типа бура для рыхлого грунта — змеевик и ложку.

Змеевик не влияет на размер скважины — он служит для разрыхления проходимого пласта. А для корпуса ложки приспосабливают старый газовый баллон, его сталь имеет высокие показатели прочности.

Источник: https://avtonomnoe-vodosnabzhenie.aystroika.info/stati/vidy-vodosnabzheniya-chastnogo-doma-oborudovanie-dlya-sistemy-vodosnabzheniya-doma

Разводка воды из скважины в дом и на полив. Водопровод на дачном участке от скважины своими руками 5 3

Обеспечение частного дома или дачного участка водой – один из основных аспектов комфортной жизни человека. Полноценное водоснабжение и правильное водоотведение позволяют решить ряд бытовых вопросов, а также дают возможность использовать все блага цивилизации: стиральную и посудомоечную машинку, различную сантехнику.

Наиболее распространенный способ водоснабжения – подача воды из скважины. Рассмотрим основные этапы обустройства водоснабжения дома и практические рекомендации, обеспечивающие надежность и стабильность работы водопроводной системы.

Скважина на приусадебном участке – достоинства автономного водоснабжения

Для водоснабжения частного дома могут использоваться различные источники водозабора: централизованный водопровод, колодец или скважина.

Водоснабжение частного дома из скважины имеет некоторые преимущества:

1. Автономность подачи воды. Контроль над объемами водоснабжения домовладелец устанавливает самостоятельно.
2. Высокое качество и экологичность воды. Простая и артезианская скважина имеет достаточную глубину, поэтому вода из них не содержит вредных соединений и примесей.



3. Экономическая эффективность. Конечно, бурение скважины и проведение водопровода к дому – удовольствие не дешевое, но со временем, эти расходы окупаются, так как отсутствуют коммунальные платежи за использованные кубометры воды.

Первым делом необходимо определиться с типом скважины: «песчаная» или артезианская.

«Песчаная» скважина имеет глубину 40-50 метров – до верхних водоносных слоев песчаного горизонта. Если попасть на русло подземной реки, то уровень бурения скважины можно сократить и до 15 метров.

Достоинства скважины «на песок»:

• качество воды лучше, чем в колодце или централизованной магистрали;
• скорость обустройства скважины (2-3 дня);
• пробурить скважину можно без привлечения специальной техники.

Недостатки «песчаной» скважины:

• невысокая производительность – около 1,5 м3/час;
• срок эксплуатации – до 10 лет;
• вода может содержать примеси;
• нуждается в периодической прокачке.

❝«Песчаная» скважина подойдет для сезонного водоснабжения дачи, для коттеджа или частного дома лучше обустраивать артезианскую скважину❞

Глубина артезианской скважины может достигать 200 метров – затрагивает водоносный слой известковых пород. Бурение артезианской скважины надо обязательно согласовать, так как известковый водоносный слой считается стратегическим запасом государства.

Достоинства артезианской скважины:

• высокая производительность – около 10 м3/час;
• неограниченный запас известковых вод;
• срок эксплуатации – около 50 лет;
• высокое качество воды;
• вода подается под большим давлением.

Недостатки артезианской скважины:

• необходимость согласования проекта и получения разрешительных документов;
• высокая стоимость бурения скважины (работы должны выполняться специализированной компанией).

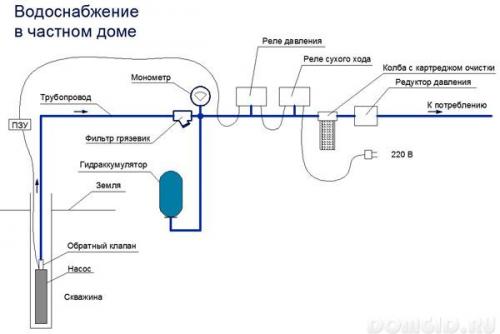

Схема автономного водоснабжения: основные элементы системы

Каким бы ни был источник автономного водоснабжения частного дома, необходимо создать схему с указанием всех основных элементов системы и материалов, используемых для прокладки водопровода.

Схема водоснабжения частного дома включает следующие элементы.

1. Скважина – источник воды.

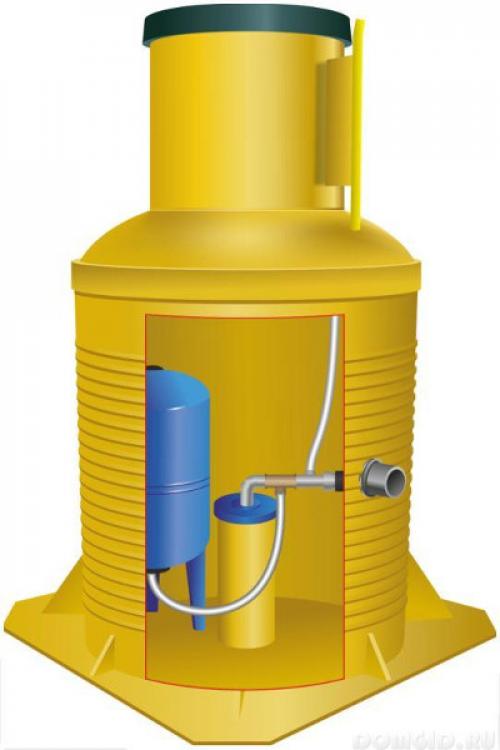

2. Кессон – вспомогательное помещение скважины (пластиковая или металлическая бочка). Защищает устье от грунтовых вод, осадков и обеспечивает нормальную температуру в скважине.



3. Автономная насосная станция или глубинный насос для забора воды из скважины.
4. Обратный клапан препятствует движению воды в обратном направлении.

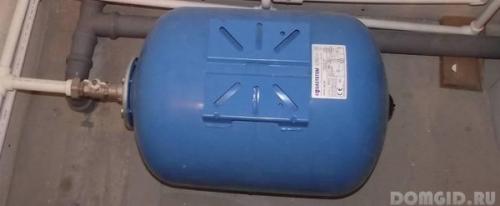

5. Гидроаккумулятор (гидробак) накапливает определенное количество воды и поддерживает давление в системе. Именно из гидробака вода поступает к точкам водозабора.



6. Водоочистные фильтры:

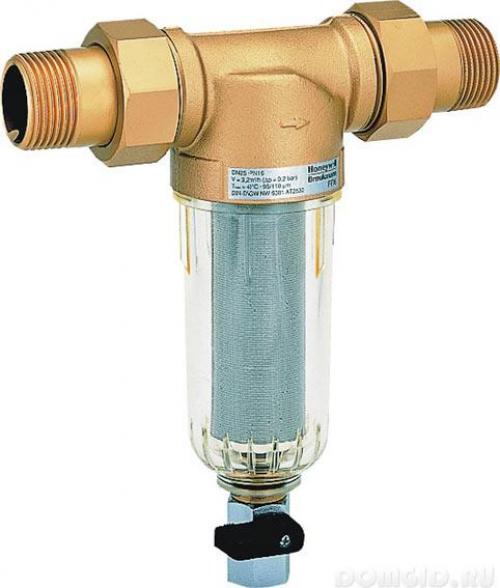

• фильтр-грязевик не пропускает крупную крошку в гидроаккумуллятор (если источник воды – артезианская скважина, то можно не устанавливать такой фильтр);
• фильтр с картриджем очистки – механическая очистка от мелких примесей глины, песка, ржавчины и грязи.

Устройство водопроводной системы частного дома можно разделить на три блока:

1. Система водозабора.

Водоснабжение частного дома из колодца. Как провести водоснабжение частного дома из колодца своими руками

Водоснабжение частного дома из колодца — достаточно сложный и трудоемкий процесс. Приходится устанавливать различные системы повышения давления, а также автономной подачи воды. Существуют несколько основных моментов:

1. Выкопанный колодец, глубиной не менее 6-8 метров.
2. Магистраль подачи воды в строение.
3. Погружной насос повышенной мощности, станция.
4. Разводка трубопровода.
5. Монтаж бака (расширительного), накопительного резервуара и др. оборудования.

Требования к источнику

При составлении схемы водоснабжения, будь то водопровод на даче или монтаж системы в частном доме, нельзя забывать про СНиП. Вот несколько технических характеристик, которые нужно соблюдать:

1. Шахта должна быть глубокой. Не менее четырех-пяти железобетонных колец.
2. Материал, из которого собирается колодец, должен быть надежным и прочным. Лучше всего подойдет железобетонное кольцо диаметром 1,5-2,0 метра, с пазовой системой сборки. Вместо них можно использовать железобетонные трубы диаметром не менее 800 см, установленных вертикально раструбом вверх.
3. Необязательное требование — внешняя герметизация колец листом ПНД. Новая передовая технология будет преградой ила и глины, которая в любом случае будет проникать вовнутрь. Тут следует помнить, что отверстия в кольце все равно придется делать, иначе источник просто высохнет.
4. При монтаже источника обязательно на самое его дно насыпают 20-30 см песчано-гравийной смеси, а лучше всего отсева с камнями крупной фракции.
5. После установки колодца его полностью засыпают отсевом или ПГС. Так как в шахту должна проникать вода, его нельзя делать слишком герметичным.
6. Последним требованием будет абсолютный запрет на использование металла. Он со временем начнет окисляться и ржаветь и никакой фильтр здесь не поможет.

Водоснабжение частного дома из скважины своими руками. Типы скважин для частного водопровода

Непригодная для питья верховодка вполне подойдет для полива огорода, уборки и подобных нужд. Получить ее проще и дешевле путем устройства скважины-иглы, называемой также абиссинским колодцем. Он представляет собой колонну толстостенных труб ВГП Ø от 25 до 40 мм.

Абиссинский колодец – самый простой в исполнении и дешевый способ получения воды для временного снабжения дачного участка

Первое звено колонны оснащается наконечником и фильтром, устроенным прямо в стенках водо-газопроводной трубы. Абиссинскую скважину не бурят, а забивают в грунт с помощью увесистой бабы, которую присоединяют к тросу, перекинутому через блок.

Это самый дешевый и легкий способ получения воды для временного водоснабжения. Для дачников, нуждающихся исключительно в технической воде и только в летний период.

Скважины на песок могут поставлять воду как для технических, так и для питьевых целей. Все зависит от конкретной гидрогеологической обстановки на загородном участке.

Если водонос сверху перекрывает слой водоупорных грунтов, то вода вполне может оказаться питьевого разряда.

Препятствующие проникновению воды грунты водоупора пресекают проникновение бытовых стоков. Если вмещающий воду песок не имеет природной защиты в виде суглинка или твердой супеси, о питьевом назначении вероятнее всего придется забыть.

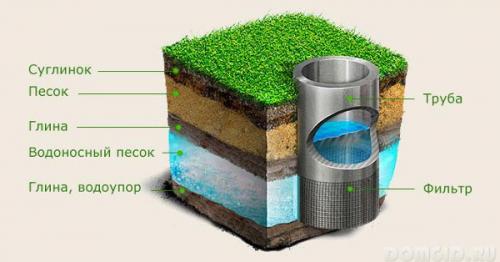

Стенки скважины укрепляют колонной стальных обсадных труб, соединенных между собой муфтами или сварным швом. В последнее время активно используется полимерная обсадка, востребованная частниками из-за доступной цены и устойчивости к коррозии.

Конструкция скважины на песок предусматривает установку фильтра, исключающего проникновение в ствол гравия и крупной песчаной взвеси.

Устройство скважины на песок обойдется значительно дороже абиссинского колодца, но дешевле бурения выработки в скальных грунтах

Рабочая часть скважинного фильтра должна выступать за пределы водоносного пласта сверху и снизу минимум на 50 см. Т.е. ее длина должна быть равна сумме толщины водоносного пласта и как минимум 1 м запаса.

Диаметр фильтра должен быть на 50 мм меньше диаметра обсадной трубы, чтобы его свободно можно было погрузить и извлечь из ствола для прочистки или ремонта.

Без фильтра и частично без обсадки могут обойтись скважины, ствол которых заглублен в скальный известняк. Это наиболее глубокие водозаборные выработки, извлекающие воду из трещин в коренной породе.

Служат они дольше аналогов, заглубленных в песок. Им не свойственен процесс заиливания, т.к. в толще вмещающих воду грунтов нет глинистой взвеси и мелких песчинок.

Риск бурения артезианской скважины заключается в том, что зону трещиноватости с подземной водой можно не обнаружить

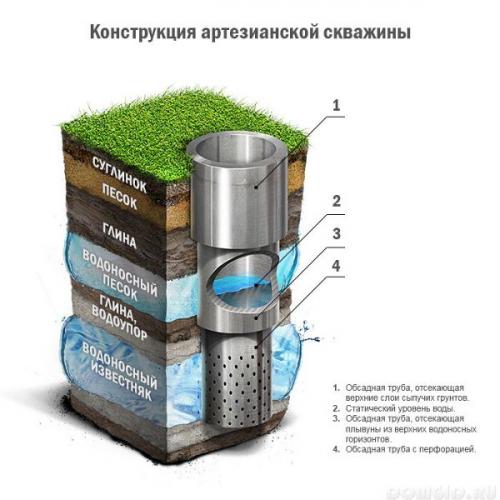

Обсадка артезианских скважин устраивается по телескопическому принципу. Каждый нижележащий ярус конструкции должен быть на 50 мм уже предыдущего.

На глубине свыше 100 м допустимо применение асбестоцементных труб или проходка скважины вовсе без обсадки, если скальные стенки гидротехнического сооружения нет необходимости укреплять.

Если артезианской скважиной пройдено больше 10 м трещиноватой скальной породы, вмещающей подземные воды, то фильтр устанавливается. Его рабочая часть обязана перекрыть всю поставляющую воду толщу.

Автоматическая подача воды из скважины. Комплект скважинного насоса

Эффективная эксплуатация системы индивидуального водоснабжения на даче обеспечивается оснащением насосного агрегата следующими элементами:

Комплект скважинного насоса.

• Помпой погружного или поверхностного типа. Предназначением устройства является бесперебойная подача воды из глубинной шахты.
• Питающим кабелем. Длина электрического провода определяется дальностью размещения скважинного оборудования от места возможного подключения к сети. Безопасность обеспечивается наличием специальной заземляющей жилы.
• Гидроаккумулятором. Накопительный бак увеличивает ресурс насосного агрегата, компенсируя резкие перепады напора. Функционирует в паре с предыдущим элементом.
• Системой управления. Электронные приборы контролируют процесс эксплуатации помповой установки.

Минимальная заводская комплектация устройства не рассчитана на подсоединение насоса к автоматике. Накопительный резервуар для воды и управляющий блок считаются дополнительным оборудованием и приобретаются отдельно.

Подсоединение помпового агрегата к электрической сети осуществляется несколькими способами. Разница заключается в количестве монтируемых элементов. Существуют следующие варианты:

• Прямое подключение. Выполняется без установки дополнительных устройств. Необходимыми комплектующими деталями являются погружной насос и электрический кабель. Для защиты от пробоев тока провод оснащается заземляющей жилой.
• Гидроконтроллер. Блок автоматики предотвращает работу агрегата при прекращении подачи воды. Продлевает ресурс силовой установки.
• Подсоединение через реле давления. Позволяет запускать и останавливать оборудование при изменении напора.
• Комбинированный способ, совмещающий 2 предыдущих варианта. Применяется в загородных владениях с постоянной потребностью в питьевой или технической воде для хозяйственных нужд.

Изучение особенностей предлагаемых методов подключения позволит определиться с выбором наиболее подходящей технологии.
