Схема водоснабжения и водоотведения. 2. Схемы внутренних систем водоснабжения и водоотведения

Схема водоснабжения и водоотведения. 2. Схемы внутренних систем водоснабжения и водоотведения

Схемы систем выполняются в аксонометрической фронтальной изометрической проекции в масштабе 1:100 или 1:200, узлы схем — в масштабе 1:10,1:20 или 1:50.

Схемы выполняются раздельно для каждой системы водопрово­да и канализации. Допускается совмещение схем холодного и горячего водопровода.

Для жилых и общественных зданий допускается вместо схем выполнять разрезы систем канализации.

При большой протяженности или сложном расположении трубопроводов допускается делать разрывы в виде пунктирной линии. Места разрывов трубопроводов обозначаются строчными буквами.

На схемах систем водопровода, указываются:

вводы с указанием отметки оси трубопроводов в местах их пересечения с осями наружных стен здания;

трубопроводы и их диаметры;

отметки уровня осей трубопроводов;

уклоны трубопроводов;

размеры горизонтальных участков трубопроводов при наличии разрывов;

стояки и их обозначения;

запорно-регулирующую аппаратуру, пожарные и поливочные краны, оборудование, контрольно-измерительные приборы и другие элементы систем.

Пример графического оформления схемы системы водопровода показан на рисунке 3.8.

Рисунок 3.8

На схемах систем канализации указываются:

выпуски с указанием их диаметра, уклона и длины, а также отметки лотков трубопроводов в местах пересечения их с осями наружных стен здания;

отметки лотков трубопроводов;

отводящие трубопроводы с указанием диаметра, уклона и от­метки лотка;

размеры горизонтальных участков трубопроводов при наличии разрывов;

стояки систем с указанием на полке линии-выноски обозначения стояка;

санитарные приборы, водосточные и сливные воронки, смот­ровые и ревизионные колодцы (внутри здания), прочистки, ревизии, гидрозатворы и другие элементы систем.

Примеры графического оформления схем систем канализации показаны на рисунках 3.9 и 3.10.

На листе, где указаны схемы, приводят узлы схем систем водопровода и канализации, рисунок 3.11.

Рисунок 3.9

Рисунок 3.10

Рисунок 3.11

3.7.3. Чертежи установок систем

Планы, разрезы и схемы установок систем выполняются в масштабе 1:50 или 1:100, узлы установок — в масштабе 1:20.

На планах и разрезах установок систем элементы установок изображаются упрощенно.

На планах и разрезах установок систем указывают:

координатные оси здания (сооружения) и расстояния между ними;

основные размеры, отметки и привязки установок к координатным осям здания (сооружения).

Трубопроводы на планах и разрезах установок изображают:

сплошной основной линией — при диаметре трубопровода до 100 мм;

двумя линиями — при диаметре более 100 мм.

Примеры оформления планов и разрезов установок приведены на рисунках 3.12 и 3.13, схемы установок — на рисунке 3.14.

Схема водоснабжения города. Организация систем водоснабжения и водоотведения города

Системой водоснабжения называют комп­лекс сооружений и устройств, обеспечивающий снабжение водой всех по­требителей в любое время суток в необходимом количестве и с требуе­мым качеством.

Задачами систем водоснабжения являются:

добыча воды;

при необходимости подача ее к местам обработки или очистки;

хранение воды в специальных резервуарах;

подача воды в водопроводную сеть к потребителям.

Организация систем водоснабжения происходит на основании сопостав­ления возможных вариантов с учетом особенностей городских территорий, требуемых расходов воды на разных этапах развития города, возможных источни­ков водоснабжения, требований к напорам, качеству воды и обеспечен­ности ее подачи.

Централизованные системы водоснабжения городов по степени обеспеченности подачи воды подразделяются на следующие категории:

1 - допускается снижение подачи воды на хозяйственно-питьевые нужды не более 30 % расчетного расхода и на производственные нужны до предела, устанавливаемого аварийным графиком. Длительность снижения подачи не должна превышать 3 суток. Перерыв в подаче воды или снижение подачи ниже указанного предела допускается не более, чем на 10 минут;

2 - величина допускаемого снижения подачи воды та же, что для 1ой категории, длительность снижения подачи не должна превышать 10 суток. Перерыв в подаче или снижение подачи ниже указанного предела не более, чем на 6 часов;

3 - величина допускаемого снижения подачи воды та же, что при I категории, длительность снижения подачи не должна превышать 15су­ток. Перерыв в подаче воды или снижение подачи ниже указанного пределане более, чем на 24 часа.

Объединенные хозяйственно-питъевые и производственные водопроводы городов при числе жителей в них более 50 тыс. человек следует относить к 1ой категории; от 5 до 50 тысяч - ко 2ой; а населенные пункты с числом жителей менее 5 тысяч - к 3ей категории.

Для организации водоснабжения городов используют различные источники природной пресной воды. Эти источники в зависимости от используемых вод делятся на поверхностные (водохранилища, реки, озера) и подземные (артезианские скважины, трубчатые и шахтные колодцы и т.п.). Основные достоинства и недостатки подземных и поверхностных вод показаны в таблице 2.

Таблица 2. Краткая характеристика поверхностных и подземных вод.

Источник: https://avtonomnoe-vodosnabzhenie.aystroika.info/novosti/shema-vodosnabzheniya-i-vodootvedeniya-v-kvartire-kollektornaya-razvodka

Сроки актуализации Схемы водоснабжения. Актуализация Схемы водоотведения

Подборка наиболее важных документов по запросу Актуализация схемы водоотведения (нормативно–правовые акты, формы, статьи, консультации экспертов и многое другое).

Формы документов

Судебная практика

Постановление Пятого арбитражного апелляционного суда от 08.02.2021 N 05АП-8424/2020 по делу N А24-3075/2020
Требование: О понуждении ООО заключить договор по транспортировке сточных вод.
Решение: Судом апелляционной инстанции решение суда первой инстанции оставлено без изменения. Довод ООО "РСО "Силуэт" о том, что представленные ответчиком в материалы дела выписки из решения собрания депутатов Елизовского городского округа N 590 от 26.09.2019 "О внесении изменений в "Программу комплексного развития систем коммунальной инфраструктуры Елизовского городского поселения на 2014-2025 годы", утвержденного муниципальным нормативным правовым актом N 219-НПА от 25.05.2015", актуализация "Перспективная схема водоотведения Елизовского городского поселения на 2014-2025 годы" на 2020 год, не подтверждают факт наличия в рассматриваемом муниципальном образовании системы централизованного водоотведения, отклоняется судом апелляционной инстанции, как опровергающийся материалами дела. Так, из пункта 1.3 указанного документа следует, что централизованную систему водоотведения на территории Елизовского городского поселения представляет два бассейна водоотведения - левобережный и правобережный. Каждый бассейн имеет систему сбора и транспортировки сточных вод, насосные станции, выпуски; левобережный бассейн имеет очистные сооружения сточных вод.

Схема водоснабжения из поверхностного источника. Схема водоснабжения из поверхностных источников.

При заборе воды из поверхностных источников (река, водохранилище, канал, море и др.) схема водоснабжения следующая (рисунок 1а):

а – из поверхностного источника; б – из подземного источника с одним подъемом воды; в — из подземного источника с двумя подъемами воды с установкой (станцией) улучшения качества воды;

1 – источник водоснабжения; 2 – водозаборное сооружение из реки (а), скважины (б, в); 3 – насосная станция I подъема (а), насос в скважине (б, в);

4 – станция улучшения качества воды; 5 – резервуар чистой воды;

6 – насосная станция II подъема; 7 – водовод; 8 – водонапорная башня;

9 – наружная водопроводная сеть; 10 – внутренний водопровод

Рисунок 1 – Схемы водоснабжения из поверхностных и подземных

— забор воды водозаборными сооружениями;

— подъем воды и создание напора насосными станциями;

— улучшение качества воды на очистных станциях с устранением из нее различных примесей;

— транспортирование воды к объектам водоснабжения и распределение ее между водопотребителями;

— регулирование расхода воды для сглаживания неравномерности водопотребления при помощи аккумулирующих резервуаров.

Воду из источника водоснабжения захватывают с помощью водозаборных сооружений и насосной станцией I подъема подают на очистную станцию. Очищенная вода поступает в резервуары чистой воды, а оттуда насосной станцией II подъема по водоводу подается в регулирующее сооружение (водонапорную башню) и в наружную (уличную) разводящую сеть и далее во внутренние водопроводы зданий.

Схемы водоснабжения при использовании подземных источников с одним или двумя подъемами воды (рисунок 1б, в).

При отклонении качества подземной воды от требований ГОСТ 2874-82 «Вода питьевая» в системе водоснабжения, помимо перечисленных выше, предусматривают сооружения для улучшения ее качества (например, обезжелезивание, умягчение, обесфторивание, опреснение и др.).

Схема водоснабжения в доме. Схема с гидроаккумулятором и насосной станцией

Эта система водоснабжение частного дома из колодца и скважины обеспечивает стабильное давление, потому можно подключать любую технику. В ее основе тоже лежит насос, но подает воду он в гидроаккумулятор, а управляется системой автоматики. Если все эти компоненты объединены в одно устройство — оно называется насосной станцией.

Схема водоснабжения частного дома с гидроаккумулятором

Гидроаккумулятор для водопровода — железный бак, разделенный эластичной мембраной (резиновой) на две части. В одной части закачан под определенным давлением газ, во вторую поступает вода. Заполняя бак вода, растягивает мембрану, сжимая газ еще больше, из-за чего в системе и создается давление.

Принцип работы системы водоснабжения с гидроаккумулятором такой:

• Насос включается, качает воду, создавая заданное давление в системе. Оно контролируется датчиками. Их два: верхнего и нижнего порога давления. При достижении верхнего порога датчик отключает насос.
• При открывании крана или расходе воды техникой происходит постепенное снижение давления в системе. При достижении нижнего порога второй датчик дает команду на включение насоса. Вода подается снова, выравнивая его.

Такая система автономного водоснабжения дает более высокий уровень комфорта. Но для ее организации требуется больше средств: насосная станция и гидроаккумулятор достаточно дорогие устройства. Кроме того, это оборудование более требовательно к качеству воды (минимум примесей) для чего должен стоять хороший фильтр. Есть требования и к трубопроводу (гладкие внутренние стенки) и к производительности насоса: вода должна подаваться постоянно, без перебоев. При использовании в качестве источника воды колодца, он должен иметь хороший дебет (вода должна поступать быстро), что не всегда возможно. Потому такие схемы чаще реализуются со скважинами.

Правила разработки и утверждения схем водоснабжения и водоотведения. Постановление от 5 сентября 2013 года №782

Документ подготовлен Минрегионом России в соответствии с пунктом 9 плана подготовки проектов актов Правительства Российской Федерации и ведомственных актов, необходимых для реализации положений Федерального закона от 30 декабря 2012 года №291-ФЗ «О внесении изменений в отдельные законодательные акты Российской Федерации в части совершенствования регулирования тарифов в сфере электроснабжения, теплоснабжения, газоснабжения, водоснабжения и водоотведения» , утверждённого распоряжением Правительства Российской Федерации от 13 мая 2013 года №764-р .

Постановлением в развитие положений статей 4 и 38 Федерального закона №416-ФЗ «О водоснабжении и водоотведении» устанавливаются требования к составу и содержанию схем водоснабжения и водоотведения, определяются порядок разработки и утверждения схем водоснабжения и водоотведения, критерии отказа в утверждении схем, а также порядок их последующей актуализации. Кроме того, постановлением определяются требования к электронным моделям водоснабжения и водоотведения, к их программной и технической частям.

Реализация постановления позволит создать единые правила и требования к составу и содержанию схем водоснабжения и водоотведения поселений, городских округов и городов федерального значения Москвы и Санкт-Петербурга, а также порядок их разработки и утверждения органами местного самоуправления и органами государственной власти субъекта Российской Федерации (в случае если законами субъектов Российской Федерации – городов федерального значения Москвы и Санкт-Петербурга полномочия по утверждению схем водоснабжения и водоотведения не отнесены к перечню вопросов местного значения). Утверждение схем водоснабжения и водоотведения поселений, городских округов и городов федерального значения Москвы и Санкт-Петербурга позволит осуществить разработку, утверждение и корректировку инвестиционных программ организаций, осуществляющих горячее водоснабжение, холодное водоснабжение и (или) водоотведение с использованием централизованных систем (за исключением организаций, осуществляющих горячее водоснабжение с использованием открытых систем горячего водоснабжения), в том числе планов мероприятий по приведению качества питьевой воды и планов мероприятий по приведению качества горячей воды в соответствие с установленными требованиями.

Система водоснабжения и канализации в квартире. Разводка водопровода в квартире: какие трубы использовать, как правильно сделать водоразводку - Схемы, фото, рекомендации по монтажу

При строительстве частного коттеджа на индивидуальном участке первым делом к объекту подводят источник электроэнергии и водоснабжения. Когда покупатель приобретает жилье в многоквартирном доме, то в любом варианте, черновом или с отделкой, есть перечисленные выше коммуникации. Но в обоих случаях новые жильцы должны развести все так, чтобы они подходили ко всем точкам врезки – к раковине и посудомойке на кухне, к сантехнике и стиральной машине в ванной комнате и пр. В статье мы рассмотрим схемы разводки водопровода в квартире своими руками, дадим рекомендации по монтажу.

С чего начинается правильное соединение

Верный подход – это заблаговременное планирование. Именно создание схемы, проекта представляет половину успеха. На плане понадобится указать все точки водозабора, а также просчитать приблизительную мощность напора, сколько литров жидкости в среднем будет потребляться.

Таким образом, начало работ по водоразводке – это предварительное доскональное изучение всей информации. Мы рекомендуем полностью дочитать статью, ознакомиться с последовательностью работ, нюансами монтажа, а также разновидностями труб и схем подключения водного ресурса.

Важность правильного проектирования

Нельзя недооценивать, насколько важно составить подробный проект. Неверно созданная схема разводки может привести к скорому возникновению неисправностей – слабому напору, износу, а также к различного рода протечкам. По сути, задача проектировщика проста – провести линии от центрального стояка многоквартирного дома, минуя или проходя через водонагреватель, к каждой из точек расхода жидкости, но на деле мастер сталкивается с массой нюансов.

Усложняют схему наличие нескольких санузлов, а также использование бытовой техники, требующей подключения к водопроводу. Чем больше сантехнических объектов, тем выше нагрузка на всю систему, более сложный проект требуется создать.

В итоге вот какие проблемы помогает решить верно сделанное проектирование:

• делает лучше основные характеристики водопровода;
• снижает издержки на монтаж и эксплуатацию;
• облегчает проведение ремонтных работ в дальнейшем.

Какими водопроводными трубами делать разводку воды в квартире

Мы расскажем о распространенных типах, используемых при строительстве многоквартирных домов. Можно произвести их замену на другой материал из списка. Они различаются по стоимости, срокам эксплуатации, экологичности, дополнительным уникальным характеристикам. Рассмотрим виды.

Медные

Их плюсы:

• антикоррозийные свойства;
• невосприимчивость к сильному нагреву – до 250 градусов;
• эластичность, что снижает вероятность механических повреждений;
• можно делать наиболее нестандартные конфигурации, со множеством изгибов.

Минусы:

• при контакте с алюминием или сталью появляется гальваническая пара;
• монтаж осуществляется с помощью специальных припоев;
• большая проводимость тока.

Металлопластиковые

Достоинства:

• совсем не образуется ржавчина;
• внутри стенки гладкие, не формируются отложения из примесей;
• легко соединять фрагменты резьбовыми втулками;
• большая эластичность.

Недостатки:

• не подходят для скрытой прокладки, поскольку резиновые уплотнительные кольца могут со временем ссохнуться и растрескаться, пропускать жидкость.

Из полибутилена

Они хорошо переносят жидкость, нагретую до 90 градусов. Технология пайки очень надежная, поэтому стыки получаются долговечными. Но материал отличается дороговизной, его применяют достаточно редко, в основном, при создании теплых, обогреваемых полов.

Полиэтиленовые

Имеют дополнительное армирование, но все же считаются не самыми прочными. В связи с этим их не рекомендуется прокладывать в крупных водопроводных сетях. Внутри может поддерживаться давление, не превышающее 3,5 атмосфер. Если от источника напор идет больше, то следует подключить редуктор, он снизит этот параметр. Есть один большой плюс, актуальный скорее не для квартир, но для частных домов, – разрешено замерзание жидкости.

Из поливинилхлорида

Положительные стороны:

• устойчивость к химикатам;
• разрешен нагрев питьевой жидкости до 80 градусов.

Отрицательные:

• плохо реагирует на прямое попадание солнечных лучей;
• давление – не более 3,5 атм., в обратном случае возможен разрыв спаянного шва.

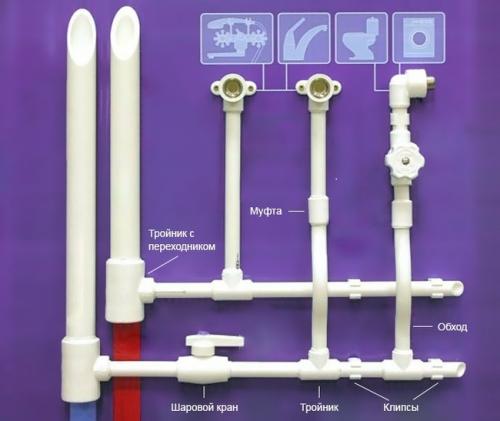

Из полизопропилена

Отличный вариант для разводки ХВС и ГВС в квартире или офисе. Соединения образуются просто — используется метод пайки. Стыки — надежные, выдерживают до 12 атмосфер. При этом жидкость может быть нагрета до 130 градусов. Изнутри поверхность несколько шероховатая, но отложения солей не образуются. И все это дополняется низкой ценой материала.

Расчет необходимых стройматериалов

Размер зависит от количества сантехники и бытовой техники, которая потребляет ресурс. В средней квартире обычно для стояков достаточно 20-22 мм диаметра, а для отводов – 16-18 мм.

Количество фитингов, а также общая длина трубопровода рассчитывается исходя из проекта. Однако мы рекомендуем взять на 10% больше.
