Прокладка канализации под фундаментной плитой. Основные принципы прокладки коммуникаций

Прокладка канализации под фундаментной плитой. Основные принципы прокладки коммуникаций

Схема прокладки водопровода под фундаментом.
Прежде всего, нужно избежать замерзания воды в водопроводных трубах. Способов два:

1. Прокладка водопроводных труб ниже глубины промерзания грунта. При водоснабжении из скважины делается кессон, в котором находится оголовок скважины, и которых сам находится под землёй ниже глубины промерзания. От него прокладывается водопроводная труба под дом, и уже там труба поднимается вверх и заводится в дом. Грунт под отапливаемым домом не промерзает, поэтому в этом участке грунта вода в водопроводе тоже замерзать не будет.
2. Обогрев водопроводной трубы. Когда нет возможности проложить водопровод ниже глубины промерзания грунта, его приходится подогревать с помощью специального греющего кабеля. Такой кабель питается от электричества и укладывается рядом с трубой; он имеет датчики и при понижении температуры включает подогрев. Минусом этого способа является дополнительный расход электроэнергии.

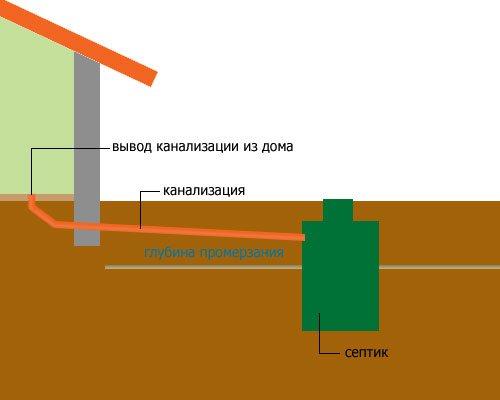

Схема прокладки канализации через фундамент.

Если в водопроводной трубе постоянно находится вода, то в канализационных трубах стоки не задерживаются, поэтому нет необходимости защищать их от промерзания, и трубы канализации можно укладывать неглубоко — выше уровня промерзания. Входные патрубки септиков находятся на глубине от 60 см и глубже, расстояние от дома до септика 5-10 м, необходимый уклон трубы — 2-4 см на 1 м. Таким образом, чтобы обеспечить достаточный перепад канализационную трубу нужно прокладывать на глубине 40-60 см: 40 см под домом в месте выхода канализации из помещения и 60 см на входе в септик.

При прокладке коммуникаций под землёй для защиты труб нужно использовать так называемые гильзы — трубы большего диаметра, внутри которых прокладывается основная рабочая труба. Такая конструкция особенно актуальна для водопровода. Гильза защищает трубу от давления грунта и от механических повреждений. Ещё один плюс использования гильзы: в случае прорыва трубы её можно будет достать из полости гильзы и заменить, это будет легче, чем откапывать её полностью, а потом снова засыпать траншею.

Канализационная труба в гильзе.

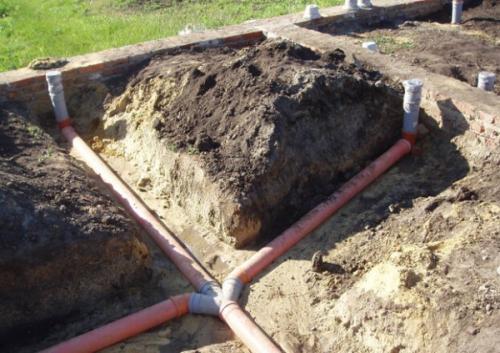

Коммуникации в плитном фундаменте. Специфика прокладки коммуникаций под плитным фундаментом

В результате грамотного проектирования плитного фундамента эксплуатация коммуникационных систем в доме пройдет без надобности преждевременного ремонта, если не рассматривать аварийные ситуации по вине пользователей.

Об особенностях закладки инженерных линий во время строительства силовой конструкции типа «плита», а также о вариантах ремонта в случае возникновения проблем, можно узнать из настоящей статьи.

Требования

Правила монтажа систем жизнеобеспечения (электроснабжение, водоснабжение, канализация) в коттеджах, строящихся на плитном фундаменте, регламентируются установленными нормативами по,и. При этом практикующие инженеры рекомендуют уделять особое внимание ремонтопригодности коммуникационных линий.

Согласно действующим правилам в строительстве, под инженерные сети не пробивают отверстия в затвердевшем монолите, а организуют места закладки гильз на этапе строительства.

В процессе необходимо учесть следующие факторы:

1. Для прокладки системы «теплого пола» и линий водоснабжения используют трубы диаметром от 16 до 20 мм. Для проводки канализации применяют трубы из поливинилхлорида со стандартным диаметром 110 мм. Если по проекту в доме много сантехнических приборов, большая длина канализационной магистрали или не предусмотрен приямок, то используют трубы диаметром 160 мм.
2. Минимально допустимый размер гильзы составляет 5 см.
3. При сезонных температурных перепадах в грунте возникают линейные расширения, поэтому при закладке инженерных систем используют специальные компенсаторы.
4. Линии водоснабжения прокладывают ниже уровня промерзания, в противном случае параллельно ведут греющие кабеля или используют полистирольные скорлупы.
5. Электрику закладывают в гильзы с радиусом изгиба от 0,3 до 0,7 м. Такое положение делает ремонтопригодным этот узел коммуникаций в случае повреждений. Линии электроснабжения выводятся в щиток, который, как правило, находится рядом с домом.
6. Газовую трубу запрещено вводить в дом через толщу фундамента, для этих целей делают отверстие в наружной стене и вставляют в него гильзу для защиты. Все места, в которых трубы соединены, должны быть расположены таким образом, чтобы в любой момент место контакта можно было обследовать и починить при необходимости.

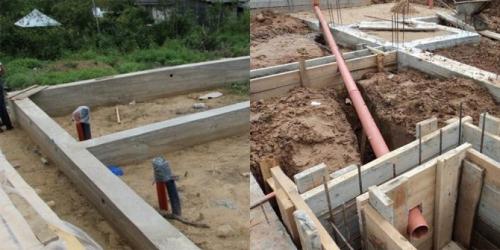

Канализация в монолитном фундаменте. Проведение канализации через ленточный фундамент

Планировать и укладывать канализационные трубы лучше и проще до процесса заливки бетонной ленты основания. При этом способ укладки коммуникации зависит от типа ленточного фундамента:

• При мелкозаглубленном основании трубы укладывают ниже уровня промерзания грунта, непосредственно под фундаментом. Траншею рекомендуется вырыть до строительства ленты. Причем отрезок трубы, который будет расположен под ленточным основанием, рекомендуется поместить в гильзу, которая представляет собой обрезок металлической трубы.
• Фундамент ленточный глубокого заложения требует выполнения действий другого характера. В опалубке пропиливают отверстие, в которое вставляют асбестоцементную или стальную гильзу. Ее закрепляют в опалубке и заливают бетонным раствором. В эту гильзу в последствие вставляют трубы коммуникаций.

Ленточный фундамент позволяет прокладывать канализационные трубы уже после заливки основания. Выполнение работ такого типа требует больших сил и затрат, но все можно сделать своими руками. Процесс может осуществляться двумя способами: под фундаментом делают подкоп и через него проводят трубы или сверлят отверстие в бетонной ленте.

Канализация в ленточном фундаменте

Первый способ используется в том случае, если фундамент имеет большую толщину. В этом случае роют траншею в том месте, где планируется выведение канализационных труб наружу. Для облегчения работы используют метод наклонного бурения. Бур заводится под фундамент на определенную глубину и под нужным углом.

Второй способ выполняется следующим образом:

• На фундаменте делают отметку, где должна проходить канализационная труба. Отверстие должно иметь размеры, позволяющие вставить защитную гильзу для трубы.
• С помощью перфоратора в бетоне выдалбливают отверстие.
• Встречающиеся прутья арматуры высверливают посредством дрели.
• В подготовленный канал вставляют гильзу и заделывают пространство вокруг нее цементным раствором.

Источник: https://avtonomnoe-vodosnabzhenie.aystroika.info/novosti/kanalizacionnaya-truba-v-fundamente-konstruktivnye-osobennosti-svaynogo-osnovaniya

Монтаж канализации в монолитной плите. Прокладка канализации под плитой фундамента

Прокладка канализации под фундамент

Прокладка канализационных труб — важнейший этап при строительстве дома, производится после разработки котлована. Трубы прокладываются в грунте или песчано-гравийной подушке под фундамент.

Теоретически, в частном доме можно проложить канализацию под фундаментом и после возведения дома, но это может нарушить целостность и геометрию всей конструкции или попросту не получиться из-за толстых стен или глубины, поэтому рекомендуется делать прокладку коммуникаций на этапе строительства. Не говоря уже о том, что сверлить готовую плиту сложно, затратно и долго.

Важно: канализацию и коммуникации рационально прокладывать и испытывать на начальном этапе строительства дома, чтобы избежать неприятных последствий и лишних трат.

Канализацию прокладывают двумя способами:

1. Через фундамент — для цокольных этажей с большим заглублением;
2. Непосредственно на дно котлована под сам фундамент, если он является мелкозаглубленным. Здесь коммуникации располагаются ниже уровня промерзания или утепляются вспененным полиэтиленом.

Как грамотно проложить трубы под фундаментом?

Правильно проложить канализацию под фундаментом – непростая задача даже для квалифицированных строителей, не говоря уже о дилетантах и непрофессионалах. Это сложный процесс, который требует предельного внимания и профессионального подхода на каждом этапе и строгого следования технологиям: соблюдение уклона, соединения отводов, установка ревизий и так далее.

• В соответствии со всем вышеперечисленным, определяется масштаб работ и составляется чертеж, где указываются расположение канализационных стояков, места сочленения труб и их повороты, место установки септика или выгребной ямы;
• Плюс ко всему необходимо просчитать диаметр трубы в зависимости от предполагаемого объема проходимой жидкости (чаще всего 110 см), а также угол наклона для отвода сточных вод;
• Очень важно, чтобы уклон попадал в диапазон от 1 до 4 см на метр, т.к. маленький угол наклона станет причиной застоя, а при слишком большом наклоне жидкость будет уходить быстрее и не очищаться, что вызовет засор.

Также есть еще огромное количество моментов, о которых простой обыватель даже и не догадывается.

Если вы планируете проложить канализацию в фундаменте дома самостоятельно, то вам придется освоить инженерные азы, составить план/чертеж, и при этом не забыть соблюсти все санитарные требования и нормы. На все это уйдет много времени, сил и средств, чтобы устранить неизбежные ошибки и просчеты.

Важно: учитывая все нюансы, грамотно проложить систему канализации под/через фундамент могут только профессионалы, которые владеют технологией и располагают полным спектром необходимых инструментов и техники.

Как мы делаем канализацию при возведении фундамента?

• В зависимости от назначения будущей постройки инженер составляет подробный план и чертеж системы, выбирает способ прокладки;
• Непосредственно прокладкой коммуникаций занимается бригада под руководством прораба, имеющего высшее строительное образование;
• Проводим испытания системы канализации методом пролива;
• На всех тапах мы соблюдаем нормы СП 32.13330.2012 «Канализация. Наружные сети и сооружения».

Основные правила прокладки канализации:

• Канализация под монолитной плитой располагается в заранее вырытые траншеи;
• Под плитный фундамент укладываются трубы из современных полимерных материалов, гарантированный срок службы которых превышает 50 лет;
• Трубы вне здания должны пролегать на 70 см ниже уровня грунта либо иметь теплоизоляцию;
• При ленточном фундаменте трубы укладывают после монтажа опалубки, чтобы не промахнуться с местоположением гильз или самих труб;
• При заглубленном ленточном основании сначала в опалубку вставляются гильзы, затем фундамент заливается бетоном и только после этого в отверстия гильз вставляют трубы;
• При мелкозаглубленном фундаменте ленточного типа трубы канализации прокладываются в траншеи ниже уровня самой «ленты»;
• Зазоры между фундаментом, гильзами и трубами заполняются герметиком, при этом диаметр гильзы должен быть на 5 см больше диаметра самой трубы, чтобы при усадке труба не погнулась;
• Перед бетонированием проводятся испытания путем пролива и сбора воды, чтобы определить, есть ли места проседания трубопроводов, которые могут привести к засорам системы канализации.

Как вывести канализацию через фундамент. Как вывести трубу прямо из дома

Имея готовый дом, сразу встает вопрос: а как же вывести канализацию через фундамент? Чтобы вывести канализационный трубопровод из собственного дома необходимо провести установку пограничной системы, которая соединяет септик с отходящими трубами.

Вывод трубы проходит сквозь фундамент. Причем глубина монтажа должна превышать величину промерзания грунта. Работы выполняются в следующей последовательности.

Этап 1. Роется траншея, в которой произойдет стыковка наружной и внутренней системы.

Этап 2. Делается отверстие в фундаменте под канализацию. Для работы потребуются:

• Перфоратор;
• Металлический пробойник;
• Электрическая дрель;
• Набор сверл.

Если такими инструментами сделать отверстие не удается, используется специальная алмазная установка.

Процесс бурения всегда достаточно сложен, ведь приходится бурить бетонное основание. Если была сделана армирующая сетка, придется воспользоваться болгаркой. Она легко справиться с арматурой. Иногда для получения нужного отверстия приходится работать несколько дней.

Сначала на поверхности фундамента определяется место, где будет выводиться трубопровод. В этом месте чертится круг, причем его диаметр должен превышать размер канализационной трубы, совместно с гильзой.

Перфоратором бурится бетон на максимальную глубину. Встречающиеся прутья арматуры срезаются болгаркой.

Чтобы сделать отверстие в бетонном фундаменте, строители пользуются несколькими способами:

• Алмазное бурение. Считается самым оптимальным вариантом. Материал фундамента при такой работе не получает повреждений. Данная технология относится к самой дорогой, даже если арендовать такой станок;
• Перфоратор. Выполняется ударное бурение. Отрицательной стороной считается долбежка, которая вызывает появление микротрещин. Бетон начинает отслаиваться от арматурной сетки;
• Безударное сверление. Один из наиболее безопасных способов, требующий много времени. По всему периметру нужного большого отверстия сверлится большое количество более мелких. Кувалдой выбивается бетонная пробка, арматура срезают ножницами по металлу.

Этап 3. В сделанный канал сначала укладывают гильзу, затем прокладывают трубопровод. Образовавшиеся щели закрываются заделать монтажной пеной. Она же становится и хорошим теплоизолятором.

Канализация в плитном фундаменте. Укладка труб под фундаментом

Существует ряд причин, почему затруднительно пробивать отверстие в фундаменте под канализацию. Это могут быть чересчур толстые стены, наличие подвального помещения или пристройки к дому, очень глубокое основание здания. В таком случае потребуется выполнить глубокий подкоп, а такую работу совершить самостоятельно практически невозможно.

По утверждению профессионалов, прокладка канализации под фундаментом относится к тяжелым строительным процессам. Облегчить работу можно при условии применения способа наклонного бурения. Данный метод означает бурение скважины под наклоном – она пройдет до самой нижней границы основания дома. Именно в ней и будут проложены инженерные коммуникации.

При использовании вышеописанного метода необходимо правильно рассчитать угол выполнения буровых работ. Нижняя граница канала, который пробурен, должна в итоге совпасть с концом трубы, которую закладывают при обустройстве фундамента.

Сначала бур устанавливают в определенной точке, ранее определенной путем проведения расчетов, и только потом приступают к работе по сверлению канала. Чтобы в процессе бурения направление не изменилось, нужно выбирать довольно длинный бур. Выполнять данную работу следует не спеша, поскольку нужно периодически подтесывать стены канала. В него помещают кусок трубы, имеющей большой диаметр. Она будет своеобразным футляром, по форме совпадающим с получившейся скважиной.

Через эту трубу протягивают кабель плюс металлический трос, к которому привязывают веревку – она поможет протащить по образовавшемуся каналу шланг.

Канализационная труба под монолитной плитой. Правила обустройства канализации под фундаментной плитой

Инженерные коммуникации, в т. ч. трубы канализационные лучше прокладывать в ходе строительства, однако прокладка канализации под плитой фундамента возможна и когда сооружение уже построено. Задача облегчается тем, что в отличие от водопроводных коммуникаций, в которых постоянно находится вода, в правильно уложенных канализационных трубах не происходит задержки стоков. Поэтому прокладывать их можно неглубоко, защиты от промерзания часто также не требуется.

Подготовка к прокладке

При обустройстве канализации под плитой перекрытия потребуются не только трубы. Вам понадобятся различные фасонные элементы, например, крепежный хомут для труб ( такого типа ). Также будут необходимы:

• тройники специальные для канализации;
• стыковочные переходники, заглушки, муфты и т. п.

Герметизация соединений осуществляется с помощью силиконового пистолета. Прокладка канализации под фундаментной плитой должна удовлетворять ряду условий:

1. С целью предотвращения повреждения коммуникаций глубина прокладки труб должна находиться на глубине не менее 0,5 м от отмостки;
2. Канализация под плитой фундамента должна иметь расстояние до септика, равное 5-10 м;
3. Необходимый уклон трубы на 1 м длины должен составлять 2-4 см;
4. По возможности максимально компактно располагайте все точки водозабора в доме.

Чтобы защитить трубы под землей от механических повреждений, можно использовать т. н. гильзы. Они представляют собой трубы большего диаметра, в которых размещаются уже рабочие коммуникации. Еще одним плюсом использования гильз, когда оборудуется канализация под плитами перекрытия, является возможность быстрого извлечения поврежденной трубы без необходимости ее откапывания и повторного засыпания траншеи.

Правила обустройства канализации под фундаментом

Канализация под фундаментной плитой чаще всего выполняется из пластиковых труб ПВП, ПВХ, ПП. Для этих целей можно использовать трубы круглого сечения диаметром 110 мм. Ширина траншеи при этом должна составлять 60 см, на ее дне необходимо обустроить также специальную песчаную или гравийную амортизационную подушку толщиной 10 см.

Монтаж канализации под фундаментной плитой должен осуществляться по определенным правилам. Трубы вставляются одна в другую, их концы тщательно очищаются от грязи и обрабатываются моющими средствами или специальными смазками. Соединения дополнительно уплотняются резиновыми кольцами в раструбе.

Канализация под плитой, все ее внутренние коммуникации должны подсоединяться к главному стояку диаметром не менее 100 мм. Его нижний конец опускается ниже уровня пола, где прокладывается проходящий через фундамент трубопровод. В том месте, где горизонтальный стояк будет соединяться с трубопроводом, должен быть оборудован ревизионный колодец.

Выбор глубины прокладки коммуникаций

Следует заранее определиться с глубиной прокладки. Существуют нормы, по которым глубина укладки должна превышать глубину промерзания грунта на 30-50 см. В противном случае, особенно для северных регионов желательно дополнительно утеплять трубы теплоизоляционным материалом типа «Энергофлекс» или даже использовать специальный греющий кабель.

В средних и южных широтах, учитывая, что стоки канализации, в отличие от водопровода всегда выходят из дома и имеют высокую по сравнению с уличной температуру, канализация под плитой перекрытия не обязательно должна оборудоваться теплоизоляцией. Но для этого обустроена она должна быть в соответствии с вышеприведенными рекомендациями, так как только правильно смонтированная канализация будет оставаться всегда сухой.

Особенности прокладки канализации под плитой

Закладка канализации под фундаментную плиту в качестве проекта должна просчитываться еще до заложения ленточного фундамента. Если он мелкозаглубленный, то траншея вырывается до заливки, а участок трубы под фундаментом защищается металлической гильзой. Сделать подкоп для прокладки коммуникаций можно и после заливки, но времени и сил для этого придется потратить гораздо больше.

Если необходима канализация под монолитной плитой, то отверстие под ней сделать будет уже проблематично, ведь такой фундамент может потрескаться вследствие своей высокой жесткости. Тем не менее такие работы проводятся, отверстие же в плите можно выполнить при помощи отбойного ручного молотка, перфоратора, при помощи системы алмазного бурения. Труба также может вводиться ниже через траншею.

Прокладка канализации в плите. Ремонт коммуникаций под плитным фундаментом: за и против

Если изучить темы на FORUMHOUSE, связанные с прокладкой труб водоснабжения и канализации под плитными фундаментами, то условно можно разделить пользователей портала на два лагеря. Первые — те, кто полагает, что инженерные коммуникации в обязательном порядке должны быть пригодны для ремонта. Вторые считают, что все проблемы с «инженеркой» возникают из-за нарушений строительных норм и правил, применения материалов плохого качества либо использованных не по назначению. Т.е., если сделать все, как надо, то и о коммуникациях можно не беспокоиться.

Не следует забывать, что аварийная ситуация может возникнуть и с грамотно проведёнными коммуникациями, уже отработавшими не один год.

аzemskov (Участник FORUMHOUSE):

- Знаю случай, когда трубы тёплого пола фундамента УШП сборщики мебели повредили, просверлив их в 2-х местах. Монтажников, приехавших устанавливать гардероб, просто забыли предупредить, что пол сверлить нельзя.

вaus (Пользователь FORUMHOUSE):

- Поделюсь своим опытом. Заказчик через год решил самостоятельно подключить водоснабжение. Пришли «специалисты» и подключились к трубам, выведенным из фундаментной плиты. Чем и как опрессовывали, под каким давлением, никто не смотрел. На следующий день в системе упало давление, а затем из-под отмостки забил фонтанчик воды.

Если пробитые трубы тёплого пола ещё можно восстановить, вскрыв напольное покрытие и раздолбив верхний слой бетона, то что делать, если в канализацию (особенно с разветвлёнными трассами) по ошибке спустили памперс? Ведь трубы «похоронены» под фундаментом.

Или из-за ошибок, допущенных на стадии монтажа труб, со временем в трассе образовалась течь, и вода стала замачивать грунтовое основание. От ошибок не застрахован никто. Даже опытные домовладельцы могут недосмотреть за рабочими, которые, например, меняя плитку в ванной комнате, спустят в унитаз остатки клея и мусора. Или в ходе ремонта в трубопровод попадёт смесь для наливного пола.

Вариантов множество. Каждый из них может привести к дорогостоящему ремонту и сложным работам, связанным с подкопом под . Причём, зачастую это невозможно сделать, не разрушив тщательно , которую затем (после ликвидации аварии) невозможно доуплотнить до первоначального состояния.

Конечно, можно руководствоваться правилом, что оптимальное решение проблемы инженерных коммуникаций под плитным фундаментом — их полное отсутствие. Но есть и другие варианты:

• Грамотно спроектировать инженерные коммуникации. Это позволит эксплуатировать трубы водоснабжения и канализации в течение всего срока службы здания, без необходимости ремонта «инженерки». Не рассматриваем аварийные ситуации, возникшие по вине пользователей, грубо нарушивших правила эксплуатации системы.
• Устройство футляров, в которых протягиваются трубы, и приямков, обеспечивающих прямой доступ к коммуникациям. В этом случае, при необходимости, пользователь может прочистить или отремонтировать коммуникации. Данный вариант влечёт за собой усложнение конструктива плиты и увеличение строительной сметы.
