Подключить насосную станцию своими руками: ключевые правила

Подключить насосную станцию своими руками: ключевые правила

Помимо ключевых особенностей работы насосной станции нужно понимать принцип установки агрегата, который обеспечит его бесперебойное функционирование. Если вы неправильно определите место монтажа, сложно рассчитывать на выполнение всех функций и задач насосной станции. Существуют определённые требования к месту установки агрегата. Также правильное размещение станции определяет эффективность её работы.

Ориентируйтесь на следующие принципы установки насосной станции:

• важно не допускать переохлаждения и замерзания насоса, поскольку это может привести к нарушению работы агрегата. Необходимо обеспечить оптимальные температурные значения, при которых будет функционировать насос без сбоев;
• лучше всего ориентироваться на ближайшую локацию установки к источнику водоснабжения;
• для дальнейшего удобного обслуживания насоса обеспечьте доступ к станции.

Это рекомендации, которые не всегда удастся выполнять силу особенностей каждого участка. Наилучшим местом для установки насосной станции считают специальное помещение, где вы сможете регулировать температурный режим, получить доступ к насосу для обслуживания.

Если строительство специального помещения не предусмотрено, тогда рассмотрите другие пристройки на территории частного строение, подходящие по вышеописанным критериям монтажа. Например, местом для установки может стать подвал. Поскольку насос работает относительно шумно, выбор такой локации станет решением этой проблемы.

При установке насосной станции обязательно учитывают систему трубопровода. Трубы должны размещаться на безопасном от промерзания уровне. Это необходимо с той целью, чтобы вода не промерзала в холодное время года.

Схема подключения насосной станции с накопительным баком. Схема подключения насосной станции для дома и дачи: Инструкция +Фото и Видео

Имея загородную недвижимость, будь то дом с постоянным проживанием или дача не всегда есть возможность подключиться к центральному водоснабжению. По этой причине источники воды оборудуются самостоятельно. Встает вопрос о том, как доставить воду до нужной точки, для этого устанавливаются водяные насосы. Для любого монтажа требуется схема подключения насосной станции.

Как известно насосные агрегаты имеют разные модификации. Есть с внешним эжектором и встроенным или вообще быть без него, влияющие на давление в трубах, с накопителем и без, автоматические или с поплавком.

– доставляют жидкость до требуемой точки.

Выбирая насосную установку

Особенности накопительного бака

Самым востребованным на рынке является насос с накопительным баком (гидроаккумулятором) – эта насосная станция имеет внушительные габариты, соответственно ее монтаж является более сложным. Его и рассмотрим.

Особенность насоса в том, что его главный узел разделен на две часть, одна отвечает за подкачку воды, вторая отвечает за количество воздуха.

Давление в системе регулируется автоматически. Когда стрелка манометра показывает минимальный уровень давления, установка включается, как только требуемый параметр достигнут, система отключается.

Функции

Выбирая насосную установку, требуется обратить внимание на самые важные ее функции:

1. С какой глубины насос может поднять воду.
2. Производительность
3. Мощность
4. Автоматическое управление или механическое
5. Сколько жильцов в доме
6. Объем накопителя

Производительность насоса должна быть ниже или равна производительности источника воды. В противном случае качество доставляемой жидкости будет низким (содержать примеси и песок)

Если неправильно выбрать установку, то возможны перебои с водоснабжением и плохой напор воды.

Разберем пример

4 человека постоянно проживают. Производительность изделия потребуется не ниже 3 м3/ч

Размещаем оборудование

Как правильно выбрать место для установки насосной станции для дома или дачи?

Главный минус установки в неспособности функционировать при минусовой температуре. Даже если обустроить строение под насосную станцию и утеплить ее, производительность снизится или насос совсем перестанет работать. Конечно, можно поставить рядом обогреватель, но это приведет только к перерасходу электроэнергии.

При выборе места для насосной станции следуйте рекомендациям

1. Оборудование устанавливайте в помещение с централизованным отоплением.
2. К насосной установке обеспечьте свободный доступ, для обслуживания
3. Постарайтесь минимизировать расстояние от источника забора воды.

Варианты мест размещения оборудования

• Отдельно оборудованное помещение в доме, желательно со звукоизоляцией.
• Возможна установка в санузлах (кухня,)
• В подвале и цоколе. При условии, что там тепло и сухо
• В кессоне – рядом со скважиной. В этом варианте насосная станция будет работать продуктивно, только если установить ее ниже уровня промерзания грунта.

Однотрубная система или двухтрубная система подключения?

Данный вопрос зависит от того на какой глубине расположена установка и водопровода.

1-но трубное

Однотрубное подключение применяют при малых глубинах до 8 метров.Двухтрубная система используется, когда требуется увеличить глубину забора воды насосом от 8 метров.

2-х трубное

Двухтрубная система подключения подразумевает насос с внешним эжектором.

Как подключить насосную станцию

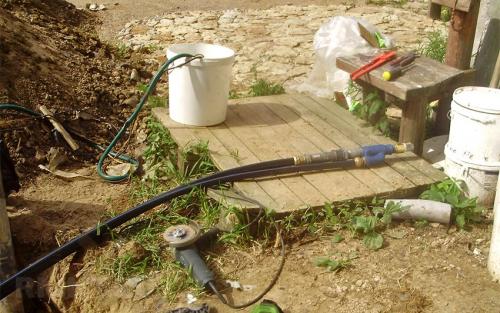

1. Вырывается траншея ниже уровня промерзания почвы. Обязательно выдержать уклон в сторону скважины.
2. Соединение с насосом производится с помощью фитинга «американки», муфты, уголка с резьбой из металла.
3. Труба идущая к водопроводной магистрали от установки подсоединяется по тому же принципу
4. Прежде чем включить систему, агрегат заполняется водой.
5. Еслирасположен выше уровня промерзания, его следует утеплить.
6. К водопроводной магистрали дома насосная станция подключается при помощи фитингов.

Рекомендация

Чтобы повысить качество воды устанавливаю два фильтра. Перед насосом – фильтр грубой очистки. После установки монтируется фильтр глубокой очистки.

Сам процесс установки не является сложным и длительным. Основное время занимает подготовка к монтажу: оборудование помещения, организация траншеи, укладка труб и т.д.

Иногда, чтобы снизать вибрацию, насосную установку ставят на бетонную или кирпичную подушку, застеленную резиновым ковриком.

Установка насосной станции в колодец. Двухтрубная насосная станция

При условиях, когда необходимо поднять воду с глубины больше 8 м и имеется насосная станция с поверхностным насосом, систему необходимо доукомплектовать. Для этого на всасе насоса устанавливается специальное устройство, называемое эжектор.

В этом случае в колодец или скважину опускают две трубы различного диаметра. В большинстве случаев 32 мм труба для всаса и 16 мм труба на рециркуляцию.

В корпусе эжектора смонтировано сопло зауженного сечения. Вода по трубе с рециркуляции подается в камеру эжектора. За счет сужения скорость потока воды на выходе сопла больше, нежели в трубе на всасе. Вода создает зону повышенного давления, обеспечивая необходимый подпор на всасывающем трубопроводе. Под соплом образуется зона пониженного давления, что обеспечит подачу воды в эжектор из скважины.

Насосные станции с эжектором могут поднять воду с глубины до 30 м.

На всасывающую трубу эжектора также необходимо установить обратный клапан с фильтром грубой очистки. Подсоединить трубу с обратным клапаном к выходу всасывающей камеры.

1 — обратный клапан с фильтром; 2 — эжектор; 3 — линия всаса; 4 — труба рециркуляции

Насосные станции с выносным эжектором могут находиться на значительном удалении от источника воды — до 40 м по горизонтали, что дает возможность установки станции в доме без устройства дополнительных технических сооружений.

Насосные станции с эжектором необходимо выбирать большей мощности, поскольку часть энергии расходуется на рециркуляцию.

Фитинги для подключения насосной станции. Схема подключения насосной станции с баком №1 и резьбовым соединением внутр-наруж 1*1" (минимальная)

Как подключить насосную станцию?
Итак, Вы стали счастливым обладателем насосной станции.
Что дальше? Есть два пути. Первый – пригласить специалиста, который произведет монтаж. Второй – все сделать самому.
Эта статья для тех, кто хочет самостоятельно подключить насосную станцию и разобраться в деталях.

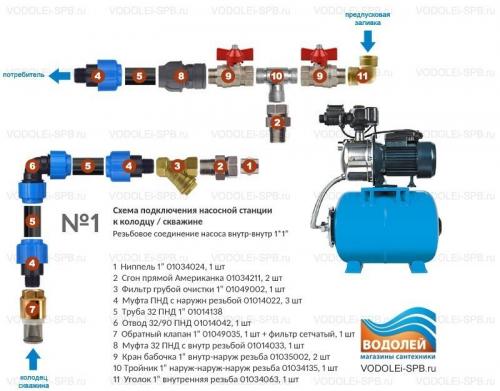

Схема подключения насосной станции
Насосные станции
Фитинги и трубы для насосной станции:

1. Ниппель 1” 01034024 , 1 шт
2. Сгон прямой Американка 01034211 , 2 шт
3. Фильтр грубой очистки 1” 01049002 , 1 шт
4. Муфта ПНД с наружн резьбой 01014022 , 3 шт
5. Труба 32 ПНД 1” 01014138
6. Отвод 32/90 ПНД 01014042 , 1 шт
7. Обратный клапан 1” 01049035 , 1 шт + фильтр сетчатый , 1 шт
8. Муфта 32 ПНД с внутр резьбой 01014033 , 1 шт
9. Кран бабочка 1” внутр-наруж резьба 01035002 , 2 шт
10. Тройник 1” наруж-наруж-наруж резьба 01034135 , 1 шт
11. Уголок 1” внутренняя резьба 01034063 , 1 шт

Выше приведена типовая схема подключения автоматической насосной станции. Давайте рассмотрим назначение узлов подключения и процесс запуска насосной станции.
Назначение узлов подключения насосной станции
2. Сгон прямой (американка). Служит для быстрого отсоединения насоса от системы в случае его повреждения и ремонта. Насос перестал работать? Выключите его из сети, включите кран на кухне, сбросьте давление. После этого смело откручивайте американки. Обратный клапан не даст стечь
воде из подающей трубы. При повторном присоединении насоса не забудьте снова его залить.
3. Фильтр грубой очистки. Почему нужно его ставить? В интернете много умных рассуждений о том, что фильтр создает лишнее сопротивление насосу. Поверьте, что это не так! Хотите потерять дорогой насос за 15000-25000 рублей или заплатить за ремонт несколько тысяч рублей? Можете отказаться от этой детали. Мы рекомендуем ставить бронзовый фильтр. Почему? Во-первых, это стоит дешевле, чем установить пластиковую колбу с фильтрующим элементом. Во-вторых, колба с фильтром – достаточно громоздкое сооружение, и как раз она то и создает большее сопротивление, чем бронзовый фильтр. И, в-третьих, для удаления песка достаточно бронзового фильтра с сеткой 800 мкм. Так зачем ставить колбу и фильтрующий элемент проницаемостью 5-20 мкм, который к тому же нужно периодически менять? А в случае засорения бронзового фильтра достаточно открутить пробку и почистить сетку.
7. Обратный клапан с сеткой. Не дает воде сливаться из трубопровода при отключении насоса. Зачем нужна сетка на фильтре? Она препятствует попаданию в систему небольших камешков, но не спасает от песка.
4, 5, 6. Пластиковые фитинги и труба ПНД. На сегодняшний день – самое экономичное решение для магистрального трубопровода (подающая ветка). Сравните цена на металлопластик или полипропилен и вопросы отпадут сами собой. Кроме того, пластиковые фитинги - это многоразовые
соединения и для их монтажа не нужно никакого инструмента (вплоть до 40 диаметра, свыше – нужны специальные ключи).
9. Шаровые краны. Кран служит для отключения давления в бытовой сети, если Вы хотите сделать мелкий ремонт бытовых приборов. Кран служит для заливки насоса перед пуском.
11. Угол для заполнения насоса водой. В насосе есть штатное отверстие для этой цели. Возьмите воронку в руки и попробуйте это сделать. Неудобно? А теперь попробуйте сделать то же самое через угол. Разница очевидна!
Запуск станции
1. Перед началом работы возьмите автомобильный манометр и проверьте давление в гидробаке. В обычных бытовых условиях подходят заводские установки -1,5 атмосферы (бара).
2. Перед запуском насосной станции необходимо выполнить ее заливку.
2.1 Откройте шаровый кран и через угол залейте в насос воду до тех пор, пока она не перестанет поступать в насос.
Закройте кран, откройте любой из бытовых смесителей. Включите насос в сеть. Дайте поработать насосной станции 2-3 минуты. В это время через смеситель начнет поступать вода с большим количеством воздуха.
3. Выключите станцию. Закройте смеситель и повторите заливку насоса.
Эту процедуру необходимо выполнить пока из смесителя не начнет поступать непрерывная струя воды без воздуха.
4. Насосная станция полностью заполнена водой. Насосная станция проработает некоторое время, пока не будет достигнуто заданное значение давления воды в системе, и остановится.

Источник: https://avtonomnoe-vodosnabzhenie.aystroika.info/novosti/podklyuchenie-nasosnoy-stancii-k-skvazhine-svoimi-podklyuchenie-k-skvazhine

Подключение насосной станции к водопроводу. Погружной насос

Подключение насосной станции гарантирует забор жидкости с разной глубины и на большом отдалении источника. Характеризуется небольшим шумом, не боятся подсоса, протечек. Довольно дорогие модели. Могут использоваться только в чистой воде, желательна установка хорошей системы фильтрации, но требуется ее регулярная чистка. Для обслуживания необходимо поднимать устройство наверх.

Погружной насос Источник prom.st

Гидроаккумулятор

Для уменьшения разрушительного эффекта монтируется гидроаккумулятор, который имеет мембранный тип. Он защищает устройство от износа, поддерживает давление, дает некоторый запас жидкости, исключает гидроудары. Это сосуд с мембраной – с одной стороны заполняется водой, а с другой находится воздух/азот. Вода накапливается в мембране, насос отключается, воздушная прослойка постоянно поддерживает требуемый напор. При уменьшении объема жидкости падает давление, включается насос. Элемент подбирается с учетом количества жильцов, мощности, точек, числа включений и давления. Если расчет произведен неправильно, насос будет часто включаться и быстро износится. Если воды много, то она будет застаиваться.

Варианты гидроаккумуляторов Источник moikolodets.ru

Блок управления

Станция для воды в частном доме имеет блок управления: манометр, реле и штуцер. Защищает от сухого хода, перегревания и остановки при попадании внутрь мусора. Агрегат включается циклами, не больше установленного максимальное числа.

Преимущества автоматического оборудования

Водная станция гарантирует экономию и комфорт:

• высокая безопасность и эффективность;
• увеличение долговечности бытовой техники, поддержание напора и давления;
• обеспечение запаса воды и ее поступление при отключении электричества;
• авторежим функционирования, минимальный износ деталей, экономичность;
• простая установка, минимальные габариты, монтаж в удобном или подходящем месте.

При плохом давлении система может подсоединяться к центральному водопроводу.

Монтаж

Перед подключением системы надо определиться с местом ее установки. Надо учитывать следующие требования:

• не прислонять к стенам;
• установка возле источника воды;
• место с хорошей вентиляцией, теплое, сухое, защита от мороза;
• свободный доступ.

Требуется тщательно все продумать, поскольку некоторые модели систем очень шумные.

Варианты монтажа:

1. Помещение отапливаемое. Идеальным вариантом будет котельная, допустимы комнаты общего пользования, дальше от спален.
2. Подвал или цоколь. Требуется обеспечить защиту от морозов, влаги и сделать звукоизоляцию. Часто делается короб с люком.
3. Качать из колодца насосной станцией для дачи можно круглый год . Необходимо сделать платформу ниже промерзания, утеплить конструкцию.

Источник: https://avtonomnoe-vodosnabzhenie.aystroika.info/novosti/kak-podklyuchit-nasosnuyu-stanciyu-k-kolodcu-shema-podklyucheniya-nasosnoy-stancii-k-kolodcu

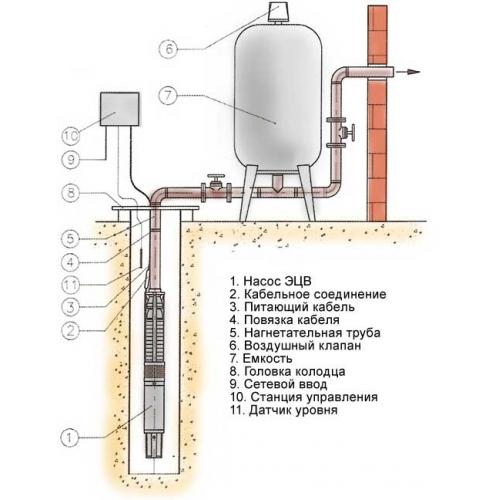

Как подключить насосную станцию с погружным насосом. Сборка и подключение насосной станции с погружным насосом

Погружной насос в системе насосной станции дома в основном применим в тех случаях когда высота подъема воды гораздо больше, чем может обеспечить всасывающий насос. Также еще одним плюсом погружного насоса, в составе насосной станции, является и более низкие требования к герметичности патрубка от скважины, до ресивера. При использовании погружного насоса системе не страшны завоздушивания, так как вода подается насосом непосредственно из скважины, а значит, в состоянии на своем пути вытеснить все воздушные пробки. Сборка (схема) насосной станции с погружным насосом осуществляется по следующему принципу

При подаче воды в дом, далее используется та же схема развязки трубопроводов, как и для предыдущего случая. (на рисунке не показана).

Минусы насосной станции с погружным насосом заключаются в том, что замена насоса будет производится уже из скважины, то есть скорее всего на улице, а не в помещении (как правило подвал). Требования к монтажу всех компонентом и узлов насосной станции при аналогичны, как и для случай с всасывающим насосом. Это означает что вся арматура и узлы должны быть исправны, а соединения герметичны, но повторимся, что при снижении эксплуатационных свойств подающего трубопровода от скважины до ресивера (невозможность удержать столб воды), такая станция все же будет обеспечивать свою полную работоспособность без предварительно подготовки. В случае, с всасывающем насосом, вам предварительно необходимо будет заполнить всасывающий патрубок, если с него уйдет статический столб воды.
