После выбора системы автоматического полива и тщательной разметки территории с учетом всех видом растений необходимо подсчитать, сколько материалов нужно закупить и какое оборудование понадобится. Для установки автополива на даче нужно приобрести следующие составляющие:

• водяные фильтры;
• трубы;
• соединительные шланги;
• насосную станцию;
• спринклеры;
• электромагнитные клапаны;
• регуляторы давления.

При выборе насосной станции необходимо ориентироваться на площадь орошаемого участка. Для большой плантации нужно много воды. Лучше всего посоветоваться со специалистами, которые разбираются в этом оборудовании, и уже вместе рассчитать оптимальную мощность, которая понадобится для орошения участка.

Водяные фильтры тоже очень важны. Зачастую источником воды служит колодец или скважина. Это означает, что песок или другие мелкие частицы могут попасть в систему автополива и вывести из строя спринклеры и другие механизмы. Поэтому стоит заранее подстраховаться и установить фильтры.

Регуляторы давления нужны только для капельного и подземного полива. Если на участке будет установлена только дождевальная система, то закупать регуляторы давления нет необходимости.

Что касается контроллеров и электромеханических клапанов, то они нужны для поочередного орошения выбранного участка. Задача контроллеров – в положенное время открывать и закрывать эл. клапаны, а последние служат для подачи воды.

Трубы должны быть изготовлены из полиэтилена. Их сечение напрямую зависит от зоны укладки: узкий выход направлен на спринклеры, а широкий – на основание. Дождеватели могут быть статическими и роторными. Их радиус воздействия может отличаться, поэтому нужно заранее продумать точки размещения.

Контроллер своими руками. Контроллер для авиасимуляторов своими руками

Добрый день, уважаемые Пикабушники! Выношу на Ваш суд разработку контроллера для авиасимуляторов, спроектированную и собранную мной и двумя моими товарищами.

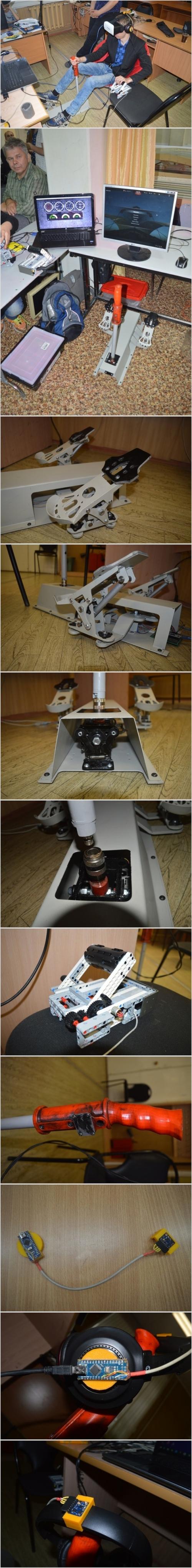

Контроллер авиасимов на Arduino Micro + инерционный трекер на Arduino Nano с акселерометром GY-85 + VR-Box. Пока что первая, сырая, но, тем не менее, уже эффектная версия. Многое еще подлежит переделке, но впечатлений и эмоций очень много.

Узел Педали+РУС начерчен и изготовлен из стали при помощи плазменной резки, всё на подшипниках и газ-лифтах. Оси на датчиках Холла. РУД временно собран из Lego и потенциометра на 10КОм. Рукоятка РУС начерчена и распечатана на 3д принтере.

В WarThunder показания приборов тянутся из игры и выводятся в WEB-интерфейс.

Пока из очевидных недостатков тяжелая ручка управления самолетом с большим ходом. Во первых масса не дает работать возвратным пружинам корректно срабатывать (при сборке под руку подвернулась стальная толстостенная труба, далее будет алюминиевая), во вторых ручка, вероятнее всего, будет укорочена, а механизм джоя поднят выше и уменьшен диапозон свободного хода, пока же трубой стучим по коленям)) Зато ручка "быстросъем", на защелках от пневматики.

Как сделать трекер, хорошо описано во многих статьях в рунете, в том числе и на Пикабу, а в софтвенной части контроллера нам очень помог проект MMJOY2.

Вот, получился такой небольшой сумбур, первопост всё-таки.

Контроллер полива своими руками. Автомат управления поливом растений

Прибор предназначен для управления восемью электромагнитными клапанами (ЭМК) (8 каналов) и одним насосом, полив осуществляется последовательно(т.е. например закончилось время 1-го канала он выключается, включается 2-й канал(если задано t >0) и начинается его отсчет времени и т.д.) начиная с 1 канала и заканчивая 8 каналом, время на канал в минутах  0-255.

Характеристики: Число каналов для управления ЭМК - 8 Общее число каналов -10Время для каждого канала 0-255 минутНапряжение питания – 5VТип выхода - «сухой контакт» (10 реле с перекидными контактами, катушка 5V, контакты 10А 240VAC)

Назначение каналов: 0 - Установка одинакового значения времени для каналов с 1 по 8(включительно), канал предназначен для ускорения установки времени, т.е. значение в канале 0 копируется во все каналы, кроме 9-го, если задано значение больше 0. При нулевом значении канала он игнорируется.  1-8 Установка времени для каждого канала отдельно, если установлен 0 то канал пропускается и его реле не срабатывает. 9 – Установка времени паузы, после окончания выработки времени последнего канала, после чего цикл полива повторяется, если задано значение 0 полив останавливается и срабатывает реле финиш (включающая, например, светозвуковую сигнализацию)

Органы управления:Кнопка «КАНАЛ» - для циклического переключения каналов.Кнопки «+» и «-» - , соответственно, для прибавления и убавления времени.Кнопка «Старт/Сброс» - при положении тумблера работа/установка в положении работа  служит для старта и паузы, при паузе на индикаторе высвечивается значение «333» оставшееся время сохраняется отчет времени приостанавливается, все выходы отключаются, при повторном нажатии, выхода которые были включены до момента нажатия кнопки включаются и продолжаются отчет времени.

Кнопка «Старт/Сброс» - при положении тумблера работа/установка в положении установка – служит для сброса установленного значения времени всех каналов, после чего можно записывать новые значения.

Порядок работы:

Тумблер «работа/установка» в положение установка, нажать кнопу «старт/сброс» все установки каналов сбросятся, переключая каналы кнопкой «КАНАЛ» установить нужные значения, тумблер переключить в режим работа и нажать кнопку «старт/сброс» после чего начнется работа устройства согласно установкам

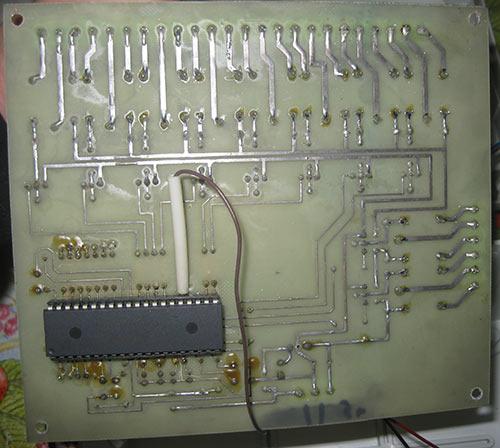

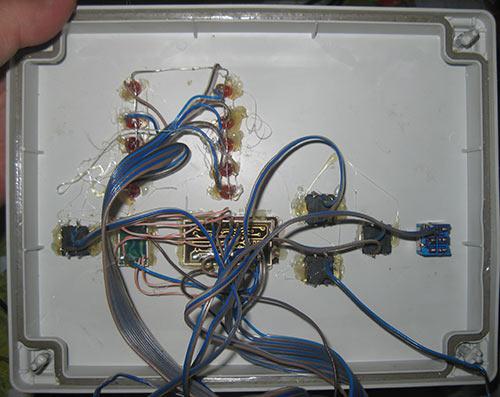

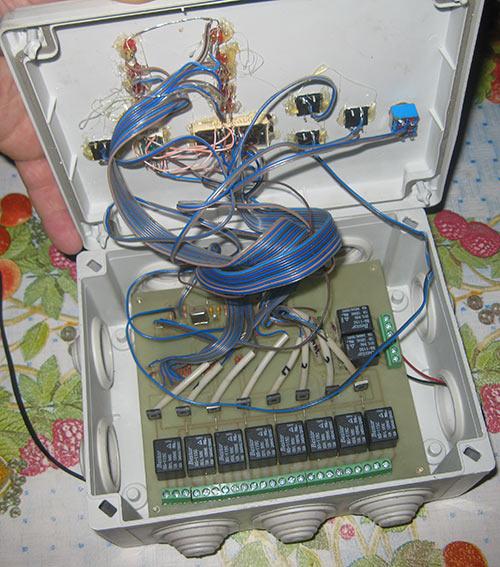

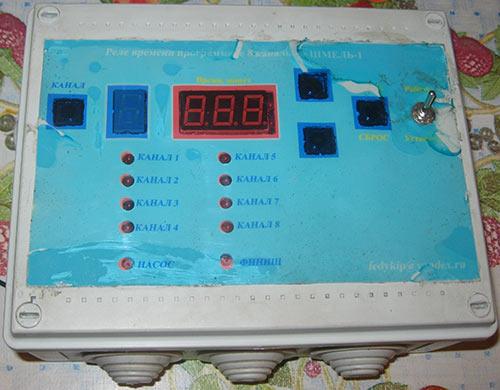

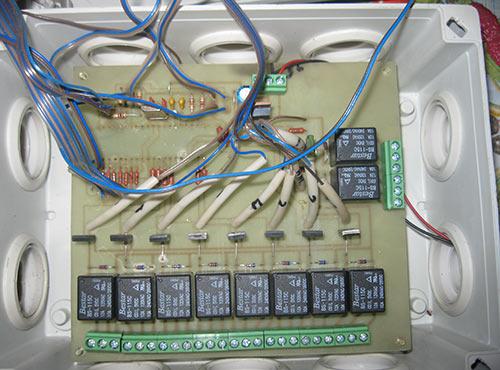

Прибор собран в корпусе от DKC / ДКС 54100 400C6190Х140Х70, Коробка ответвительная с кабельными вводами, цвет серый RAL 7035, IP 55. печатная плата рассчитана именно на этот корпус. Передняя панель распечатана на струйном принтере на фотопленке, но как показала практика печатать лучше на цветном лазерном принтере, т.к.   на фотопленка для струйников краска легко растворима водой, надо принимать меры по защите пленки от влаги. На крышке, из нутрии, элементы закреплены термоклеем  из термопистолета. Блоком питания служить зарядное устройство от сотовых телефонов которое как правило выдают 4.8 – 5.5В, Реле «beststar» BS-115C катушка 5VDC,при применении реле с катушкой 12VDC на плате имеется место для установки м/с линейного стабилизатора напряжения 7805, если установлены 5В реле, и питание 5В следует поставить перемычку вместо 7805(между 1-м и 3-м выводом). Выбор выходных транзисторов не особо критичен главное чтоб ток Ik был не менее 300мА КТ817, КТ972, на схеме не указаны диоды для защиты транзистора от обратного ЭДС катушки реле, но на печатной плате они установлены, КД521А, анод диода к коллектору транзистора.

Автополив комнатных растений на ардуино. Автополив для комнатных растений на Arduino

Хочу вынести на суд общественности один из своих проектов. Это система автополива для комнатных растений на Arduino. Это уже вторая версия системы, в которой я учел опыт эксплуатации первой версии.

Система работает нормально уже больше 4-х месяцев.

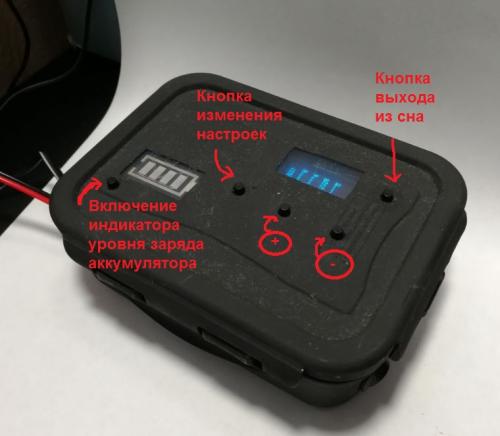

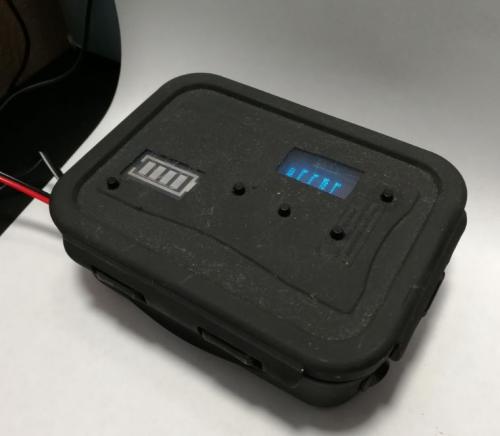

Блок питания/управления выглядит следующим образом:

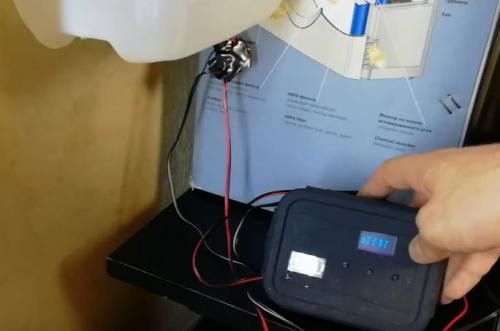

Система целиком:

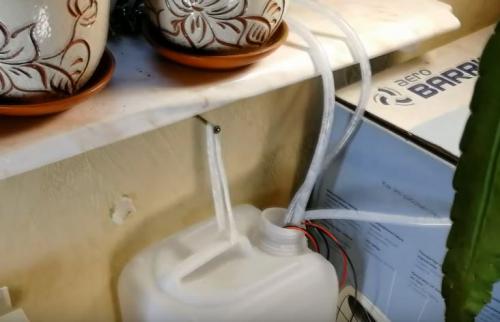

Особенности системы:

• Поддержка управления 3-мя 5В помпами.
• К каждой помпе можно подключить гребенку с кранами (до 4х штук), и таким образом поливать до 12 растений
• Полностью автономная работа на аккумуляторах около 2х месяцев
• Возможность изменения настроек при помощи кнопок (в предыдущей версии для этого приходилось перепрошивать Arduino)
• Текущие настройки полива выводятся на Oled дисплей
• Система уходит в сон (Powerdown Arduino) и выключает дисплей для экономии заряда аккумулятора
• Модули крепятся на самодельной печатной плате
• Использование SMD компонентов (полевые транзисторы, резисторы)
• Плотная компоновка деталей, как следствие небольшие габариты

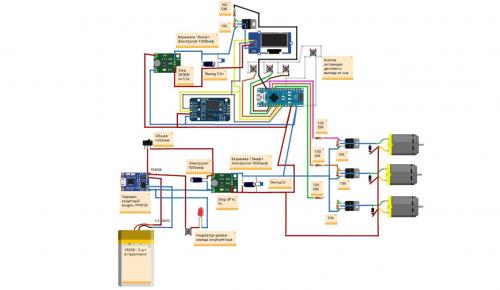

Схема:

Всё собирается (кроме батареи из мосфетов) в основном из китайских модулей, купленных на АлиЭкспресс.

Схему можно разделить на 3 части:

• Аккумулятор и модули, обеспечивающие питание
• Блок управления, состоящий из Arduino nano, модуля времени, кнопок и экрана (экран лучше питать более низким напряжением 3,3 В, поэтому добавлен дополнительный понижающий модуль)
• Помпы и батарея из Мосфетов (с защитными диодами)

Список деталей:

• Канистра 5л
• Толстые трубки
• Тонкие трубки
• Помпы 5В с АлиЭкспресс
• Гребенка с кранами
• Пищевой контейнер
• 3 аккумулятора формата 18650
• Модуль зарядки TP4056
• Повышающий модуль до 5В
• Понижающий модуль до 3,3В
• Arduino nano
• Модуль времени DS3231
• Oled дисплей
• Тактовые кнопки
• SMD полевой транзистор AO3400
• SMD резисторы в корпусе на 100 Ом и 10к Ом
• Диоды 1n4007
• Электролитические конденсаторы 6,3В, 1000 мкФ
• Керамические конденсаторы 10 мкФ (можно и меньшей емкости)

Основные кнопки:

Для изменения настроек:

• Нажать 2 раза "кнопку выхода их сна", чтобы на экран вывелись данные
• Удерживать "кнопку изменения настроек", пока не замигает одно из значений
• Нажимая "кнопку изменения настроек", можно выбрать параметр, который нужно изменить. При каждом нажатии на кнопку по очереди будут мигать элементы. Мигающее значение можно изменить.
• Для изменения значений используются кнопки "+" и "-".
• После завершения редактирования. Нужно опять удерживать "кнопку изменения настроек".
• В случае успеха, экран погаснет и новые настройки вступят в силу.

Процесс изготовления:

• Для начала нужно было написать прошивку, поэтому собрал стенд на беспаечной плате и приступил к написанию кода и тестам.
• После того как прошивка начала работать, как задумывалось, пришло время приступить к сборке системы. Я решил изготовить плату методом ЛУТ. Хотя в принципе можно и соединить всё навесным монтажом, т.к. деталей не так уж и много.
• Развел плату в программе
• Напечатал на специальной термотрансфертной бумаге , купленной на АлиЭкспресс
• Подготовил текстолит, зачистив мелкой наждачкой и протерев спиртом
• Перевел рисунок при помощи утюга
• Места, где тонер плохо прилип, докрасил маркером
• Протравил в растворе перекиси водорода, лимонной кислоты и соли
• После травления стер тонер жидкостью для снятия лака
• В плате просверлил отверстия и залудил
• Запаял компоненты в плату
• После этого спаял аккумуляторы с модулями питания и запустил систему
• Осталось оформить всё в корпус. В качестве корпуса я использовал прозрачный пищевой контейнер. Плату закрепил на стойках, которые вклеил в корпус.
• Просверлили отверстия под кнопки, выключатели и порт микро USB
• Места на крышке, где должен быть экран и индикатор заряда аккумулятора залепил изолентой, после чего всё покрасил черным матовым грунтом.
• После того как краска высохла, собрал всё вместе. Индикатор заряда и кнопки закрепил на термоклей.
• В результате получилось компактное устройство с довольно плотной компоновкой.

Собрал всё по сути за одни выходные. Гораздо больше времени ушло на написание прошивки.

Блюмат своими руками. Удобная капельная система полива из обыкновенной бутылки своими руками

Сегодня существует множество различных приспособлений, упрощающих нам жизнь, в том числе и в «растительной» сфере, причем нередко эти приспособления можно сделать и своими руками. Например, вы хотите поддерживать умеренный уровень влажности своих растений, пока вы в отъезде. Не важно идет речь об огороде или комнатных растениях, везде вам поможет система капельного полива, которую довольно просто можно сделать и самостоятельно.

Вам потребуются:

• пластиковая труба подходящего диаметра;
• бутылка;
• капельница регулируемая;
• инструменты

Начать изготовление можно с «пики», которая будет фиксировать бутылку. Сделать ее можно из пластиковой трубы. Диаметр трубы стоит подбирать, исходя из диаметра крышки от бутылки — он должен быть примерно таким же.

Из одного отрезка трубы можно сделать 2 «пики». Для этого отрезаем заготовку нужного размера, а затем размечаем ее по типу деталей конструктора, вставленных друг в друга: окружность с одного конца будет принадлежать первой заготовке, с другого — второй, а их длинные части-пики будут располагаться параллельно друг другу. Разрезаем трубу по получившейся разметке и получаем 2 вот такие заготовки.

Чтобы их удобнее было вставлять в грунт, заостряем концы при помощи ножа или наждачной бумаги.

Далее нам потребуются 2 крышки, в одной из них делаем отверстия. Затем нагреваем круглую часть пластиковой заготовки при помощи строительного фена или очень аккуратно над огнем. Когда пластик станет более податливым, вставляем в него крышки: сверху резьбой вверх крышку с отверстиями, а снизу, также резьбой вверх — без. Места стыка дополнительно промазываем герметиком или иным сходным материалом.

Затем ближе к нижней крышке проделываем в креплении отверстие с тем же диаметром, что и у капельницы. Закрепляем ее в отверстии.

Бутылку наполняем водой, прикручиваем к верхней крышке нашей установки, а в ее дне проделываем небольшое отверстие для воздуха.

Готово! Теперь вы легко можете регулировать подачу воды из бутылки при помощи капельницы.

Простой автополив на ардуино. Автополивщик растений на Arduino

Что это такое?

В этой статье мы расскажем о том, как собрать устройство для автоматического полива с контролем влажности почвы — ирригатор . Необходимость полива будем определять по показаниям датчика влажности почвы. Одновременно можно будет поливать несколько растений.

Что для этого необходимо?

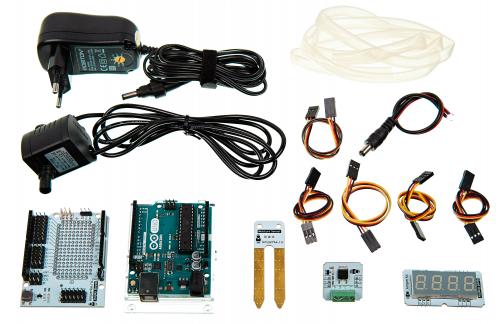

Мы собрали все необходимые детали в. В набор входят:

Arduino Uno

Растение в горшке с сухой землёй

Так же удобно для индикации использовать:

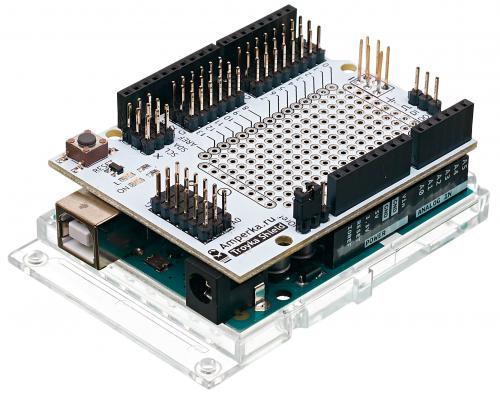

Установите Troyka Shield на Arduino Uno

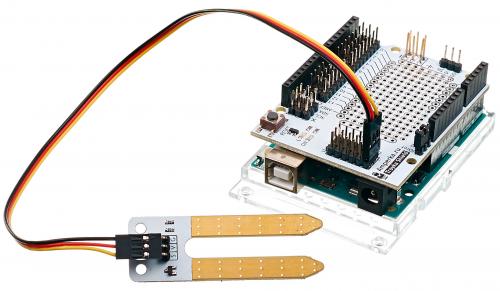

Подключите датчик влажности почвы через Troyka Shield к аналоговому пинуA0

Воткните сенсор влажности почвы в землю.

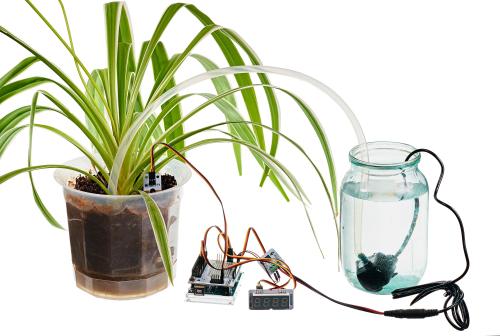

Другой конец шланга вставьте с водой в землю. Если горшок с землёй весит менее 2 кг, рекомендуется отдельно закрепить трубку, чтобы она не перевернула растение.

Опустите помпу в ёмкость с водой.

Подключите питание.

Калибровка

Показания датчика влажности сильно зависят от кислотности почвы. Поэтому перед началом пользования ирригатором требуется провести простую процедуру калибровки.

Запишите показания на дисплее при воткнутом в сухой горшок сенсоре. Это — минимум влажности.

Полейте цветок и дождитесь пока вода полностью впитается в землю и показания сенсора установятся на одном уровне. Запишите их. Это — максимум влажности.

В скетче исправьте значения константыHUMIDY_MINна значение минимальной влажности иHUMIDY_MAXна значение максимальной влажности. Заново прошейте Arduino Uno.

Масштабирование решения

Мы описали решение для одного растения. Но обычно требуется поливать несколько растений. Помимо очевидного решения — подключения к Arduino нескольких помп и датчиков влажности — существует более простое и дешёвое. Достаточно в трубке, которая идёт в комплекте с помпой проделать шилом дырочки на расстоянии около 30 см и воткнуть в эти дырочки куски стержней от обычных шариковых ручек. Выглядеть это будет так:

Горшки с цветами дома часто стоят в ряд на подоконнике. Вам достаточно просто положить трубку на горшки так, чтобы отверстия в ней приходились по одному на горшок. Теперь наше устройство может поливать сразу несколько горшков. Однако в таком случае принимать решение о необходимости полива можно только по одному горшку. Однако обычно горшки примерно одинаковые по размерам и, соответственно, сохнут с примерно равной скоростью. Можно так же комбинировать два решения, разделяя все горшки на группы примерно равных по размерам.
