Гидравлический расчет для выбора насосной станции. Калькулятор расчета необходимого напора для насосной станции

Гидравлический расчет для выбора насосной станции. Калькулятор расчета необходимого напора для насосной станции

Выбирая насосную станцию для своего дома, потенциальный владелец рассчитывает, что с установкой этого прибора все имеющиеся точки потребления воды будут работать в штатном режиме, то есть так, как им положено по эксплуатационным характеристикам. Именно поэтому насосную часто станцию приобретают специально для постоянного поддержания в домашнем водопроводе необходимого напора.

Калькулятор расчета необходимого напора для насосной станции

А это, в свою очередь, означает, что одним из ключевых параметров при выборе оптимальной модели становится создаваемое на выходе насоса давление. С какой «меркой» подойти к оценке? В этом поможет калькулятор расчета необходимого напора для насосной станции.

Цены на насосные станции

насосная станция

Несколько необходимых комментариев по расчёту – под калькулятором.

Калькулятор расчета необходимого напора для насосной станции

Пояснения по проведению расчетов

Прежде всего, насосная станция должна быть в состоянии «продавить» воду от места своего расположения до точек потребления. Поверхностный насос, входящий в комплект станции – достаточно шумный прибор, поэтому этот агрегат стараются разместить подальше от жилых помещений, например, устанавливая его в цокольном этаже, в подвале, а иногда даже – и в кессоне непосредственно около колодца (скважины). Таким образом, удаление насосной станции и по высоте, и по горизонтали от дальних точек водопотребления может быть весьма значительным.

• Необходимо указать перепад высоты между точкой установки насосной станции и самой высокой точкой потребления.
• Следующий блок полей калькулятора касается горизонтальных участков внутренней водопроводной сети дома. При движении по трубам вода испытывает немалое гидравлическое сопротивление, и напор снижается даже на горизонтальных участках сети. Причем, чем меньше диаметр труб, тем значение сопротивления – существеннее. Можно исключить из расчетов только участки, исполненные из труб с условным диаметром более 1 дюйма – потеря давления в них настолько незначительна, что ее можно не учитывать.

Калькулятор последовательно запросит у пользователя наличие и протяженность горизонтальных участков из труб 1; ¾ и ½ дюйма. Кроме того, необходимо будет указать и материал изготовления труб – стальные трубы ВГП чуть ли не в полтора раза сильнее «тормозят» воду по сравнению с пластиковыми (металлопластиковыми).

• Наконец, последним пунктом в калькуляторе необходимо внести требуемое значение напора на точках потребления воды. Если это обычный смеситель, то может быть достаточно и полутора атмосфер (это в программе установлено по умолчанию). Но вот для некоторых, например, проточных газовых водонагревателей (колонок), стиральных и посудомоечных машин, для душевых кабинок или джакузи, той или иной уборочной или поливальной техники – часто требуется напор побольше. Этот показатель обычно указывается в паспортных характеристиках бытовых и сантехнических приборов.

Результат будет получен в метрах водяного столба, в технических атмосферах (барах) и в килопаскалях.

Не следует путать создаваемый насосной станцией напор с– это совершенно разные характеристики.

Что еще учитывается при выборе насосной станции?

Перечень критериев, по которым проводится оценка приобретаемой насосной станции – достаточно широк. Подробнее об этом можно прочесть в специальной публикации нашего портала – «Как выбрать насосную станцию» .

Расчет производительности насосной станции. Калькулятор расчета необходимой производительности насосной станции

Автономная система водопровода, завязанная на установленную в доме насосную станцию – чрезвычайно удобная в эксплуатации схема. Всегда обеспечивается необходимый напор на любой из точек потребления, создается минимально необходимый запас воды. Но все это будет действительно так, если приобретённая установка соответствует условиям ее использования.

Калькулятор расчета необходимой производительности насосной станции

Приобретение качественной насосной станции – достаточно дорогое «удовольствие», и оно должно производится «с умом», то есть на основании специфических критериев выбора подобного оборудования. Один из ключевых параметров – это производительность, то есть способность прибора перекачать определённое количество воды в единицу времени. Чтобы определиться с этой характеристикой, можно применить расположенный ниже калькулятор расчета необходимой производительности насосной станции.

Необходимые пояснения по расчету – прилагаются.

Калькулятор расчета необходимой производительности насосной станции

Пояснения по проведению расчета производительности насосной станции

При выборе насосной станции оценивается целый ряд параметров. Так, например, необходимо, чтобысоответствовала реальным условиям эксплуатации, аобеспечивал корректную работу всего сантехнического оборудования и бытовых приборов (по ссылкам размещены соответствующие калькуляторы расчета).

Но в доме могут одновременно задействоваться несколько точек потребления воды, и будет крайне неудобно, если открытие крана в каком-нибудь одном месте лишает возможности пользоваться водой в другом. Одним словом, необходимо, чтобы подаваемого насосной станцией объема воды было достаточно для обеспечения одновременной работы максимального количества точек водоразбора.

Программа калькулятора построена на учете наиболее экстремальных условий — пиковой нагрузки, с допущением, что произошло весьма маловероятное, но все же возможное одновременное открытие кранов на всех точках потребления. Правда, в формулу все же заложена вероятностная составляющая, которая учитывает общее количество приборов водопотребления в доме.

Правила пользования калькулятором просты – необходимо просто указать тип, наличие и количество приборов в доме. У каждого из них есть свои нормы расхода воды (литров в секунду). Суммирование расходов с последующим учетом коэффициента вероятности и даст требуемый результат. Он, для удобства, будет показан в нескольких единицах измерения: литры в секунду, литры в минуту и кубометры в час.

Насосная станция для домашнего водопровода

В наше время в магазинах представлен очень широкий ассортимент подобного оборудования – есть возможность подобрать оптимальную модель под конкретные условия эксплуатации. Что необходимо учитывать при выборе насосной станции – в специальной публикации нашего портала.

Насосная станция для скважины 20 метров. Рейтинг лучших насосных станций

Лучшая насосная станция с глубиной всасывания 10 метров

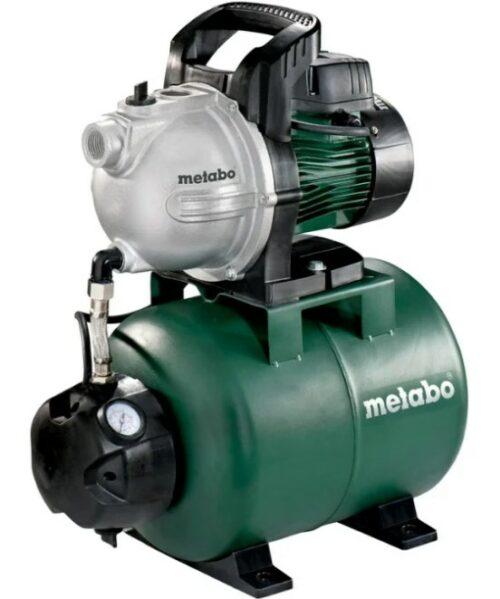

1. Metabo HWW 4000/25 G (1100 Вт)

Насосная станция поверхностного типа, предназначена для горизонтальной установки. Двигатель мощностью 1100 ватт обеспечивает глубину всасывания до 10 м, максимальный напор в 46 м водяного столба и производительность в 4 куб. м/час. Ёмкость гидроаккумулятора составляет 24 литра — достаточно для обустройства водопровода в небольшом доме с парой жильцов или системы автоматического полива. Корпус сделан из вполне приличного металла, но с пластиковыми элементами, подверженными довольно быстрому износу. Пожалуй, главная проблема, которую отмечают почти все пользователи, это высокий уровень шума. Но при цене в 8000 рублей за такой аппарат, это не кажется большой бедой.

Цена: ₽ 8 269

Лучшая насосная станция с глубиной всасывания 20 метров

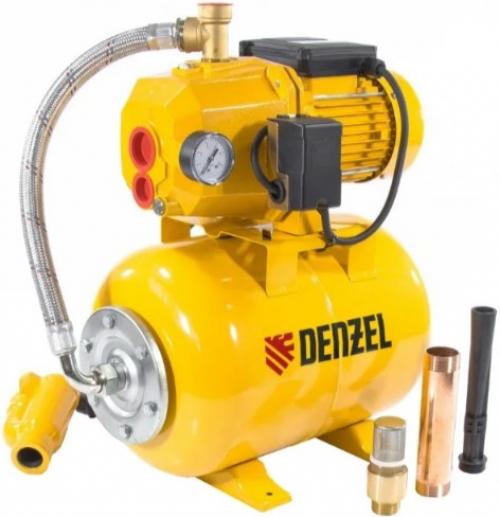

2. Denzel PSD800C (800 Вт)

Насосная станция поверхностной установки. Оборудована выносным эжектором, что позволяет при сравнительно небольшой мощности и скромной цене обеспечить всасывание с глубины до 20 метров. 800-ваттный мотор обеспечивает максимальный напор в 45 метров водяного столба с пропускной способностью 2,4 кубометра в час. Объём гидроаккумулятора составляет 24 л. Аппарат очень прилично собран из качественных материалов и, в отличие от большинства аналогов, даже симпатично выглядит. Внешний эжектор обеспечивает низкий уровень шума, так что устанавливать насосную станцию можно прямо в доме. Цена вопроса — 10 700 рублей.

Цена: ₽ 10 755

Лучшая насосная станция с глубиной всасывания 30 метров

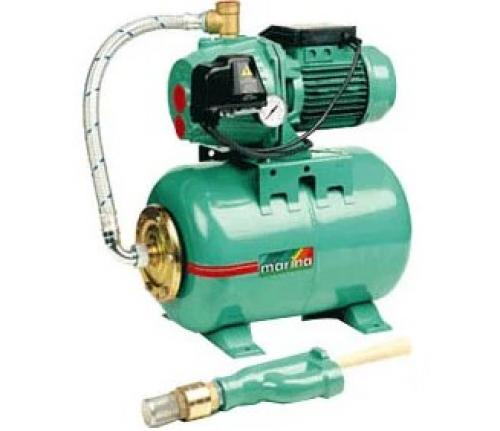

3. Marina APM 100/25 (1100 Вт)

Не самая дорогая, но чрезвычайно надёжная и довольно производительная для своих 14 000 рублей станция. Предназначена для установки на поверхности — за всасывание с глубины в 25 метров, заявленной в качестве максимальной, отвечает внешний погружной эжектор (глубина до зеркала воды составляет 8 метров). Центробежный мотор мощностью в 1100 ватт обеспечивает стабильную производительность в 2,4 кубометра в час, максимальный напор в 20 метров водяного столба. Объём бака для воды равен 25 литрам. Эта насосная станция нетребовательна к условиям эксплуатации и способна работать под полной нагрузкой в течение многих лет.

Цена: ₽ 14 158

Лучшая насосная станция для колодца

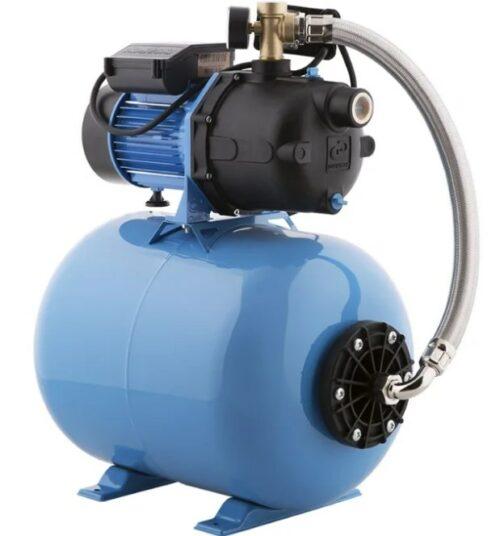

4. ДЖИЛЕКС Джамбо 70/50 П-50 (1100 Вт)

Поверхностная насосная станция со встроенным эжектором. Центробежный насос на 1100 ватт выдаёт 4,2 кубометра воды в час при максимальном напоре в 50 метров водяного столба. Максимальная глубина всасывания составляет 9 метров, чего с запасом хватит для использования в колодце. Модель отличается вместительным гидроаккумулятором объёмом в 50 л. Насосная станция оснащена защитой от сухого хода и от перегрева. Аппарат, конечно, работает довольно шумно, но это особенность всех насосных станций со встроенным в корпус эжектором. Цена вопроса — довольно скромные 12 000 рублей. Отличный вариант для организации водопровода или полива на участке с колодцем.

Источник: https://avtonomnoe-vodosnabzhenie.aystroika.info/stati/kak-podobrat-nasosnuyu-stanciyu-kak-podobrat-proizvoditelnost-nasosnoy-stancii

Подбор насосной станции онлайн. Плюсы калькулятора насосной станции и самовсасывающих насосов

Калькулятор является многофункциональным, что играет немалую роль во время совершения подсчётов. Какое-то время назад приходилось задействовать одновременно несколько калькуляторов, что занимало гораздо больше времени.

К счастью, сейчас имеется возможность ограничиться всего одним продуктом, обладающим множеством полезных функций. Подобный калькулятор является очень точным конвектором. Применяя его, Вы сумеете переводить единицы измерения в более удобные для осуществления подсчёта.

Продукт совершенно бесплатный, и, к тому же, находится в свободном доступе. С его помощью Вы сможете правильно совершать расчёт, экономя драгоценное время и, конечно же, свои деньги.

Что именно важно знать во время подсчётов?

Выбор насосной станции всегда сопровождается оценкой некоторых критериев. Одновременно с этим, важно, чтобы напор обеспечивал нормальную работу сантехнического оборудования, а глубина всасывания соответствовала актуальным требованиям эксплуатации.

Бывает, что в доме задействуется далеко не одна точка воды, поэтому обязательно должен быть отличный напор. В противном случае, при открытии крана поток в другом значительно ухудшится. Соответственно, рассматриваемая насосная станция обеспечивает требуемым объёмом жидкости огромное количество соответствующих точек, работающих в один момент.

При создании программы брались во внимание возможные форс-мажоры. Допустим, максимальная нагрузка, возникающая во время одновременного открытия нескольких кранов. Формула предусматривает показатель, который учитывает общее число устройств.

Используя калькулятор, понадобится указать:

• наличие агрегатов;
• их число;
• тип установок.

Каждый прибор предполагает определённые нормы расхода жидкости, обозначающиеся литрами за секунду. Для получения требуемого результата необходимо подсчитать общую сумму расходов.

Важно об автономном водоснабжении

Насосная станция отвечает за подачу жидкости из скважины и обеспечение определённого напора. Она может размещаться на различных участках системы водоснабжения. Допустим, если дело касается скважины общего назначения, идеальным решением окажется установка погружного насоса. Однако есть возможность смонтировать поверхностные насосы, находящиеся на уровне земли и забирающие жидкость при помощи шланга. Хотя поверхностный насос не стоит применять с целью забора жидкости из больших глубин. Обычно в подобных случаях скважина расположена на глубине не более 9 метров.

Для стабилизации давления в системе следует обустроить гидроаккумулятор. По сути, данная конструкция представляет собой обыкновенный бак, имеющий внутри упругую перегородку. При уменьшении давления перегородка сжимается и выдавливает в систему водный запас, а при увеличении – растягивается. Иногда перегородка заменяется специальной упругой ёмкостью, однако принцип работы в этом случае аналогичный.

Какой насос выбрать для насосной станции. Как выбирать насос для колодца?

Чтобы принять верное решение в пользу подходящего варианта насосного оборудования, нужно учитывать следующие характеристики:

• высота подъема воды;
• производительность.

Эти сведения можно узнать из упаковки и лркументации насоса. Если планируется приобрести оборудование для колодцев, которые удалены от дома на расстояние, не превышающее 20 метров , то можно отдать предпочтение любой модели. При превышении расстояния, на котором колодец располагается от дома, но не более 50 км, наилучшим решением будут насосы, способные поднимать воду с минимальной высоты 20 метров. Когда же источник воды находится на расстоянии 50 метров, желательно рассматривать модели насосов, в которых указана высота подъема не менее 40 метров.

Если в число задач приобретаемого насосного оборудования будет входить подача воды в бак, установленный на чердаке, что расчетный показатель высоты подъема следует увеличить на расстоянии от земли до бака. Чаще всего оно равно 4–10 метров . Если добывать воду придется из очищенного и отремонтированного колодца, то выбирать можно любой тип насоса. Если вы планируете выкачивать воду из источника, который на протяжении более 5 лет не подвергался чистке и ремонту, то выбор следует делать среди моделей вибрационного типа.

Важный вопрос, каким должен быть забор воды — верхним или нижним . В каждой категории этих насосов имеются модели, предусматривающие верхний и нижний забор. В первое время возможности нижнего забора воды были предусмотрены у моделей дренажных насосов, обладающих повышенной производительностью. Благодаря высоким показателям мощности удавалось избежать перегрева в тот момент, когда уровень воды оказывался ниже.

Чтобы в процессе выкачивания воды из колодца не возникло перебоев в ее подаче, следует использовать аппараты с верхним забором. Даже если и уровень воды понизится, это не приведет к их перегреву и, как следствие, к выходу из строя. Подобное изменение приведет лишь к их переводу на «сухой» режим работы, а предусмотренная автоматика отключит их.
