6 лучших вихревых насосов. Вихревые насосы. Принцип работы вихревых насосов. Достоинства и недостатки.

6 лучших вихревых насосов. Вихревые насосы. Принцип работы вихревых насосов. Достоинства и недостатки.

Вихревые насосы являются разновидностью лопастных насосов. Рабочее колесо вихревых насосов представляет собой массивный стальной диск с фрезерованными по окружности пазами, образующими прямолинейные короткие лопатки. Всасывающий и напорные патрубки насоса обычно расположены в верхней части корпуса, что обеспечивает последующее самовсасывание насоса после одноразового залива при первоначальном пуске насоса. Внутри корпуса концентрично к оси вала насоса расположен отливной канал, идущий по направлению вращения от входного до напорного патрубка. Между всасывающим и напорным патрубками расположена перемычка, подходящая к рабочему колесу с минимальным зазором (0,15-0,2 мм) и перекрывающая не менее 2-х лопаток рабочего колеса. Перемычка отделяет всасывающую полость от напорной.

Рис.4. Схема устройства и работы вихревого насоса: 1-рабочее колесо; 2-лопатка; 3-корпус; 4-всасывающий патрубок; 5-напорный патрубок

Принцип действия вихревых насосов подобно центробежным основан на использовании центробежной силы, возникающей при вращении рабочего колеса. Однако в их работе имеются и некоторые особенности. При вращении рабочего колеса насоса некоторый объем жидкости из всасывающего трубопровода поступает в пазы рабочего колеса и движется от периферии к центру, то есть иначе, чем в центробежных насосах. Затем этот объем жидкости под воздействием центробежной силы начинает двигаться вдоль лопатки, от центра к периферии насоса, и, получив скоростную энергию, отбрасывается в отливной канал. В канале скоростная энергия объема жидкости переходит в энергию давления. Под действием давления и подсасывающего действия лопаток колеса этот объем жидкости снова попадает на лопатки, и цикл повторяется. Таким образом, за полный оборот рабочего колеса указанный цикл повторяется многократно, причем каждый раз происходит приращение энергии и, следовательно, напора. Благодаря этому вихревой насос развивает напор, в 2-4 раза больший, чем центробежный насос с таким же диаметром рабочего колеса.

Рейтинг самовсасывающих насосов. Достоинства самовсасывающих агрегатов

Одним из достоинств – наличие огромного количества видов с целевым предназначением (например, самовсасывающий насос для грязной воды поможет не только в перекачке сточных вод, но и в подаче воды для полива из открытого водоема). Есть фекальные, дренажные и колодезные.

Современные устройства работают от электросети и аккумулятора (иногда достаточно и 12 В). Некоторые пользователи предпочитают поверхностные модели, хотя они более трудоемкие в использовании.

Строение и принцип действия

Оба типа обладают сходными характеристиками – поверхностным типом установки, глубиной всасывания (9 м), необходимостью установки трубы или армированного шланга на всасывающем трубопроводе.

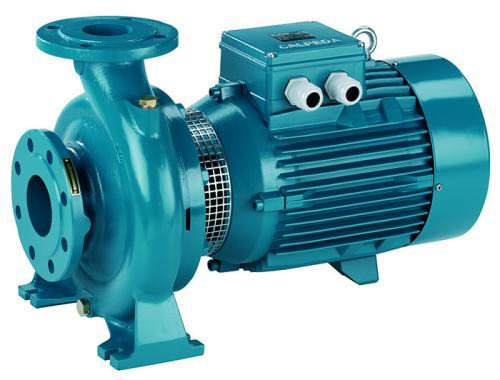

Центробежные

Их нужно заполнять водой перед стартом, и это останавливает некоторых пользователей от приобретения. Тем не менее в комплекте с гидроаккумулятором они прекрасно подойдут для использования в домашних условиях. Самовсасывающий насос центробежного типа, в отличие от вихревого, не повредит растения, не обнажит корневую систему. Устройство может быть одно- или многоступенчатым, воздух, попадающий в систему, удаляется автоматически.

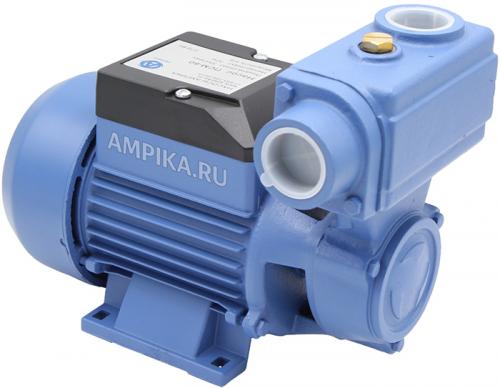

Вихревые

В отличие от центробежных, эти конструкции дают меньшее давление на выходе, но они дешевле в продаже, менее шумные и компактнее по размеру. Рабочее колесо – это диск, у которого по краям радиальные перегородки. Он создает центробежную силу, вода, отталкиваясь под ее действием, создает вихревые потоки.

Вибрационный насос, какой лучше. Лучшие вибрационные насосы 2022

Насос для дачи или небольшого частного дома должен быть надежным, простым и обязательно недорогим. Этим условиям вполне удовлетворяют вибрационные погружные насосы

Лучшие вибрационные насосы. Фото: shutterstock.com

Вибрационный насос — это подвид погружного насоса: он погружается в жидкость целиком и подвешивается на тросике. Питание к нему подаётся по обрезиненному кабелю, вода выходит наверх по армированному шлангу. В конструкции нет электродвигателя и крыльчатки, однако такое простое устройство исправно качает воду из любого водоёма, колодца или скважины. Такой тип насосов стоит относительно недорого.

1. QUATTRO ELEMENTI Acquatico 260-10

Диаметр насоса 120 мм, он отлично справляется с подачей воды из скважин и колодцев. Корпус из алюминиевого сплава не корродирует. Агрегат оснащён защитой от перегрева. Верхний забор воды препятствует попаданию в рабочую камеру песка и глины.

Характеристики

Плюсы и минусы

Защита от перегрева, корпус, не подверженный коррозии

Только для чистой воды

Показать еще

2. PATRIOT VP-16В

Главное отличие от предыдущей модели — диаметр корпуса 100 мм. Это позволяет откачивать воду из скважин с меньшим диаметром трубы. Остальные технические характеристики аналогичны, однако напор заметно выше.

Мощный вибрационный насос. 10 лучших вибрационных насосов для скважины и колодца

Топ-10 рейтинг лучших вибрационных насосов для скважины и колодца. Представлены качественные и надежные вибрационные насосы для скважин и колодцев. Мы подобрали лучшие модели вибрационных насосов по мнению специалистов и отзывам пользователей. Данный рейтинг поможет выбрать и купить лучший вибрационный насос.

При выборе вибрационного насоса обращают внимание на такие параметры как вес устройства, длина электрического шнура и материал изготовления корпуса.

Далее в подробностях ознакомимся с описанием и характеристиками лучших вибрационных насосов данного типа для дачи, частного дома или приусадебного участка.

Насос Водолей 3К.25м

Мощная, надежная, погружная помпа вибрационного типа от российского производителя предназначена для откачки воды из скважин, колодцев и других всевозможных источников воды. Корпус изделия выполнен из металла с антикоррозийным покрытием и особо прочного пластика. Устройство оснащено предохранителем, который срабатывает при неправильном использовании данной модели насоса.

Параметры и характеристики:

• максимальная высота подъема влаги до 40 м;
• максимальная производительность устройства до 1 кубического метра воды в час;
• потребляемая мощность изделия 265 Вт;
• необходимое для работы напряжение 220 В;
• тип устройства погружной;
• максимальная температура откачиваемой воды до 35 градусов;
• длина электрического кабеля 25 м;
• вес изделия без упаковки 4 кг;
• клапан для забора воды находится в нижней части изделия

Данная модель помпы предназначена для вертикального размещения. Минимальный уровень воды для включения насоса не должен быть меньше 1 м.

Насос UNIPUMP БАВЛЕНЕЦ БВ 0,12-40-У5

Надежный, мощный насос вибрационного типа от российского бренда предназначен для откачки водных ресурсов из колодцев и скважин. Корпус устройства выполнен из особо прочного металла с антикоррозийной обработкой. Клапан забора воды находится в нижней части устройства, что позволяет откачивать воду до минимальной отметки.

Параметры и характеристики:

• максимальная высота подъема воды до 75 м;
• максимальная глубина погружения помпы до 40 м;
• минимальная глубина до поверхности воды 3 м;
• установка насоса вертикальная;
• максимальная производительность устройства 1,6 кубометров воды в час;
• потребляемая мощность помпы 245 Вт;
• необходимое напряжение для работы устройства 220 В;
• максимальная температура откачиваемой жидкости не более 35 градусов;
• длина электрического шнура 40 м;
• вес устройства без упаковки 3,5 кг

Данная модель вибрационного насоса характеризуется высокой производительностью, отличным качеством и длительным сроком эксплуатации.

Насос ЛИВГИДРОМАШ Малыш БВ-0,12-40

Вибрационный насос от российского бренда предназначена для подачи воды из колодцев и скважин, характеризуется отличной производительностью и длительным сроком службы. Корпус изделия выполнен из особо прочного, но легкого металла с антикоррозийным покрытием. Благодаря медной обмотки двигателя, насос может работать длительное время без опасения перегрева.

Основные параметры и характеристики:

• максимальная высота подъема воды до 60 м;
• глубина погружения насоса до 3 м;
• клапан для забора воды находится в верхней части устройства;
• потребляемая мощность изделия 240 Вт;
• минимальный уровень воды для откачки 1 м;
• максимальная температура воды до 35 градусов;
• максимальная производительность насоса до 1,5 кубометров воды в час;
• вес устройства без упаковки 3,4 кг

Данная модель насоса вибрационного типа предназначена для вертикального погружения, а верхний клапан для забора жидкости защищает устройство от загрязнения.

Насос Olsa Ручеёк-1

Погружной насос вибрационного типа от белорусского производителя предназначен для откачки воды из колодцев, различных водоемов и скважин, глубиной до 60 м. Клапан для забора воды находится в верхней части насоса, что предотвращает загрязнение насоса мусором, илом, песком и глиной. Так же в устройстве имеется специальная система защиты, отключающая его при перегреве.

Основные параметры и характеристики изделия:

• тип устройства погружной насос вибрационного типа;
• корпус изделия изготовлен из особо прочного металла;
• максимальный подъем воды до 60 м;
• максимальная производительность помпы свыше 1 кубометра в час;

Данная модель вибрационного насоса предназначена для вертикального погружения. Глубина погружения для корректной работы насоса 3 м. Данная модель насоса вибрационного типа характеризуется простотой в использовании и длительным сроком эксплуатации.

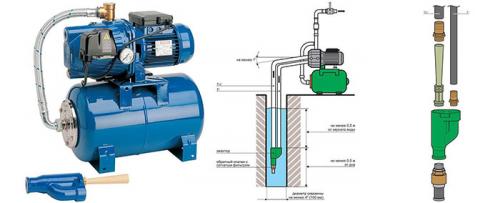

Поверхностные насосы для колодцев. Какой лучше – погружной или поверхностный

Колодец отличается от скважины габаритами и глубиной. Сложности при выборе насоса – в определении дебета и оптимальной глубины для забора воды. Если превысить допустимый объем водозабора, то, скорее всего, придется долго ждать прихода новой порции воды. Нельзя, как со скважиной, герметичным оголовком повысить дебет, разряжением воздушной пробки стимулируя поступление воды.

Если выкачивать воду непосредственно возле дна, есть риск выкачивать вместе с ней донный фильтр, что существенно понизит ее качество и разрушит естественный фильтр самого колодца.

С учетом этих двух особенностей сравниваются погружные и поверхностные насосы для колодцев и явные преимущества при этом дают поверхностные агрегаты. При этом в колодец опускается только трубопровод с фильтром грубой очистки и обратным клапаном. Все остальное оборудование остается на поверхности.

Погружные насосы скважинного типа используются, только если других вариантов нет. Они исполнены в узком и длинном корпусе. В колодце для них попросту не хватит места, учитывая динамический уровень воды во время максимального водозабора.

Погружные насосы дренажного типа с более компактными габаритами часто оборудуются открытым нижним всасом. Фильтр, который ставится на всас, не поможет избавиться от вихрей, создаваемых работой устройства. Естественным требованием является расположение погружных насосов не ближе 1,5 метров от дна колодца, иначе они все равно будут подсасывать донный фильтр и постоянно перемешивать его, снижая этим качество воды.

Поверхностные насосы лишены этих недостатков. В колодец опускается только шланг с фильтром грубой очистки и обратным клапаном, что исключает завихрения. Расположить точку забора воды можно гораздо ниже, примерно на уровне 50-60 см от дна колодца и тем самым снизить риск подсоса воздуха при снижении уровня воды.

Кроме этого:

• Устраняется вероятность попадания смазочных материалов в воду.
• Оборудование всегда доступно для технического обслуживания.
• Возможность установки в кессон непосредственно возле колодца или монтаж внутри дома для обеспечения круглогодичной работы станции.
• Широкий выбор по мощности и производительности насоса, возможно использование инжектора.

Самый тихий вибрационный насос. Как выбрать вибрационный насос

Вот основные критерии выбора вибрационного насоса, на которые следует обращать внимание при покупке:

1. Глубина всасывания. Параметр бывает от 3 до 60 м. Здесь нет понятия лучше и хуже, а все зависит от места будущей эксплуатации. Если планируется откачивание грунтовых вод из подвала или перекачивание из одного резервуара в другой, то достаточно минимального значения 3 м. В случае колодца учитывайте его глубину 3-10 м. Для скважин потребуются модели, которые разрешено погружать до 40-60 м.
2. Высота выдачи напора. Бывает 15-75 м. Если помпа применяется для полива огорода, параметр не важен. Когда вода качается из реки на возвышенность в накопительные емкости, учитывайте перепад высоты местности. Для заполнения баков на чердаке многоэтажного частного дома лучше выбирать установки с показателем 60-75 м.
3. Мощность . Варьируется от 200 до 280 Вт. Чем цифра выше, тем выносливее аппарат, благодаря чему он легче переносит нагрузки в виде продолжительного включения.
4. Производительность . Одни вибрационные помпы способны за час накачать объем 0.9 м³, другие 1.6 м³. Выбирайте товар с большей характеристикой, если для Вас в приоритете время наполнения бассейна, бака или осушение подвала.
5. Длина сетевого шнура . Все насосные установки вибрационного типа оснащаются сетевым проводом для подключения к 220 В. Его длина может быть 10-40 м. Ориентируйтесь на удаленность розетки в Вашем случае и глубину погружения, чтобы не пришлось доращивать кабель.
6. Расположение всасывающего клапана . Нижний клапан позволяет полностью осушить резервуар, но может быстрее забиться от мусора. Верхний собирает только чистую воду, но составляет часть жидкости (около 30 см).
7. Рабочее положение . Одни модели функционируют только в вертикальном положении. Другие разрешено класть на бок, что не требует строгой установки с подвязыванием троса (можно просто опустить на дно).
8. Вес . Масса насоса колеблется от 3 до 6 кг. Чем вес ниже, тем проще опускать и поднимать помпу.
9. Элементы защиты. В вибрационных установках бывает тепловое реле, размыкающее контакт при перегреве обмотки. Защита от сухого хода поможет избежать поломки при перегибе шланга или засорении камеры.

Какой самовсасывающий насос лучше. Виды конструкций и их особенности

Ознакомиться с устройством самовсасывающего центробежного насоса необходимо для возможности устранения неисправностей и регулярного обслуживания. Агрегат представляет собой несложный механизм, заключенный в прочный спиралевидный корпус с крышкой, материал корпуса – нержавеющая сталь, чугун, пластик.

Внутри находится рабочее колесо (стальное или полимерное), оснащенное лопастями, развернутыми в противоположную сторону. Кроме рабочего колеса важными частями является диффузор и эжектор (трубка Вентури).

Таким образом, практически все детали являются статичными, а движение задает единственный динамический элемент – диск (диски) рабочего колеса.

Конструкция насоса подразумевает легкий доступ к главной детали для профилактического осмотра или небольшого ремонта (например, чистки или обточки). Так как аппарат находится снаружи, в отличие от погружного аналога, всегда есть возможность осмотреть его и произвести замену частей.

Схема устройства центробежного насоса: 1 – металлический или пластиковый корпус; 2 – крышка; 3 – встроенные эжекторы; 4 – рабочее колесо; 5 – вал крепления; 6 – уплотнение; 7 – подшипники; 8 – конденсатор; 9 – электродвигатель

Центробежные модели массивнее вихревых, но работают гораздо тише и способны перекачивать грязную воду с включениями средней фракции. Для сильно загрязненных сред предназначены специальные дренажные насосы, а если необходимо дополнительное измельчение – фекальные.

Выбирая агрегат у поставщика, поинтересуйтесь возможной комплектацией: кроме электрического двигателя применяют бензиновый или дизельный, однако для дачного исполнения электрическое оборудование более оптимально. При регулярных профилактических осмотрах и техобслуживании срок работы центробежного насоса достигает 20 лет.

Характеристики моделей различаются, однако средние показатели могут выглядеть следующим образом:

• температура внутри системы – до +35ºС;
• температура воздуха снаружи (в месте установки насоса) – до +35ºС;
• высота подъема всасывающей магистрали – до 8 м;
• наибольшее давление в системе – 6 бар;
• двигатель – двухполюсной асинхронный (класс защиты не ниже IP 44).

Большая часть деталей выполнены из нержавейки, в качестве материала торцевого уплотнения используют графит или керамику.

Многоступенчатый самовсасывающий центробежный насос KSB Multi Eco для бытового водоснабжения, утилизации дождевой воды; допускает включения песка (концентрация – до 50 г/м³)

Таким образом, самовсасывающий агрегат по строению очень напоминает обычный насос центробежного типа , с одной разницей: процесс рециркуляции жидкости происходит внутри корпуса, а не в выносной магистрали.

Пробки залива и слива воды, подставка для крепления к двигателю, расположение патрубков, соединяющих аппарат с напорным и всасывающим трубопроводом, – как у простого оборудования.
