Как сделать разводку воды в квартирах? Для замены старого водопровода в квартире можно обратиться к профессионалу и вам не придётся выбирать материал, схему разводки и проводить монтаж системы, однако, такие услуги стоят довольно дорого. В свою очередь, организация разводки воды в квартире своими руками требует тщательного соблюдения строительных норм и правил. Это мероприятие подразделяется на несколько основных этапов:

Разводка водоснабжения в квартире своими руками: пошаговый алгоритм работ

Для замены старого водопровода в квартире можно обратиться к профессионалу и вам не придётся выбирать материал, схему разводки и проводить монтаж системы, однако, такие услуги стоят довольно дорого. В свою очередь, организация разводки воды в квартире своими руками требует тщательного соблюдения строительных норм и правил.

Шаг 1: планирование и проектирование системы

Первым шагом является планирование и проектирование системы водоснабжения. Нужно определиться с количеством потребителей (кранов, смесителей, душевых голов) и типом используемых приборов. Затем нужно выбрать схему разводки, учитывая layout квартиры и местоположение приборов.

Шаг 2: подготовка территории

Вторым шагом является подготовка территории, где будет располагаться система водоснабжения. Нужно очистить площадку от мусора, убрать любые препятствия, и обеспечить доступ к месту монтажа.

Шаг 3: монтаж основной системы

Третьим шагом является монтаж основной системы водоснабжения. Нужно установить трубы, фитинги, краны, смесители и другие элементы системы. Важно следить за качеством выполненных работ и соответствовать строительным нормам.

Шаг 4: подключение к источнику воды

Четвёртым шагом является подключение системы к источнику воды. Нужно установить шланги, краны и другие элементы, обеспечивающие безопасное и надежное подключение.

Шаг 5: контроль и испытание системы

Пятым шагом является контроль и испытание системы. Нужно проверить работу каждого элемента системы, обнаружить и устранить любые неисправности.

Шаг 6: ввод в эксплуатацию

Шестым шагом является ввод системы в эксплуатацию. Нужно обеспечить безопасность и комфорт при использовании системы, а также выполнить все необходимые регистрационные процедуры.

Таким образом, организация разводки воды в квартире своими руками – это сложное и ответственное мероприятие, требующее тщательного планирования, выполнения и контроля. Если вы не уверены в своих навыках или возможности выполнить работы самостоятельно, лучше обратиться к профессионалам.

1. Вначале специалисты рекомендуют подготовить план будущих работ. Такой план должен включать в себя два основных пункта:

• выбор материала. Многих людей интересует один вопрос: какие трубы выбрать для водопровода? Трубы могут быть изготовлены из металла, металлопластика или пластмассы. Каждый материал отличается своими особенностями, которые необходимо внимательно изучить, чтобы не столкнуться в будущем с неожиданными проблемами. Какой материал лучше подходит для монтажа водопровода: полипропилен или металлопластик? Для самостоятельной разводки водоснабжения наиболее подходят металлопластиковые трубы. Смонтировать металлопластиковую коммуникацию довольно просто, поэтому такая работа по силам даже новичку. В любом случае для водопроводов полипропилен или металлопластик подходят как нельзя лучше;
• выбор схемы разводки воды в квартире. Схема монтажа водопроводной коммуникации определяется в зависимости от типа многоэтажной постройки. На сегодняшний день наиболее популярными являются две схемы: последовательная и параллельная. Последовательная схема разводки применяется в том случае, если напор воды в квартире всегда стабилен, однако, такое встречается крайне редко. Поэтому чаще всего для монтажа водопроводной конструкции используют второй вариант, а именно: параллельную или же коллекторную разводку водопровода и канализации.

Последовательность устройства водопровода в квартире вентиль. Выбор и установка вентиля для водопровода

При строительстве любого водопровода используется запорная арматура, позволяющая перекрыть поток жидкости. Вентиль для воды рекомендуется устанавливать как на общий стояк, вводящий воду в квартиру, так и на отдельные сантехнические устройства. Как правильно подобрать и установить вентиль своими силами, читайте далее.

Водопроводный вентиль для ограничения водоснабжения

Как выбрать вентиль для воды

При выборе вентиля на водопровод рекомендуется обратить внимание на:

• вид устройства;
• материал, из которого изготовлен вентиль;
• способ крепления.

Разновидности водопроводных вентилей

Выпускаются следующие виды вентилей для воды:

• клапанные;
• шаровые.

Принцип работы клапанного вентиля заключается в перекрытии воды при помощи прокладки, установленной на штоке.

Принцип работы клапанного вентиля

Основными достоинствами клапанного вентиля являются:

• наличие возможности управления потоком воды;
• возможность проведения ремонта своими руками.

К недостаткам клапанных вентилей относятся:

• недолговечность устройства. Прокладка, выполняющая роль запора, соприкасается не только с водой, но и металлическим корпусом вентиля, что приводит к увеличению естественного износа;
• сложность использования устройства. Для полного перекрытия потока необходимо сделать несколько оборотов управляющим маховиком.

Шаровые вентиля перекрывают воду благодаря запорному механизму, изготовленному в виде шара. При повороте управляющего рычага отверстие в шаре переворачивается перпендикулярно потоку жидкости.

Принцип работы вентиля с запорным шаром

К преимуществам шаровых вентилей относятся:

• простота устройства, которая гарантирует длительный период использования;
• полная герметичность в перекрытом положении;
• простота использования. Для полного перекрытия воды необходимо повернуть ручку управления на 90º.

Недостатками шаровых кранов являются:

• невозможность ограничения потока (исключительно полное перекрытие);
• невозможность проведения текущего ремонта. Если устройство перестало выполнять свои функции, то потребуется полная замена.

Для полного перекрытия потока воды целесообразнее устанавливать шаровые вентиля. Если требуется регулировка потока воды, то лучше вмонтировать клапанный вентиль.

По конструкции водяной вентиль может быть:

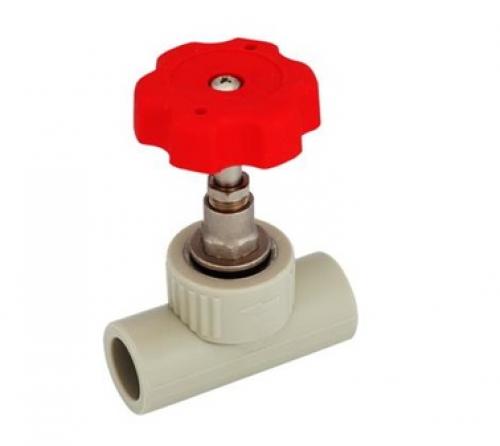

• проходным. Проходной вентиль пропускает воду в определенном направлении и служит для перекрытия потока. Устанавливается исключительно на ровный участок водопровода;

Вентиль прямого прохождения воды

• прямоточным. Разновидность проходного вентиля с меньшим гидравлическим сопротивлением;

Проходной вентиль с меньшим сопротивлением

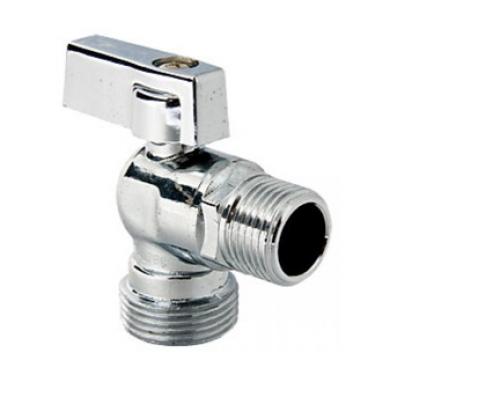

• угловым. Вентиль устанавливается на угловое соединение труб. Входящий поток перпендикулярен выходящему потоку.

Вентиль для установки на изгибе труб

Выбор материала вентиля

Вентиль перекрытия воды может быть изготовлен:

• из латуни. Материал отличается небольшим весом, малыми габаритными размерами и долговечностью. Основной недостаток – высокая стоимость. Латунный вентиль может быть установлен как на холодную воду, так и на горячую;
• из бронзы. Стоимость бронзового вентиля выше, чем латунного, а характеристики устройств практически идентичны;
• из нержавеющей стали. Относительно дешевые устройства больше подвержены оседанию накипи. Поэтому для горячей воды практически не используются;
• из пластика. Пластиковые вентили также отличаются долговечностью и невысокой стоимостью. Пластик практически не подвержен коррозии и оседанию накипи.

На металлические трубопроводы устанавливаются латунные или бронзовые вентили, а также устройства из нержавеющей стали. Пластиковые вентили устанавливаются исключительно на пластиковые водопроводы.

Подбор способа крепления вентиля

По способу крепления водопроводные вентили подразделяются на:

• резьбовые. Монтаж производится при помощи резьбы и фиксирующей контргайки, которая имеется на водопроводной трубе и самом устройстве. Резьбовой вентиль надо подбирать по виды резьбы (внутренняя, наружная), ее диаметру и шагу. Установка возможна как на металлический, так и на пластиковый;

Вентиль для водопровода с внутренней резьбой

• фланцевые. Крепятся при помощи специальных устройств (фланцев), расположенных на краях вентиля и водопроводных труб, и соединенных между собой крепежными болтами. Устройства устанавливаются преимущественно на металлические водопроводные системы;

Вентиля, фиксируемые при помощи специальных элементов

• приварные. Монтируются методом сварки. Приварные вентили могут быть установлены на металлические и пластиковые трубопроводы.

Водопроводный вентиль, устанавливаемый методом сварки

Резьбовые и фланцевые вентили можно снять для проведения ремонта и установить заново. Приварной вентиль установить второй раз не получится.

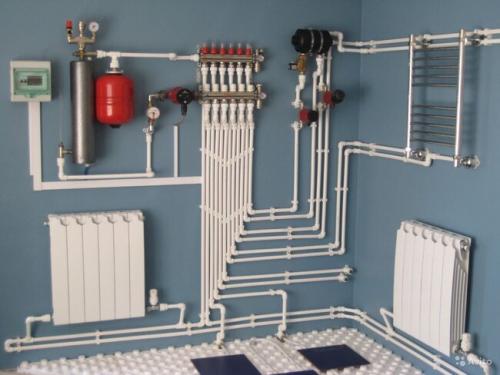

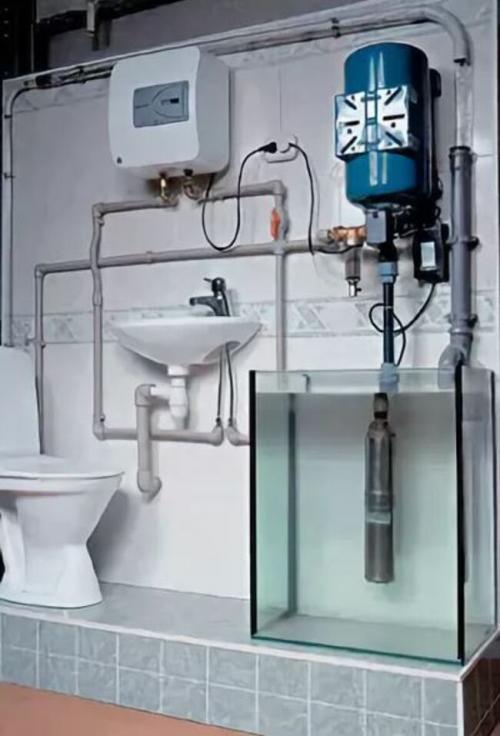

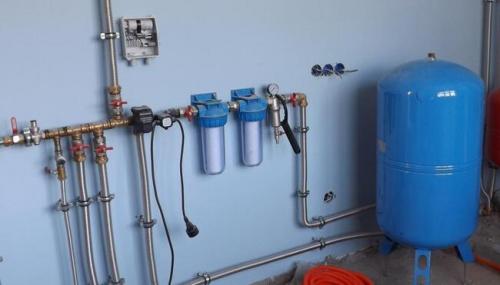

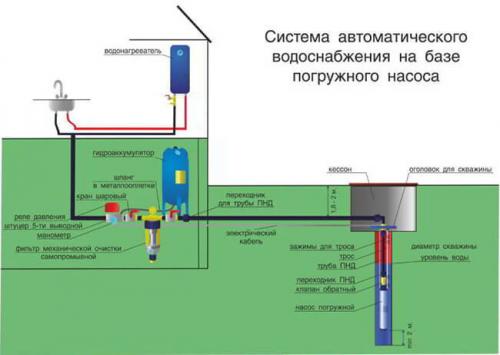

Разводка водопровода в частном доме. Фото схемы монтажа для системы водоснабжения, которая обычно используется в частном загородном доме

Есть 2 способа, которыми можно проводить подключение – последовательно, один за другим и параллельно, когда все включены одновременно. Что делать у себя – зависит от того, сколько человек проживает, постоянно они находятся или периодически, насколько интенсивно используется водопровод.

В некоторых случаях применяется смешанный тип, когда все смесители подключаются через коллектор-объединитель, а все остальные элементы должны быть присоединены последовательно.

Если подключение будет последовательным

Выглядит это как поочередное подведение труб, которые ведут от стояка или водонагревательного устройства к сантехнике и кранам. Сначала отводятся общие, а потом уже от них через тройники уходят ветки к местам, где будет потребляться влага.

Это более экономный способ, его часто задействуют в квартирах и небольших домах. Суть экономии в малом количестве материалов, а сам монтаж упрощен. Система будет компактной, ее проще спрятать под отделку.

Серьезный недостаток заключается в том, что если горячей жидкостью пользуются одновременно несколько человек, то в наиболее удаленной из точек напор будет значительно ниже, чем в других.

Еще один минус в том, что если потребуется что-то из сантехнических устройств отремонтировать или подключить, то понадобится отключать от снабжения все жилье целиком.

Именно поэтому мы рекомендуем в частных жилищах с высоким потреблением проводить другую схему, чтобы избежать проблем с функционированием.

Если подключение будет происходить параллельно

Этот вариант основывается на том, что сами трубы идут от главного коллектора к точкам, где будет происходить водозабор. Для каждой из линий ставят отдельные узлы.

Придется прокладывать намного больше трубных линий, соответственно, появятся затруднения при их маскировке. И любая часть с краном или техникой будет иметь стабильный, не меняющийся напор, даже если одновременно задействовано несколько сантехприборов и кранов. Изменения в напоре будут минимальными, давление будет ровным.

Коллектором называют устройство, у которого один ввод и от двух и более выводов. Их количество будет зависеть от того, сколько узлов и техники использует источник.

Для ХВС это делается перед входом в помещения, а для ГВС – сразу после водонагревательного изделия. Перед коллектором ставится очистной фильтр и редуктор, который будет контролировать давление.

Источник: https://avtonomnoe-vodosnabzhenie.aystroika.info/stati/standartnaya-razvodka-vody-i-kanalizacii-v-kvartire-razvodka-vodoprovoda

Схема разводки воды в частном доме. Схемы разводки водопровода

Прежде чем приступить к работам, важно определиться с оптимальной схемой водоснабжения и водоотведения для конкретного дома. В большей степени выбор варианта прокладки коммуникаций зависит от периодичности эксплуатации, количества жильцов и частотности использования водопроводной воды.

В настоящий момент выделяют три основные схемы разводки воды в частном доме: параллельная, последовательная и смешанная. В последнем варианте предусматривается подключение к системе через коллектор, после чего идет последовательное подключение. Каждый вариант имеет свои особенности и нюансы, которые необходимо учитывать до начала монтажа .

Последовательное подключение

Суть схемы заключается в отводе от стояка общих веток к местам потребления. От полученных ответвлений с помощью тройников выполняют подключение сантехнического оборудования в доме. Вариант выгоден в экономическом плане, поскольку требуется меньше труб и соединительных фитингов. Более того, тройниковую схему легче монтировать и прятать под отделкой в комнатах за счет своей компактности.

Однако такой вариант больше подходит для общественных строений, домов временного использования или объектов с небольшим количеством жильцов. Дело в том, что такая система не способна обеспечить равномерное давление одновременно для двух пользователей. В последней точке всегда будет наблюдаться падение напора воды, если на этой магистрали уже будет открыт кран или включена стиральная машина. Также возникнут сложности подключения новых потребителей, поскольку потребуется перекрывать воду во всем доме.

Параллельное подключение

В отличие от предыдущего варианта все потребители в доме подключаются не к разветвленной трубе, а напрямую к главному коллектору. Этот прибор имеет одно подключение для подачи воды и множество выходов. Как правило, в доме требуется два разделителя:

• холодное водоснабжение (ХВС) – устанавливается при вводе трубы в дом;
• горячее водоснабжение (ГВС) – монтируют сразу на выходе из водонагревателя.

В обязательном порядке перед коллектором устанавливают очистной фильтр и редуктор для выравнивания давления. Такой способ обустройства водоснабжения предусматривает использование большого количества труб. Это существенно усложняет монтаж и маскировку коммуникаций. При этом есть существенное преимущество – все сантехнические приборы будут иметь одинаковый напор воды. Даже включение сразу нескольких кранов приведет к минимальному изменению давления.

Внутренняя разводка водопровода в квартире. Типовые схемы водоснабжения квартиры — последовательная и коллекторная

Устанавливая водопровод с нуля или меняя старый, необходимо продумать расположение всех потребителей: унитаза, умывальника, стиральной машины.

В обычной квартире сантехприборов количество варьируется от четырех до десятка. Опытные сантехники рекомендуют своим заказчикам устанавливать коллектор для воды.

Коллектор воды – это своеобразный распределитель, который является важным сантехническим элементом системы холодного и горячего водоснабжения, отопления. Его устанавливают на центральный стояк и скрывают в сантехническом шкафу. Доступ к распределительной гребенке не должен закрываться мебелью или зашиваться наглухо в стену. Однако профессиональные ремонтники придадут инженерному узлу эстетичный внешний вид.

Коллекторная схема водоснабжения

Слово коллектор (collector) в энциклопедическом значении означает устройство для смешения или распределения чего-либо.

В применении к водоснабжению коллектор или в просторечие гребёнка, это сантехническое устройство, предназначенное для распределения (раздачи) воды по трассам водоприёмников от стояков водоснабжения.

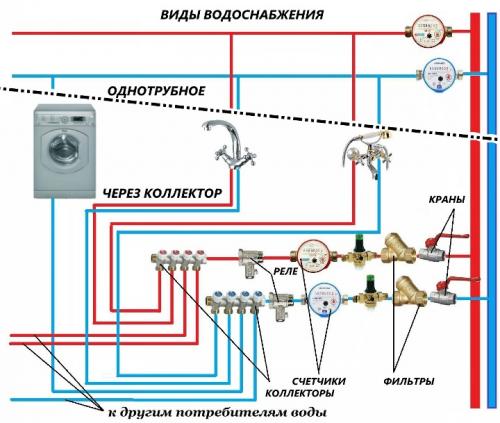

В отличие от тройниковой схемы водоснабжения, которая является последовательной схемой, коллекторная схема водоснабжения является параллельной схемой водораспределения.

На рисунке я показал принципиальные отличия этих двух схем.

Устройство коллектора и принцип действия

Непосредственная функция коллектора в системе водоснабжения — распределение одного водяного потока на несколько одинаковых по давлению потоков.

В продаже есть гребенки с двумя, тремя и четырьмя выходами. При необходимости большего количества ответвлений, распределители соединяются между собой. Таким образом собирается коллектор водоснабжения на необходимое количество отводов.

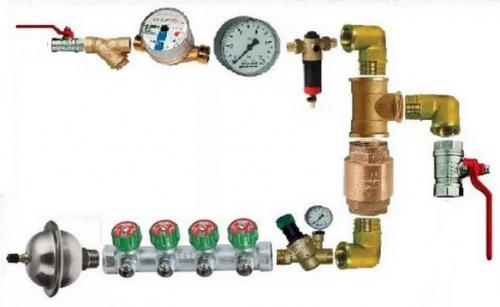

Коллектор подключается непосредственно к стояку. На двух противоположных сторонах устройства предусмотрено резьбовое соединение (с одной стороны внутренняя резьба, с другой — наружная) для подключения к магистрали и соединения гребёнок между собой.

На свободный конец коллектора устанавливается заглушка или дополнительный сантехнический прибор, например, мембранный гаситель гидроударов.

Диаметр вводного отверстия на 20-40% больше, чем выходных. Например, на стандартном коллекторе, для монтажа водопровода в квартире, диаметр вводного отверстия — 3/4 дюйма, выходных — 1/2 дюйма.

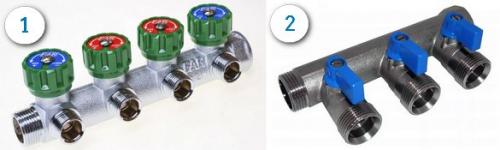

1. Коллектор с вентилями. 2. Коллектор с шаровыми кранами.

На выходных отверстиях могут быть установлены как шаровые краны, так и вентиля, позволяющие не только открывать и закрывать водяной поток, но и регулировать мощность потока на этом участке.

Выбрать коллектор для водопровода квартиры по размеру

Любой коллектор выбирается по необходимому количеству отводов. Далее смотрим его размеры. Чем меньше осевое расстояние между отводами, тем коллектор компактнее.

Обращаем внимание, что краны некоторых коллекторов сделаны под углом к отводам. Это упрощает их обслуживание в рядном монтаже при стеснённых условиях.

При большом количестве отводов не ищите «длинных» коллекторов. Возьмите два, например 3+2 или 4+2 и соедините их. Это предусмотренно технологией.

Для чего нужен коллектор?

Система водопровода с разделителем и отдельным подводом трубы к каждому потребителю обойдется дороже, чем классическая разводка. Стоит ли переплачивать за коллектор на воду и отопление?

• Устройство используется для регулировки давления воды в квартире. В стандартной разводке нередко снижается напор в открытом кране, если кто-то откроет другой кран или смоет унитаз. Это грозит не только дискомфортом, но и ожогами из-за слишком горячей воды, которая вдруг начинает литься. Продуманный диаметр коллектора позволяет избавиться от проблемы с давлением. Сколько бы не было открыто кранов в квартире, напор воды остается неизменным.
• На каждом выходном отверстии предусмотрены краны, которые позволяют регулировать подачу воды по ветке. Если ведется ремонт смесителя, не обязательно полностью отключать подачу холодной и горячей воды из стояков. Достаточно переклыть только определенную ветку.
• Отсутствие стыков и тройников, вмонтированных в стену, сводит к минимуму риск возникновения протечек. Если кран или фитинг выходит из строя, его легко заменить, разобрав коллекторную систему в шкафчике. Облицовка в санузле не пострадает.
• При необходимости дополнить систему водоснабжения еще одним потребителем, не придется переделывать всю разводку. Подключение обойдется недорого и не потребует больших временных затрат.

Разводка воды в квартире полипропиленом. Особенности конструкции водопровода из полипропиленовых труб

Водопровод из полипропиленовых труб собирают в виде многоветвевой конструкции, по которой жидкость поступает к точке потребления. Для его создания понадобятся трубы и специальные детали для соединения отдельных кусков — фитинги, также изготовленные из пластика.

При выборе труб обращайте внимание на материал, из которого они изготовлены. От разновидности полипропилена зависит область применения изделий.

Существует несколько десятков типов фитингов, но наиболее популярными являются такие:

• Муфты — цилиндрические изделия, диаметр которых одинаков и соответствует диаметру соединяемых отрезов.
• Переходники — детали для соединения заготовок разных размеров.
• Уголки — изделия для изменения направления трассы. Детали согнуты под углом 45-90 градусов. Использование уголков при изгибе водопровода обязательно. Категорически запрещается гнуть пластик после нагрева, т.к. стенки утончаются, при этом труба теряет свою прочность.
• Крестовины и тройники — фитинги для соединения в одном месте нескольких заготовок. Выпускаются различными конфигурациями и размерами.

На фото комплектующие для полипропиленовых труб

В водопроводе часто используются и другие комплектующие:

• Обводы — согнутые в заводских условиях трубы, позволяющие легко обойти препятствия небольших размеров. Они выпускаются в большом ассортименте, что позволяет выбрать образцы, которые пройдут на минимальном расстоянии от предмета.
• Компенсаторы различных типов , необходимые для устранения последствий температурных расширений полипропиленовых труб.
• Заглушки для перекрытия отверстий , которые не планируется задействовать в ближайшее время.
• Распределительные узлы для коллекторной разводки труб, позволяющие выравнивать давление жидкости в разных точках водозабора.
• Шаровые краны — ставятся перед каждым сантехническим прибором для перекрытия воды.
• Крепежные хомуты или клипсы — используются для крепления магистрали к стенам.

Источник: https://avtonomnoe-vodosnabzhenie.aystroika.info/novosti/vodoprovod-v-sovremennoy-kvartire-s-chego-nachinaetsya-pravilnaya-razvodka-vodoprovoda-v

Схема разводки воды в квартире. На какие типы подразделяются трубные разводки?

Всего выделяют три типа разводки водопровода в квартире, по которым вода идет от стояка или магистрального трубопровода к потребителю:

• коллекторная;
• тройниковая (последовательная);
• с проходными розетками.

Если вы проживаете в многоэтажном доме, то схема разводки у вас будет:

• тройниковая (последовательная);

• или коллекторная.

Эти две схемы обладают как плюсами, так и минусами и могут быть использованы в зависимости от условий. Более того, можно комбинировать две схемы в одной квартире.

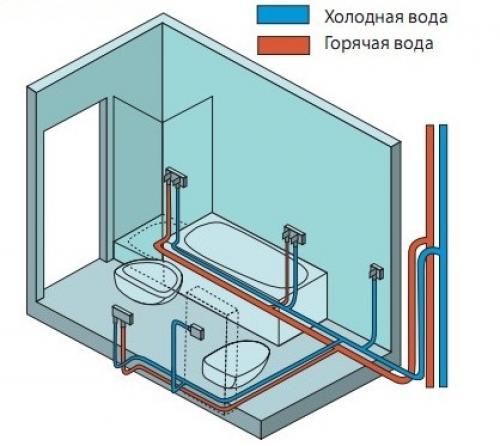

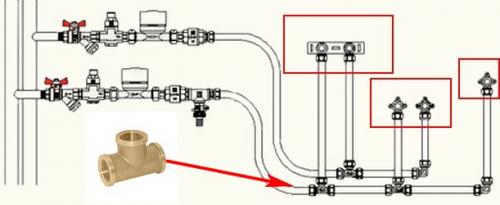

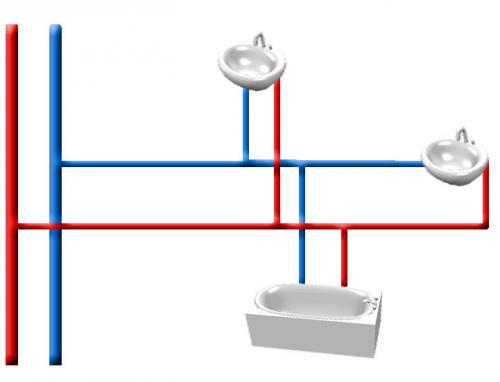

1. Тройниковая (последовательная) схема водопровода.

Для создания и установки трубопровода в стандартной квартире такая схема подходит лучше всего. Представлена она в виде общей трубы, к которой последовательно подключены имеющиеся устройства (потребители холодной воды). Аналогично происходит разводка системы горячего водоснабжения.

Главная труба подбирается с большим диаметром в сравнении с другими трубами водопровода, потому как она выполняет функции коллектора. При помощи тройников подсоединяется сантехника, именно поэтому такая схема носит название тройниковой.

Данную систему легко создать не только в теории, но и на практике. В старых советских многоквартирных домах стандартно применяется такая разводка водопровода в квартире, фото которой вы можете увидеть ниже. Главный ее плюс — небольшое число труб водопровода. Соответственно, затраты на монтаж разводки этого типа будут достаточно низкими.

Особенность данного типа разводки заключается в том, что использовать ее можно только в тех квартирах, где установлено мало сантехники. Проблема вот в чем: чем длиннее становится система, тем меньше напор в конце. В результате сантехническое оборудование, подключенное в конце системы, не сможет функционировать корректно из-за низкого напора.

Также одним из минусов последовательной системы является то, что при поломке крана или бачка водопровод не будет работать исправно. Чтобы отремонтировать сантехнику, вам придется полностью перекрыть воду во всей квартире. Вы просто не сможете отключить от водоснабжения одну точку из-за последовательного подключения.

Профессионалы выделяют другие недостатки, с которыми вы можете столкнуться при обслуживании тройниковой системы. Чаще всего места подключения находятся под декоративной отделкой, поэтому добраться до них будет проблематично. Если произойдет протечка, вы не сможете сразу определить место прорыва трубы.

Чтобы отремонтировать водопровод, вам потребуется раздалбливать стены, убирать фальш-панели и прочее. Завершив ремонт труб, вы будете вынуждены заново производить декоративную отделку в комнате. Даже с учетом всех вышеназванных минусов тройниковый водопровод наиболее распространен в настоящее время.

Для небольших квартир такая система разводки водопровода является наилучшей. Ведь это самый бюджетный вариант. Поскольку протяженность системы водопровода невелика, напор воды в трубах остается удовлетворительным.
