Насосная станция с центробежным насосом. Основные части и компоновка

Насосная станция с центробежным насосом. Основные части и компоновка

Комплектно поставляемые компактные агрегаты оснащены поверхностными самовсасывающими насосами центробежного или вихревого типа. Станции, укомплектованные погружными (скважинными) насосами, будучи распределенными (не компактными) системами, далее не рассматриваются.

Компактная насосная станция с поверхностным насосом содержит следующие  основные части:

• насосную установку:
• гидроаккумулятор (мембранный гидробак);
• блок автоматики.

Насосная установка с горизонтальным расположением валов насоса и двигателя (обычно асинхронного короткозамкнутого однофазного) монтируется сверху на гидроаккумулятор также горизонтального типа. Баки некоторых фирменных станций (например, Aquario) оснащены специальными монтажными площадками под насосы. Это обеспечивает большую его устойчивость при транспортировке и эксплуатации.

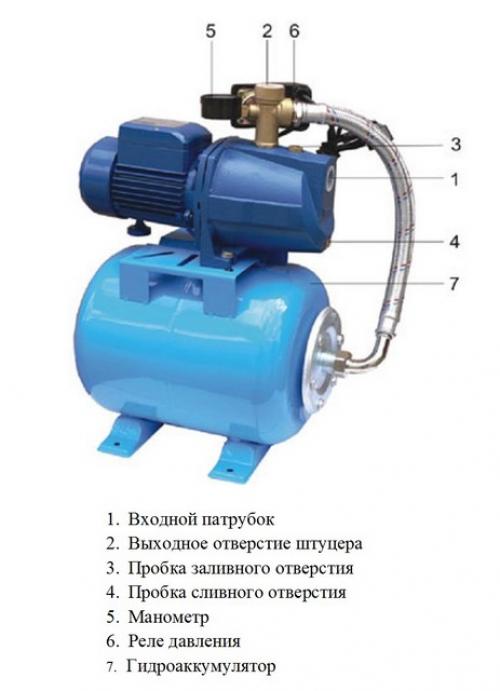

Составные части нососной станции.

В хорошо спроектированных агрегатах составные части соединяются посредством пятиходового штуцера (в просторечии «пятерика»), латунного или из нержавеющей стали. Конструктивно «пятерик» представляет собой обычный тройник с двумя дополнительными выходами, устанавливаемый на напорный патрубок насоса. Боковой выход служит для присоединения шланга-переходника (в металлооплетке) к гидроаккумулятору. Два дополнительных выхода малого диаметра служат для присоединения манометра и блока автоматики (реле давления). Оставшийся выход служит для присоединения напорного трубопровода.

Присоединение составных частей станции посредством пятиходового штуцера.

Однако на рынке достаточно распространены и другие варианты компоновки станций, производители которых используют упрощенную комплектацию, отказываясь от одних комплектующих и экономя на других. Существуют станции без пятиходового штуцера, в которых реле давления, соединительный шланг и манометр крепятся непосредственно к корпусу насоса. Есть компоновка, содержащая блок автоматики, закрепленный на фланце гидроаккумулятора. При этом производители таких станций, экономя на комплектующих, жертвуют удобством потребителя при эксплуатации оборудования.

Автоматическая насосная станция. Как выбрать насосную станцию для бытовой системы водоснабжения

Многие владельцы дачных участков и загородных домов, занимающиеся обустройством системы автономного водоснабжения, задаются вполне естественным вопросом о том, что лучше: отдельно взятый насос или насосная станция?

Сравнительная схема двух вариантов водоснабжения дома

Конечно, обеспечить подъем воды из подземного источника и ее транспортировку по трубопроводной системе может и насос, но в случае использования насосной станции оборудование эксплуатируется в более щадящем режиме, так как включается оно только в те моменты, когда давление воды в емкости гидроаккумулятора падает ниже критического значения. Между тем демонстрировать высокую эффективность, работать без сбоев и частых поломок насосная станция будет лишь в том случае, если она правильно подобрана.

Основными параметрами, на которые следует обращать внимание, выбирая электрические насосные установки, являются:

• мощность, потребляемая приводным двигателем;
• производительность оборудования, характеризующая объем воды, который оно способно перекачать в единицу времени (измеряется данный параметр в м³/час);
• уровень напора потока воды, который в состоянии обеспечить установка (единицей измерения данного параметра является метр водяного столба).

График напорных характеристик насосов «Водомет-ПРОФ»

Для оснащения системы водоснабжения дачи или небольшого частного дома вполне достаточно насосной станции, мощность которой составляет от шести десятых до полутора киловатт. Чтобы оптимально подобрать насосную станцию по производительности и уровню создаваемого напора, можно воспользоваться графиком, который показывает зависимость между двумя этими параметрами. Такие графики, как правило, имеются в техническом паспорте практически каждой серийной модели насосной станции.

Многие современные модели насосного оборудования еще на стадии производства комплектуются дополнительными техническими устройствами, не только делающими работу таких установок более эффективной, но и надежно защищающими их от возникновения нештатных ситуаций.

Выбирая насосную станцию, укомплектованную элементами автоматики, вы получаете полностью готовое оборудование, не требующее специалистов для первого запуска

Речь идет, в частности, о датчиках, не допускающих перегрева электродвигателя насоса, а также работы установки на холостом ходу. Кроме того, в заводскую комплектацию большинства современных моделей рассматриваемого оборудования уже входит фильтр механической очистки и обратный клапан.

Автоматические насосные станции требуют минимального контроля со стороны пользователя, что делает их применение более удобным. При желании автоматическая насосная станция может быть собрана вами и самостоятельно, для этого достаточно оснастить обычную установку, не обладающую дополнительными опциями, элементами автоматики, которые приобретаются отдельно.

Насосные станции для дачи. Основные компоненты

Насосная станция для частного жилища – отличное решение для автоматизации водоснабжения из любых источников. Кроме покупки оборудования и всех необходимых материалов желательно знать, как происходит монтаж оборудования. Разные характеристики моделей позволяют обеспечивать подачу жидкости в любые точки.

Монтаж устройства с большим баком в скважине Источник skvagina.dp.ua

С встроенным эжектором

Имеют большой напор и могут высоко поднимать воду. Не требуется наполнять систему жидкостью. Имеют хорошие показатели производительности, надежные, но шумные, поэтому ставят в подсобном или звукоизолированном помещении. При установке учитывается уровень расположения воды и горизонтальный трубопровод.

С выносным эжектором

Забирают жидкость с большой глубины. Эжектор в воде, к нему крепят шланги. Малошумные, экономичные по потреблению электричества, но имеют небольшую эффективность.

Модель с внешним эжектором Источник budmir.com.ua

Погружной насос

Подключение насосной станции гарантирует забор жидкости с разной глубины и на большом отдалении источника. Характеризуется небольшим шумом, не боятся подсоса, протечек. Довольно дорогие модели. Могут использоваться только в чистой воде, желательна установка хорошей системы фильтрации, но требуется ее регулярная чистка. Для обслуживания необходимо поднимать устройство наверх.

Погружной насос Источник prom.st

Гидроаккумулятор

Для уменьшения разрушительного эффекта монтируется гидроаккумулятор, который имеет мембранный тип. Он защищает устройство от износа, поддерживает давление, дает некоторый запас жидкости, исключает гидроудары. Это сосуд с мембраной – с одной стороны заполняется водой, а с другой находится воздух/азот. Вода накапливается в мембране, насос отключается, воздушная прослойка постоянно поддерживает требуемый напор. При уменьшении объема жидкости падает давление, включается насос. Элемент подбирается с учетом количества жильцов, мощности, точек, числа включений и давления. Если расчет произведен неправильно, насос будет часто включаться и быстро износится. Если воды много, то она будет застаиваться.

Варианты гидроаккумуляторов Источник moikolodets.ru

Блок управления

Станция для воды в частном доме имеет блок управления: манометр, реле и штуцер. Защищает от сухого хода, перегревания и остановки при попадании внутрь мусора. Агрегат включается циклами, не больше установленного максимальное числа.

Преимущества автоматического оборудования

Водная станция гарантирует экономию и комфорт:

• высокая безопасность и эффективность;
• увеличение долговечности бытовой техники, поддержание напора и давления;
• обеспечение запаса воды и ее поступление при отключении электричества;
• авторежим функционирования, минимальный износ деталей, экономичность;
• простая установка, минимальные габариты, монтаж в удобном или подходящем месте.

При плохом давлении система может подсоединяться к центральному водопроводу.

Монтаж

Перед подключением системы надо определиться с местом ее установки. Надо учитывать следующие требования:

• не прислонять к стенам;
• установка возле источника воды;
• место с хорошей вентиляцией, теплое, сухое, защита от мороза;
• свободный доступ.

Требуется тщательно все продумать, поскольку некоторые модели систем очень шумные.

Варианты монтажа:

1. Помещение отапливаемое. Идеальным вариантом будет котельная, допустимы комнаты общего пользования, дальше от спален.
2. Подвал или цоколь. Требуется обеспечить защиту от морозов, влаги и сделать звукоизоляцию. Часто делается короб с люком.
3. Качать из колодца насосной станцией для дачи можно круглый год . Необходимо сделать платформу ниже промерзания, утеплить конструкцию.

Вариант схемы забора жидкости из колодца круглогодичного использования Источник sovet-ingenera.com

• Обустройство кессона. Ниже промерзания в зимний период, выстраивается короб с свободным местом для обслуживания. Сверху утепляется и закрывается, делается люк. Возможно использовать если зеркало воды находится не ниже 11 м.

Насосная станция unipump. Бытовые канализационные насосные станции

Бытовая канализационная насосная станция отвечает за принудительное удаление жидких и твердых стоков. КНС, как правило, устанавливают в частных домовладениях, где нет возможности обустроить самотечную канализацию. При помощи подобного оборудования также решаются трудности с оптимальным расположением сантехнических приборов и предотвращением застаивания нечистот при большом отдалении трубопровода центральной системы от дома.

Компания «UNIPUMP» — это большой выбор высокотехнологичного насосного оборудования для решения задач любой сложности. У нас в каталоге разные виды бытовых канализационных насосных станций по доступным ценам. Установки, представленные в нашем интернет-магазине, соответствуют всем международным нормам экологической безопасности и стандартам качества.

Особенности продукции

Канализационные станции UNIPUMP – это современные приборы, которые отличаются прекрасными физико-эксплуатационными характеристиками. Они компактны, функциональны и высокопроизводительны. Конструктивно бытовая КНС представляет себой полиэтиленовый накопитель цилиндрической или прямоугольной формы, в котором смонтированы трубопроводы, подключены патрубки, насосы и запорно-регулирующие устройства.

Высокий уровень герметичности бака – важное условие, позволяющее защитить окружающую среду от загрязнения стоками. Работает КНС следующим образом – нечистоты поступают в накопительную емкость, затем при помощи насосного оборудования перекачиваются по трубам к месту дальнейшей утилизации (магистраль центральной канализации, яму и т.д.).

У нас есть разные виды бытовых канализационных насосных станций. Выбирать стоит по следующим критериям:

• максимальной производительности;
• габаритам;
• типу загрязнений;
• с измельчителем или без него;
• мощностью напора;
• параметрам электросети;
• типу подключаемой сантехники.

Оборудование поставляется с комплектом необходимых для установки фитингов и руководством по эксплуатации. На продукцию предоставляется гарантия.

Для заказа или за дополнительной консультацией, обращайтесь по телефонам.

Насос для насосной станции. Устройство типовой насосной станции

Типовая насосная станция для дачи состоит из следующих основных деталей:

1. гидроаккумулятор (гидравлический бак с мембраной);
2. насос;
3. реле давления;
4. манометр;

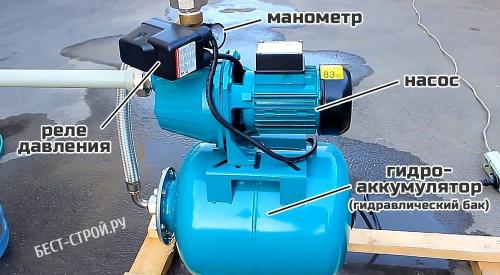

Устройство типовой насосной станции

Гидроаккумулятор насосной станции

Гидроаккумулятор - это полый бак, внутри которого находится резиновая груша, в которую и поступает закачиваемая вода. На заводе производителя в гидроаккумулятор закачивают воздух под давлением чтобы резиновая груша сжалась. При закачивании в грушу воды, преодолевая давление в баке, она может выпрямиться и даже немного надуться. Из-за этой подвижности объема заполненного водой (груши) обеспечивается защита от гидроудара, т.е. при открытии, к примеру, крана в раковине вода пойдет из него плавно, без резких ударов. Это крайне важно как для самих потребителей, так и для смесителей, запорной и соединительной арматуры.

Важно! Раз в год проверяйте давление в гидроаккумуляторе, и при необходимости подкачивайте обычным автомобильным насосом (ниппель находится под колпачком с торца бака). Давление в гидроаккумуляторе насосной станции должно быть 1,5-2 атмосферы (точнее смотрите в паспорте насосной станции).

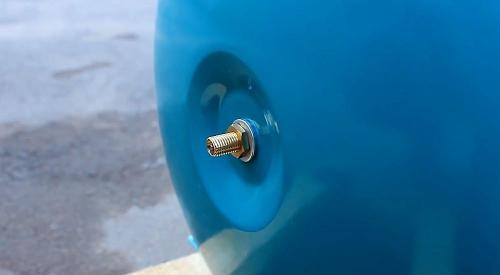

Ниппель для закачки воздуха в гидроаккумулятор насосной станции

Объем гидроаккумуляторов варьируется от 1,5 до 100 литров. Чем больше объем бака, тем:

• реже будут запуски насоса для подкачки воды, а значит меньше износ насоса;
• больший объем воды можно получить из крана, при внезапном выключении электричества (примерно половина бака).

Мы рекомендуем приобрести для дачи насосную станцию с гидроаккумулятором объемом 24-50 литров, этого будет достаточно для нормальной работы системы при потреблении воды семьей из 3-5 человек.

Насос станции

Насос обеспечивает основную функцию станции - перекачивает воду из одного места в другое. Но как именно они это делают - важный вопрос. В насосных станциях используют следующие виды насосов:

• поверхностные насосы:
  • многоступенчатые;
  • самовсасывающие;
  • центробежные.
• погружные насосы:
  • центробежные;
  • вибрационные.

Поверхностные насосы устанавливаются непосредственно в насосную станцию, чаще всего на гидроаккумулятор. Погружные же насосы опускают под воду, и они качают воду в бак на удалении.

Важно! Для безопасности и длительного срока службы насосов вы должны знать и контролировать уровень примесей песка и ила в воде на том уровне, с которого вы планируете ее качать. Данные ограничения должны быть отражены в техническом паспорте насоса.

Сравнение разных типов насосов для насосной станции

Тип насоса	Глубина всасывания	Напор	КПД	Уровень шума	Установка	Эксплуатация
Центробежный насос	7-8 м	высокий	низкий	высокий	вне дома, удаленно	сложно: необходимо заливать воду в систему
Многоступенчатый насос	7-8 м	высокий	высокий	нормальный	внутри дома	сложно: необходимо заливать воду в систему
Самовсасывающий насос	до 9 м (до 45 м при наличии эжектора)	нормальный	нормальный	нормальный	внутри дома	просто: нет особенностей
Центробежный погружной насос	до 40 м	нормальный	низкий	нормальный	в воде	просто: нет особенностей
Вибрационный погружной насос	до 40 м	низкий	низкий	нормальный	в воде	просто: нет особенностей

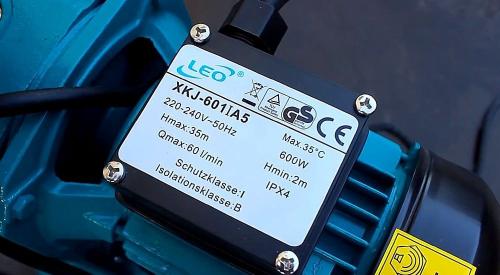

Характеристики насосной станции

Наши рекомендации таковы: если у вас скважина или колодец с водой глубокого залегания - выбирайте насосную станцию с погружным насосом, к примеру, всем известным трудягой насосом "Малыш". Такие насосы недорогие и просты в эксплуатации. В противном случае, выбирайте станцию с самовсасывающим насосом - он даст максимум производительности, минимум шума и вашего внимания во время эксплуатации.

Основные параметры выбора насосной станции для дачи

Если вы планируете использовать насосную станцию для канализации, т.е. отвода фекальных и сточных вод, то вам понадобятся специальные установки. Подробно обо всех видах насосов мы писали в статье- прочитайте, будете специалистом по всем насосам!

Реле давления насосной станции

Реле давления подает сигналы насосу станции начинать и прекращать качать воду в систему. Необходимо настроить реле на граничные значения давления в системе, чтобы оно знало, в какой момент нужно запускать насос, и в какой его остановить. Стандартные значения нижнего давления в системе выставляют на 1,5-1,7 атмосферы, а верхнего на 2,5-3 атмосферы.

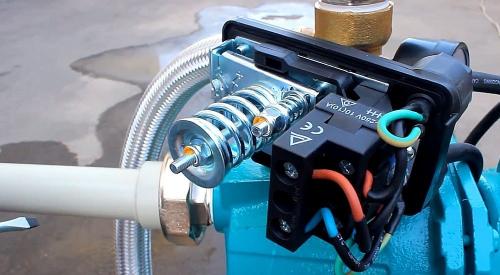

Реле давления насосной станции

Регулирование реле давления

Снимите пластиковую крышку с реле давления, открутив плоской отверткой винт крепления. Внутри вы обнаружите две пружины и гайки, сжимающие их.

Запомните две вещи:

1. Большая гайка отвечает за нижнее давление, а маленькая - за верхнее.
2. Вращая гайки по часовой стрелке, вы будете увеличивать пограничное давление, на которое будет ориентироваться реле.

Включив насосную станцию (Внимание, соблюдайте технику безопасности!), вы можете оценить значения верхнего и нижнего предела давления, выставленного в реле давления, с помощью манометра.

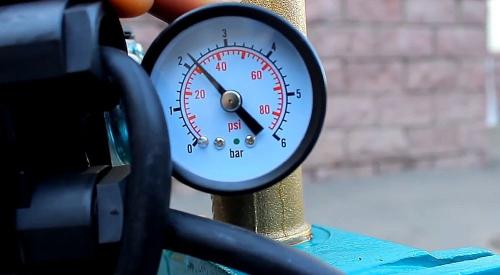

Манометр

Манометр - это измерительный прибор, показывающий значение давления в системе в настоящее время. Отслеживайте данные по манометру, чтобы регулировать настройки реле давления насосной станции.
