Как завести канализационную трубу под фундамент. Этапы монтажа наружного трубопровода

Как завести канализационную трубу под фундамент. Этапы монтажа наружного трубопровода

• На дно траншеи засыпается песок (слой 50 мм) и уплотняется вручную;
• Подготавливают необходимые детали – трубы, фасонные части, уплотнители и пр.
• Прокладка начинается от фундамента. Как правило, отверстие для вывода канализации организуют еще в период строительства фундамента. Но если этого сделано не было, применяют метод алмазного сверления.
• Для получения более плотного соединения используют силиконовые смазку. Для этого смазывающий состав наносят на гладкий конец трубы и вставляют его в раструб, в который вставлен уплотнительный манжет.
• Если необходимо устроить поворот, то следует использовать плавные отводы – фасонные детали, предназначенные для сбора наружных сетей.
• Если длина трубопровода более 12 метров, то следует на поворотах установить ревизионные колодцы.
• После того как трубопровод собран, производят проверку уклона, а затем засыпают трубы песком.

• При засыпке труб трамбовку песка следует производить по бокам труб. Уплотнять песок следует послойно. Песок, расположенный над трубами, трамбовать не нужно.
• Высота песчаной засыпки должна составлять не менее 15 см над трубой. После чего можно приступать к окончательной засыпке траншеи грунтом. Грунт следует засыпать горкой, так как впоследствии неизбежно произойдет оседание земли.

Таким образом, решая, на какой глубине прокладывать канализацию, следует учитывать опыт строительства и использования канализационных сетей в районе постройки. Если выбрана минимальная глубина заложения канализации (менее 0,7 метра), не стоит пренебрегать мероприятиями по утеплению труб, а также по предохранению их от повреждения проезжающим транспортом (если трубопровод проходит под проезжей частью).

Канализация в плитном фундаменте. Требования

Правила монтажа систем жизнеобеспечения (электроснабжение, водоснабжение, канализация) в коттеджах, строящихся на плитном фундаменте, регламентируются установленными нормативами по СП № 31-110-2003 , №31.13330 и №32.13330 . При этом практикующие инженеры рекомендуют уделять особое внимание ремонтопригодности коммуникационных линий.

Согласно действующим правилам в строительстве, под инженерные сети не пробивают отверстия в затвердевшем монолите, а организуют места закладки гильз на этапе строительства опалубки .

В процессе необходимо учесть следующие факторы:

1. Для прокладки системы «теплого пола» и линий водоснабжения используют трубы диаметром от 16 до 20 мм. Для проводки канализации применяют трубы из поливинилхлорида со стандартным диаметром 110 мм. Если по проекту в доме много сантехнических приборов, большая длина канализационной магистрали или не предусмотрен приямок, то используют трубы диаметром 160 мм.
2. Минимально допустимый размер гильзы составляет 5 см.
3. При сезонных температурных перепадах в грунте возникают линейные расширения, поэтому при закладке инженерных систем используют специальные компенсаторы.
4. Линии водоснабжения прокладывают ниже уровня промерзания, в противном случае параллельно ведут греющие кабеля или используют полистирольные скорлупы.
5. Электрику закладывают в гильзы с радиусом изгиба от 0,3 до 0,7 м. Такое положение делает ремонтопригодным этот узел коммуникаций в случае повреждений. Линии электроснабжения выводятся в щиток, который, как правило, находится рядом с домом.
6. Газовую трубу запрещено вводить в дом через толщу фундамента, для этих целей делают отверстие в наружной стене и вставляют в него гильзу для защиты. Все места, в которых трубы соединены, должны быть расположены таким образом, чтобы в любой момент место контакта можно было обследовать и починить при необходимости.

Источник: https://avtonomnoe-vodosnabzhenie.aystroika.info/novosti/vyvod-vody-iz-doma-i-kanalizacii-pod-fundamentom-kak-zalozhit-v-fundamente-gilzu-pod

Канализационная труба под монолитной плитой. Основные принципы прокладки коммуникаций

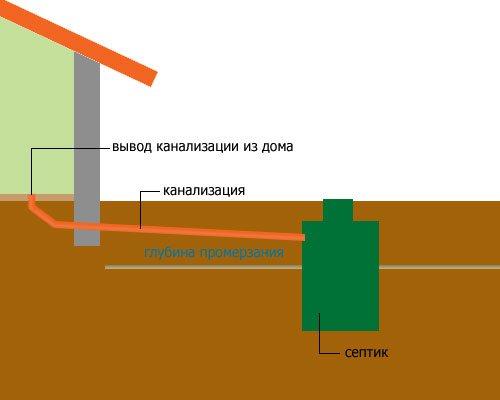

Схема прокладки водопровода под фундаментом.
Прежде всего, нужно избежать замерзания воды в водопроводных трубах. Способов два:

1. Прокладка водопроводных труб ниже глубины промерзания грунта. При водоснабжении из скважины делается кессон, в котором находится оголовок скважины, и которых сам находится под землёй ниже глубины промерзания. От него прокладывается водопроводная труба под дом, и уже там труба поднимается вверх и заводится в дом. Грунт под отапливаемым домом не промерзает, поэтому в этом участке грунта вода в водопроводе тоже замерзать не будет.
2. Обогрев водопроводной трубы. Когда нет возможности проложить водопровод ниже глубины промерзания грунта, его приходится подогревать с помощью специального греющего кабеля. Такой кабель питается от электричества и укладывается рядом с трубой; он имеет датчики и при понижении температуры включает подогрев. Минусом этого способа является дополнительный расход электроэнергии.

Схема прокладки канализации через фундамент.

Если в водопроводной трубе постоянно находится вода, то в канализационных трубах стоки не задерживаются, поэтому нет необходимости защищать их от промерзания, и трубы канализации можно укладывать неглубоко — выше уровня промерзания. Входные патрубки септиков находятся на глубине от 60 см и глубже, расстояние от дома до септика 5-10 м, необходимый уклон трубы — 2-4 см на 1 м. Таким образом, чтобы обеспечить достаточный перепад канализационную трубу нужно прокладывать на глубине 40-60 см: 40 см под домом в месте выхода канализации из помещения и 60 см на входе в септик.

При прокладке коммуникаций под землёй для защиты труб нужно использовать так называемые гильзы — трубы большего диаметра, внутри которых прокладывается основная рабочая труба. Такая конструкция особенно актуальна для водопровода. Гильза защищает трубу от давления грунта и от механических повреждений. Ещё один плюс использования гильзы: в случае прорыва трубы её можно будет достать из полости гильзы и заменить, это будет легче, чем откапывать её полностью, а потом снова засыпать траншею.

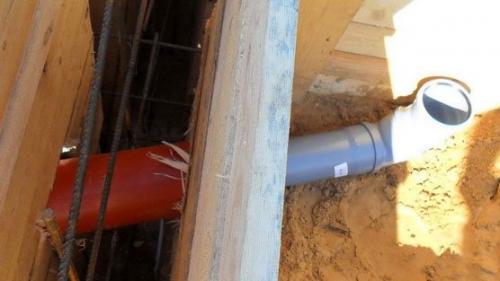

Канализационная труба в гильзе.

Источник: https://avtonomnoe-vodosnabzhenie.aystroika.info/novosti/vyvod-vody-iz-doma-i-kanalizacii-pod-fundamentom-kak-zalozhit-v-fundamente-gilzu-pod

Как вывести канализацию через фундамент. Как вывести трубу прямо из дома

Имея готовый дом, сразу встает вопрос: а как же вывести канализацию через фундамент? Чтобы вывести канализационный трубопровод из собственного дома необходимо провести установку пограничной системы, которая соединяет септик с отходящими трубами.

Вывод трубы проходит сквозь фундамент. Причем глубина монтажа должна превышать величину промерзания грунта. Работы выполняются в следующей последовательности.

Этап 1. Роется траншея, в которой произойдет стыковка наружной и внутренней системы.

Этап 2. Делается отверстие в фундаменте под канализацию. Для работы потребуются:

• Перфоратор;
• Металлический пробойник;
• Электрическая дрель;
• Набор сверл.

Если такими инструментами сделать отверстие не удается, используется специальная алмазная установка.

Процесс бурения всегда достаточно сложен, ведь приходится бурить бетонное основание. Если была сделана армирующая сетка, придется воспользоваться болгаркой. Она легко справиться с арматурой. Иногда для получения нужного отверстия приходится работать несколько дней.

Сначала на поверхности фундамента определяется место, где будет выводиться трубопровод. В этом месте чертится круг, причем его диаметр должен превышать размер канализационной трубы, совместно с гильзой.

Перфоратором бурится бетон на максимальную глубину. Встречающиеся прутья арматуры срезаются болгаркой.

Чтобы сделать отверстие в бетонном фундаменте, строители пользуются несколькими способами:

• Алмазное бурение. Считается самым оптимальным вариантом. Материал фундамента при такой работе не получает повреждений. Данная технология относится к самой дорогой, даже если арендовать такой станок;
• Перфоратор. Выполняется ударное бурение. Отрицательной стороной считается долбежка, которая вызывает появление микротрещин. Бетон начинает отслаиваться от арматурной сетки;
• Безударное сверление. Один из наиболее безопасных способов, требующий много времени. По всему периметру нужного большого отверстия сверлится большое количество более мелких. Кувалдой выбивается бетонная пробка, арматура срезают ножницами по металлу.

Этап 3. В сделанный канал сначала укладывают гильзу, затем прокладывают трубопровод. Образовавшиеся щели закрываются заделать монтажной пеной. Она же становится и хорошим теплоизолятором.

Источник: https://avtonomnoe-vodosnabzhenie.aystroika.info/novosti/vyvod-vody-iz-doma-i-kanalizacii-pod-fundamentom-kak-zalozhit-v-fundamente-gilzu-pod

Прокладка коммуникаций под монолитной плитой. Плитный фундамент с ребрами вниз

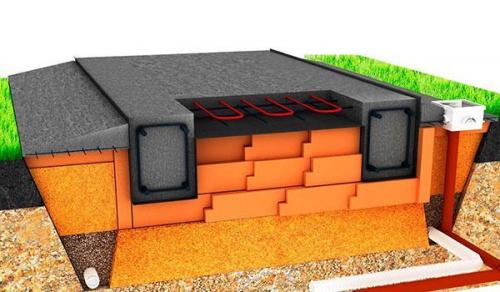

Чтобы увеличить несущую способность плитного фундаментного основания без его заглубления, изготавливается монолитная конструкция с ребрами жесткости, направленными вниз.
Существует два варианта исполнения монолитной плиты с ребрами жесткости вниз:

1. Ребра жесткости формируются за счет траншей, вырытых в грунте ниже уровня заливки железобетонной плиты. В приямки для ребер устанавливается армирующий каркас, выполненный как единое целое с каркасом самой плиты, после чего осуществляется заливка бетонной смеси.
2. Готовится котлован с ровным дном под плиту. На гидроизолированное основание укладывается полимерный плитный утеплитель – ребра жесткости сформируются в промежутках между «островками» из теплоизолятора и стенками котлована. Перед заливкой бетонной смеси монтируется арматурный каркас.

Ребра жесткости должны располагаться под несущими стенами и капитальными внутренними перегородками. Если проект не предусматривает перегородок, но требуется повысить жесткость плиты, ребра, обращенные вниз, должны располагаться параллельно короткой стороне постройки с шагом до 3 метров.

Укладка теплоизолятора, в том числе экструдированного пенополистирола под фундаментную плиту, не только позволяет обустроить ребра жесткости требуемых размеров, но и способствует утеплению фундаментного основания, снижению затрат на отопление дома. Такой тип фундаментного основания называют «шведской плитой». Его нередко дополняют водяным контуром отопления.

Как сделать закладные в фундаменте. Типы закладных деталей и особенности монтажа

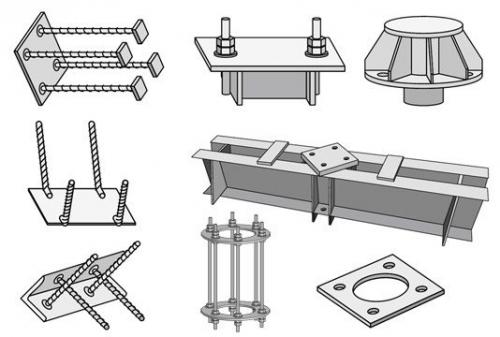

В отличие от другого крепежа, закладная не является метизом, с установленной формой и конкретной конфигурации. Это любая деталь, выполняющая главную функцию – скрепление монолитных изделий. Ее внешний вид может быть разнообразным, как и форма. Все зависит от типа соединяемых изделий и необходимой нагрузки. Также закладные применяются при заливке фундамента.

Отличается и тип монтажа закладных деталей. Они могут крепиться к каркасу монолитного изделия, в этом случае они привариваются еще до заливки бетона и делают конструкцию максимально крепкой. В ряде случаев закладные погружают в бетонную смесь после заливки, но до момента застывания бетона. Если же необходимо соединить два монолитных блока, в которых закладные не были предусмотрены на этапе производства, можно использовать два метода крепежа:

1. Поверхностный, когда метиз просто погружается в просверленное отверстие.
2. И сквозной.

Второй вариант более прочный и надежный, но не всегда доступен. Отличается и тип закладной. Если крепление сквозное, применяются резьбовые анкеры, с плашкой на одной стороне и резьбой на другой. Метиз погружается в отверстие так, чтобы его второй конец прошел изделие насквозь. После чего надевается еще одна плашка, и уже она крепится гайкой. Такое соединение более надежное, и если такой возможности нет, актуальным будет использование анкерных систем, имеющих разжимной элемент. При затягивании гайки он распирается внутри отверстия и делает извлечение метиза практически невозможным.

Конструкция

Так как закладная деталь не является метизом со строго регламентированной формой, ее конструкция может существенно отличаться в зависимости от назначения и еще ряда факторов. Причем отличия касаются всех элементов конструкции. Изголовье, то есть верхняя плашка бывает квадратной, прямоугольной или круглой. Здесь все зависит от удобства будущих работ.

Отличается и расположение анкерных деталей, то есть элементов, погруженных в тело бетонного изделия. Они могут быть:

• Перпендикулярным по отношению к плашке;
• Наклонными;
• Параллельными;
• И смешанными.

Наклонное расположение является наиболее крепким, и используется при отсутствии крепления к металлическому каркасу бетонного блока. Соответственно перпендикулярное крепление наиболее слабое, особенно при горизонтальном расположении метиза.

Материалы изготовления

Для изготовления закладных деталей используется сталь различных марок, и ее выбор зависит от условий эксплуатации, а также нагрузок. В частном строительстве выбор стали не актуален и имеет значение только при возведении крупных объектов, где надежности крепежа уделяется повышенное внимание. Наиболее серьезные требования предъявляются к стали, из которой изготовлен анкерный элемент. Его делают из арматуры гладкого или периодического сечения. При эксплуатации объекта в температурном диапазоне до минус 30 градусов подойдет любая сталь и нет требований к сечению арматуры.

При температуре ниже -30 исключается использование гладкой горячекатаной арматуры, изготовленной из сталей Ст3кп3 и ВСт3кп2 с диаметром от 8 до 22 миллиметров. Экстремально низкие режимы исключают большинство марок сталей и допускают изготовление анкеров только из стали ВСт3сп2, ВСт3пс4 и ВСт3пс6. В случае с арматурой периодического профиля допускается использование марки 10ГТ.

Для защиты открытых деталей, то есть плашек или наверший используется атмосферно устойчивый грунт или в некоторых случаях оцинкование. Гальваническое покрытие при изготовлении закладных допустимо и имеет место быть, но на практике используется крайне редко ввиду дороговизны и сложности процесса, а также отсутствия необходимости в таких манипуляциях.

Размеры

При капитальном строительстве размер и форма закладных деталей имеют строгий регламент. Они зависят от двух факторов:

1. Напрягаемость или ненапрягаемость используемой арматуры;
2. И габаритные размеры монолитного изделия.

Перечислять все требования не имеет смысла, так как они находятся в свободном доступе и детально описаны в ГОСТ 10922-90. Стандарт учитывает нагрузки на изделие и марку стали, из которой изготовлен метиз. Также регламентируется форма закладной, расположение анкеров и их удаление друг от друга. Если коротко, то чаще всего используется арматура диаметром от 8 до 22 миллиметров. Сечение гладкое или профильное, а марка стали подбираются в зависимости от температурных условий.

Канализационная труба под фундаментом. Канализационная труба в фундаменте. Как проложить при неглубоком фундамете

Канализационная система – важная составляющая современного дома. Если жителям квартиры не нужно беспокоиться о том, чтобы выполнять канализацию с нуля, то владельцам загородных домов следует позаботиться не только об устройстве внутреннего, но и внешнего трубопровода.

Чтобы сэкономить на услугах профессиональных мастеров, жители домов берутся за выполнение монтажных работ своими руками. Но есть случаи, когда без совета профессионала не обойтись. Это касается в первую очередь составления проекта канализации, ведь здесь нужно продумать всё до мелочей.

Об установке канализационной системы следует думать на начальном этапе строительства дома, при закладке фундамента. Если для трубопровода будет сделано специальное отверстие, можно избавить себя от серьёзных проблем, ведь проход гораздо сложнее сверлить, когда дом уже построен и обжит.

Прокладка канализации под фундаментом

Обратите внимание!Канализационный трубопровод может быть проложен либо в фундаменте, либо под фундаментом. Первый вариант предусматривает наличие отверстия в основании дома, применяется, если фундамент достаточно глубокий

Укладка трубопровода под фундаментом необходима, если основание неглубоко уходит в землю. Трубы прокладываются ниже уровня промерзания грунта

Первый вариант предусматривает наличие отверстия в основании дома, применяется, если фундамент достаточно глубокий. Укладка трубопровода под фундаментом необходима, если основание неглубоко уходит в землю. Трубы прокладываются ниже уровня промерзания грунта.
