Установка насосной станции на даче своими руками. Определение места установки

Установка насосной станции на даче своими руками. Определение места установки

Неважно, будет ли оборудование для дачи или дома, в котором планируется жить в течение всего года, – станцию рекомендуется устанавливать в непосредственной близости от точки забора, чтобы снизить инерционность системы.

В таких случаях оборудование быстрее запускается, оперативно начинает подавать воду и работает стабильно и без перепадов давления. То есть установка насосной станции в колодец при таких условиях считается подходящим вариантом. Но на практике такая возможность есть не всегда.

При компактном монтаже насосная станция занимает мало места.

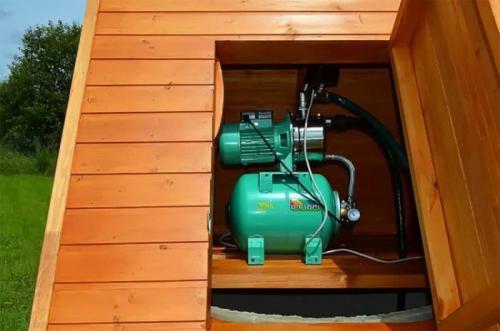

Монтаж непосредственно в колодце

Главное преимущество – возможность монтажа оборудования возле источника воды. Но такой способ считается удобным и по другим причинам – двигатель оборудования будет работать на большом удалении от дома, и уровень шума владельцев жилья волновать не станет.

Есть и свои недостатки. В основном необходимость улучшения условий работы станции. Из-за постоянно повышенной влажности не все мероприятия по гидроизоляции дают результат, особенно если владелец производит все работы своими руками, не обращаясь к специалисту.

Кессон или отдельное помещение

Кессоновый способ установки насосной станции.

Специальный служебный колодец, который выкапывается непосредственно у водоснабжающего основного, называется кессоном. Здесь можно устанавливать насосную станцию.

В качестве альтернативного варианта рассматривается наземная хозпостройка специально для этого оборудования. Так можно и тишину в доме обеспечить, и обустроить систему у самой точки забора воды.

Но кессонный способ установки требует дополнительной гидроизоляции в служебном колодце. Так что часто вариант с наземной постройкой является более практичным.

Внутри дома – подсобки и подвал

Чтобы снизить уровень шума, оборудование устанавливают в подвале или специально предусмотренном для этого помещении. Но все равно нужно позаботиться о шумоизоляции, иначе проживание в доме будет некомфортным. При установке станции в подвале необходима и гидроизоляция, поскольку там высокий уровень влажности.

Установка насосной станции в колодец. Схема подключения насосной станции к колодцу на даче своими руками с фильтрами: Пошаговая инструкция +Видео

Дома в частном секторе редко имеют подключение к центральной системе, по этой причине собственники недвижимости организуют собственные источники воды. Мало организовать место забора жидкости, ее требуется транспортировать в дом, для этого устанавливается насосная станция.

Часто возникает вопрос, можно ли произвести монтаж своими силами?

Следуя определенной инструкции и зная все «подводные камни» вполне реально. В статье пойдет речь о таком источнике, как колодец, и какая схема подключения насосной станции к колодцу.

1. Круглосуточная транспортировка жидкости к каждой точке водопотребления
2. Устранение воздушных пробок
3. Обеспечение и поддержание требуемого давления в системе
4. Доставка воды при отключении насоса в определенный отрезок времени (ремонт, отключение электричества).

Насосная установка отличается от обычных агрегатов для откачки жидкости тем, что ей не требуется бесперебойная работа. Она автоматически включается, когда уровень воды в гидроаккумуляторе стал минимальным, и отключается, если он поднялся до требуемой отметки. Таким образом, оборудование меньше изнашивается.

Элементы насосной установки

Установка – это не один большой агрегат, она состоит из многих устройств, каждое из которых выполняет заданную функцию. Только правильно собранная система, гарантирует качественную и продуктивную работу.

Основные устройства станции

Насос

В большинстве случаев для установки используют самовсасывающий или центробежный агрегат с наземной установкой. Насос монтируется с остальным оборудованием установки, в колодец опускается только шланг для откачивания воды.

Фильтр механической очистки

Фильтр исключает попадание в насос твердых частиц, что содержаться в откачиваемом ресурсе. Устанавливают его на погружаемое в воду основание шланга.

Обратный клапан

Купирует движение воды в обратном направлении.

Гидроаккумулятор

Гидроаккумулятор – это металлический бак, разделенный внутри на две секции мембраной. В одной части находится жидкость в другой воздух.

Жидкость накапливается в гибробаке и растягивает мембрану, воздух сжимается под образующимся натиском, когда насос отключается, воздух выталкивает воду, так она попадает в.

Гидробак

Обеспечивает постоянный напор воды и страхует от гудроударов.

Автоматический блок

Контролирует включение и отключение насоса. Встроенное реле автоматически включает насос, как только уровень давления достигает минимальной точки, и также самостоятельно отключает устройство при требуемых параметрах. Измеряет давление в трубах манометр.

К сведению. Стандартная насосная станция с поверхностным насосом способна транспортировать жидкость не более чем с глубины в 10 метров.

При более глубоком источнике используются погружные насосы или насосная станция дополняется эжектором.

Монтаж своими руками

Параметры

Перед сборкой насосной станции, следует выяснить все параметры для системы водоснабжения.

Дебет скважины – отвечает за то сколько воды станция сможет откачать за определенный отрезок времени.

Формула

Объем требуемой жидкости – водопотребление.

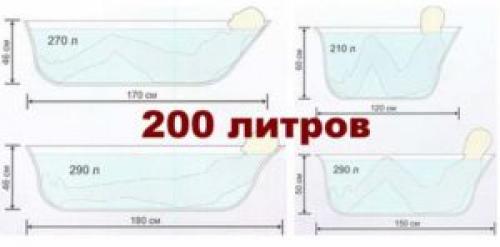

Определяется легко. Средний показатель потребления воды в сутки одним человеком составляет 200 литров. Это число умножается на количество постоянно проживающих.

Пример

Постоянно проживает 4 человека, 200*4=800

Итог: 800 литров воды в среднем потребуется доставить в сутки. Объем водопотребления равен 800л. Он не должен превышать дебета источника.

Внимание! Если в летнее время предусмотренная поливка садовых культур или газона, объем потребления следует увеличить.

Характеристика источника

Главный критерий – это глубина источника. От нее и архитектуры дома зависят многие факторы выбора насосной станции.

Установка насосной станции в частном доме. Содержание

О том, как провести воду в дом, рано или поздно задумывается каждый дачник или собственник загородного дома. Самым сложным и затратным этапом является бурение скважины или колодца на участке – как правило, эту работу выполняют специалисты. Дальнейшие задачи – монтаж водопровода в доме и установка насосной станции – также можно доверить мастерам. Но практичные хозяева предпочитают делать все своими руками.

Принцип работы. Основными составляющими станции автономного водоснабжения частного дома являются: насос, гидроаккумулятор, система автоматического включения. Она соединяется с водопроводом дома и перекачивает из скважины воду в гидроаккумулятор. В нем создается определенный запас воды, который расходуется при открытии крана. При этом насос не включается каждый раз, когда задействуется водоразборная точка. Таким образом, увеличивается ресурс насоса и обеспечивается стабильное давление в водопроводе.

Итак, почему бы не купить готовую насосную станцию? В чем преимущество сооруженной своими руками? Доводов может быть несколько.

• У вас есть насос, который подходит по рабочим параметрам под ваши нужды. Так зачем переплачивать, покупая станцию в сборе? Нужно лишь докупить составляющие.
• Для подачи воды в дом вы будете использовать погружной насос. А станция в сборе продается с поверхностным, который уже закреплен на баке.
• Агрегаты, представленные в магазине, не подходят по характеристикам или цене. Например, бывает сложно найти модель с большим объемом бака, до 100 л – выбор их невелик, а цена может оставлять 25 – 35 тысяч рублей. Тогда можно скомпоновать свою станцию с необходимой производительностью и объемом гидроаккумулятора. И это будет выгоднее. К примеру, стоимость бака на 100 л выйдет от 4 до 8 тысяч рублей.
• Все насосные станции имеют горизонтальное расположение бака, а насос крепится сверху него. Такая конструкция может быть не совсем удобна, например, если ее монтаж планируется в узком подсобном помещении. В данном случае рациональным будет использование вертикального гидроаккумулятора в целях экономии места.

Насосная станция установка своими руками. Выбор места для оборудования

В этом случае учитывают несколько важных факторов.

1. Близость к источнику. Чтобы обеспечить максимальную эффективность, комплекс должен находиться рядом со скважиной или колодцем.
2. Необходимые условия для установки в помещении. Место для монтажа должно быть достаточно просторным, чтобы агрегаты не касались стен. Отсутствие влажности и качественная вентиляция обязательны.
3. Свободное пространство, оставленное около оборудования. Простор необходимо гарантировать, чтобы упростить потенциальные работы в будущем: например, профилактику насосной станции или ее ремонт.

Если в установке планируется использовать поверхностный насос, то варианты монтажа надо рассмотреть подробнее. В первую очередь это касается эжекторных, струйных агрегатов, которые отличаются довольно шумной работой. В этом случае вариантов расположения есть несколько.

Дом

Если рассуждать об идеале, то это отапливаемое, звукоизолированное помещение. Самая подходящая кандидатура — котельная. Возможные, но не оптимальные помещения — коридоры, ванные, кладовые. В этом случае главная требование — размещение насосной станции подальше от тех помещений, где требуется тишина (спальня, детская, кабинет).

Когда нет возможности найти такое место, обеспечивают звукоизоляцию — помещают станцию в шкаф, либо дополнительно делают кожух. Есть вариант, который максимально привлекателен: это скважина, находящаяся в доме (гараже). В этом случае работа значительно упрощается. Однако такие сооружения-источники чаще создают еще на этапе строительства здания.

Колодец, кессон

Первый способ монтажа не очень удобен из-за затрудненного доступа к оборудованию. Для монтажа насосной станции внутри колодца сооружают специальную платформу. Глубина монтажа конструкции — ниже уровня промерзания грунта. Обязательное условие для такой установки — утепление верхней части источника.

Кессон — углубление, которое выкапывают вокруг скважины. Его также делают ниже уровня промерзания, в верхней части утепляют, потом закрывают, оборудуя в крышке небольшой люк-лаз. Такой приямок даст возможность установки эжекторного оборудования, если зеркало воды находится на расстоянии 8-10 м от поверхности земли.

Пристройка, отдельное мини-здание

Этот вариант возможен, однако он потребует не только качественного утепления помещения, но и организации его обогрева. Целесообразно ли рассматривать вариант, который предполагает расходы на электроэнергию и проведение отопительной системы? Наверное, не очень. Исключение одно: это «шумное», не погружное оборудование.

Подвал, цокольный этаж

Это еще один популярный вариант для размещения насосной станции. Чтобы создать для работы оборудования оптимальные условия, помещение нуждается в обустройстве качественной вентиляции, гидроизоляции, звуко- и теплоизоляции. Короб, устроенный в подполе и люк для доступа к оборудованию — другой возможный выход из положения.

Когда одним из главных элементов станции является погружной насос, большой проблемы выбор места не составляет. Обычно систему без насоса располагают в любом удобном, отапливаемом, вентилируемом помещении дома.

Фитинги для подключения насосной станции. Схема подключения насосной станции с баком №1 и резьбовым соединением внутр-наруж 1*1" (минимальная)

Как подключить насосную станцию?
Итак, Вы стали счастливым обладателем насосной станции.
Что дальше? Есть два пути. Первый – пригласить специалиста, который произведет монтаж. Второй – все сделать самому.
Эта статья для тех, кто хочет самостоятельно подключить насосную станцию и разобраться в деталях.
Схема подключения насосной станции
Насосные станции
Фитинги и трубы для насосной станции:

1. Ниппель 1” 01034024 , 1 шт
2. Сгон прямой Американка 01034211 , 2 шт
3. Фильтр грубой очистки 1” 01049002 , 1 шт
4. Муфта ПНД с наружн резьбой 01014022 , 3 шт
5. Труба 32 ПНД 1” 01014138
6. Отвод 32/90 ПНД 01014042 , 1 шт
7. Обратный клапан 1” 01049035 , 1 шт + фильтр сетчатый , 1 шт
8. Муфта 32 ПНД с внутр резьбой 01014033 , 1 шт
9. Кран бабочка 1” внутр-наруж резьба 01035002 , 2 шт
10. Тройник 1” наруж-наруж-наруж резьба 01034135 , 1 шт
11. Уголок 1” внутренняя резьба 01034063 , 1 шт

Выше приведена типовая схема подключения автоматической насосной станции. Давайте рассмотрим назначение узлов подключения и процесс запуска насосной станции.
Назначение узлов подключения насосной станции
2. Сгон прямой (американка). Служит для быстрого отсоединения насоса от системы в случае его повреждения и ремонта. Насос перестал работать? Выключите его из сети, включите кран на кухне, сбросьте давление. После этого смело откручивайте американки. Обратный клапан не даст стечь
воде из подающей трубы. При повторном присоединении насоса не забудьте снова его залить.
3. Фильтр грубой очистки. Почему нужно его ставить? В интернете много умных рассуждений о том, что фильтр создает лишнее сопротивление насосу. Поверьте, что это не так! Хотите потерять дорогой насос за 15000-25000 рублей или заплатить за ремонт несколько тысяч рублей? Можете отказаться от этой детали. Мы рекомендуем ставить бронзовый фильтр. Почему? Во-первых, это стоит дешевле, чем установить пластиковую колбу с фильтрующим элементом. Во-вторых, колба с фильтром – достаточно громоздкое сооружение, и как раз она то и создает большее сопротивление, чем бронзовый фильтр. И, в-третьих, для удаления песка достаточно бронзового фильтра с сеткой 800 мкм. Так зачем ставить колбу и фильтрующий элемент проницаемостью 5-20 мкм, который к тому же нужно периодически менять? А в случае засорения бронзового фильтра достаточно открутить пробку и почистить сетку.
7. Обратный клапан с сеткой. Не дает воде сливаться из трубопровода при отключении насоса. Зачем нужна сетка на фильтре? Она препятствует попаданию в систему небольших камешков, но не спасает от песка.
4, 5, 6. Пластиковые фитинги и труба ПНД. На сегодняшний день – самое экономичное решение для магистрального трубопровода (подающая ветка). Сравните цена на металлопластик или полипропилен и вопросы отпадут сами собой. Кроме того, пластиковые фитинги - это многоразовые
соединения и для их монтажа не нужно никакого инструмента (вплоть до 40 диаметра, свыше – нужны специальные ключи).
9. Шаровые краны. Кран служит для отключения давления в бытовой сети, если Вы хотите сделать мелкий ремонт бытовых приборов. Кран служит для заливки насоса перед пуском.
11. Угол для заполнения насоса водой. В насосе есть штатное отверстие для этой цели. Возьмите воронку в руки и попробуйте это сделать. Неудобно? А теперь попробуйте сделать то же самое через угол. Разница очевидна!
Запуск станции
1. Перед началом работы возьмите автомобильный манометр и проверьте давление в гидробаке. В обычных бытовых условиях подходят заводские установки -1,5 атмосферы (бара).
2. Перед запуском насосной станции необходимо выполнить ее заливку.
2.1 Откройте шаровый кран и через угол залейте в насос воду до тех пор, пока она не перестанет поступать в насос.
Закройте кран, откройте любой из бытовых смесителей. Включите насос в сеть. Дайте поработать насосной станции 2-3 минуты. В это время через смеситель начнет поступать вода с большим количеством воздуха.
3. Выключите станцию. Закройте смеситель и повторите заливку насоса.
Эту процедуру необходимо выполнить пока из смесителя не начнет поступать непрерывная струя воды без воздуха.
4. Насосная станция полностью заполнена водой. Насосная станция проработает некоторое время, пока не будет достигнуто заданное значение давления воды в системе, и остановится.

Подключение насосной станции к бочке. Варианты обвязки насосной станции

Под обвязкой насосной станции принято подразумевать подсоединение насосного оборудования к системе трубопроводов и другим элементам.

Подключение станции к колодцу

Для монтажа насосной станции в кессоне или в доме используют одинаковую схему. Начало схемы – это подающий трубопровод , который прокладывается под землей, на глубине ниже уровня промерзания грунта. На конце трубопровода устанавливают фильтр грубой очистки, состоящий из мелкой сетки. После фильтра устанавливается обратный клапан , предотвращающий обратный ток воды при отключении насоса. Ниже приведена технологическая схема (чертеж) насосной станции.

Важно! Данная схема подключения насосной станции подразумевает расположение подающей трубы внутри фундамента дома. Он в этом месте должен быть хорошо утеплен.

Далее, подающая труба подсоединяется к насосу с помощью муфты. На следующем рисунке показана простая схема обвязки насосной станции.

Приведенная выше схема сборки может быть усовершенствована (см. рисунок ниже), если требуется подключить к агрегату несколько точек водозабора.

Подключение к скважине

Чтобы подключить станцию с поверхностным насосом к скважине, в которой динамический уровень воды находится ниже 8 метров, потребуется установить ее в кессон глубиной около 2 м. Если используется погружной насос, в кессон также можно поместить гидроаккумулятор и различное электрооборудование, например, стабилизатор напряжения, систему автоматики и т.д.

Автоматизация процесса набора воды в напорный бак реализована посредством реле давления , которое включает и отключает насос при определенных показателях давления в системе. Также для автоматизации работы насоса можно самостоятельно сделать блок управления. Ниже приведена принципиальная электрическая схема такого блока.

Блок управления работает по следующему принципу:

• реле К₁, включает и отключает агрегат;
• переключатель S₁, отвечает за режим работы (водоподъем-дренаж);
• за контролем уровня воды в накопительном баке, “следят” датчики F1 и F2;
• питание включается переключателем S₁при условии, что уровень воды находится ниже датчика F1 -в этом случае агрегат включается через контакты К₁;
• когда вода достигнет датчика F1, произойдет открытие транзистора VT₁, после чего включится реле К.

В данной схеме применяется трансформатор малой мощности от обычного вещательного приемника. Напряжение, поступающее на конденсатор, должно быть не меньше 24 В. Диоды можно использовать любые, с обратным напряжением больше 100 В и током 1 А.

Сборка станции с погружным скважинным насосом проводится по схеме, приведенной ниже.

Источник: https://avtonomnoe-vodosnabzhenie.aystroika.info/stati/podklyuchenie-nasosnoy-stancii-svoimi-rukami-po-podklyuchenie-stancii-s-poverhnostnym-nasosom

Подключение насосной станции к центральному водопроводу. 2 Как подключить насосную станцию?

Самое первое действие — должна быть разработана схема размещения установки. Механизм располагают максимально приближенно к источнику. Перед тем, как установить насосную станцию, ее размещают на резиновом коврике. Это действие предупредит вибрации устройства и предотвратит от попадания аппарата в воду. При размещении аппарата в колодце, его прикручивают болтами к полке, на которой он будет размещаться.

Насосную станцию устанавливают на возвышенности на антивибрационный коврик

Подключение насосной станции к колодцу, как и установка насосной станции в скважине, состоит из следующих действий:

1. Яма для размещения труб вырывается глубиной ниже промерзания грунта. Длину труб для трубопровода подбирают с запасом. В вырытую траншею укладывается трубопровод.
2. На глубине ниже промерзания грунта в колодце и фундаменте здания производятся отверстия для магистрали.
3. На противоположной стороне от отверстия в колодце прикрепляется полка для агрегата.
4. Прокладывается трубопровод.
5. Насосная станция крепится к полке с помощью болтов. Это действие предостерегает аппарат от движения и попадания в колодец.

2.1 Прокладка трубопровода и установка станции

При установке насосной станции в частном доме необходимо учитывать длину трубопровода, включая повороты. Любое соединение должно быть плотно затянуто с помощью ключа. При снижении давления до 1,2 атмосферы, его повышают за счет компрессоров. Давление гидроаккумулятора контролируют с помощью манометра. Для этого к ниппелю присоединяют манометр и производят замер .

Необходимое давление насосной станции для создания напора составляет 1,5 атмосферы. Если давление воды в системе будет выше, то у пользователя будет возможность использовать душ, при этом нагрузка на оборудование будет повышенная, что приведет к изнашиванию. При пониженном давлении система не изнашивается, но водоснабжение будет на низком уровне комфорта. Для комфортных показателей необходимо настроить реле давления. Подключение насосной станции к скважине проводят после тщательного изучения схем.
к меню ↑

2.2 Настройка и запуск агрегата

После закрепления оборудования и соединения с магистралью выполняется подключение. Эта операция состоит из следующих пунктов:

Схема установки насосной станции

1. Для правильного функционирования водозаборной трубы и всей системы на ее конец крепиться сетка-фильтр.
2. Обратный клапан обеспечивает заполнение патрубка водой. С наружной стороны он прикрепляется с помощью муфты.
3. Конец трубы помещается в колодец или скважину.
4. К нагнетателю подключается заборный шланг, а с его обратной стороны крепится обратный клапан.
5. Все стыки герметизируются с помощью специальной пасты.
6. Насос подключается к трубопроводу.

После завершения монтажа и подключения, тестируют всю систему. Для проверки насос, гидроаккумулятор и магистраль наполняется водой. Включается мотор. Мотор отключается, когда показатели давления достигнуты, до этого момента система наполняется водой. Для обеспечения автоматического отключения и включения механизма по достижению определенных показателей регулируется реле давления .

Реле давления регулируется таким образом:

1. В случае самостоятельной сборки станции необходимо задать показатели отключения и включения. Под верхней крышкой находится две пружины. Большая отвечает за регулирование нижнего давления, маленькая за разницу давлений.
2. Аппарат включается. После достижения гидроаккумулятором необходимых показателей, бак подключается к системе и включается. Показания манометра контролируются. Допустимые значения давления не должны быть превышены. В случае превышения, насос для дома отключается.
3. После отключения нагнетателя проводится регулирование реле. Для выстраивания давления отключения, гайку с обозначением «Р» вращают по часовой или против часовой стрелки. Если показатель давления нужно увеличить-вращают по часовой. Для уменьшения-против часовой стрелки.
4. Для регулировки показателей нижнего предела давления и последующего включения нагнетателя необходимо вращать гайку с показателем «ДP». Для понижения показания вращаем по часовой стрелке, для повышения-против часовой стрелки.

Есть правило выставления показателей давления, которое позволяет предупредить быстрое изнашивание мембраны . Разница между показателями давления включения и отключения агрегата составляет десять процентов в пользу показателя включения.

Установка насосной станции на водопровод. Технология монтажа насосной установки

Монтаж насосной станции производится в несколько этапов. От правильной установки устройства зависит эффективность и долговечность его работы, поэтому подходить к делу следует максимально ответственно. Прежде, чем начинать монтажные работы, следует выбрать наиболее подходящую схему подключения насосной станции к водопроводу, а также определиться с местом её установки. Лишь после этого производится обвязка водоподающего устройства трубами и стыковка с внутридомовым и внешним водопроводом.

Выбор места расположения

Точка расположения насосной станции зависит от нескольких факторов. Прежде всего, это схема подачи – прямая или через накопительный бак. Также на расположение установки влияет климатические условия. В южных районах, где не бывает сильных морозов, поместить станцию можно прямо над источником водоснабжения, либо в непосредственной близости к нему.

Для этого над скважиной оборудуют заглублённую в землю камеру – кессон. В этом утеплённом приямке и помещают водоподающую аппаратуру, подводя к ней трубы и электропитание.

Когда вода для внутридомовой системы берётся из колодца, разместить станцию можно прямо в нём. Для этого на внутренней стенке колодца устанавливают полочку, а уже на ней монтируют насосную станцию.
