Разводка канализации в частном доме своими руками. Важность проектирования канализационной системы
Стандарты того, как в загородном коттедже должна быть смонтирована электропроводка, водо- и газоснабжение, содержатся в специальных документах, которые согласованы с соответствующими инстанциями. При этом разводку канализации в частном доме можно сделать без разрешительной документации. Однако, чтобы не ошибиться и не нарушить общепринятые правила, нужно разработать проект канализационной системы.
Какие ошибки встречаются чаще всего? Многие домовладельцы не соблюдают дистанцию от объектов до выгребной ямы. Кроме того, нельзя допустить, чтобы системы слива и подачи воды контактировали. Канализация будет функционировать исправно, только если обустроить вентиляционную систему, выбрать оптимальный размер труб, подобрать угол наклона.
Чтобы разработать аксонометрическую схему, следует обратиться к профессионалам. Они выполнят все необходимые гидравлические расчеты внутреннего трубопровода, а также магистрали, которая находится снаружи.
Если вы не хотите рисковать, разработку проекта также следует поручить профессионалам. Конечно, можно самостоятельно ознакомиться с санитарными и техническими требованиями, изучить схемы внутренней разводки канализации в частном доме, разобраться, какое сантехническое оборудование является наиболее качественным, а затем создать проект своими силами. После этого можно будет самостоятельно монтировать трубопровод.
Важно помнить, что обустраивать канализацию необходимо с учетом всех элементов системы. Чтобы правильно выбрать размер септика, следует взять в расчет как количество домочадцев, так и число подключенных источников слива воды, используемой для хозяйственных и технических целей (гараж, баня, летняя кухня, коттедж).
Канализация подразделяется на 3 типа в зависимости от места и функций:
- внутренняя – трубы идут от сантехники на улицу, за границы жилого помещения;
- наружная – магистраль от строения (коттеджа или сауны) до септика;
- системы очистки – сюда относятся септики, накопительные емкости, фильтрационные поля, колодцы, отстойники, станции биологической очистки.
Чтобы сделать разводку канализации в частном доме своими руками, необходимо учесть то, как расположен наружный трубопровод, а также накопительное и очистное оборудование.
Так, если есть централизованная система сбора и очистки стоков, следует подсоединить частную канализацию к общей трубе либо очистной станции, когда это выгоднее, чем приобретение септика.

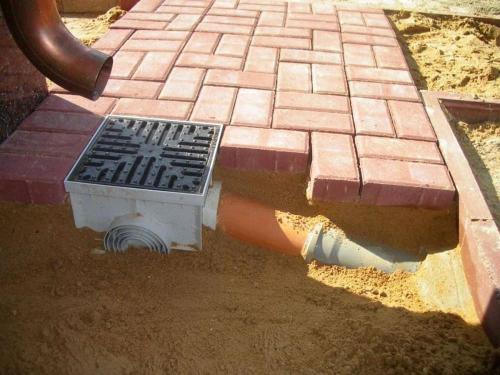

Канализация должна справляться не только с отводом бытовых сточных вод. Также нужно обустроить ливневку: сеть дождеприемников, желобов, труб, соединительных каналов, с помощью которых отводятся дождевые и талые воды.
В зависимости от условий в вашей конкретной ситуации будет отличаться и проект канализационной системы. Прежде чем разработать план, определитесь со следующими моментами:
- Как будут очищаться сточные воды?
- Можно ли подсоединить трубопровод к централизованной канализационной системе?
- На какой суточный объем стоков должен быть рассчитан септик?
- Насколько активно используется канализация: постоянно, только летом или по выходным?
- Потребуется ли утеплять трубопровод?
- Из какого материала должны быть сделаны трубы и септик?
- Будут ли сточные воды уходить самотеком либо необходимо установить насосное оборудование?
На ряд вопросов придется ответить во время разработки проекта, когда вы должны будете определиться со схемой разводки канализации в частном доме, а также подобрать подходящие материалы.
Канализация под полом в частном доме. Особенности монтажа канализации в частном доме
Этот вариант существенно отличается от квартир, поэтому требует отдельного рассмотрения. Важно акцентировать внимание на некоторых моментах, которые обычно вызывают больше всего вопросов:
- В первую очередь стоит продумать, как проложить канализационные трубы в частном доме под полом, — без подвала это сделать непросто. Если пространство будет засыпаться песком, заранее продумать расположение коммуникаций и уложить все нужные элементы, чтобы потом не разрушать стяжку и не переделывать работу. Это касается и вопроса, как проложить канализацию в частном доме под деревянным полом: трубы стоит разместить заранее, не забывая закрыть раструбы тряпкой, чтобы внутрь не попадал мусор.
- Стояк тоже придется делать самостоятельно, в квартире этот узел есть всегда, и работы начинаются от него. Тут важно запомнить простые правила: от унитаза до стояка должно быть не больше метра (а лучше всего, если вывод подключен напрямую через гофру), до других объектов максимальный отступ — 3 метра. Если дом большой и не получается все совместить в одном стояке, можно поставить и второй, на этот счет нет никаких ограничений.
- Следует разобраться, как проложить трубы в частном доме через перекрытие и закрепить стояк так, чтобы он стоял жестко. Опять же, обязательно наличие вентиляции, чтобы устранять неприятные запахи и предотвращать появления воздушных пробок в системе.
- Система всегда выходит на улицу, и это еще одна очень важная часть работ. Тут может быть два варианта. Первый — централизованная система. Это самое предпочтительное решение, так как нужно просто подключиться и никакого обслуживания впоследствии не требуется. Второй — накопительная емкость или септик, если централизованных коммуникаций нет. В этом случае придется время от времени откачивать стоки или обслуживать септик в соответствии с инструкцией.
Схемы разводки канализации в квартире. Правила обустройства канализации в квартире

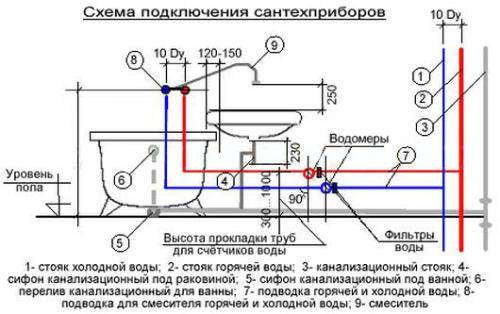

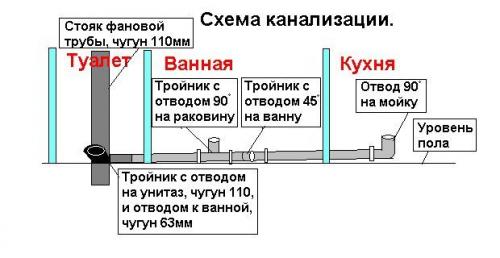

Схема канализации
Так как замена канализации будет происходить в многоквартирном доме, в котором расположенные друг над другом квартиры имеют общий стояк, то не забудьте оповестить соседей о предстоящем проведении работ. Ведь вы доставите им ряд неудобств, о чем лучше предупредить.
Соединение канализационных труб
Кроме того, придется договориться с организацией, занимающейся обслуживанием дома, об отключении подачи воды. Так, вы как минимум обезопасите себя от деятельности забывчивых соседей, связанной с санузлом.

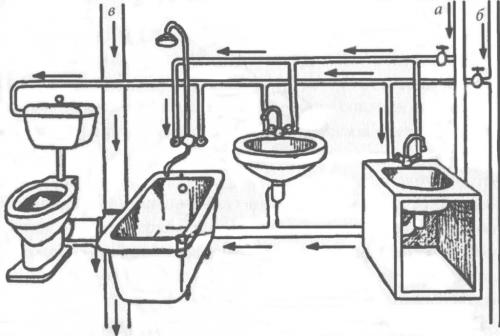

Схема канализации в квартире
С чисто технической точки зрения необходимо учесть следующие нюансы.
- Многие специалисты не рекомендуют производить замену чугунного стояка без особой надобности, так как этот материал действительно прочный, а демонтаж трубы из чугуна – сложный процесс, который в случае необходимости лучше предоставить профессионалам.

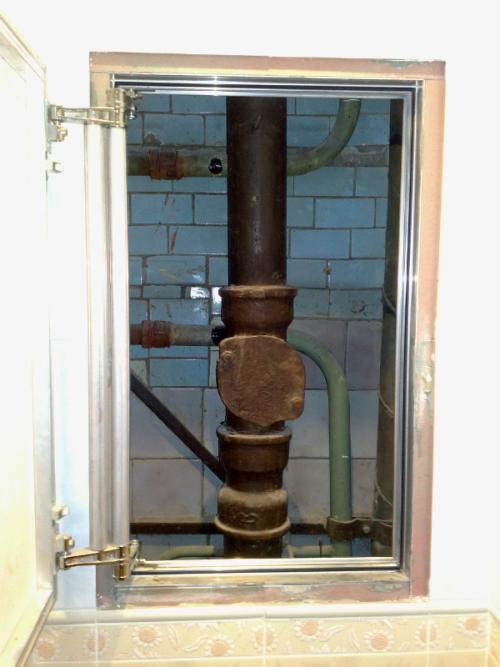

Чугунный стояк

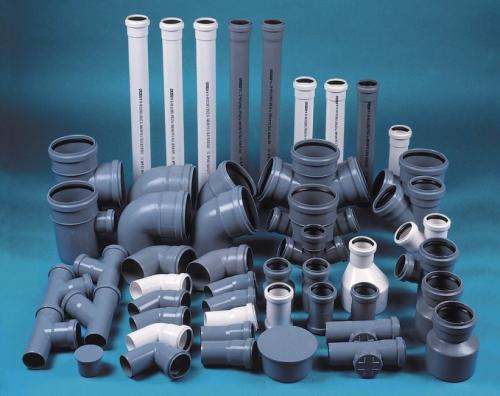

- Современным материалом, наиболее подходящим для монтажа собственными силами, являются трубы и фитинги, выполненные из пластика.

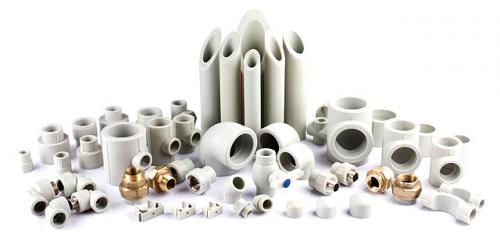

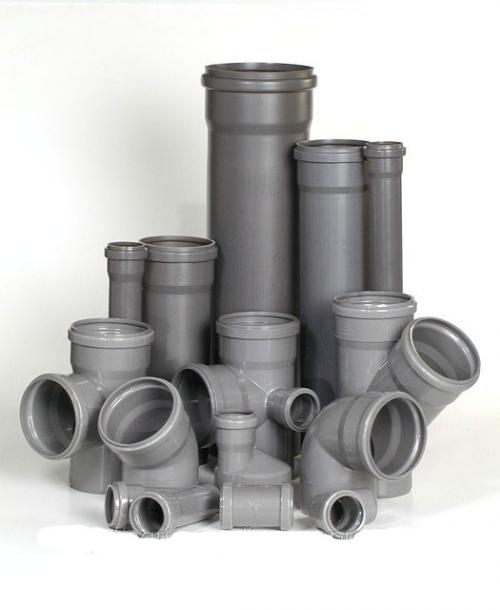

Трубы и фитинги из пластика
Трубы и фитинги из пластика
- Важным условием при монтаже разводки является соблюдение уклона на каждый погонный метр трубопровода. Величина наклона зависит от диаметра трубы. Если сечение труб составляет 5 см, то уклон должен быть около 3 см, при диаметре 11 см – 2 см. Изменение наклона не стоит допускать как в большую, так и в меньшую стороны, потому что это в итоге будет приводить к засору.

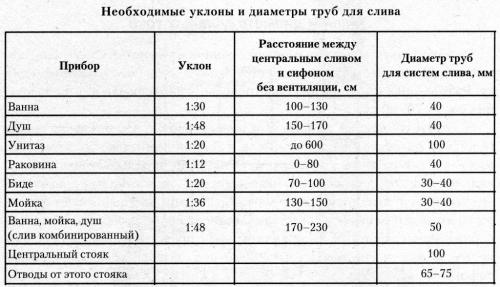

Уклон труб
- Диаметр труб зависит от их назначения. Стояк, который будет принимать на себя стоки в больших порциях, должен иметь сечение 100-110 мм. Это касается, например, вертикальной трубы, собирающей сточные воды унитаза, стиральной и посудомоечной машин.
Если установка последней не планируется, а ванная комната имеет отдельный стояк, то вертикальный трубопровод, принимающий воду из кухни, может иметь диаметр 5 см. Для канализационной разводки лучше применять трубы диаметром в 4-5 см. - Важно учитывать, что канализационная система в процессе эксплуатации подвержена динамике. По этой причине при раструбном соединении необходимо вставлять гладкий конец одной трубы в раструб другой не полностью, оставляя зазор в 10 см.
Это компенсирует увеличение длины труб при росте температуры. Другая динамика связана с создание в трубопроводе внутреннего напряжения, что регулируется двумя видами крепления стояка при помощи хомутов, о чем будет сказано ниже. - На трубах, отводящих воду из кухонных раковин и посудомоечных машин, рекомендуется устанавливать жироуловители.

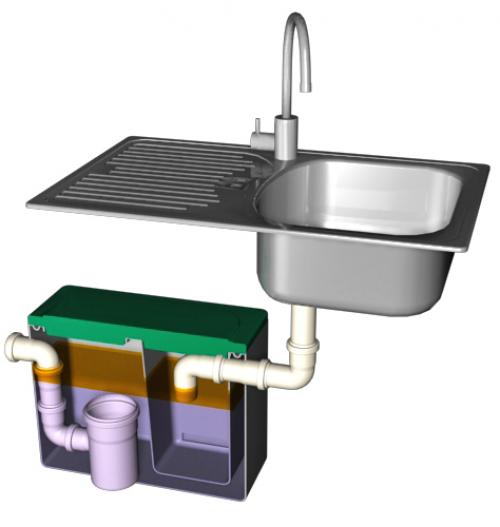

Жироуловители
- Из всех сантехнических приборов в самой нижней точки внутриквартирной канализационной сети должен находиться унитаз.
- Обязательным является наличие гидрозатворов после сантехники, в которых остается жидкость, препятствующая проникновению в помещение зловонных запахов.

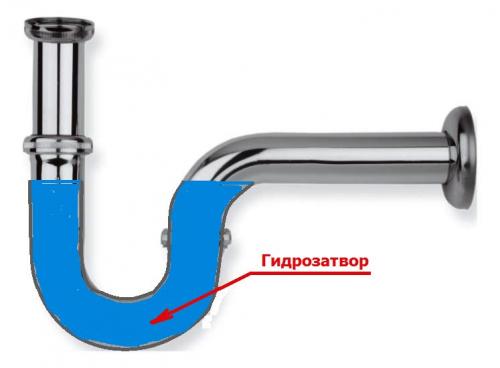

Гидрозатвор для канализации

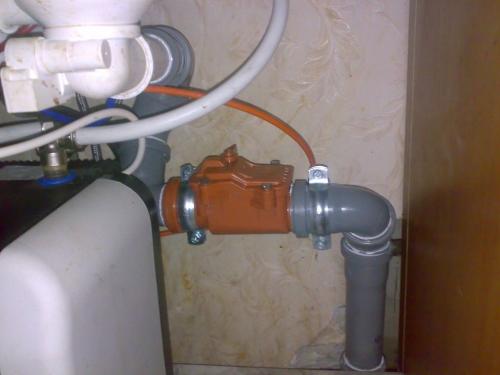

- Если в процессе эксплуатации старой сети из сливов сантехники исходил характерный запах, а во время спуска воды из унитаза или стиральной машины из труб раздавался громкий хлюпающий звук, то это говорит о плохой вентиляции стояка. Возможно, забилась фановая труба. Тогда необходимо вызвать слесаря из обслуживающей ваш дом организации. Однако в некоторых случаях простой чистки вентиляции недостаточно. Тогда стояк оборудуют обратным клапаном.
Переделка канализации в частном доме. Канализация в частном доме своими руками – быстро и без проблем. Описание устройства, какие бывают виды и схемы (20 Фото & Видео) +Отзывы
Канализацию в частном доме можно сделать различными способами. Чтобы не запутаться в многообразии выбора, стоит разобраться в вопросе. Существуют следующие системы отведения стоков.

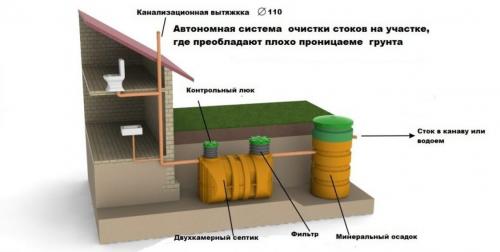

Автономные – такие системы не имеют подключения к централизованным канализационным трубам и другой инфраструктуре. Чаще всего используются в дачных поселках, отдаленных районах. Такой тип канализации обслуживается непосредственно жителями дома, для которого он построен.
2. Централизованные – общественные системы отвода стоков, как правило, в собственности муниципалитета. Это большая и разветвленная сеть коммуникаций, которая обслуживает одновременно от нескольких домов, до целых кварталов. В частных домах в городской черте, есть возможность подключения к централизованным веткам по согласованию с местными властями.

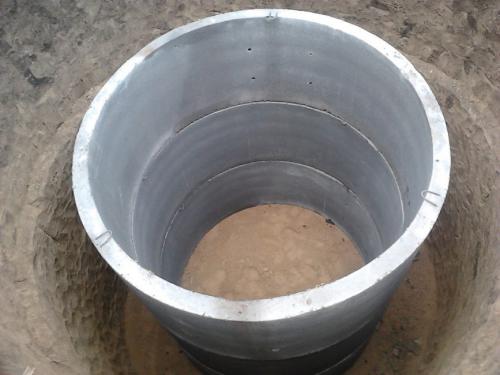

Бетонный сливной колодец

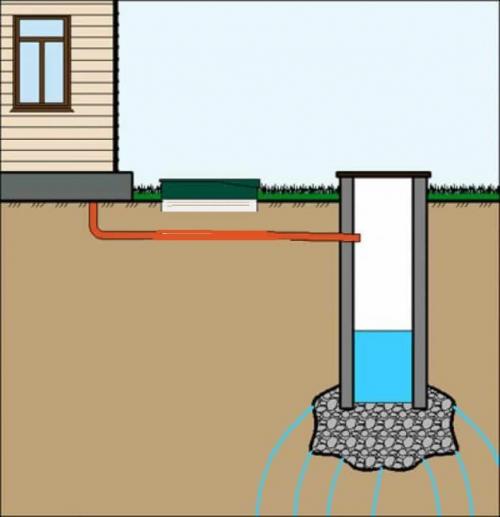

Сливной колодец – дешевый, относительно недорогой выбор. Но имеет ряд недостатков возможное появление неприятного запаха, высокую скорость заполнения и риск загрязнения подземных вод

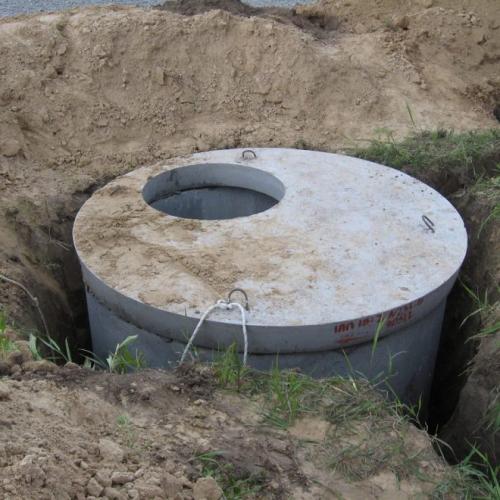

Сливной колодец
– такой вариант выполняет несколько функций. Помимо водоотведения также частичную переработку отходов. В емкостях септиков сточные воды отстаиваются, а органические отходы частично разлагаются под действием бактерий.дороже, чем колодец, но зато избавляет от неприятного запаха и не загрязняет воды
– своего рода очистительное сооружение, только рассчитанное на один дом. Подобные станции обладают высокой производительностью и самым высоким уровнем очистки стоков. Из недостатков высокая стоимость строительства и обслуживания
Для создания любой канализационной системы вам понадобятся строительные материалы и инструменты. Ниже представлены самые необходимые.
- канализационные трубы. Виды труб более подробно рассмотрены в следующем параграфе
- соединительные элементы (переходники, гофрированные трубы, уголки). При помощи данных средств подключают унитазы, раковины, другие сантехнические приборы к сливу или системе подачи воды
- герметизирующее средство. Можно применять герметики на силиконовой основе
- смесь для цемента. Особенно пригодится при обустройстве внешней канализации
- песок
- лопаты . Лопаты пригодятся на весь период работ, от первичной разметки до рытья котлована под колодец
- ведра
- острый нож
- ключи, отвертки
- труборез (ножовка с тонкими зубьями)
- хомуты для крепления. При монтаже внутренней канализации хомуты незаменимы
- рулетка
- уровень

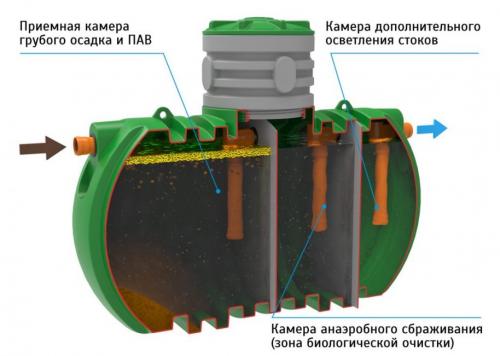

Трехсекционный септик
- болгарка . Применяют для резки металла. Если при строительстве будут применяться металлические трубы, нужного размера можно добиться, обрезав их
- перфоратор . Коммуникации внутри дома будут проходить через стены и напольное покрытие. Отверстия в них можно сделать при помощи перфоратора
- шуруповёрт . Трубы нужно будет крепить к стенам
Набор инструментов, необходимых материалов сильно зависит от объема работ, выбранного тип канализации. Но вышеперечисленные, как правило, применяются всегда.
Вы определили тип системы отведения стоков, запаслись нужным инструментом, можно переходить строительству. Начнем с внутридомовых коммуникаций.
Внутренняя канализация
Пластмассовые трубы
– это все трубы, разводки, подключения, находящиеся внутри дома. Унитазы, раковины, ванные, другая сантехника требует подвода и отвода воды.
При строительстве внутренних коммуникаций нужно учесть ряд вопросов.
2
Гидродинамические свойства.
Самое практичное решение – это самотечная канализация , для этого нужно обеспечить естественный уклон, чтобы вода под действом силы тяготения стекала в отстойники.

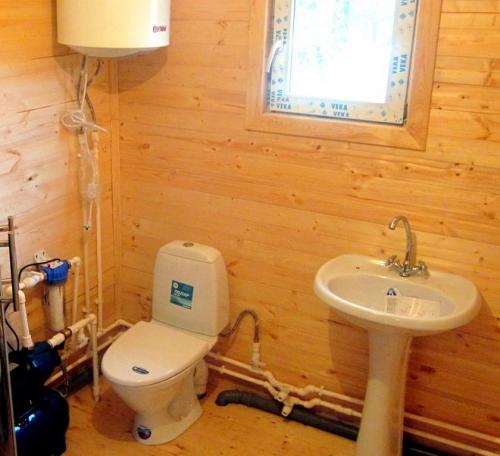

Канализация под унитаз в частном доме. Как сделать туалет в частном доме
Туалет без канализации далеко не верх мечтаний, а потому многие владельцы загородных построек решают обеспечить себя максимальным комфортом, соорудив полноценную систему сброса отходов. Установить унитаз — дело простое, но еще ведь необходимо подобрать подходящее место, подвести водопровод и оборудовать стоки.
Где разместить?
Деревенский дом, построенный во времена СССР, скорее всего, имеет ряд подсобных помещений — кладовок, чуланов и т. п. Будет хорошо, если площадь находится в непосредственной близости к выгребной яме или септику — это избавит от необходимости прокладывать лишние трубы, снизит расходы. При достаточных размерах комнаты, можно спроектировать совмещенный санузел, разместив в ней ванную и отхожее место. Тут же будут находиться стиральные машины и сушки.
Рекомендация: сразу прокладывайте звукоизоляцию между стенками, чтобы не создавать неудобств живущим в доме людям.
Если нет подходящего места, а вы твердо решили узнать, как построить теплый туалет, верным выбором станет соорудить перегородки из ДСП, гипсокартона и т. п. материалов прямо на кухне, соорудив вход в смежной стене.
Виды канализаций в частном секторе
Чтобы понять, как сделать туалет в доме с канализацией, необходимо разобраться в устройстве подобных систем. Существует всего два вида — принудительная и безнапорная. За работоспособность первой отвечают фекальные насосы, второй помогает гравитация, спускающая отходы по трубам, расположенным под уклоном. Взгляните подробнее на особенности обоих типов:
Самотечная: чтобы канализации в частном доме не засорялись, необходимо строго соблюдать уклон при расположении труб. Многие совершают ошибку, делая его слишком крутым, что приводит к быстрому течению воды, которая не успевает смывать отходы.
СНиП рекомендует выставлять каналы диаметром от 40 до 50 мм с уклоном в 3%. Для объемных труб (70-110 мм) этот показатель равняется 2%. В самотечных конструкциях лучше использовать изделия от 100 мм и выше.
Напорная: современная техника значительно облегчает проектировку схемы. Благодаря ей, построить в доме своими руками канализационный сток становится крайне просто. Вам не придется ломать стены в нежелательных местах или соблюдать лишний раз правильный градус расположения трубопровода. Подключенный к системе фекальный насос будет самостоятельно вытягивать отходы, отправляя их в септик. Взгляните на преимущества подобных агрегатов:
- Фекалии могут подниматься вверх и транспортироваться на большие расстояния;
- Оборудование выглядит эстетично, нередко становясь украшением санузла;
- Снижаются расходы на трубы — покупаете изделия меньшего диаметра.
Установите измельчитель — этот прибор для напорной канализации позволит исключить возможность засоров, так как станет перемалывать все продукты жизнедеятельности человека перед их отправкой в систему сброса.
Общая или отдельная канализация: критерии выбора
Многие персоны, разбирающие вопрос, как сделать туалет в частном доме, забывают продумать тип системы. Будут ли стоки из раковины и ванной отправляться в коллектор, к которому подключен домашний туалет? Раздельный вариант имеет ряд преимуществ:
- Воду можно отправлять сразу в землю;
- Моющие средства не наносят вреда окружению;
- При необходимости очистить яму, ее легко можно вычерпывать ведрами.
Фекалии запрещено отправлять в почву — это нарушает экологию, загрязняет грунт, источники питьевой воды, находящиеся поблизости. Вам потребуется создать одну из следующих конструкций:
Выгребная яма: обычно делается герметичной. Если рядом нет колодцев и скважин, можно исполнить ее без дна, чтобы часть жидкости уходила в землю;
Септик: это очистное сооружение способно выдавать воду, прошедшую через него, на 98% избавленную от загрязнений. Правильно построенный септик избавит от необходимости часто вызывать ассенизаторскую службу. Вам не обязательно делать его самостоятельно — рынок предлагает массу готовых вариантов.
Для водопроводных стоков можно просто выкопать яму, обложив ее покрышками, кирпичом или оставив без «оформления». Некоторые умельцы используют обычный бидон с дырками на дне, вкапывая его в почву. Это становится хорошим решением для отведения жидкости.
Что делать, если нет канализации?
Далеко не всегда есть возможность и средства создать сложную систему сброса отходов. А нужна ли она? Определенный уровень комфорта присутствует, но и расходов достаточно. Вы можете оборудовать свой санузел другим образом, поставив в него унитаз без канализации — это химический или торфяной туалет, являющийся по-настоящему экологически чистым решением.
Подобные конструкции не только позволят наслаждаться современными удобствами, но и сделают пару килограммов удобрений для вашего огорода. Деревня на то и существует, чтобы получать удовольствие от природы, тогда как выгребные ямы и септики, сколь бы совершенными они не были, портят окружающую среду.
