Разводка канализации в частном доме. Этап №2 — монтаж внутреннего трубопровода
Разводка канализации в частном доме. Этап №2 — монтаж внутреннего трубопровода
Хороший отвод воды, в первую очередь, зависит от устройства внутреннего трубопровода коттеджа. После установки сантехнической фурнитуры, ее надо будет подключить к единой канализационной трубе, по которой стоки пойдут в очистные отстойники.
Монтаж трубопровода
Первым делом необходимо определиться с типом труб . Лучше приобретать изделия из поливинилхлорида (ПВХ), поскольку чугунные и металлические варианты требуют сварочных работ.
Процесс электрической сварки чугунных труб для неопытного обывателя может стать «камнем преткновения» на пути к положительному результату. Чугун – хрупкий металл, и резкое охлаждение стыкового шва неминуемо приведет к появлению микротрещин.
Пластиковые трубы обладают массой достоинств, в числе которых:
- небольшая масса;
- простота монтажа;
- доступная цена;
- большой выбор переходников и отводов;
- инертность к агрессивным средам;
- долговечность.
Монтаж начинается с кухни. Самая удаленная точка, обычно это место под установку кухонной раковины, располагается выше всех последующих.
Последним подключается туалет (унитаз), сточная труба которого расположена ближе всего к центральному стоку.
Благодаря большому выбору фасонных изделий из ПВХ монтаж производится очень быстро. Наличие уплотнителя надо проверять на складе перед выпиской товара
Целесообразно объединить в один стояк кухню и ванную комнату. Для подключения всех точек сброса воды, кроме туалета, используется труба сечением 50 мм. Для туалета – 110 мм.
Значение угла наклона зависит от диаметра трубы. Для 50 мм разность высот двух точек, удаленных друг от друга на 1 метр, составляет 30 мм. Это значение строго зафиксировано в нормативной документации.
При меньшей разности вода будет застаиваться. При большем значении твердые фракции налипнут на стенках трубы, а за счет возросшей скорости сброса велика вероятность срыва ближайшего гидрозатвора .
Канализация под полом в частном доме. Особенности монтажа трубопроводов в разных помещениях
Канализация в полу требует от строителя высокого качества сборки и правильного выбора материалов. Необходимость скрытой укладки труб возникает в разных ситуациях:
- капитальный ремонт сантехники, требующий канализации;
- ремонтные работы в помещениях, где проходит сеть водоотведения;
- строительство жилого дома или бани.
Для получения нужного результата необходимо, чтобы высота потолков позволяла без затруднений уменьшить высоту помещения. Это важно, так как канализация в стяжке пола квартиры не всегда делается в углублении. Часто приходится поднимать высоту пола, что доступно только в достаточно высоких помещениях. толщина стяжки будет на 5-10 сантиметров превышать толщину труб,
Задачи, которые позволяет решить укладка каналов под стяжку:
- устранение лишних элементов на стенах или на полу;
- улучшить планировку;
- обеспечить привлекательный вид, дать возможность дизайнерского оформления помещений.
Кроме этого, заделка в полу труб канализации необходима при монтаже бассейнов, душевых кабин, унитазов с выпуском в пол и прочих сантехнических приборов и устройств. В плоскости пола устанавливают трап, через который стоки поступают в систему и переносятся в коллектор.
При сборке системы в лоток для канализации в полу, необходимо учитывать требования:
- трубопроводы должны быть размещены под нормативным уклоном . Пренебрежение этим правилом вызовет постоянные засоры, которые будет сложно устранить;
- конфигурация скрытого участка трубопровода по возможности должна быть лишена изгибов, искривлений и прочих изменений направления. Это снизит нагрузку и уменьшит опасность появления отложений на стенках труб;
- максимально уменьшить число соединений, залитых бетонной стяжкой. Это участки, которые относятся к группе риска;
- перед началом работ необходимо начертить подробную схему укладки трубопроводов в масштабе. По ней выполняют монтаж и сохраняют на случай ремонтных работ. По данным схемы проще и быстрее отыскивать трубы;
- ревизионные люки должны иметь выход на поверхность стяжки.
Если все требования соблюдены, трубы смогут нормально работать в течение многих лет.
Схема канализации в частном доме. Общая структура канализации
В многоэтажных жилых домах канализационная система имеет достаточно сложную организацию. Предпочтительно, чтобы к началу монтажных работ был составлен проект, в котором должны быть обозначены:

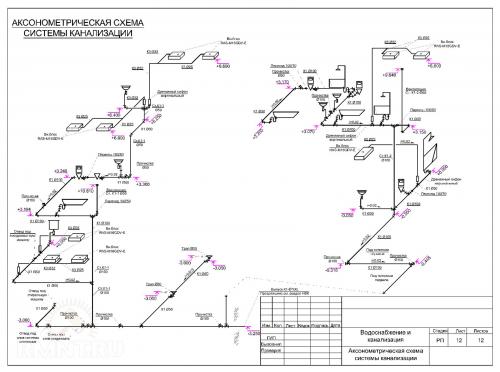

- Аксонометрический план расположения трубопроводов и точек подключения.
- Перечень сантехнического оборудования и бытовой техники, которые будут подключены к системе стоков.
- Пропускная способность труб, направление потока и значение уклона на всех участках.
Структура системы представлена деревом, от ствола которого расходятся магистральные трубопроводы, в которые осуществляется врезка точек подключения. Все ветви системы располагаются на нескольких уровнях, условно — на уровне пола каждого этажа. Количество и протяжённость ветвей практически не ограничены, однако все они должны иметь уклон в сторону стояка 3% для труб диаметром 50 мм и 2% для магистралей 110 мм.
В классическом варианте устраивается только один стояк, к которому подключены все ветви системы. Если сброс стоков осуществляется в септик , имеет смысл производить раздельный сброс чисто органических стоков и включающих большую концентрацию бытовых чистящих средств с содержанием хлора. Также устройство двух стояков может быть целесообразным при оснащении крупных загородных домов, где на одном этаже расположено более двух санузлов. В таких случаях каждый стояк подключается к собственному локальному очистному сооружению.
Пример схемы канализации в частном доме: 1 — колено 90°; 2 — прямой тройник 90°; 3 — труба внутренней разводки; 4 — заглушка; 5 — люк для прочистки; 6 — невентилируемый стояк; 7 — отводная труба; 8 — ревизия; 9 — вентилируемый стояк
При определении структуры отдельных веток следует руководствоваться тем принципом, что ближе к стояку должны размещаться точки с наибольшим объёмом залпового сброса. Например, если между унитазом и стояком врезать слив раковины или ванны, то при спуске бачка образуется разрежение, которое вытянет воду из гидрозатвора сифона. Именно по этой причине сброс воды из унитазов чаще всего осуществляется напрямую в стояк.
