Подключение насоса к скважине. Как установить поверхностный насос в скважину

Инструкция указывает, что поверхностные насосы в скважину можно устанавливать, если ее глубина до 20 метров. В этом случае к точкам разбора вода поступает прямо из скважины. Схема подключения поверхностного насоса к скважине включает в себя такое оборудование:

Центробежный насос, который обеспечивает подъем воды и подачу ее в дом.
Гидроаккумулятор смягчает гидравлический удар. В его состав входят две части, разделенные мембраной.
Электродвигатель соединяется с насосом и реле давления.
Реле давления контролирует в системе его уровень. При сильном падении давления реле запускает мотор, при переизбытке отключает.
Манометр служит для определения величины и регулировки давления.
Система водозабора с обратным клапаном.
Магистраль соединяет насос и водозабор.

Схема установки поверхностного насоса для скважины

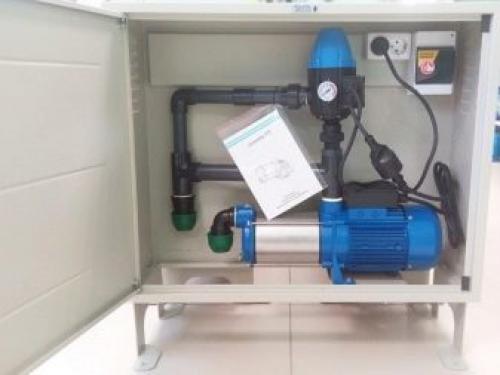

При установке поверхностного насоса или станции нужно придерживаться некоторых правил, которые обеспечат правильную работу оборудования:

Стабильное всасывание воды обеспечивает близкое расположение к скважине.
Помещение должно быть вентилируемым, теплым и сухим.
Место расположения должно быть не тесным. В процессе эксплуатации потребуются проведение профилактических и ремонтных работ.
Помещение должно поглощать шум, издающийся насосным оборудованием.

Подходящими местами для установки могут быть:

Помещение внутри дома, но при плохой шумоизоляции это будет большим минусом установки.
Подвал. При отсутствии обогрева и изоляции полов и стен нужно потратить дополнительные средства на их подготовку.
Специальный колодец. Но здесь сложно поддерживать нужный уровень давления и затрудняются ремонтные работы.
Кессон. Основное правило – правильная глубина расположения специальной площадки для монтажа.

Совет: Для монтажа насосной станции для скважины лучше всего устраивать отдельное помещение.

Подключение скважинного насоса к гидроаккумулятору. Как подключить гидроаккумулятор для системы водоснабжения

Имеются разные схемы подключения гидроаккумулятора к насосу и системе водоснабжения, поэтому для начала нужно определиться, где будет располагаться насос: в колодце или это будет погружное изделие в скважине.

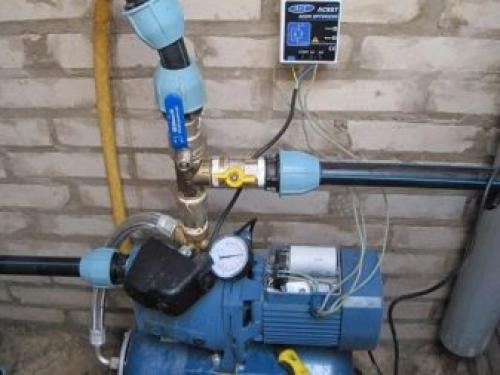

Схема подключения с применением поверхностного насоса

Перед тем, как подключать гидроаккумулятор, нужно выполнить проверку давления воздуха в емкости. Значение давления должно быть меньшим показаний насоса при его включении, которое выставляется на реле, на параметр до 1 бара. Для подсоединения гидробака к насосу потребуется приобрести следующие детали:

Штуцер с 5 выходами.
Реле давления.
Манометр.
Герметик.
Пакля.

Это интересно! Для обеспечения надежного соединения рекомендуется использовать паклю с герметиком. Использование ФУМ-ленты снижает надежность соединения, поэтому рекомендуется отдать предпочтение именно первым двум вариантам вместе.

При подключении водопровода с гидроаккумулятором особое внимание нужно обратить на штуцер с 5 выходами. Посредством данной детали осуществляется подсоединение таковых изделий, как насос, реле и манометр. Оставшийся выход предназначен для подключения водопровода.

На начальной стадии сбора схемы нужно штуцер подключить к емкости с использованием жесткого шланга. После этого монтируется регулируемое напор воды реле, а также манометр для определения значения давления. Внимание нужно обратить на реле, которое отвечает за верхний и нижний порог давления. Это механическое реле, которое снаружи закрыто пластиковой крышкой. Под крышкой находится 4 контакта, которые называются «сеть» и «насос». Благодаря этим надписям перепутать подключение сети и насоса попросту невозможно. Однако если вы не уверены в правильности своих действий, нужно обратиться к электрику.

На завершающем этапе осуществляется подсоединение насоса, после чего проводится испытание на предмет наличия течи из-под соединений. При монтаже соединений обязательно избегайте присутствия влаги. Чтобы герметик не терял свои свойства, его следует наносить исключительно на сухие соединения, в противном случае, лучше отдать предпочтение ФУМ-ленте. Схематически схема подключения гидроаккумулятора выглядит следующим образом:

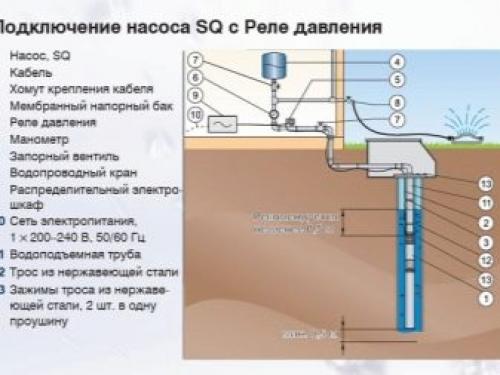

Схема подключения с погружным насосом

Из названия понятно, что схема с погружным насосом будет существенно отличаться от особенностей подключения гидроаккумулятора при установке изделия в колодце. Погружной насос устанавливается в водной среде. Это может быть скважина или колодец, из которой подача воды происходит напрямую к гидроаккумулятору. В такой системе не обойтись без применения обратного клапана.

Как подключить поверхностный насос к скважине. Особенности эксплуатации поверхностных насосов

Поверхностные насосы, как понятно из названия, устанавливают на поверхности. Это относительно недорогие и вполне надежные устройства, хотя для очень глубоких скважин они не подходят.

Редко найдешь поверхностный насос, который может подавать воду с глубины более 10 метров. И это только при наличии эжектора, без него показатели еще ниже.

У поверхностных насосных станций обширная сфера применения, они производят перекачку воды из различных источников глубиной не более 10 м

Если на даче имеется скважина или колодец подходящей глубины, можно смело выбирать для участка поверхностный насос.

Можно взять модель с относительно невысокой производительностью для полива или более мощное устройство, которое эффективно обеспечит водой частный дом. Удобство поверхностных насосов очевидно: прежде всего, это свободный доступ для настройки, технического обслуживания и ремонта.

Кроме того, установка такого насоса на первый взгляд выглядит очень простой. Насос нужно установить в подходящем месте, опустить шланг в воду, а затем подключить устройство к электропитанию.

Если насос нужен только для полива, можно приобрести и поставить его без каких либо дополнительных элементов.

Галерея изображений

Фото из

Поверхностные насосные установки применяются для откачки воды из колодцев

Для извлечения воды из абиссинского колодца используются только поверхностные насосы

Насосные станции могут применяться в откачке воды из неглубоких скважин

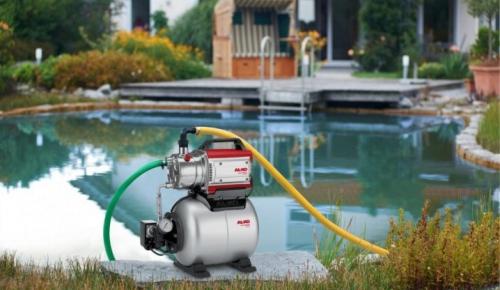

Перекачка воды из открытого водоема преимущественно выполняется поверхностным насосным оборудованием

Вариант 1: забор воды из колодца

Вариант 2: откачка воды из скважины-иглы

Вариант 3: откачка из глубокой скважины

Вариант 4: перекачка из открытого водоема

Для оптимизации работы прибора рекомендуется позаботиться об устройстве автоматизированного управления. Такие системы могут отключить насос при возникновении опасной ситуации, например, если вода в него не поступает.

“Сухой ход” не рекомендован практически всем моделям поверхностных насосов. Можно также автоматизировать отключение насоса, если окончилось время полива, заполнен необходимый объем и т.п.

Обвязка скважинного насоса. Что такое обвязка и ее общие требования

Обвязка — это обустройство скважины, где планируется установка узла автоматики к предварительно проложенным трубам. Именно поэтому есть общие требования, которые необходимо соблюдать. Например, при обвязке скважины необходимо решить для себя то, когда вы будете ей пользоваться.

Если вы планируете использовать только в летний период эксплуатации, то закапывать трубы не нужно. В случае с зимним вариантом трубы необходимо углубить на величину промерзания грунта, что для центральной части России соответствует нужной глубине в 1,6 м.

Можно закопать чуть более метра, но тогда трубы будет необходимо утеплить.

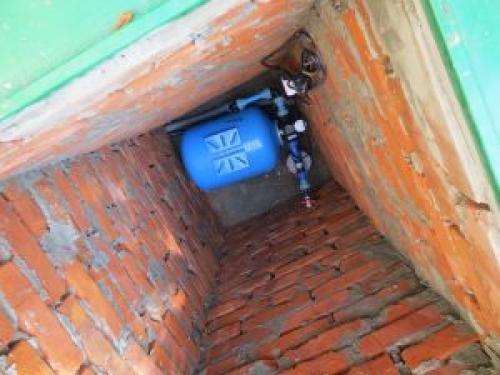

Следует обустроить приямок. Его глубина должна быть не менее 2 м на случай, если узел автоматики будет установлен на улице.

Специалисты рекомендуют устанавливать автоматику в котельной частного дома или дачи, поскольку здесь меньше сырости, значит, реле давления и прочие узлы прослужат дольше. В тёплом и сухом помещении их проще будет обслуживать на случай ремонта.

Необходимо произвести настройку реле давления . Здесь необходимо выставить минимальный и максимальный порог срабатывания реле. При достижении минимального порога реле замыкает контакты, включается насос и закачивает воду в гидроаккумулятор.

При достижении максимального порога реле давления размыкает контакт и насос выключается. Минимальный порог давления устанавливается на полторы атмосферы, максимальный — порядка 3-4 атмосферы. Всё это сугубо индивидуально и опирается на источники потребления воды в доме.

Необходимо выбрать гидроаккумулятор. Здесь упор делается на ёмкость. Помните, что только половина емкости гидроаккумулятора заполнена водой. То есть, если вы берёте гидроаккумулятор на 100 литров, то лишь 50 литров здесь будет воды, всё остальное пространство заполнено сжатым воздухом.

Как подключить глубинный насос к автоматике. Особенности

Автоматика для насоса, как и для отопления, поддерживает нормальную работу системы, следя за множеством параметров, например, давлением, температурой насоса, осуществляет распределение воды в системе и тому подобное. Для корректной работы необходимы несколько узлов различного типа и их настройка под конкретную специфику начиная от типа насосного оборудования и глубины скважины и заканчивая количеством точек водозабора и необходимым рабочим давлением.

Штатная работа насоса поддерживается работой автоматики важных узлов.

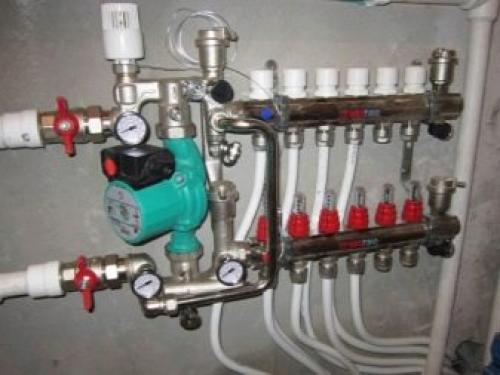

Распределяющее коллекторное устройство. Обеспечивает подачу воды в несколько точек водозабора по всей обслуживаемой территории.

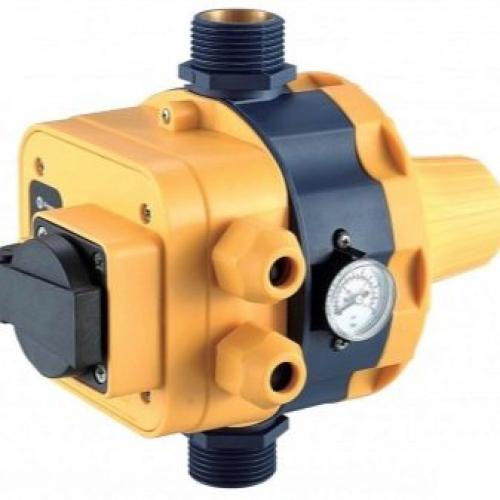

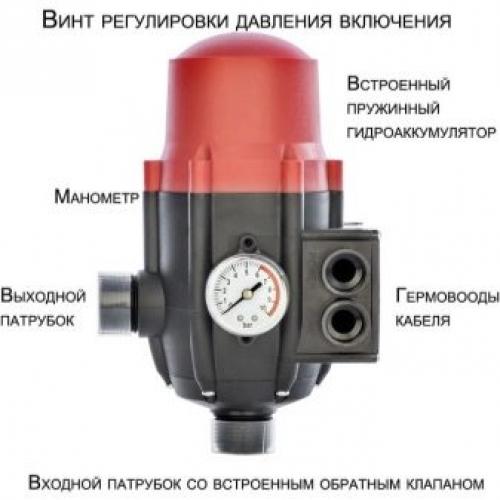

Реле . Контролирует запуск и остановку насоса. Необходимо для контроля оптимального давления в системе. При продаже имеет базовые настройки от производителя, которые могут изменяться согласно нуждам конкретной системы.
Манометр , устройство измеряющее рабочее давление системы.
Датчик сухого хода. Необходим для предотвращения перегрева насосного оборудования при отсутствии воды в системе.

Минимальный объем автоматики для насосной станции включает контроллер и систему защиты.

Контроллер, регулирующий мощность насоса. Необходим для работы системы в оптимальном режиме.
Система защиты:
- датчик сухого хода;
- датчик, защищающий от перегрева;
- датчик, определяющий разрыв в напорной магистрали.

Можно отметить положительные и отрицательные моменты при использовании автоматики.

Автоматика, как и любое сложное устройство, призвана улучшить работу механической составляющей, в данном случае насоса, в связи с этим ее использование предоставляет определенные преимущества, к ним относятся:

широкий выбор специализированных агрегатов позволяет подобрать подходящий вариант к насосу с практически любыми параметрами;
набор автоматики уже скомпонован в систему и готов к работе, поэтому можно не заниматься подбором отдельных узлов, не проверять детали на совместимость и синхронизацию взаимодействия;
главное достоинство автоматики – это работа в плавном размеренном режиме всей насосной системы, при этом следить за ее балансировкой не нужно, потому что это также задача автоматики.

Кроме положительных качеств, автоматика имеет и свои недостатки, и вот какие:

скомпонованная система стоит дороже, чем ее сборка из отдельных узлов самостоятельно;
при наличии определенных познаний можно подобрать каждый узел так, чтобы он идеально отвечал требованиям насосной системы и настроить его на оптимальную работу; при готовой системе такое полное совпадение редкость, но если поискать, можно найти хороший вариант с высоким соответствием;
автоматика по большей части плохо сочетается с вибрационными насосами из-за их специфичного требования к входному давлению в 0.3 атм, на которое она не рассчитана.
