Коллекторная разводка труб водоснабжения в квартире. Скептические замечания

Коллекторная разводка труб водоснабжения в квартире. Скептические замечания

Разводка труб канализации и водопровода в новых и старых квартирах и домах выполнялась мной неоднократно, и ни разу я не остановился на коллекторной разводке водоснабжения . Отопление — сколько угодно. Горячая и холодная вода — нет.

Почему?

Вот основные аргументы.

Штробы

Последовательную разводку воды можно выполнить открыто. Аккуратно закрепленные хомутами или клипсами трубы из современных материалов не нуждаются в покраске и нисколько не портят дизайн помещения. Не портят до тех пор, пока их всего две.

А теперь представьте себе четыре, шесть или восемь параллельных труб водоснабжения. Разумеется, их придется укладывать в штробы . А это означает:

• Увеличившийся объем работы . Проштробить кирпичную или, того пуще, панельную стену — работа сама по себе довольно утомительная; а ведь штробы нужно еще и аккуратно заделать, после чего стена будет нуждаться во вдумчивом выравнивании шпаклевкой;

При коллекторной разводке трубы вынужденно укладываются в штробы.

• Низкую ремонтопригодность . Первая заповедь сантехника гласит: коммуникации нужно прокладывать по возможности открыто. Это даст возможность прочистить трубу, если она забьется прилетевшим из магистрали кусочком окалины, или устранить течь на фитинге;

В общем-то, от шлака и песка в трубах отлично помогают фильтры грубой очистки, установленные на входе в дом или квартиру.

• Что не менее важно, открытая прокладка даст вам возможность при необходимости легко подключить новый сантехнический прибор в любой точке водопровода : достаточно будет лишь врезать в прямой участок подводки тройник.

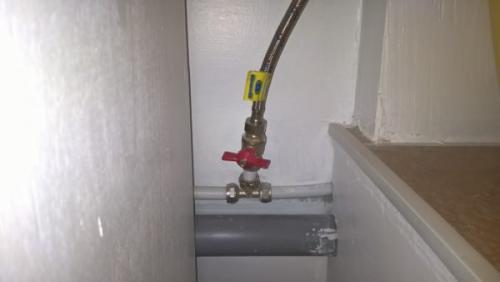

Врезанный в металлопластиковую трубу тройник позволил мне подключить накопительную емкость для воды.

Независимое отключение

Его можно организовать и без коллектора. Для этой цели перед каждым смесителем ставятся отсекающие шаровые краны. Их установка была невозможна разве что на кухнях домов 70-х и более ранних годов постройки, с подводкой, смонтированной под настенные смесители. Сейчас, когда на кухнях массово ставятся смесители с нижней подводкой, поставить между трубой и гибким шлангом дополнительный вентиль не представляет никакой проблемы.

Расходы при этом не возрастут вообще. Те же вентиля нам пришлось бы поставить после коллектора, в начале лучевой разводки.

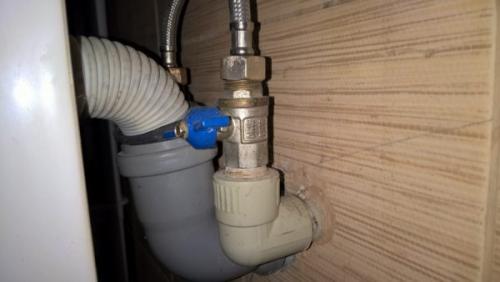

На фото — вентиля, позволяющие отключить воду на смеситель умывальника.

Падение напора

Этот пункт я оставил на десерт.

Падение напора воды при ее расходе через последовательно подключенный сантехнический прибор — это основной бич квартир старого фонда. Те, кто пожил в них, охотно слушает сказки про необходимость монтажа коллектора для решения этой проблемы.

Вспомним, однако, один нюанс. В старых домах использовались стальные трубы, которые со временем зарастают ржавчиной и известковыми отложениями.

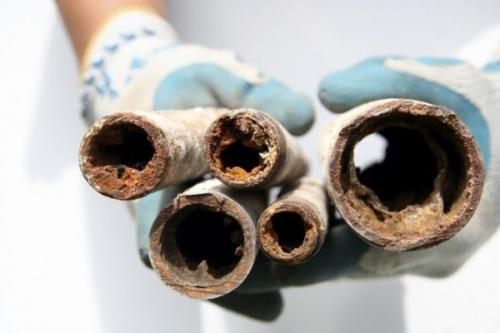

Типичное состояние труб холодного водоснабжения в старом доме.

В новостройках никакого падения напора в квартире обычно не наблюдается: трубы-то еще новые.

Разводка воды полипропиленовыми трубами или металлопластиком полностью избавляет владельца жилья от этой проблемы: внутреннее сечение трубы не меняется весь период ее эксплуатации.

Коллекторная система водоснабжения в квартире. Достоинства установки коллекторного устройства

Распределение воды к каждому потребителю по классической схеме с использованием тройников обходится дешевле, чем коллекторная разводка водопровода. Однако применение гребенок имеет целый ряд достоинств.

Распределительные устройства позволяют регулировать давление в каждом ответвлении. Если смонтировать водопровод по классической схеме, тогда нередко происходит понижение напора в открытом смесителе, например, над ванной. Такая ситуация может возникнуть, когда кто-нибудь в доме использует унитаз, моет посуду в мойке на кухне или включил стиральную машинку.

Перепад давления станет причиной изменения температуры воды. Это приводит к дискомфорту во время принятия ванны. Человек даже может получить ожог по причине повышения температуры воды. Избежать ситуаций помогает водяной коллектор для водопровода. Он предотвращает перепады давления в домашней системе.

Применение коллектора-гребенки уменьшает вероятность резкого изменения температуры воды в открытом кране Источник 299999.ru

Гребенки с вентильными механизмами на отводах для регулировки подачи воды в каждом ответвлении позволяют ремонтировать неисправные сантехнические приборы. При этом не потребуется перекрывать всю систему водоснабжения.

Применение коллекторов-гребенок также позволяет уменьшить количество стыков в водопроводе. Благодаря такой схеме разводки уменьшается вероятность протечек в доме. Ведь от коллектора можно проложить цельный трубопровод к каждой водоразборной точке.

Кроме того, гребенки позволяют при необходимости быстро установить дополнительную сантехнику. При этом не потребуется переделывать существующую систему.

Однако коллекторная разводка труб водоснабжения отличается большим расходом материалов. Для ее реализации требуется почти в 8 или даже в 10 раз больше трубопроводов, чем для монтажа водопровода по классической схеме. Чтобы уменьшить расходы на создание такой системы, рекомендуется использовать трубы из металлопластика или полипропилена.

При наличии коллекторов выполняется подвод отдельных водопроводов ко всем сантехническим приборам Источник kotel02.ru

Выбираем и комплектуем коллектор для тёплого пола

Классификация распределительных коллекторов

Производители выпускают гребенки из различных материалов. Они отличаются конструкцией. Сейчас на рынке доступны:

1. Устройства из нержавейки, которые отличаются маленьким весом, коррозионной стойкостью, способностью выдерживать высокие температуры и открытое пламя. Используемая привлекательная сталь не представляет опасности для человека.
2. Полипропиленовые легкие устройства, в которых не появляется ржавчина.
3. Латунные прочные гребенки – это стойкие к коррозии сантехнические элементы. Они отличаются высокой стоимостью, но позволяют распределять даже очень горячую воду.

Производители выпускают коллекторы-гребенки, у которых межосевое расстояние между отводами может составлять от 36 до 100 мм. Устройства также отличаются способом подсоединения труб к ответвлениям. Существует несколько вариантов:

• резьба;
• евроконус – для подсоединения большинства видов труб через специальный переходник;
• полипропиленовые отводы – предназначенные для припаивания трубопроводов из такого же материала;
• компрессионные фитинги – позволяют подключать металлопластиковые трубы.

Коллектор с компрессионными фитингами Источник bavariaplus-remont.ru

Краны и другие комплектующие

Когда выбирается коллектор для водоснабжения – какой лучше из существующего ассортимента всегда помогут определить профессионалы. Специалисты учтут выделенный бюджет и материал труб, из которых будет создана разводка в доме. Кроме того, одновременно с гребенкой выбираются все комплектующие для создания полноценного распределительного узла водопроводной системы:

• вентили;
• манометры;
• насосы;
• клапаны;
• крепежные элементы;
• заглушки;
• муфты;
• фильтры;
• счетчики;
• штуцеры.

Производители также изготавливаю коллекторные шкафы. Они встраиваются в стену или монтируются на ее поверхности. Их использование позволяет облагородить распределительный узел и обеспечить к нему свободный доступ.

Производятся гребенки с кранами и без них. При использовании последнего варианта все-таки приходится монтировать запорную арматуру, но ее всегда можно заменить, когда произойдет поломка. Если же выбрать коллектор со встроенными кранами, то придется полностью менять распределительный элемент водопроводной системы.

Коллектор-гребенка без кранов на отводах Источник komsis.su

Водоснабжение частного дома: различные варианты, их плюсы и минусы

Особенности установки

Перед монтажными работами профессионалы всегда сначала определяют:

1. Количество потребителей. Число отводов на гребенке может быть больше, но не меньше водоразборных точек.
2. Вид (материал) труб до каждого прибора.

Нужна ли коллекторная разводка в квартире. Сантехнический коллектор — нужен или нет?

Как правило, люди не всегда осознают, нужен им сантехнический коллектор в квартире или нет. Мы хотим помочь вам понять все преимущества коллекторов и их альтернативы – тройниковой схемы разводки. Тогда вопрос: «какую схему применять?» – не будет вводить вас в ступор.

Коллекторная система в ревизионном люке

Устройство коллектора

Система работает по принципу разделения подачи воды от главных стояков ГВС и ХВС на разные точки. Принципиально здесь, что коллектор распределяет воду по схеме «звезда», то есть раздача воды по всем потребителям осуществляется из одной точки – из коллектора.

Сложная система водоснабжения с коллекторной схемой

Преимущества

• Надежность. Схема обладает минимальным количеством соединений, так как, чаще всего, используют пластиковые трубы и гнут их по нужным траекториям;
• Гибкость. В случае неисправности в каком-либо потребителе, не нужно отключать все жилище от воды, достаточно перекрыть один кран и устранить протечку;
• Минимальный риск перепадов давления, что избавляет от температурных скачков во время принятия душа.

Недостатки

• Требует серьезного монтажа
• Незначительно дороже тройниковой системы

Коллекторная система распределения воды

Устройство тройниковой системы

Система работает по последовательному принципу распределения воды.

Вода по очереди распределяется между потребителями, что может приводить к перепадам давления и температуры.

Тройниковая схема водопровода

Преимущества

• Недорого
• «Проверенная временем» система
• Меньше трудозатрат на работы

Недостатки

• Поток воды перехватывают между собой разные точки водопотребления, соответственно давление уменьшается и есть риск попасть под контрастный душ;
• В случае протечек придется отключить водоснабжение в квартире полностью;
• Много соединений, а значит, много потенциальных мест с протечками.

Тройниковая схема в квартире

Какая система лучше?

Сравнивая плюсы и минусы двух систем, мы пришли к определенным выводам.

1. Стоимость установки коллектора выше тройниковой системы примерно на 30%. При этом, сама работа специалистов будет стоить в обоих случаях одинаково, а переплата идет за материал труб, разнообразные фитинги и сами коллекторы.
2. Если вы стремитесь сильно сэкономить, то единственный выход – это использование тройниковой системы с самыми дешевыми трубами из полипропилена. В таком случае все водоснабжение будет состоять из множества труб и соединений. А это чревато протечками. Скорее всего, вы потратите денег на их устранение больше, чем вы бы потратили на коллектор. Есть ли тут выгода – решать вам. Конечно, хороший мастер любую систему сделает «на ура», но от форс-мажорных ситуаций не защищен никто.
3. Мы убеждены, что эти 30% стоят явного превосходства коллектора над тройниковой схемой. Посудите сами: вы сможете централизовано отключать водоснабжение, интерьер не будет портить вид труб, риск протечек сведен, практически, к нулю благодаря цельным трубам без соединений. Чем не идеальный вариант?

Коллекторная схема водоснабжения

Надеемся, что теперь вы с уверенностью ответите на вопрос: нужен ли вам сантехнический коллектор или нет.

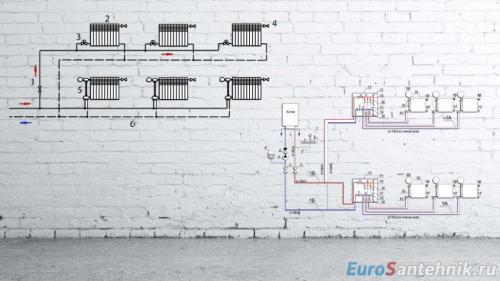

Коллекторная разводка отопления. Виды отопительных систем и их отличие

Системы отопления в основе своей имеют принцип циркуляции горячей воды. Исходя из этого выделяют:

• систему отопления с циркуляцией на основе естественного давления;
• систему отопления с циркуляцией посредством насоса;

Не стоит особо останавливаться на описании первой системы, так как данная установка давно считается устаревшей и практически не используется при строительстве нового жилья из-за ее низкой эффективности. Такое отопление используется в небольших частных домах и некоторых коммунальных учреждениях. Укажем лишь что в основе её функционирования лежит принцип физической разницы плотности теплой и холодной воды, что приводит к её циркуляции.

Система отопления с принудительной циркуляцией  предусматривает наличие специальных насосов, обеспечивающих циркуляцию. Этот способ даёт практическую возможность отапливать большее количество помещений, нежели первый. Соответственно, данная система считается наиболее эффективной. Существует огромный выбор насосов для циркуляции теплоносителя в системе, что дает возможность варьировать с их мощностью и другими качественными характеристиками исходя из размеров помещений и их количества.

Система отопления с циркуляцией посредством насоса делится:

• двухтрубная (подключение радиаторов и труб параллельным способом, что влияет на скорость и равномерность подогрева);
• однотрубная (последовательное подключение радиаторов, что определяет простоту и дешевизну в прокладке системы отопления).

Коллекторная система отопления  отличается высокой энергоэффективностью по сравнению с вышеперечисленными благодаря тому, что каждый радиатор подключён персонально к одному подающему и одному обратному трубопроводу, подача воды по которым осуществляется с помощью коллекторов.

Особенности коллекторной системы и её отличия заключаются в следующем:

Коллекторная разводка системы отопления предусматривает, что каждый радиатор регулируется самостоятельно и не зависит от работы других. Кроме того, в коллекторной системе зачастую используются другие отопительные приборы, которые также работают автономно от коллекторов. Радиаторы монтируются параллельно к коллекторам, что по принципу работы делает коллекторную систему схожую с двухтрубной.

Монтаж коллекторов осуществляется в отдельном подсобном помещении, либо специально отведенном для этого шкафу-стенде, спрятанном в стене. Место под коллекторы необходимо заранее планировать, так как они могут быть довольно внушительных размеров. Размеры распределительных коллекторов зависят от мощности радиаторов, которые зависят от размеров помещений.

Коллекторная разводка системы отопления значительно выигрывает у других вышеперечисленных систем отопления возможностью производить демонтаж и замену радиатор без необходимости остановки всей системы. Также коллекторная разводка требует для своего функционирования большего количества трубопровода, чем двухтрубная система. Несмотря на значительные одноразовые затраты на этапе строительства, данные меры положительно сказывается на дальнейшей энергоэффективности системы. Именно поэтому коллекторная система отопления обладает наибольшим эффектом и быстро окупается при строительстве жилья с большой площадью.

Коллекторная разводка водоснабжения. Важность правильного проектирования

Задача по созданию водопроводной системы в квартире выглядит простой. Нужно доставить воду от центрального стояка к каждой точке разбора. Список таких точек в разных квартирах может быть очень разным. Упрощенный вариант состоит из пары умывальников (на кухне и в ванной комнате), а также унитаза и ванны.

Но современные реалии диктуют более сложные схемы. Практически в каждой квартире сегодня найдутся дополнительные бытовые устройства, для работы которых также необходима водопроводная вода. Практически везде имеется автоматическая стиральная машина. Все больше хозяек стремятся дополнить свою кухню еще одной машиной — посудомоечной.

Коллекторная разводка это. Коллекторная разводка водопровода в доме — недостатки

Прежде всего, разберемся с давлением в системе, которое правильно называется расчет требуемого напора. Я довольно подробно писал об этом Расчет поверхностного насоса: как рассчитать напор насоса .

Именно по расчету напора покупается требуемый насос для источника водоснабжения наружной части водоснабжения дома.

В этом расчете большую долю составляют потери на гидравлическое сопротивление труб. Цепочка очевидна, чем больше труб, тем больше их сопротивление потоку, чем больше сопротивление, тем больше требуется напор, чем больше напор, тем мощнее (читай дороже) требуется насос для доставки воды от источника.

Коллекторная разводка водопровода в доме отличается от тройниковой разводки именно большим количеством труб в системе. Как-никак, а к каждому потребителю нужно подвести отдельную трубу и чаще не одну (ХГС и ГВС). Именно по этому, для коллекторной разводки требуется повышенный напор воды.

Отсюда, коллекторная разводка водопровода в доме не может использоваться при выбранной гравитационной схеме водопровода. Напомню, гравитационная схема водопровода это самостоятельное растекание воды под действие гравитации из верхней точки в доме.

Кроме этого, нужно учесть, что к расчету напора нужно прибавить напоры каждого участка от коллектора до потребителя. Это незначительно, но всё-таки, увеличение требуемого напора приобретаемого насоса.

Увеличение расходов на насос, это лишь начало дополнительных расходов на коллекторную разводку водопровода в доме. Расходы увеличатся на покупку водопроводных труб, которых понадобится на порядок больше, чем в последовательной схеме.

Еще один минус, уже третий. Если проживание в доме только летнее, а зимой проживание наездами, появляется еще один серьезный минус использования коллекторов водоснабжения. Каждый раз, уезжая с зимней дачи. Вам придется сливать воду из каждого луча коллекторной разводки.

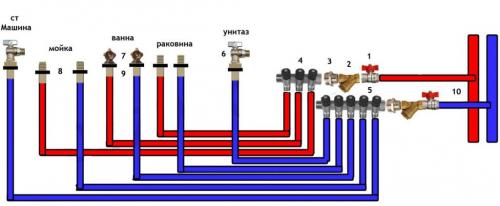

Коллекторная разводка воды в частном доме. Что такое коллекторная разводка?

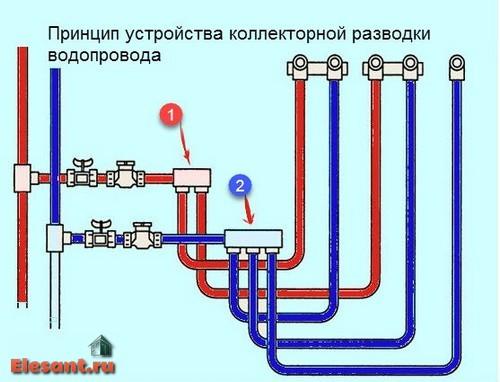

Коллекторная разводка труб водоснабжения предусматривает параллельное соединение труб в отношении коллектора, из которого они выходят: к каждой точке потребления воды (душ, кухонная мойка, туалет) выводится отдельная труба. Таким образом, подача воды в одну точку происходит независимо от остальных. Это значительно упрощает пользование водопроводом и его ремонт, в случае необходимости.

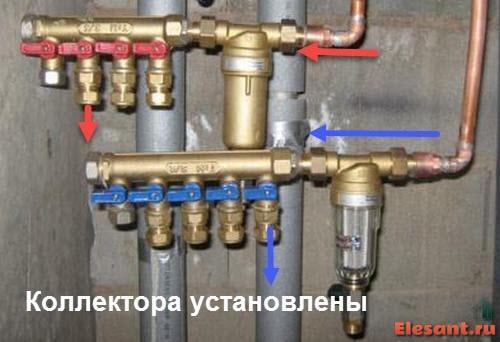

Как правило, коллектор со всеми элементами управления размещается в потайном сантехническом шкафу. Либо в отдельном помещении — если система уж слишком глобальная.

Коллекторная разводка идеально подойдёт для больших частных домов.

Плюсы коллекторной разводки

• После отключения воды, к примеру, в умывальнике на кухне, она продолжит подаваться во всех остальных источниках в доме.
• Вся инженерная сантехника концентрируется в одном месте: редуктор давления, фильтр, обратный клапан, счётчики, магистральный фильтр, все вентили и непосредственно сами коллекторы.
• Снижается вероятность перепадов давления воды. Когда при открытии крана в одной точке, та перестаёт поступать из другого. Исключением служит только тот случай, когда вода в доме изначально подаётся со слабым напором.
• Температура воды останется прежней, даже если будут открыты все краны в доме.
• Риск прорыва на водопроводных соединениях сводится к минимуму, ведь к каждому месту подачи воды отводится одна цельная труба, у которой всего два соединения: на коллекторе и на окончательной точке. Если установлена система защиты от гидравлических ударов и труба не поддаётся воздействию критических перепадов температур, при этом сама она выполнена из качественных материалов, то вероятность прорыва снижается до ноля.
• Регулировочные краны на коллекторе дают возможность не просто полностью включать или выключать подачу воды, но и по собственному усмотрению распределять напор по разным точкам использования.
