Как провести воду с туалета ванную. Зачем разрабатывать схему разводки?

Как провести воду с туалета ванную. Зачем разрабатывать схему разводки?

Такая схема необходима для получения качественного результата. С ее помощью можно точно подсчитать количество отводов и соединений, определить участки подключения оборудования и существенно сэкономить материалы и время.

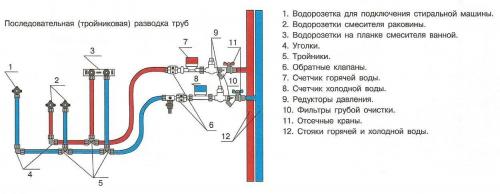

В схему разводки нужно включить такие обязательные элементы:

• запорно-регулирующую арматуру;
• приборы учета воды;
• фильтры;
• фитинги (переходники, водорозетки, уголки и муфты)
• обратные и редуцирующие клапаны;
• канализационный коллектор;
• подвод к полотенцесушителю.

Чтобы схема разводки была точной, нужно четко представлять место установки и количество необходимых сантехнических приборов

Разработку схемы начинаем с составления точного плана помещения. На нем в соответствующем масштабе указываем расположение всех сантехнических устройств, мебели и бытовой техники. Тщательно продумываем расстановку, чтобы осталось достаточное количество места на свободное пользование оборудованием.

Двери тоже должны свободно открываться. На схеме показываем размеры всех элементов, так будет проще рассчитать количество труб, необходимых для создания инженерных коммуникаций.

Важный момент: если ванная комната и туалет раздельные, разводку в них выполняем одновременно, поскольку эти помещения будут подключены к единой системе.

После того, как мы определились с количеством и местоположением сантехнического оборудования, приступаем к планированию разводки. Для этого вычерчиваем на нашей схеме расположение подводящих воду и канализационных труб. В процессе планирования стараемся придерживаться следующих правил:

• Трубы не должны пересекаться. Это возможно только тогда, когда по-другому сделать разводку не удается.
• Должен быть организован свободный доступ к участкам подключения сантехнического оборудования и приборам учета.
• Канализационные и водопроводные трубы желательно размещать вблизи друг от друга. В этом случае их впоследствии легко можно будет закрыть общим коробом.
• Число соединений необходимо минимизировать.
• Соединительные муфты и трубы должны быть однородными, то есть выполненными из одного материала.
• По возможности трубопроводы следует теплоизолировать, так на них не будет оседать конденсат.

Специалисты советуют не усложнять разводку и выполнять ее предельно просто. Все основные трубы оптимально прокладывать понизу, над полом. От них перпендикулярно вверх через тройники следует монтировать водопроводные отводы.

При укладке канализационных отводов нужно иметь в виду, что они могут и не иметь вертикальной части. Такая деталь будет представлять собой стандартный канализационный тройник, в который направляется гибкий шланг.

После того, как мы обозначили на схеме все трубопроводы и участки их соединений, можно подсчитать длину необходимых для обустройства разводки элементов и количество дополнительных деталей.

Разводка труб в ванной на два смесителя. Разводка труб в ванной: схемы подключения сантехники, этапы монтажа

Выполнить разводку труб ванной комнате под силу выполнить каждому владельцу квартиры или частного дома. Для этого необходимо выбрать схему разводки труб, подобрать материалы. Как правильно это сделать вы узнаете в этой статье.

С чего начать

Разводку труб коммуникаций в ванной комнате стоит попробовать выполнить своими руками. До начала работы следует выполнить простую схему. На схеме размечаются требуемые для монтажа сантехнические приборы, учитываются виды материала для устройства трубопроводов коммуникаций, определяются приемлемые виды разводки.

Таким образом, можно определить требуемый объем для материалов, приборов, нужное количество крепежных элементов. Главное, можно хотя-бы примерно определить и стоимость всей работы.

Стоимость является, пожалуй, самым основным моментом при выполнении предварительных подсчетов и разумно увеличить расходы примерно на 5-10%, так как почти всегда что-то не будет учтено, а что-то из материала уйдет в брак.

Типы разводки инженерных коммуникаций

Существует два вида разводки:

• последовательная;
• коллекторная.

Оба типа разводки имеют свои плюсы и минусы.
Отметим, что последовательная разводка применяется в зданиях с малым количеством сантехнических приборов (4-5 точки), но значительно дешевле при устройстве. Подходит для стандартной квартиры или небольшой ванной комнаты в частном доме.

Для зданий большой площади, с большим количеством используемых сантехприборов выполняется коллекторная разводка труб (более 5 точек и при дальнем расположении приборов друг от друга). Удобный тип разводки, но значительно дороже обходится, чем последовательный тип монтажа.

Рассмотрим кратко оба типа разводки труб в ванной комнате.

Разводка последовательного типа

Типовым видом подключения сантехприборов можно считать их последовательное подключение в таком порядке:

• унитаз;
• раковина;
• ванна (душевая кабина).

В наше время почти всегда подключается стиральная машина . Также можно подключить биде. Для обеспечения горячей водой, используется электрический бойлер. Удобно, при наличии места, выполнить установку бойлера тоже в ванной комнате.

Коллекторный тип разводки

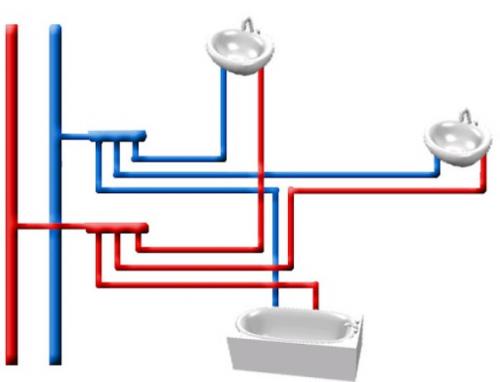

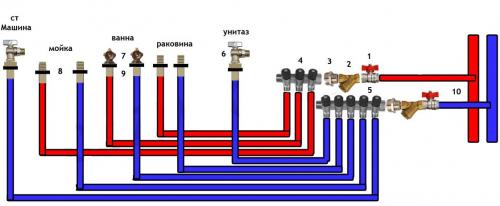

От стояков водоснабжения выполняется установка коллекторов (горячее и холодное водоснабжение). Диаметр каждого коллектора должен быть равен сумме диаметров подводящих труб к сантехприборам.

Коллекторы лучше приобретать в собранном виде для нужного количества монтируемых приборов, можно приобрести коллектор и с дополнительным отводом на перспективу увеличения точек потребления.

При коллекторном подключении каждый прибор подключен отдельно к водопроводу. Пи таком подключении сохраняется давление воды для всех точек.

Способы монтажа водопроводных труб

Имеется два способа монтажа труб в ванной комнате:

• открытый;
• закрытый.

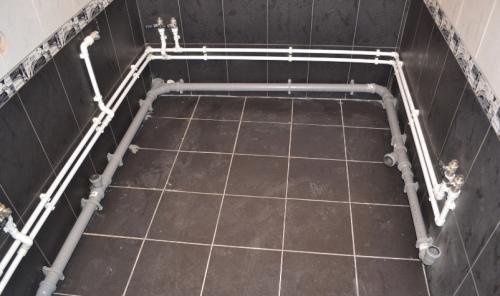

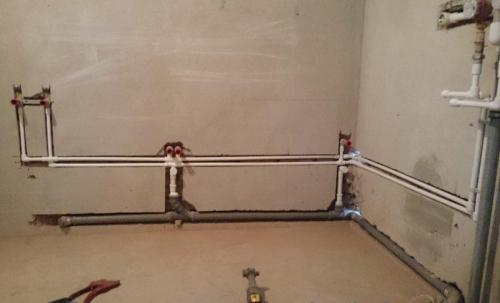

Открытый способ прокладки труб более простой. Он имеет положительный момент в том, что можно выполнить работу после завершения отделки ванной комнаты, но несколько уступает закрытому способу монтажа труб по внешнему виду.

Коммуникации монтируются в данном случае с креплением к полу и стенам. Положительным моментом открытого способа является доступность к коммуникациям для ремонта.

Закрытый способ прокладки труб коммуникаций более трудоемкий и затратный. Приходится устраивать штробы в стенах и затем прятать коммуникации. При креплении по поверхности стены (обычно по несущим стенам) требуется устройство различных декоративных фальш-панелей.

Закрытый способ прокладки имеет лучший внешний вид, коммуникации скрыты, доступны взгляду только отдельные точки соединения с сантехприборами. Отрицательным моментом можно считать трудную доступность к коммуникациям в случае ремонта, особенно если монтаж устроен в штробах.

Схемы разводки санузла

Для составления плана разводки труб водоснабжения в ванной и туалете необходимо выполнить следующее:

1. Определяются габариты ванной комнаты и туалета.
2. Указываются места расположения трубопроводов подключения к наружным или общедомовым коммуникациям, места расположения сантехнический приборов в помещении.
3. Указываются точки расположения запорной арматуры.
4. Определяются точки подключения счетчиков холодного и горячего водоснабжения.
5. Определяется количество и места расположения фитингов.
6. Указывается место установки фильтров для воды.

Монтаж отопления в ванной составляется отдельно. Это обычно устройство полотенцесушителя и иногда подключение радиатора отопления . В последнее время предпочтение часто отдается теплым полам в ванной комнате и туалете.

При составлении схемы, необходимо сразу понимать, что между трубами различных коммуникаций должно быть не менее 100 мм, т.е. трубопроводы не должны соприкасаться между собой.

Разводка труб в ванной размеры. Расчет сантехнических систем

Перед тем как сделать разводку воды в туалете и ванной комнате, я не забыл, что нужно сначала определиться с параметрами труб. В частности, пришлось вычислить требуемый диаметр трубопроводов, по которым поступает холодная и горячая вода, а также отводятся нечистоты. Во время расчета я еще определился с числом необходимых фитингов, длиной труб, под каким уклоном они будут смонтированы. При этом учитывал вид устанавливаемых сантехнических приборов и количество воды, которое требуется для их работы.

На заметку!

Каждый сантехнический прибор потребляет конкретный объем воды. Чтобы проще выполнить вычисления, я использовал в расчетах условную единицу. Ведь она позволяет обозначить определенное количество воды без привязки к конкретным цифрам.

Потребление воды сантехническими приборами

Источник makipa.ru

Итак, при расчетах я учел следующее водопотребление:

• умывальник-раковина – 1 условная единица;
• унитаз – 3 условных единицы;
• душ и стандартная ванна – 2 условных единицы;
• стиральная автоматическая машинка – 3 условных единицы.

Из-за небольшого водопотребления каждого устанавливаемого сантехнического оборудования и подключаемой бытовой техники получилась схема разводки труб водоснабжения в ванной и туалете, состоящая из трубопроводов 1/2 дюйма. Это минимально допустимый и распространенный диаметр. Если бы я выбрал трубы меньшего сечения, тогда стиральная машинка не могла бы нормально работать, а ванна долго бы наполнялась.

Схема разводки водоснабжения из труб диаметром 1/2 дюйма

Источник odstroy.ru

Разводка канализации в ванной комнате и туалете осуществлялась с соблюдением других требований, а именно:

• Когда диаметр канализации равен 1 1/4 дюйма, тогда труба пропускает только одну условную единицу стока. При этом наибольшая длина горизонтально расположенного участка трубопровода без вентиляции составляет 700 мм. В то же время максимальное сечение у вытяжной трубы должно быть 1 1/4 дюйма.
• Когда у канализации диаметр 1 1/2 дюйма, тогда система сможет отвести две условных единицы нечистот. При этом наибольшая протяженность горизонтально расположенного канализационного участка без вентиляции может составлять 1000 мм. В то же время вытяжную трубу монтируют с максимальным сечением 1 1/2 дюйма.
• Когда у системы канализации диаметр равен 2 дюймам, тогда через нее сможет пройти две условных единицы нечистот, а наибольшая длина участка без вентиляции, который расположен горизонтально, должна быть не более 1550 мм. При этом вытяжку делают из трубы диаметром максимум 1 1/2 дюйма.

Диаметры труб для канализации

Источник metallsantehgroup.ru

• Когда у канализационной трубы диаметр равен 3 дюймам, тогда через нее пройдет максимум 20 условных единиц стоков. При этом наибольшая протяженность горизонтально расположенного не вентилируемого канализационного отвода составит 2000 мм. В то же время диаметр вытяжной канализации будет равен максимум 2 дюймам.
• Когда канализация имеет диаметр 4 дюйма, тогда через нее сможет пройти максимум 150 условных единиц нечистот. При этом длина не вентилируемого канализационного участка будет составлять максимум 3000 мм, а диаметр вытяжной трубы должен быть равен 3 дюймам.

На заметку!

Выполненная разводка сантехники в доме после правильно проведенного расчета обеспечила нормальную и стабильную работу подключенных приборов. При этом советую делать небольшой запас, когда рассчитывается объем потребляемой воды и нечистот. Это необходимо, чтобы была возможность в будущем при необходимости подключить дополнительное оборудование.

Источник: https://avtonomnoe-vodosnabzhenie.aystroika.info/novosti/razvodka-santehniki-v-vannoy-vidy-i-sposoby-razvodki-trub-v-vannoy-komnate

Разводка труб в ванной с водонагревателем. Типы разводки инженерных коммуникаций + видео обзор

Перед началом проектированием разводки полипропиленовых труб в ванной и туалете, нужно ознакомиться с возможными вариантами. Технология в корне меняется, равно и в случаях с металлом и металлопластиком. В любом случае различают два типа монтируемых сантехнических конструкций трубопроводов водяного снабжения.

Разводка последовательного типа

Это самый экономичный способ организовать подачу воды. Технология предполагает протяжку отвода от горячего или холодного стояка к ближайшему потребителю. От него через тройник трубопровод идет к следующему прибору, и так далее до самого дальнего. Система надежна, но такую разводку труб используют там, где нет необходимости подсоединять большое количество точек потребления.

Среди плюсов нужно отметить простоту монтажа, легкость проектирования, малый расход материалов. Разводка будет эффективной в совмещенных санузлах. Но если подсоединить много приборов, и включить их одновременно, напор может упасть настолько, что его будет недостаточно для безопасной эксплуатации, например, стиральной машины. В остальном последовательное подключение эффективно.

Коллекторный тип разводки

При этой схеме предполагается, что магистраль имеет столько же отводов, сколько точек расхода воды будет подключено к стояку. Материалов придется израсходовать больше, процесс монтажа трудоемкий. Но все это перекрывают плюсы, которыми обладает такая разводка труб. При необходимости можно отключить одного потребителя, оставив работать остальные.

Из плюсов, давление распределяется равномерно, даже если включить все краны, бытовую технику, напор останется мощным. Можно отключать ненужную, редко используемую технику, снимать и ремонтировать ее, производить подключение поэтапно. В последнем случае на этапе проектировки нужно запланировать необходимое количество отводов.

Разводка труб в ванной поверх плитки. Как расположены трубы, и какие их них можно спрятать

В ванной комнате находится три вида коммуникаций:

• Водопроводные трубы горячей и холодной воды с разводками.
• Линия канализации.
• Элементы отопления в виде радиатора определенного типа, полотенцесушитель.

Стояк в шкафу с функциональными полками Источник design-homes.ru

Далеко не каждую из вышеперечисленных труб можно легко спрятать в стену, даже если планировка помещения позволяет это сделать, а у вас есть время и средства на полноценное переустройство. Например, трубы из металла и чугуна (холодная вода, канализация) склонны покрываться конденсатом, и для них важна циркуляция воздуха, способная снижать влажность.

Подобная проблема отсутствует в современных частных домах, где коллектор сразу планируют в специальном шкафу, выделяют под него нишу или даже отдельное помещение. В многоэтажных домах современной постройки коммуникации нередко выводятся в отдельные шахты. Решать, как спрятать коммуникации в ванной, чаще всего приходится в домах старой постройки, где все трубы и стояки находятся на виду.

Способы маскировки

Спрятать систему коммуникаций можно разными способами; подходящий выбирают, опираясь на следующие факторы:

• Расположение и размер труб, как они направлены (вертикально, горизонтально).
• Особенности помещения.
• Место установки кранов, соединений и вспомогательных приборов.
• Взаимное расположение разных систем.

Хозяйственный шкаф для коллектора с системой Источник pinimg.com

Идеально, когда трубы находятся в нише или за небольшим выступом. В таком случае рациональным вариантом будет установка съемной секции, а бюджетным – закрепление клеенчатой шторы с горизонтальной рейкой по низу. Но, даже если не повезло с планировкой, существует много других способов маскировки. Одни из них простые, с минимальными затратами, другие более сложные, требующие наличия инструментов и некоторого (хотя бы минимального) опыта в строительных работах.

Правильная разводка труб в ванной и туалете. Схемы для разводки труб водоснабжения в ванной и туалете

Правильно выполнить монтаж разводки труб в ванной и туалете по силам каждому владельцу квартиры. С выбором материалов и со сборкой не возникнет сложностей. Для этого надо знать принципы работы разводки, ее типы и особенности.

Особенности ввода коммуникаций в квартиру

Разводка по квартире служит одновременно для подачи/перекрытия, очистки, отслеживания протеканий, распределения воды между потребителями и выполнения других функций, зависящих от потребностей владельца жилья. Разводка труб также применима и для канализации.

В начале системы должен быть кран, которым открывают ток воды или перекрывают его в случае возникновения аварийной ситуации.

Если в старой конструкции использовался вентиль, то его лучше заменить на новый шаровый кран.

Открывать и перекрывать воду следует плавным поворотом рычага, иначе можно вызвать гидравлический удар, от которого повреждается сантехника.

После аварийного крана рекомендуется установить защиту от протечек с автоматической запорной арматурой. Дальше стоит провести очистку воды с помощью фильтра. Лучше устанавливать самопромывающиеся модели. Фильтр не пропустит грубые примеси, содержащиеся в воде, что продлит срок работы сантехнического оборудования.

В разводку можно устанавливать необязательные приборы. К таковым относятся редукторы, манометры и счетчики. Схема разводки имеет две разновидности.

Типы разводки инженерных коммуникаций

Самыми популярными видами разводки труб водоснабжения в ванной и туалете являются:

• последовательная;
• коллекторная.

Первый вариант лучше всего подойдет для жилья с небольшой протяженностью водопровода и малым количеством подключения точек водоразбора. Второй применяют в квартирах с большой жилой площадью и множеством сантехнических приборов, он отличается большой протяженностью водопроводных сетей.

Вот подробное описание каждой их них.

Разводка последовательного типа

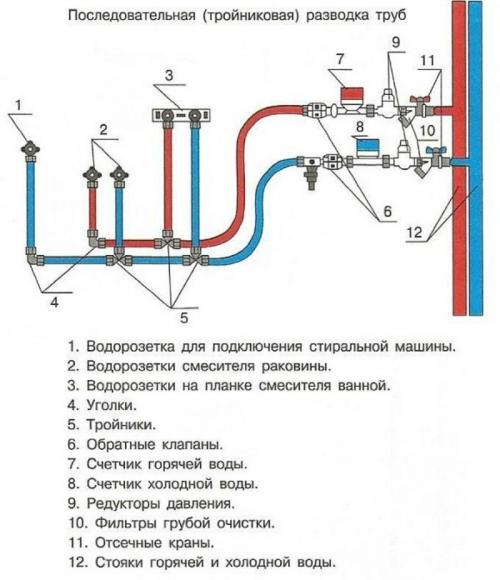

Последовательная разводка полипропиленовых труб в ванной и туалете представляет собой одну ветку трубопровода, берущую начало у отвода стояка, и соединяющую ввод с первым потребителем. От первого пользователя трубопровод идёт ко второму и так до последней точки. Все потребители подключаются через тройники, устанавливаемые в местах разбора воды.

Эффективна такая разводка только в малогабаритных квартирах.

Если протяженность сети большая, и на ней размещается много потребителей, то при одновременном их подключении напор будет слабым.

Принцип работы последовательной разводки не позволяет перекрыть воду на одном приборе. Для ремонта или замены отдельных элементов потребуется отключать всю ветку с помощью аварийного крана на вводе. Несмотря на этот недостаток, последовательную разводку продолжают широко использовать.

Ее преимуществом является простота сборки – элементы монтируются по одной линии трубопровода.

Стоимость материала и сборки невысока, метраж труб минимальный.

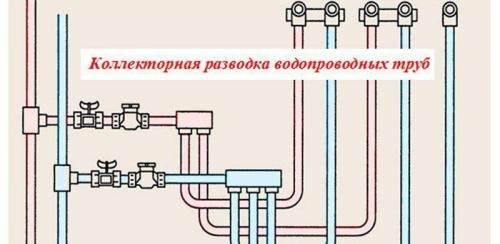

Схема коллекторной разводки сложнее.

Коллекторный тип разводки

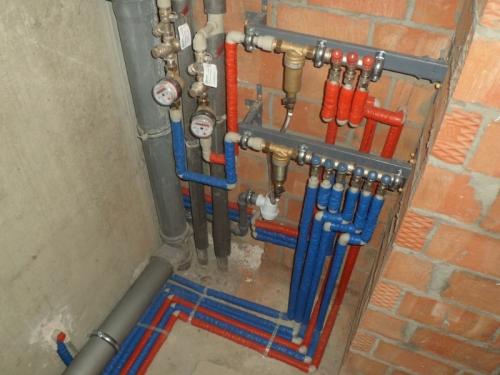

Сложность коллекторной разводки связана с необходимостью прокладки труб от ввода стояка до каждого места разбора воды. Такое подключение обеспечивает коллектор – устройство, предназначенное для распределения воды одновременно по нескольким направлениям. Эта особенность обеспечивает одинаковое давление на каждой точке водоразбора. Некоторые модели коллекторов продают с уже установленными запорными кранами.
