Водопровод в частном доме своими руками. Схема водопровода в частном доме
Не стоит пренебрегать таким важным моментом, как составление схемы водопровода. Не придумывайте себе оправданий: да мне только в кухню завести и в ванную. Сразу, как только решили сделать водопровод в частном доме, нарисуйте схему его прокладки по дому, учитывая все элементы: потребители воды, коллекторы, бойлер, фильтры и насос. Обозначьте расположение всех элементов и путь прокладки труб по дому. Желательно нанести на схему расстояния. Это значительно облегчит задачу расчета количества труб для водопровода.
Схему прокладки труб можно выполнить двумя способами:
- Последовательное подключение потребителей.
- Коллекторное соединение.
Последовательное подключение подойдет только для маленького дачного домика с малым количеством потребителей воды, где проживает 1 – 2 человека. Для полноценных загородных домов и коттеджей с постоянным проживанием подобная система не подойдет. Заключается она в следующем: вода идет по основному трубопроводу по всему дому, возле каждого водопотребителя ставится тройник с отводом в его сторону. Получается, что если использовать сразу несколько потребителей одновременно, на самом удаленном из них будет очень низкое давление, не способное удовлетворить потребности.
Коллекторное подключение заключается в отведении отдельных труб от общего коллектора к каждому потребителю отдельно. Это обеспечивает практически одинаковое давление в каждой точке дома. Безусловно, некие потери давления все же будут, связанные с удаленностью от насосной станции, но эти потери намного меньше, чем при последовательном подключении.
Выбор коллекторной системы разводки значительно увеличивает стоимость водопровода в частном доме. В основном, за счет большего количества труб. Но это того стоит. Далее мы будем рассматривать именно коллекторную систему.
Любая схема водоснабжения частного дома состоит из таких элементов:
- Источник водозабора (скважина, колодец).
- Насосная станция. От источника воды прокладывается в земле труба и подводится к насосу. Перед подключением ее к насосу должен стоять обратный клапан, чтобы вода не возвращалась обратно.
- Гидроаккумулятор, в который накачивается вода.
- После гидроаккумулятора на выводящей трубе имеет смысл поставить тройник с запорным краном. Одна труба пойдет для домашних нужд, а другая – для технических (огород, сад, мойка автомобиля и т.д.).
- Труба с водой для домашних нужд подключается к системе водоочистки и водоподготовки, так как вода из подземного источника может содержать вредные примеси.
- После фильтрующих систем монтируется тройник с разделением на холодную воду и на будущую горячую.
- Труба с холодной водой подключается к коллектору для холодной воды. Здесь устанавливаются запорные краны на каждую линию, которая будет идти к своему потребителю.
- Труба для горячей воды подключается к водонагревателю.
- Труба с горячей водой из водонагревателя подключается к коллектору с горячей водой, от которого расходятся трубы по всему дому.
Вода в частном доме без водопровода. Схема подачи воды в частный дом, проектирование водоснабжения
начинается с составления проекта. На данном этапе необходимо учитывать, какой вид будет выбран, периодичность использования, а также источник воды, количество точек водоотдачи и применяемое оборудование.
Схема водоснабжения будет принципиально отличаться, в зависимости от того, какое насосное оборудование выбрано для использования. Например, это может быть погружной насос, который погружается в воду и оснащен специальной автоматикой. Второй вариант – насосная станция или поверхностный насос. Чаще всего устанавливается в доме, подсобном помещении или кессоне. Третий вариант – использование гидроаккумуляторов.
Последний вариант считается наиболее предпочтительным, так как позволяет значительно уменьшить количество включений-выключений насосного оборудования, не допускать гидроударов, тем самым существенно продлевая срок службы.
Какие факторы надо учитывать при проектировании
Немаловажную роль играют способы очистки и фильтрации воды, которые планируется применять. Это может быть простое обустройство фильтровального слоя на дне скважины и использование простых фильтров, а может установка фильтровальных систем.
Еще одним важным фактором, который обязательно следует учитывать при составлении схемы водоснабжения частного дома – каким образом будет осуществляться подача горячей воды.
Кроме этого обязательно учитывают глубину залегания труб водопровода, что зависит от глубины промерзания грунта в конкретном регионе.
Менее затратным вариантом реализации автономного водоснабжения в частный дом является подача воды из колодца. Обусловлено это меньшей стоимостью работ по рытью колодца, продолжительным сроком его службы. Возможностью использования менее дорогостоящего насосного оборудования.
Схемы подключения
Наиболее распространенная схема водоснабжения – с последовательным подключением. Особенно актуально для помещений с небольшим количеством приборов и оборудования, которое работает от системы водоснабжения. Основными плюсами такого варианта являются простота проведения монтажных работ, относительно небольшой расход труб и фитингов. Минусами является уменьшение давления в трубопроводе, в конечных точках, сложность определить место протечки, нельзя отключать отдельную трубу.
Альтернативой последовательной схеме является коллекторное подключение. Главным достоинствами является эстетичность (скрытая прокладка), высокая надежность, что обусловлено минимальным количеством соединений, плюс простой и легкий доступ к ним. Кроме этого, такая система монтажа дает возможность регулировки отдельно каждого элемента системы и сантехнического прибора. Недостатки – более дорогая стоимость работ и необходимость использования большего количества труб и комплектующих.
Особенности горячего водоснабжения частного дома
Для того, чтобы организовать горячее водоснабжение частного дома используют электрические бойлеры, газовые колонки, и котлы на твердом или жидком топливе. Каждый из этих вариантов имеет свои особенности, плюсы и минусы. В последнее время все более популярными становятся твердотопливные котлы на пеллетах, шелухе, опилках и прочих отходах деревообрабатывающего или бумажного производства.
Водоснабжение частного дома от центрального водопровода. Какие этапы вам предстоит пройти?
Для создания водопровода в частном доме самый первый вопрос, который необходимо решить – это выбор источника воды . Тут можно воспользоваться разными вариантами. Некоторые качают воду из колодца, другие пользуются скважинами. Но если в поселке существует нормально работающий центральный водопровод, то лучше подключиться к нему.
А в чем преимущество использования такого источника воды:
- Вы экономите деньги на поиски водоносного слоя и на бурении скважины (или рытье колодца). Конечно, и за подключение к центральному водопроводу нужно заплатить, но расходы в этом случае будут намного ниже.
- Вам будет поставляться вода соответствующая требованиям санитарной службы. Конечно, это утверждение может быть верным, если эксплуатирующая систему компания выполняет все нормы.
Но само подключение частного дома к системе центрального водопровода потребует от вас неких усилий. Сам процесс проводки воды в дом происходит в несколько этапов:
- Первым делом необходимо связаться с владельцем или обслуживающей компанией центрального водопровода. Нужно получить у них разрешение на врезку. Как правило, они не бывают против, ведь у них появляется новый клиент. Но если давление маленькое, то могут и отказать;
- Далее, узнайте, есть ли на пути от водопровода до вашего участка еще какие-либо подземные коммуникации. Если это так, то необходимо получить разрешение и у их владельца;
- Водоканал должен составить проект подключения. Также его специалисты делают врезку. Самостоятельно выполнять эти работы запрещено;
- После этого можно приступать к рытью траншеи от вашего частного дома до точки врезки в центральный водопровод;
- Далее, проводится подключение и прокладка всех труб
Самые большие трудности могут возникнуть при прохождении всех бюрократических процедур . Чиновники любят показать свою важность. Но в последнее время с этим стало попроще. Сегодня всегда есть возможность (через различные интернет-приемные) подать жалобу на возникшую проволочку.
Водопровод в частном доме из скважины. Водопровод на дачном участке от скважины своими руками 5 3
Обеспечение частного дома или дачного участка водой – один из основных аспектов комфортной жизни человека. Полноценное водоснабжение и правильное водоотведение позволяют решить ряд бытовых вопросов, а также дают возможность использовать все блага цивилизации: стиральную и посудомоечную машинку, различную сантехнику.
Наиболее распространенный способ водоснабжения – подача воды из скважины. Рассмотрим основные этапы обустройства водоснабжения дома и практические рекомендации, обеспечивающие надежность и стабильность работы водопроводной системы.
Скважина на приусадебном участке – достоинства автономного водоснабжения
Для водоснабжения частного дома могут использоваться различные источники водозабора: централизованный водопровод, колодец или скважина.
Водоснабжение частного дома из скважины имеет некоторые преимущества:
- Автономность подачи воды. Контроль над объемами водоснабжения домовладелец устанавливает самостоятельно.
- Высокое качество и экологичность воды. Простая и артезианская скважина имеет достаточную глубину, поэтому вода из них не содержит вредных соединений и примесей.
- Экономическая эффективность. Конечно, бурение скважины и проведение водопровода к дому – удовольствие не дешевое, но со временем, эти расходы окупаются, так как отсутствуют коммунальные платежи за использованные кубометры воды.
Первым делом необходимо определиться с типом скважины: «песчаная» или артезианская.

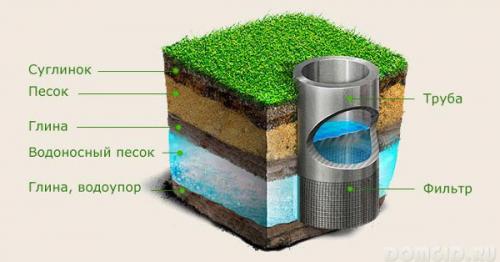

«Песчаная» скважина имеет глубину 40-50 метров – до верхних водоносных слоев песчаного горизонта. Если попасть на русло подземной реки, то уровень бурения скважины можно сократить и до 15 метров.
Достоинства скважины «на песок»:
- качество воды лучше, чем в колодце или централизованной магистрали;
- скорость обустройства скважины (2-3 дня);
- пробурить скважину можно без привлечения специальной техники.
Недостатки «песчаной» скважины:
- невысокая производительность – около 1,5 м3/час;
- срок эксплуатации – до 10 лет;
- вода может содержать примеси;
- нуждается в периодической прокачке.
❝«Песчаная» скважина подойдет для сезонного водоснабжения дачи, для коттеджа или частного дома лучше обустраивать артезианскую скважину❞
Глубина артезианской скважины может достигать 200 метров – затрагивает водоносный слой известковых пород. Бурение артезианской скважины надо обязательно согласовать, так как известковый водоносный слой считается стратегическим запасом государства.
Достоинства артезианской скважины:
- высокая производительность – около 10 м3/час;
- неограниченный запас известковых вод;
- срок эксплуатации – около 50 лет;
- высокое качество воды;
- вода подается под большим давлением.
Недостатки артезианской скважины:
- необходимость согласования проекта и получения разрешительных документов;
- высокая стоимость бурения скважины (работы должны выполняться специализированной компанией).
Схема автономного водоснабжения: основные элементы системы
Каким бы ни был источник автономного водоснабжения частного дома, необходимо создать схему с указанием всех основных элементов системы и материалов, используемых для прокладки водопровода.

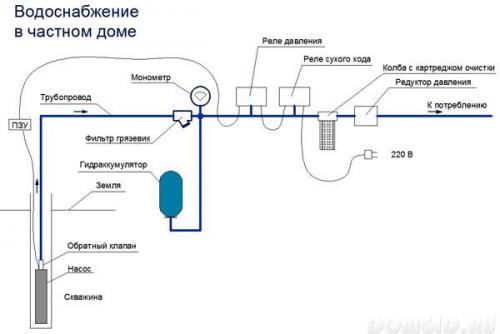

Схема водоснабжения частного дома включает следующие элементы.
- Скважина – источник воды.

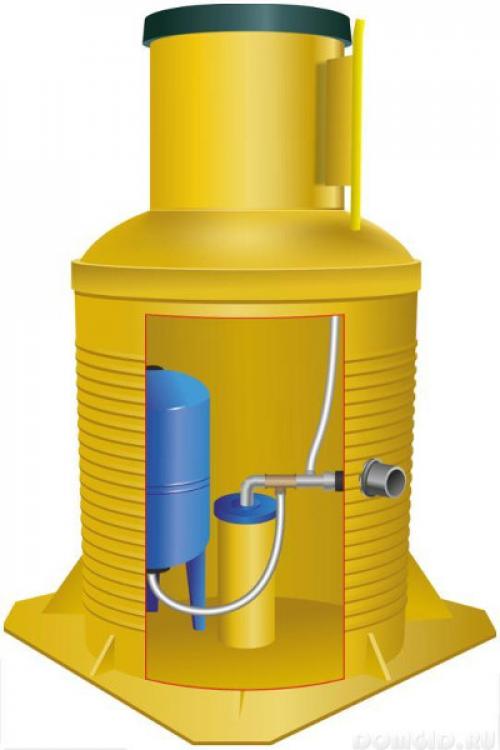

- Кессон – вспомогательное помещение скважины (пластиковая или металлическая бочка). Защищает устье от грунтовых вод, осадков и обеспечивает нормальную температуру в скважине.
- Автономная насосная станция или глубинный насос для забора воды из скважины.
- Обратный клапан препятствует движению воды в обратном направлении.

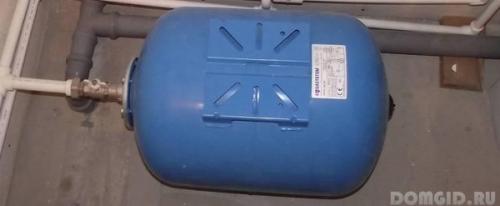

- Гидроаккумулятор (гидробак) накапливает определенное количество воды и поддерживает давление в системе. Именно из гидробака вода поступает к точкам водозабора.
- Водоочистные фильтры:
- фильтр-грязевик не пропускает крупную крошку в гидроаккумуллятор (если источник воды – артезианская скважина, то можно не устанавливать такой фильтр);
- фильтр с картриджем очистки – механическая очистка от мелких примесей глины, песка, ржавчины и грязи.
Устройство водопроводной системы частного дома можно разделить на три блока:
- Система водозабора.
- Дворовая магистраль.
- Внутридомовой водопровод.
Водопровод в частном доме из колодца. Прокладка коммуникаций к колодцу

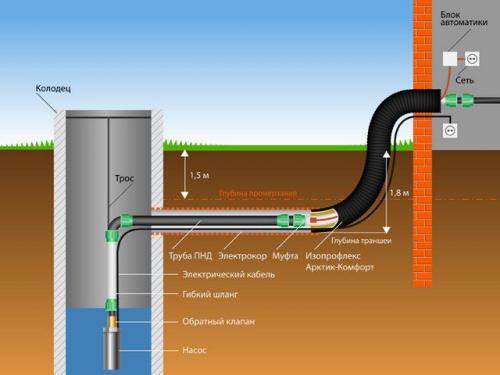

Примерная общая схема водопровода от колодца к дому
После гидроизоляции колодца изнутри и снаружи не стоит торопится засыпать грунт на место – прежде нужно уложить трубы и сделать для них врезку через стенку.
- Водопровод от колодца к дому следует заглублять ниже уровня промерзания почвы (эту величину можно легко уточнить в любой местной строительной организации). Траншея роется с учетом того, что на ее дно будет засыпаться песчано-гравийная подушка примерно 100 мм высотой.

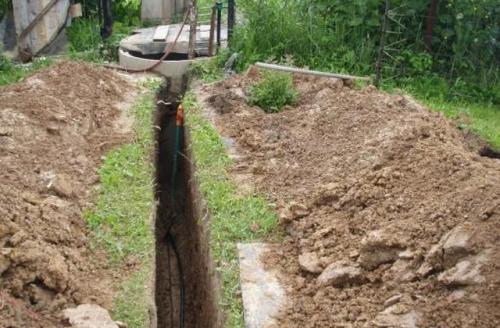

Траншея должна быть в глубину ниже уровня промерзания грунта
- Наверное, никто уже в наше время не применяет для подобных водопроводов металлические трубы. Самое оптимальное решение – полиэтиленовые трубы (ПНД). Для гарантированного снабжения всего дома лучше использовать трубу диаметром 32 мм. В продаже на них всегда есть широчайший ассортимент арматуры – фитингов, тройников, отводов, переходов и т.п . Компрессионные фитинговые соединения предельно упрощают работу – не требуется вообще никакого дополнительного оборудования.

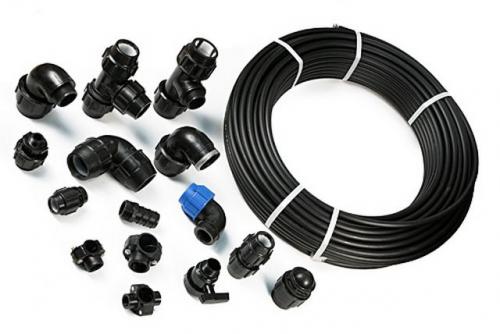

ПНД-трубы и разнообразие арматурных изделий для них
- Бывалые мастера советуют: ПНД труба стоит недорого, поэтому при прокладке водопровода от колодца к дому имеет смысл уложить не одну, а две линии. Одна из них будет основной, а вторая – просто находится в резерве на случай какого-либо чрезвычайного происшествия. Этот предусмотрительный ход избавит в этом случае от трудоемких работ по замене вышедшей из строя магистрали.
Такой утепленный канал обезопасит трубу от промерзания
- Неразумно выкладывать трубу просто на грунт – ей необходимо создать дополнительную механическую защиту. Для этого можно использовать технические полиэтиленовые трубы большего диаметра , либо полимерные гофротрубы , с утеплителем или без него.
Можно для дополнительного утепления использовать блоки пенополистирола
- Если труба гарантированно размещается ниже уровня промерзания земли, то особого утепления она и не требует. Однако, лучше все же перед засыпкой траншеи грунтом проложить сверху труб слой пенополистирола – это обезопасит их в особо сильные, аномальные морозы.
- « Слабым» местом могут быть участки подъема труб к поверхности, прохождения ими цоколя или неотапливаемого подвала. Здесь, вероятно, следует предусмотреть подогрев водопровода и его усиленную изоляцию, о чем подробно рассказано в специальной статье нашего портала .
- Организуется проход трубы через стенку колодца – на том же уровне, где проложен трубопровод . Этот узел ни в коем случае нельзя размещать на стыке колец – при бурении отверстий край кольца может потрескаться или даже разрушиться. Самым оптимальным вариантом будет установить в проделанное отверстие резьбовой сгон Ø 1 ″.
Проход трубы через стенку колодца
Пространство между ним и стенками отверстия заполняется пластичным герметизирующим составом (например, гидроизоляционной мастикой с армирующими волокнами). Этим же составом обильно промазываются стенки кольца снаружи и изнутри около отверстия. Затем одеваются с обеих сторон широкие резиновые прокладки, шайбы большого диаметра, а затем сгон фиксируется гайками.
- На резьбовую часть сгона снаружи «запаковывается» фитинг, к которому присоединяется подводимая к колодцу ПНД-труба. С внутренней части колодца на фитинге лучше закрепить тройник. На горизонтальный вывод его советуют установить кран, который позволит сливать воду из домашней системы водопровода, если дом длительное время не будет эксплуатироваться. К выходу тройника, смотрящему вниз, «пакуется» фитинг, к которому будет присоединен отрезок вертикальной трубы для забора воды из колодца или для соединения с погружным насосом.
Вот теперь можно завершить работы по гидроизоляции и утеплению колодца.
