Скважина с тонкой трубой. Принцип работы абиссинки

Скважина с тонкой трубой. Принцип работы абиссинки

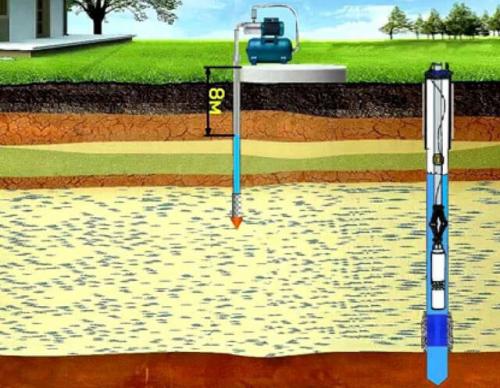

Абиссинский колодец является упрощенной разновидностью скважины, которая извлекает воду из проходящего сверху первого или второго водоносного горизонта. Устроена абиссинская скважина очень просто. Главным элементом конструкции является колонна с набором газоводопроводных труб из стали, которые соединены между собой. На конце колонны имеется простейший фильтр и металлическая насадка. Выработка внешне очень похожа на известный инструмент портного – иглу. Ее так и называют – скважина игла.

Чаще всего для погружения колонны в толщу земли применяется банальное забивание, именно так обустраивают абиссинские колодцы сельские шабашники. Забивание производится до погружения наконечника внутрь водоносного слоя. Для частичного заглубления применяется шнековое бурение, однако аренда ручной или механической установки на порядок увеличивает расходы на проведение работ. Впервые использование абиссинской скважины зафиксировано во время колониального конфликта между Великобританией и Эфиопией в 1867-68 годах. Автором изобретение стал инженер из США Нортон, таким образом была решена проблема обеспечения английских подразделений водой во время военных действий в пустыне.

Конструкция, обеспечивающая подачу живительной влаги на поверхность земли, монтировалась в короткий промежуток времени. По мере передвижения войск, скважину иглу можно было быстро собирать и передвигать на место нового привала. Гидротехнические сооружения данного типа отличались мобильностью, дешевизной и простотой устройства. Именно эти характеристики способствовали большой популярности абиссинок в среде военных, путешественников и геологов.

В Россию эта необычная идея перекочевала практически сразу по завершению конфликта в Эфиопии. Эту конструкцию для подачи воды с небольшой глубины описал К. И. Маслянников в своей книге о революционных на то время гидротехнических сооружениях. Первые пять пробных абиссинских скважин были пробиты недалеко от Царского Села. Две из них смогли предоставить пригодную для употребления воду. Остальные колонны застряли в известняке, так и не достигнув водоносного слоя. Подача воды из скважины абиссинского колодца осуществлялась со скоростью 10 л/минуту. Мутная жижа, которая шла в начале, примерно через 30 минут становилась прозрачной и чистой водой.

С помощью скважины иглы можно преодолеть только начальные водоносные горизонты, находящиеся у поверхности. Как следствие, полученная таким образом вода обычно применяется в технических целях – полив огорода, уборка территории, замешивание различных строительных растворов и т.п. Чтобы довести качество воды до возможности использования ее для питья и готовки еды, в состав колонны вводят систему грубых и тонких фильтров, которые очищают воду от различных механических и химических примесей.

Как качать воду из реки. Источник воды и категории насоса для полива

При поливе из емкостей и бочек задача становится еще более интересной. Вода в этом случае тоже не чистая, так что подходят дренажные насосы, но не любые, а самые маломощные. Все дело в объеме воды, которая может содержаться в бочке. При большой производительности 200 литров воды насос средней мощности откачает за 1-3 минуты. Полить за это время вы успеете совсем немного, а воды уже нет. Потому и лучшие в данном случае самые маломощные (они по совместительству и самые дешевые). Только при покупке обратите внимание, чтобы насос шел с поплавковым датчиком уровня воды. Если воды останется совсем мало, этот датчик отключит питание.

Некоторые фирмы выпускают специальные насосы для бочек. Они как раз и отличаются небольшой производительностью и способностью качать загрязненную воду, имеют небольшие габариты и вес, но по цене дороже аналогичных дренажников. Зато бочковой насос для полива огорода компактный и легкий.

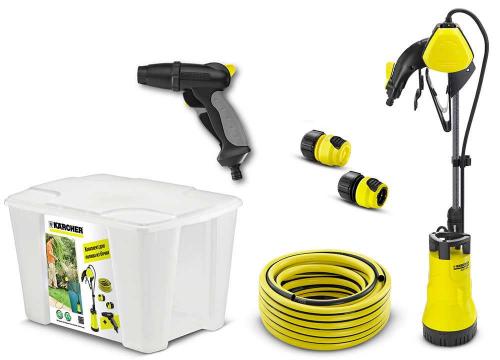

Насос для полива огорода из бочки Karcher SBP 3800 радует всем, кроме цены

Кстати, решить проблему с быстро заканчивающейся водой в бочке просто. На участке их обычно несколько. Чуть выше уровня дна можно вварить штуцера с кранами и соединить все бочки трубами. Так можно будет качать воду со всех бочек не перекладывая шланга.

На какие виды делятся

Промышленные насосы для водозаборов разделяются на три категории:

• Поверхностные . Эта группа насосов предназначается для забора воды из наземных резервуаров, пресноводных рек, из фильтрационных скважин, БОВ (блоков оборотного водоснабжения). Также оборудование востребовано при осушении участков и откачке жидкости из подтопленных помещений. Для обеспечения всасывания жидкости насос размещается в непосредственной близости от источника, устанавливаясь на поверхности земли. В зависимости от мощности модели насос может обеспечить выкачку воды с глубины 8-20 метров. Наиболее распространенным типом оборудования для водозабора из поверхностных источников являются центробежные насосы двухстороннего входа типа Д.
• Полупогружные . Оборудование представляет собой симбиоз поверхностного и погружного насоса. При его установке одна часть оборудования погружается в воду, а вторая — остается на поверхности. Полупогружные модификации применяются в том случае, если уровень воды в системе расположен низко по отношению к входу насоса двухстороннего всасывания.
• Погружные . Насосы такого типа обеспечивают подъем воды из скважин, водоемов колодцев и прочих источников. Скважинные насосы имеют многоступенчатую конструкцию и погружной, полностью герметичный двигатель. В зависимости от мощности насосное оборудование погружного типа способно обеспечивать подъем и подачу воды из скважин и других источников, расположенных на глубине 100 и более метров. Основным недостатком скважинных моделей являются сложности в установке и в обслуживании, но в случае подбора надежного оборудования и его правильной эксплуатации, насос будет характеризоваться стабильностью и безотказностью в работе в течение многих лет.

Как достать воду из скважины без насоса. Краткий обзор насосов, которым не нужна розетка

На самом деле проблема не такая уж и редкая. В российских глубинках ее давно научились решать разными способами. Кому надоело таскать воду ведрами из колодца, проявляют смекалку. Но тут нужны либо элементарные знания физики, либо финансы.

Поднять воду без насоса из колодца в принципе всегда можно. Но если есть автомобиль, то поможет его аккумулятор. Современная промышленность давно выпускает небольшие насосы для полива, работающие на постоянном токе в 12 В. Среди них даже есть с высокой производительностью. Но они стоят дорого.

Самым бюджетным вариантом считается отечественный НЦ-300. Правда его работа оставляет желать лучшего. Но для редких наездов на участок, чтобы полить грядки, его вполне достаточно. Для тех, кто решил провести на даче без электричества весь сезон, лучше добавить еще немного денег и приобрести импортный Barwig BWV 01.

У него тоже не очень большая производительность – всего 15 литров в минуту. Но он более надежен и вынослив. Правда он также, как и наша модель, погружной. И в скважину его опускать опасно. И в этом случае лучше потратиться на японскую мембранную модель SHURflo. Она поверхностного типа. А ее высокая стоимость несомненно окупится за долгие годы бесперебойной работы.

Накачать воду из колодца без электричества можно мотопомпой. Все бензиновые агрегаты поверхностные и центробежного типа. Лучшими считаются все те же японцы. Но и среди отечественных образцов можно найти довольно качественный насос за приемлемую цену. Например, Кратон-W25.

Двухтактный двигатель запускается шнуровым стартером и работает на 92-ом бензине. В бак на 0,95 л добавляется масло для бензопил и его хватает, чтобы наполнить пяти кубовую емкость буквально за полчаса. Но нужно помнить, что мотопомпу нужно регулярно обслуживать и консервировать на зиму.

Следует также упомянуть и простейший водяной насос без электричества, который приводится в движение с помощью ручной силы. Это, наверное, самый бюджетный способ решения, как поднять воду из скважины. Правда для полива всего огорода придется изрядно попотеть.

Виды ручных помп:

• Поршневая.
• Штанговая.
• Мембранная.
• Крыльчатка.
• Шиберная.

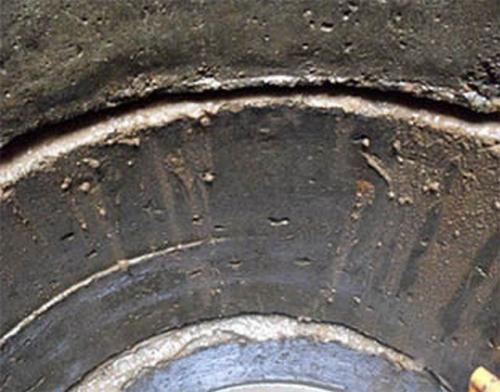

Как поднять воду из колодца. Гидроизоляция колодца

На первый взгляд это может показаться даже парадоксальным, однако колодец обязательно требует надежной гидроизоляции. Объясняется это несколькими причинами.

• Чтобы вода была чистой и пригодной для пищевого применения, следует полностью исключить попадание через стенки загрязненных грунтовых вод, расположенных намного ближе к поверхности земли, нежели сама водная линза колодца. В почвенных водах и верховодке всегда отмечается значительная концентрация разлагающейся органики, в том числе фекальных масс, попавших на землю и впитавшихся нефтепродуктов, грунтовых щелочей и солей, болезнетворных бактерий, химикатов сельскохозяйственного предназначения и т.п . Если не устранить возможные протечки такой влаги, то сам колодец очень скоро станет непригодным в качестве источника питьевой воды.

Отсутствие или непригодность гидроизоляции — причина загрязнения воды в колодце

• Гидроизоляции требуют и сами железобетонные стенки ствола колодца. Бетон кажется очень прочным, а между тем , он остаточно активно может разрушаться под действием почвенных солей и кислот. Появляется рыхлость материала, он начинает крошиться, теряет свои прочностные качества и в итоге – не может сдерживать проникновение грунтовых вод в шахту колодца.

Таким образом, гидроизоляционные работы будут направлены на создание защиты для поверхности самих бетонных колец и на герметизацию стыков между ними и технологических отверстий.

• Если колодец строится новый, то самым решением будет провести гидроизоляцию колец предварительно, еще до их установки в выкопанную шахту. Это позволяет провести и наружную, и внутреннюю поверхность железобетонных деталей, что существенно поднимет их износостойкость и предотвратит малейшие протечки воды через толщу стенок.
• Наружную гидроизоляцию можно провести обмазочным способом с последующей проклейкой рулонным материалом – рубероидом в несколько слоев . Однако кольца с таким покрытием будут неудобны в монтаже, особенно при рытье колодца закрытым способом. Лучше применить способ пропитывающей гидроизоляции. Для этого внешняя поверхность стенок колец промазывается специальным пропитывающим составом – грунтом глубокого проникновения. Он заполняет поры бетона, кристаллизуется в них и создает высокопрочную защитную структуру, которой не страшны химические компоненты грунта. Если не полениться и не поскупиться, промазав стенки таким составом дважды, то гидроизоляция будет служить столько же, сколько и сами железобетонные конструкции.
• Если приводится в порядок старый колодец, то для внешней гидроизоляции стенок придется отбросить грунт на максимальную глубину, не менее 3 – 4 колец верхних колец. Вот здесь, после просушки и очистки от грязи, можно применить и обмазочную изоляцию с последующим проклеиванием стенок несколькими соями рубероида. Для первоначальной обмазки никогда не используют чистый битум – срок его «жизни» невелик, и он скоро пересохнет и потрескается. Для этого лучше использовать специальные гудронные мастики.

Как качать воду из скважины без электричества. Мотопомпы

Мотопомпа является самым мощным и производительным вариантом насоса, работающего без электричества. В основном — это циклические разновидности поверхностных помп . Крутящий момент в таких агрегатах передается от двигателя внутреннего сгорания.

Мотопомпы могут быть бензиновыми или дизельными. Могут перекачивать различную по загрязнению воду, а также некоторые виды химических жидкостей.

Преимущества:

1. Высокая производительность, в пределах от 8 до 5 000 кубометров в час.
2. Высокая мощность, высота подъема, длина струи.
3. Мобильность. Бытовые модели можно самостоятельно перемещать к источнику воды.
4. Полная независимость от электричества. Одного бака горючего вполне хватает на несколько часов работы.
5. Способность перекачивать большой объем воды из естественных источников, колодцев, емкостей.
6. Работа с фильтрующим элементом с минимальной потерей мощности.
7. Встроенная автоматика.

Есть у мотопомп и ряд своих недостатков:

1. Необходимость приобретения топлива и зависимость от него.
2. Требования к периодическому ремонту, замене рабочих жидкостей и деталей.
3. Высокая шумность.
4. Проблемы со стартом при низких температурах.

Также садовод должен учитывать вредные выхлопные газы, которые вырабатываются насосом. Важно устанавливать агрегат вдали от выращиваемых культур.

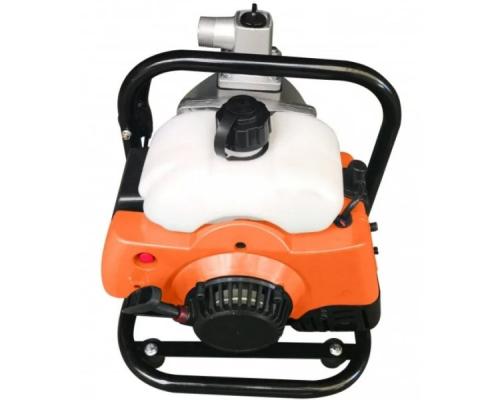

STURM BP87013

Данная модель отличается небольшими габаритами и весом. Оснащается двухтактным бензиновым двигателем, мощностью 2 л/с. Для старта двигателя предусмотрена удобная рукоятка с надежным шнуром. Помпа подходит для перекачки чистой воды, а также жидкостей со слабой степенью загрязнения.

Характеристики:

• производительность 133 л/м;
• высота струи 30 м;
• фильтр грубой очистки;
• диаметры патрубков 25 мм;
• объем бака 8 л.

Одного полного бака достаточно для перекачивания до 3 м3 воды. Также модель оснащается защитой от сухого хода и нагрузки со стороны всасывающего патрубка. Стоимость начинается от 8 500 рублей .

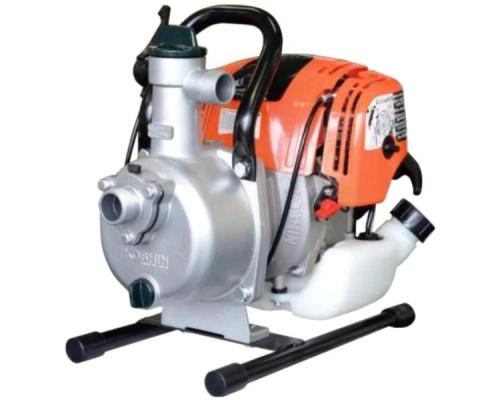

Koshin SEV-25F 00513172

Модель от Японских производителей. Оснащена четырехтактным бензиновым двигателем, мощностью 1,2 л/с. Помпа подходит для перекачивания только чистой воды из:

• естественных источников,
• емкостей,
• неглубоких колодцев.

Характеристики:

• производительность 130 л/м;
• высота подъема 35 м;
• рабочая мощность 810 Вт;
• диаметры патрубков 25 мм;
• вес 8 кг.

Модель комплектуется соединительной фурнитурой, 3 хомутами и фильтром грубой очистки. Стоимость от 21 тысячи рублей.

Как поднять воду на высоту без насоса. Гидротаран Монгольфье (гидротаранный насос)

Механик Жозеф-Мишель Монгольфье в 1797 придумал устройство, названное гидравлическим тараном. В нем используется кинетическая энергия воды перетекающей под действием силы тяжести из так называемого "питающего" резервуара (например, из запруды на реке) по "питающей" трубе в какой-либо ниже расположенный сток.Пропуская через себя большую часть воды с небольшой высоты h (разница высот между стоком и уровнем воды в питающем резервуаре) насос поднимает меньшую часть воды на бо́льшую высоту H (разница высот между верхней точкой отводящей трубы и уровнем воды в питающем резервуаре).КПД гидротаранного насоса зависит от отношения H/h, где h — высота попадающей в резервуар А воды, а H — требуемая высота поднятия.Начальное состояние: отбойный клапан Б открыт и удерживается в таком положении пружиной или грузом или т. п. Сила этой пружины превышает силу давления статического столба воды в питающей трубе на закрытый отбойный клапан. Возвратный клапан В закрыт. Воздушный колпак заполнен воздухом.По питающей трубе А поступает вода, разгоняясь до некой скорости, при которой отбойный клапан Б, увлекаемый потоком воды, преодолевает усилие своей пружины и закрывается, перекрыв сток. Инерция резко остановленной в питающей трубе воды создает гидроудар — резкий скачок давления, величина которого определяется длиной питающей трубы и скоростью потока. Давление гидроудара преодолевает давление столба воды в отводящей трубе Д, возвратный клапан В открывается и часть воды из питающей трубы А проходит через него и поступает в отводящую трубу но, главным образом, в воздушный колпак Г, поскольку инерция массы воды в отводящей трубе Д препятствует такому быстрому, импульсному поступлению. Вода в питающей трубе остановлена, давление падает и приходит к статической величине, возвратный клапан закрывается, отбойный клапан открывается. Вода в питающей трубе начинает двигаться, постепенно ускоряясь, а в это время под давлением воздуха, поджатого в воздушном колпаке, поступившая в него порция воды продавливается в отводящую трубу. Таким образом система возвращается в исходное состояние и начинает новый цикл работы.

Как откачать воду из пруда без насоса. Как почистить, способы

Каждый способ поддержания очистных сооружений в чистоте и работоспособности имеет свои плюсы и недостатки. Эффективная чистка зависит от устройства конкретного очищающего объекта и финансовых возможностей хозяев дачных или частных домов. К основным способам избавления от нечистот относятся:

• использование фекальных насосов для выкачки из сооружения отходной жидкости;
• ручная очистка шахты ведром применяется после удаления жидкой фракции из ямы;
• ассенизаторская машина с помощью вакуумного насоса откачивает массу в цистерну;
• использование в септике с герметичным дном биологических продуктов для разложения твёрдых отходов и переработки в воду;
• химические препараты применяются в герметичных септиках для переработки отходов в воду с последующей откачкой в ассенизаторскую машину:
• использование илососной установки для твердого слоя ила и отходов на дне шахты.

Определяясь, что делать с заилившимся стоком, необходимо ознакомиться со всеми вариантами удаления нечистот и использовать тот, который эффективнее в конкретном выгребном устройстве.
1) Чтобы выкачать отстойник используются фекальные, глубинные насосы . При выборе помпы ориентируемся на следующие параметры:

— глубина шахты и расстояние до емкости, из которой вывозится перекаченная жидкость;

— производительность и мощность насоса в зависимости от объема камеры;

— плотность откачиваемой отходной массы.

Наиболее надежная и производительная для этой работы модель фекального насоса с измельчителем, позволяющая дробить и перекачивать бытовые отходы.
2) Ручная чистка выгребной ямы – вынужденная процедура, когда к сливу нет подъезда. Народный метод уборки, работа неприятная, но менее затратная, если выполнить самостоятельно.

Для этой операции необходим инвентарь и правильная последовательность действий:

— для работы используются: лопата, ведро, канат; скребок, металлическая щетка, противогаз;

— для уборки осадка и плотных отложений предварительно со дна колодца в накопительную емкость насосом откачивается жидкая масса;

— используя противогаз, с помощью скребка и щетки снимается жировой налет со стенок шахты;

— со дна колодца, применяя лопату и ведро с привязанным канатом, убираются иловые отложения; необходимо привлечение помощника, который будет вытаскивать ведро с отходами и относить в накопительную емкость;

— по окончании очистки на дно ямы насыпается слой гравия для лучшего дренажа, а стенки шахты обеззараживаются специальным антисептиком или хлором.

Такую же процедуру можно применить к заиленному уличному туалету. Предварительная откачка влаги из-за отсутствия сливов из помещения не требуется.

Уборка отходов вручную возможна при небольших габаритах сливного места. Строительство объемных камер необходимо планировать у дороги, для подъезда специализированной техники.
3) Удобно выкачивать отходную жидкость из шахты при помощи ассенизаторской машины . Для работы техники необходимо наличие подъезда к камере, чтобы была возможность опустить засасывающий рукав до дна.

Вакуумным насосом через шланг в емкость на автомобиле закачиваются жидкие отходы с дальнейшей утилизацией на отведенной площадке.

Стоимость услуги ассенизаторской техники определяется выездом, поэтому камера с небольшим объемом заполнения (меньше, чем емкость автомобиля) потребует частых приездов, что невыгодно владельцу дома. В этом случае экономичнее иметь накопительную емкость по объему не менее ассенизаторской и приглашать технику для выкачки отходов после ее наполнения.
4) Применение агрессивных химических препаратов эффективно, но экологически небезопасно. Нитратные окислители разжижают осадок и твердые отходы, способствуют избавлению от запаха.

Но чтобы жидкость после обработки препаратом была безопасной, как нитратные удобрения, необходимо следить за его концентрацией в камере с отходами.

Как поднять воду выше уровня. Накачаем скважину…

 Еще один интересный и довольно необычный способ решения проблемы, который вряд ли подойдет владельцам колодцев, но для владельцев скважин может стать одним из вариантов. Правда, для этого придется загерметизировать верх обсадной трубы скважины, и … накачать её с помощью компрессора.

Действительно, поднимая давление внутри объема скважины, вы, тем самым, выталкиваете воду наверх по отводящей трубе. И если компрессор довольно мощный, можно вообще обойтись без насоса, что может спасти тех, у кого вода в скважине представляет собой насыщенную песком взвесь, противопоказанную для любых насосов. Или, как вариант, использовать компрессор в паре с насосом. Однако стоит учитывать, что давление в скважине толкает воду как вверх, так и вниз, загоняя её обратно в водоносный слой. И использовать такой способ доставания воды нужно с учетом особенностей Вашей скважины (глубина залегания воды, дебет скважины) и особенностей геологии на Вашем участке.

Вот только, уж больно шумная это машина, нужна ну очень хорошая звукоизоляция, чтобы не слышать назойливой трескотни компрессора.

Не претендуя на истину в последней инстанции, могу предложить идеи объединения всех или некоторых способов решения «проблемы всаса». Ничто ведь не мешает сделать кессон для эжекторной станции, повысив тем самым её эффективность и уменьшив потерю давления на напоре.

Также можно использовать малопроизводительный вибрационный насос в тандеме с насосной станцией, добавив в схему эжектор. Вибрационный насос в этом случае подает воду на эжектор, восполняя недостаток давления. А насосная станция берет воду и через насос, и через эжектор, обеспечивая и хороший напор и приличный расход  воды.

Вобщем, не бойтесь комбинировать, господа. Один из читателей написал, что решения должны быть индивидуальные. Но я не даю вам готовых решений, уважаемые читатели, и не ставлю перед собой таких целей. Моя задача скромнее: предложить вам идеи, пути, из которых каждый из вас сможет выбрать и найти способ решения своей сугубо индивидуальной проблемы. Знать и уметь все – невозможно. Но тем и хороши идеи, что поделившись ими, люди становятся только богаче. До новых встреч на страницах блога «Сан Самыч» , уважаемые читатели.
