Прокладка труб в ванной комнате. Что необходимо учесть при монтаже канализации в ванной комнате?

Прокладка труб в ванной комнате. Что необходимо учесть при монтаже канализации в ванной комнате?

Канализацию в ванной комнате начинают монтировать с расчета длины и диаметра труб ПВХ и вывода канализационных отводов. Отводы (соединения) соединяют трубы и отдельные части системы канализации с сантехническими изделиями (ванны, душевые кабины, унитазы и т.д)Для унитазов применяются трубы ПВХ диаметром 110мм. Для ванны, раковины, мебели для ванной и душевой кабины лучший диаметр трубы 50мм. Есть и другие диаметры труб (32-40мм), но они применяются значительно реже. При составлении плана разводки канализации, лучше придерживаться такого правила: «Чем меньше длина трубы и чем меньше боковых отводов, тем лучше».Любой отвод, это место скопления грязи и различных отложений. Не рекомендуется применять один отвод с углом 90 градусов. Лучший вариант – соединить два отвода по 45 градусов. В итоге будет тот же поворот под 90гр. На схеме показано, как правильно собрать канализационную разводку применяя стандартные отводы, которые есть в продаже.Плавные, повороты гораздо удобней и практичней для дальнейшей чистки канализации в случае засора. Чем больше будет радиус поворота, тем лучше.Наклон канализационных труб зависит от диаметра трубы. Чем меньше диаметр трубы, тем больше должен быть уклон. На схеме видно для какого диаметра канализационной трубы из ПВХ, должен быть уклон.Если уклон будет сделан слишком маленьким, вода будет медленно сливаться по трубе и вероятность засора канализации резко возрастает. Если угол наклона будет очень большой, то существует вероятность, что в случае большой длины канализационных труб до конца твердые фракции отходов смываться не будут. В первую очередь это относится к трубе диаметром 110 мм. Вода может «переливаться» через налипший ком отходов.

Помните, как хозяйки выливают воду из ведра и заодно смывают грязь со дна и стенок? Правильно, сначала взбалтывают ведро, а потом выливают. Так же и в системе канализации, чем больше и мощнее будет сливаться поток воды под определенным углом, тем лучше смоется грязь с внутренних стенок отводов, мест соединений и углов.Выбирая унитаз обратите внимание на емкость сливного бачка. Если длинна канализационной трубы будет большой, лучше выбрать самую большой объем бачка.При монтаже канализации учтите и еще важную деталь, муфты с «ревизией», которые монтируются при большой длине труб и множественных поворотах. Без них будет довольно проблематично быстро и эффективно устранить засор канализации.Входное отверстие для подключения сифонов различной сантехники необходимо располагать на разной высоте. Для умывальников лучшая высота 50-60см.от пола. Для душевой кабины самый лучший вариант, когда отверстие находится в полу. Менее хороший - несколько см. от пола. Для ванн от 5 до 15см. от уровня пола.В некоторых случаях, когда основной (центральный) ввод в канализацию расположен слишком высоко, для обеспечения правильного уклона труб придется выкладывать под сантехнику подиум. В основном это касается душевых кабин и душевых боксов к которых расстояние от дна поддона до пола может быть разным.Необходимо произвести расчет для возможности подключения в конечной точке душевой кабины или ванны, учитывая расстояние от поддона до пола.

Трубы для ванной и туалета. Проектирование

Без проекта прокладка труб обойдется дороже, займет больше времени, чревата ошибками при производстве работ. В проекте должны быть учтены следующие факторы:

• планировка внутреннего пространства;
• количество сантехнических приборов;

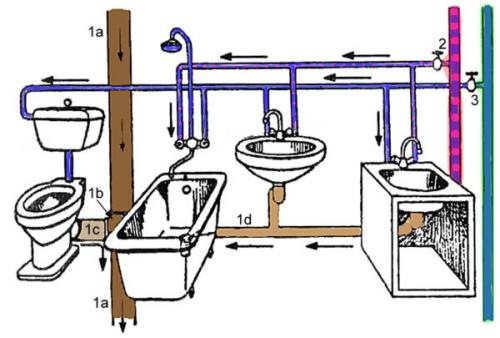

• схема разводки труб;
• количество сантехнического оборудования на линиях ХВС/ГВС;
• наличие, месторасположение водонагревателя, полотенцесушителя, водяного теплого пола;
• материал труб, способ их соединения;
• дизайн, качество интерьера санузла.

В квартирах типовых многоэтажных домов существует несколько вариантов планировки санузлов:

• совмещенный возле кухни;

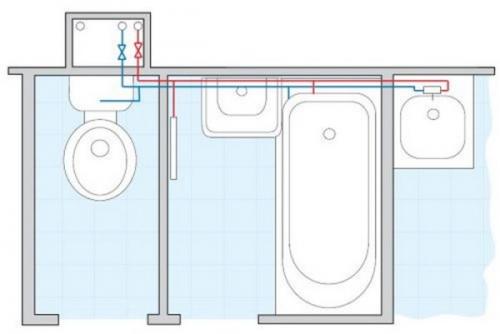

  Схема коммуникаций с одним стояком для кухни и санузла.

• совмещенный отдельно от кухни;



  Совмещенный санузел с независимым стояком.

• раздельный возле кухни;



  Раздельный санузел с общим стояком.

• раздельный отдельно от кухни.



  В раздельном санузле стояки обычно проходят внутри туалета, заводятся в ванную через стену.

В первом и третьем случае трубы меняются и в ванной, и в туалете, и на кухне. В четвертом варианте стояки ХВС/ГВС, канализации обычно проходят в туалете, и лишь оттуда коммуникации заводятся в ванную комнату. Второй вариант самый удобный для капитального ремонта – все стояки внутри совмещенного санузла.

В совмещенном санузле все трубы собраны внутри одной комнаты.

Затем необходимо учесть количество сантехнических приборов внутри помещения:

• ванная комната – умывальник, ванна и/или душевая кабинка, стиральная машина;
• совмещенный санузел – к вышеперечисленному добавляется унитаз, биде.

Внутри совмещенного санузла сантехнических приборов помещается больше.

Кроме того, в ванной может размещаться проточный или накопительный водонагреватель , а под напольным покрытием часто прокладываются контуры водяного теплого пола.

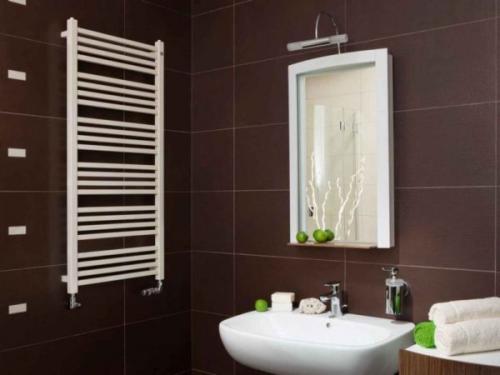

Полотенцесушитель в санузле выполняет функцию обогрева комнаты. Этот прибор может подключаться к системе центрального отопления отдельным стояком, или к системе горячего водоснабжения.

Даже в небольшой комнате под умывальником внутри ванной комнаты может стоять стиральная машинка .

Внимание: К некоторым электроприборам (крышка-биде или унитаза, освещение, душевая кабина) дополнительно протягивается кабель. К другим (водонагреватель, стиральная машина) проводится розетка.

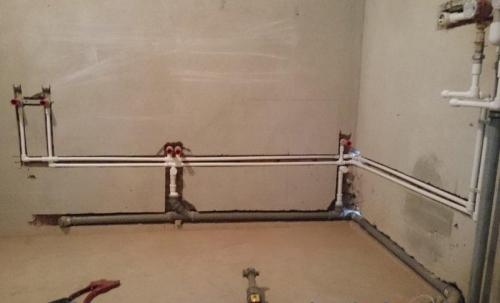

Разводка труб в ванной на два смесителя. Разводка труб в ванной: схемы подключения сантехники, этапы монтажа

Выполнить разводку труб ванной комнате под силу выполнить каждому владельцу квартиры или частного дома. Для этого необходимо выбрать схему разводки труб, подобрать материалы. Как правильно это сделать вы узнаете в этой статье.

С чего начать

Разводку труб коммуникаций в ванной комнате стоит попробовать выполнить своими руками. До начала работы следует выполнить простую схему. На схеме размечаются требуемые для монтажа сантехнические приборы, учитываются виды материала для устройства трубопроводов коммуникаций, определяются приемлемые виды разводки.

Таким образом, можно определить требуемый объем для материалов, приборов, нужное количество крепежных элементов. Главное, можно хотя-бы примерно определить и стоимость всей работы.

Стоимость является, пожалуй, самым основным моментом при выполнении предварительных подсчетов и разумно увеличить расходы примерно на 5-10%, так как почти всегда что-то не будет учтено, а что-то из материала уйдет в брак.

Типы разводки инженерных коммуникаций

Существует два вида разводки:

• последовательная;
• коллекторная.

Оба типа разводки имеют свои плюсы и минусы.
Отметим, что последовательная разводка применяется в зданиях с малым количеством сантехнических приборов (4-5 точки), но значительно дешевле при устройстве. Подходит для стандартной квартиры или небольшой ванной комнаты в частном доме.

Для зданий большой площади, с большим количеством используемых сантехприборов выполняется коллекторная разводка труб (более 5 точек и при дальнем расположении приборов друг от друга). Удобный тип разводки, но значительно дороже обходится, чем последовательный тип монтажа.

Рассмотрим кратко оба типа разводки труб в ванной комнате.

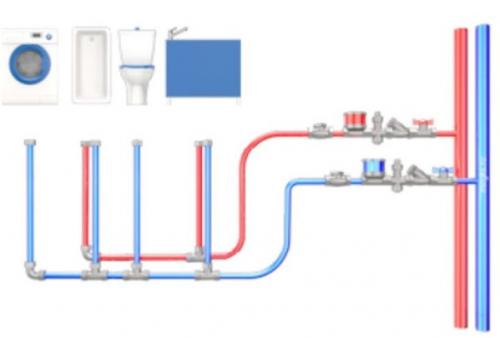

Разводка последовательного типа

Типовым видом подключения сантехприборов можно считать их последовательное подключение в таком порядке:

• унитаз;
• раковина;
• ванна (душевая кабина).

В наше время почти всегда подключается стиральная машина . Также можно подключить биде. Для обеспечения горячей водой, используется электрический бойлер. Удобно, при наличии места, выполнить установку бойлера тоже в ванной комнате.

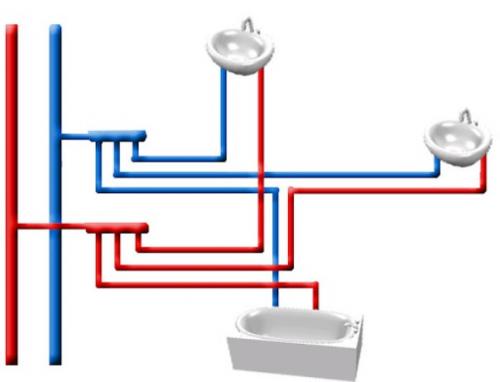

Коллекторный тип разводки

От стояков водоснабжения выполняется установка коллекторов (горячее и холодное водоснабжение). Диаметр каждого коллектора должен быть равен сумме диаметров подводящих труб к сантехприборам.

Коллекторы лучше приобретать в собранном виде для нужного количества монтируемых приборов, можно приобрести коллектор и с дополнительным отводом на перспективу увеличения точек потребления.

При коллекторном подключении каждый прибор подключен отдельно к водопроводу. Пи таком подключении сохраняется давление воды для всех точек.

Способы монтажа водопроводных труб

Имеется два способа монтажа труб в ванной комнате:

• открытый;
• закрытый.

Открытый способ прокладки труб более простой. Он имеет положительный момент в том, что можно выполнить работу после завершения отделки ванной комнаты, но несколько уступает закрытому способу монтажа труб по внешнему виду.

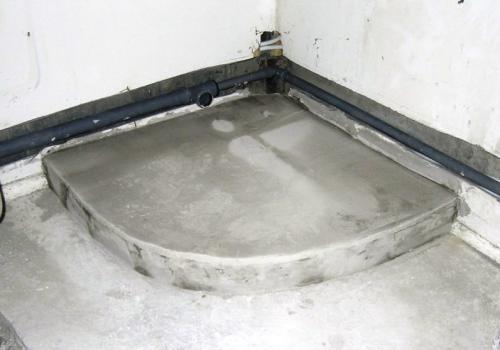

Коммуникации монтируются в данном случае с креплением к полу и стенам. Положительным моментом открытого способа является доступность к коммуникациям для ремонта.

Закрытый способ прокладки труб коммуникаций более трудоемкий и затратный. Приходится устраивать штробы в стенах и затем прятать коммуникации. При креплении по поверхности стены (обычно по несущим стенам) требуется устройство различных декоративных фальш-панелей.

Закрытый способ прокладки имеет лучший внешний вид, коммуникации скрыты, доступны взгляду только отдельные точки соединения с сантехприборами. Отрицательным моментом можно считать трудную доступность к коммуникациям в случае ремонта, особенно если монтаж устроен в штробах.

Схемы разводки санузла

Для составления плана разводки труб водоснабжения в ванной и туалете необходимо выполнить следующее:

1. Определяются габариты ванной комнаты и туалета.
2. Указываются места расположения трубопроводов подключения к наружным или общедомовым коммуникациям, места расположения сантехнический приборов в помещении.
3. Указываются точки расположения запорной арматуры.
4. Определяются точки подключения счетчиков холодного и горячего водоснабжения.
5. Определяется количество и места расположения фитингов.
6. Указывается место установки фильтров для воды.

Монтаж отопления в ванной составляется отдельно. Это обычно устройство полотенцесушителя и иногда подключение радиатора отопления . В последнее время предпочтение часто отдается теплым полам в ванной комнате и туалете.

При составлении схемы, необходимо сразу понимать, что между трубами различных коммуникаций должно быть не менее 100 мм, т.е. трубопроводы не должны соприкасаться между собой.

Разводка труб в ванной размеры. Этапы ремонта ванной комнаты и место разводки труб

Разводка труб в ванной является частью капитального ремонта в этом помещении, который всегда разбивается на этапы:

Демонтаж старого оборудования и облицовки. На этом этапе снимаются все сантехнические приборы, сбивается плитка со стен и иногда и с пола, полностью очищаются все поверхности стен, потолка и пола от старых покрытий.

Подготовка поверхностей к отделке. На этом этапе при необходимости штукатурятся стены, сооружается каркас для подвесного потолка, что в ванной наиболее предпочтительно. Обновляется напольное покрытие.

Выбор сантехнических приборов для ванной комнаты, учитывая ее площадь и габариты приборов.

Разметка и разводка труб.

Чистовая отделка.

Установка сантехники.

Именно такая последовательность должна соблюдаться при ремонте в ванной. Единственный момент по поводу которого не прекращаются споры – это необходимость штукатурки стен до разводки труб.

Приведем веские аргументы правильности именно такой последовательности.

Такие ответственные сантехнические приборы, как смесители, требуют очень точной установки

Любому хозяину будет обидно, когда дорогой смеситель будет установлен криво.

Точность установки достигается тем, что водорозетки должны быть очень точно выставлены и по горизонтали, и по вертикали, и находиться заподлицо с финишным покрытием стен – керамической плиткой.

Этого гораздо проще добиться тогда, когда поверхность стен будет выровнена еще до укладки плитки. Надобность штукатурки отпадает только тогда, когда уже имеется идеально ровная стена, что бывает на строящихся объектах или при возведении стен из пазогребневых гипсовых плит.

После того как пройдены два этапа из указанных выше, можно переходить к выбору и закупке нужных сантехнических приборов. Причем настоятельно рекомендуется именно закупка. Почему?

Дело в том, что любой сантехнический прибор имеет свои габариты и свою схему подключения, которые могут сильно отличаться. Для того чтобы развести трубы в ванной комнате, нужно точно знать места расположения водорозеток и подключения канализации.

Когда все оборудование уже лежит в квартире хозяина, и обратного пути для перевыбора уже нет (чем может грешить прекрасная половина человечества), можно смело производить разметку.

При разметке следует руководствоваться следующими правилами:

Высота смесителя ванной должна быть в пределах 200-230 мм над ее верхним краем, а это приблизительно 800-830 мм от уровня чистого пола.

Расстояние между водорозетками холодной и горячей воды строго 150 мм. Подвод горячей воды слева, холодной справа (это касается всех сантехнических приборов).

Вход 50 мм канализационной трубы должен быть расположен в стороне слива ванны на высоте не более 70 мм от уровня пола, до оси трубы.

Если ванна с гидромассажем или имеющая встроенный смеситель, то расположение водорозеток описано в паспорте изделия.

При установке умывальника в ванной вход 50 мм канализации следует располагать на уровне 520-550мм от уровня пола на оси умывальника. Водорозетки располагают на том же уровне или выше на 50 мм, расстояние между ними 80-150 мм.

Вход 40-50 мм канализационной трубы для слива воды из стиральной машины должен располагаться на высоте не менее 600 мм и не более 100 мм.

Для слива очень удобно использовать специальный сифон скрытого монтажа. Расположение водорозетки подачи воды в машинку не регламентируется, но обычно ее располагают на той же высоте, для удобства.

Разводка труб в ванной: этапы ремонта и требования

Для обеспечения качественного и долговечного ремонта ванной комнаты необходимо соблюдать определенный порядок выполнения работ. В статье мы рассмотрим этапы ремонта ванной и требования к каждому из них.

Подготовка поверхностей к отделке

На этом этапе при необходимости штукатурятся стены, сооружается каркас для подвесного потолка, что в ванной наиболее предпочтительно. Обновляется напольное покрытие.

Выбор сантехнических приборов

Выбор сантехнических приборов для ванной комнаты зависит от ее площади и габаритов приборов. Важно учитывать и размеры дверей, окон и других элементов интерьера.

Разметка и разводка труб

Разметка и разводка труб – это критический этап ремонта ванной. Важно обеспечить точную установку сантехнических приборов, чтобы они функционировали правильно.

Чистовая отделка

После установки сантехники и разводки труб можно начать чистовую отделку ванной. Это включает в себя укладку плитки, облицовку стен, пола и потолка.

Установка сантехники

Установка сантехники – это последний этап ремонта ванной. Важно ensure that all fixtures and appliances are installed correctly and function properly.

Один из моментов, по поводу которого не прекращаются споры – это необходимость штукатурки стен до разводки труб. Мы приведем веские аргументы в пользу именно такой последовательности.

Такие ответственные сантехнические приборы, как смесители, требуют очень точной установки. Любому хозяину будет обидно, когда дорогой смеситель будет установлен криво. Точность установки достигается тем, что водорозетки должны быть очень точно выставлены и по горизонтали, и по вертикали, и находиться заподлицо с финишным покрытием стен – керамической плиткой.

Этого гораздо проще добиться, когда поверхность стен будет выровнена еще до укладки плитки. Надобность штукатурки отпадает только тогда, когда уже имеется идеально ровная стена, что бывает на строящихся объектах или при возведении стен из пазогребневых гипсовых плит.

После того как пройдены два этапа из указанных выше, можно переходить к выбору и закупке нужных сантехнических приборов. Причем настоятельно рекомендуется именно закупка. Почему?

Так как любая сантехника, особенно смесители, требует точной установки, а это невозможно, если поверхность стен не выровнена. Если не выполнить это, то можно столкнуться с проблемами, которые могут быть сложны и дорогостоящие для решения.

Таким образом, последовательность выполнения работ в ванной комнате – это ключ к качественному и долговечному ремонту. Необходимо учитывать все этапы и требования, чтобы получить желаемый результат.

Правильная разводка труб в ванной и туалете. Типы разводки инженерных коммуникаций + видео обзор

Перед началом проектированием разводки полипропиленовых труб в ванной и туалете, нужно ознакомиться с возможными вариантами. Технология в корне меняется, равно и в случаях с металлом и металлопластиком. В любом случае различают два типа монтируемых сантехнических конструкций трубопроводов водяного снабжения.

Разводка последовательного типа

Это самый экономичный способ организовать подачу воды. Технология предполагает протяжку отвода от горячего или холодного стояка к ближайшему потребителю. От него через тройник трубопровод идет к следующему прибору, и так далее до самого дальнего. Система надежна, но такую разводку труб используют там, где нет необходимости подсоединять большое количество точек потребления.

Среди плюсов нужно отметить простоту монтажа, легкость проектирования, малый расход материалов. Разводка будет эффективной в совмещенных санузлах. Но если подсоединить много приборов, и включить их одновременно, напор может упасть настолько, что его будет недостаточно для безопасной эксплуатации, например, стиральной машины. В остальном последовательное подключение эффективно.

Коллекторный тип разводки

При этой схеме предполагается, что магистраль имеет столько же отводов, сколько точек расхода воды будет подключено к стояку. Материалов придется израсходовать больше, процесс монтажа трудоемкий. Но все это перекрывают плюсы, которыми обладает такая разводка труб. При необходимости можно отключить одного потребителя, оставив работать остальные.

Из плюсов, давление распределяется равномерно, даже если включить все краны, бытовую технику, напор останется мощным. Можно отключать ненужную, редко используемую технику, снимать и ремонтировать ее, производить подключение поэтапно. В последнем случае на этапе проектировки нужно запланировать необходимое количество отводов.

Разводка труб в ванной поверх плитки. Фото, как спрятать трубы в ванной

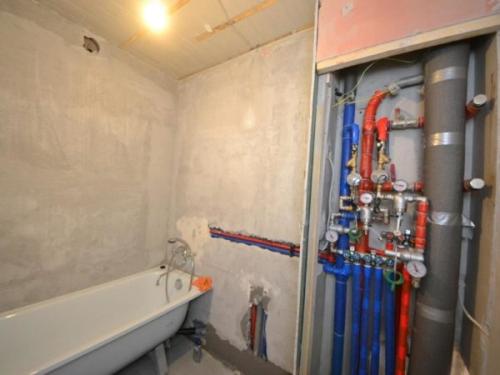

Грамотно скрыть коммуникации – значит сделать максимально удобный доступ ко всем важным частям систем: шаровые краны, вентили, счетчики учета воды, узловые соединения и фитинги, фильтры для грубой очистки воды, магистральные фильтры и другое.

Пример маскировки труб в ванной комнате с возможным доступом к ним

Это необходимо, чтобы:

• перекрывать шаровые краны на входе системы;
• снимать показания со счетчиков удобно и беспрепятственно;
• менять счетчики учета горячей и холодной воды (они требуют регулярной замены и пломбирования);
• отслеживать возможные течи и вообще соединение узловых деталей;
• иметь доступ к узлам канализационной системы и сифонам;
• также именно здесь регулируется система подогрева водяного пола и водяного полотенцесушителя.

И главное – чтобы плановая замена этих деталей или неожиданный ремонт сантехники не потребовал уничтожения всего любовно продуманного дизайна и комфортной среды.Для всех этих целей применяется так называемый «сантехнический люк» – чем шире, больше и удобнее он в использовании, тем лучше.

В зависимости от своего назначения трубы в ванной комнате могут относиться к водопроводной системе, отоплению, а также канализации. Разводка труб водопровода расположена удобнее для установки и замены, а вот при работе с трубами канализации всегда следует помнить о предусмотренном в них наклоне в сторону стояка. Если в ванной имеется отопительный радиатор, то вопросы маскировки труб коснутся и тех, которые относятся к системе отопления.

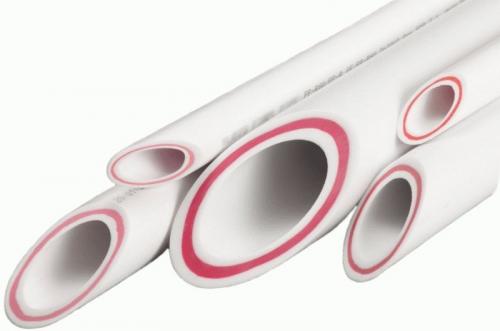

Кроме назначения трубы в ванной отличаются своим материалом. Сейчас редко можно встретить металлические трубы, поскольку современные трубы из пластика обладают большим числом преимуществ. Их удобно устанавливать, не нужно красить, легко заменять. Такие трубы отличаются легким весом, стойкостью к коррозии.

Кроме труб из полимеров в ванных нередко устанавливают металлопластиковые и стальные сварные трубы, но это более затратные варианты.

Коммуникации в ванной или на кухне, как назойливые родственники, которые портят общий вид и снижают уровень комфорта во всём помещении.

Бывает так, что хозяева долго и упорно трудятся над тем, чтобы создать действительно красивый и стильный интерьер.

Однако трубы и стояки вероломно норовят пустить все усилия насмарку, выделившись из общей картины и привлекая к себе излишнее внимание.

Кроме эстетических пакостей такие детали могут подгадить и по-другому, например холодные трубы могут значительно снизить температуру в ванной и при этом увеличить степень влажности в помещении.

За счёт постоянно образующегося на них конденсата, который в свою очередь будет капать на пол и его нужно будет регулярно подтирать.

Дабы содержать санузел в чистоте и порядке, к чему создавать себе такие сложности, если можно просто замаскировать «внутренности», спрятав их под надёжные отделочные материалы.

Они будут гармонично перекликаться с общим оформлением, при этом создавая целостную картину утренних сборов на любимую работу.

Существует несколько способов справиться с поставленной задачей.

Однако самой простой ситуацией будет та, когда ремонт в помещении производится с нуля и учитываются все мелочи.

Реализацию которых можно будет продумать изначально, чтобы в последствии не возникало каких-либо проблем.

Разводку труб в ванной необходимо выполнять до того, как производится штукатурка. Чтобы ровный слой штукатурки не пришлось делать слишком толстым, коммуникации следует «утопить» в стене, для чего в них делаются каналы под трубы.

Делается это элементарно — лёгкими движениями болгарки делаются надрезы по изначально нарисованной схеме параллельного прокладывания водопровода. Глубина и ширина учитывается исходя из соответствующих параметров труб.

После того, как «надрезы» сделаны, приступаем к зачистке получившихся каналов. Это можно сделать с помощью зубила или перфоратора. Выбор инструментов зависит от того, насколько сильно вы любите и цените ваших соседей, которые несомненно по достоинству оценят мелодичность строительного инвентаря.

Стоит отметить, что современные пластиковые коммуникации не потребуют какой-либо дополнительной теплоизоляции и уже после оштукатуривания стены, можно будет приступить к монтажу керамических красот.

Вы наверно уже прикинули, что в этом случае утопить трубу в стену вряд ли удастся из-за огромного диаметра. Придётся прибегнуть к менее радикальным, но от этого не менее действенным методам, а именно декоративной облицовке, конкретных, мазолящих глаза, участков ванной.

Разводка труб в ванной в частном доме. Виды разводки труб в ванной комнате

Чтобы сделать разводку труб в туалете и ванной можно использовать три различные схемы: коллекторную, последовательную или систему с проходными розетками. Последняя имеет ограниченное применение и используется только в частных домах.

Поскольку требует монтажа дополнительного насоса, который предназначен для подпора воды, и предполагает укладку трубопровода большей, чем у аналогов длины. Наиболее часто используются две первые схемы.

Рассмотрим их более подробно.

Коллекторная схема разводки труб в ванной предполагает подключение каждого потребителя через индивидуальную подводящую пару, что очень удобно и практично

Коллекторная

Предполагает параллельное подключение каждого сантехнического прибора к магистральным трубам. Считается наиболее практичным и надежным вариантом, поскольку каждый потребитель подключен через индивидуальную подводящую пару.

В результате подача воды к оборудованию может быть отрегулирована с помощью кранов, а при необходимости и полностью перекрыта. Подводящие трубы в коллекторной разводке имеют минимальное количество соединений, есть возможность проведения скрытой прокладки.

Регулирующие краны помещаются на небольшой коллектор, который обычно убирается в специальный шкаф.

Преимущества такой разводки очевидны: ремонт или сервисное обслуживание сантехнического оборудования может проводиться поочередно, без отключения ванной комнаты от водоснабжения.

Есть у системы и недостатки. Прежде всего, это достаточно затратный вариант, поскольку на каждое подключение к коллектору понадобится приобрести и установить запорные краны. Кроме того, сама разводка получается более сложной и требует точного расчета.

Обычно коллекторную систему проектируют и выполняют профессионалы.

Запорную арматуру удобно убрать в специальный коллекторный шкаф, который можно вмонтировать в стену. Так он будет совершенно незаметен и не испортит общий вид комнаты

Последовательная

Выполняется путем последовательного подключения каждого сантехнического объекта к основной магистрали через отдельный тройник. Подходит исключительно для помещений с небольшим количеством потребителей.

Может быть выполнена после того, как в санузле окончены отделочные работы, поскольку реализуется преимущественно открытым способом. Последовательная разводка предельно проста и отличается компактностью и небольшим количеством соединений.

В процессе монтажа магистраль прокладывается от одного прибора к другому с выводом подводящих труб из тройников. Очень экономичный по количеству труб и дополнительных материалов вариант. Недостатком системы считается ее возможная неудовлетворительная работа в случае активации большого количества точек забора воды.

Например, при наличии в схеме разводки стиральной машины, унитаза, бойлера, смесителей на ванну и на раковину при их одновременном или даже частичном включении может возникнуть дефицит напора воды, что приведет к некорректному функционированию оборудования.
