Признаки неисправности насосов для воды. Основные неисправности насосного оборудования

Признаки неисправности насосов для воды. Основные неисправности насосного оборудования

Разнообразие конструкций и условий применения насосов определяет разнообразие возможных неисправностей. В руководстве по эксплуатации каждого насоса приводится подробный список характерных неисправностей и способов их устранения.

Здесь приведен краткий обзор типичных неисправностей насосного оборудования.

Основные признаки неисправностей, проявляющиеся в процессе эксплуатации: вибрация агрегата, повышенный уровень шума и изменение его тональности, повышенные рабочие токи, пульсации давления.

Причины выхода насоса из строя можно разделить на несколько групп.

1. Механические неисправности:

1.1. дефекты изготовления, сборки и монтажа насосного агрегата ;

1.2. вызванные износом насосного агрегата.

2. Неисправности системы управления:

2.1. работа в недопустимых режимах (вне рабочей зоны);

2.2. неисправности системы электропитания;

2.3. неисправности электродвигателя.

3. Неисправности гидравлической системы:

3.1. неправильный подбор насоса;

3.2. изменение параметров сети.

4.1. Механические неисправности

Дефекты изготовления или сборки определяются во время предпусковой подготовки и во время пробного пуска. Часть заводских дефектов проявляется лишь через некоторое время работы.

В процессе работы происходит износ подшипников, рабочих колес или роторов, уплотнений, резиновых деталей муфт. У химических насосов кроме этого— коррозия проточной части.

Износ подшипников приводит к повышенной вибрации агрегата. При длительной работе на изношенных подшипниках возможен перекос ротора. Последствия—рост потребляемой мощности, повышенный нагрев подшипников и стойки, задевание за корпус рабочего колеса, перекос и задевание за корпус сальникового уплотнения.

Износ рабочих колес приводит к падению подачи и напора при практически неизменной потребляемой мощности. При сильном износе колеса и щелевого уплотнения на входе нарушается балансировка: возникает неуравновешенная осевая сила. Последствия—нагрузка на подшипники и их износ, смещение рабочего колеса в полости насоса, трение его о корпус (всасывающий патрубок) и износ колеса и корпуса.

Износ торцовых уплотнений особенно опасен для погружных насосов (ГНОМ, НПК, ЦМК. ), так как вода попадает в полость электродвигателя и вызывает повреждение обмотки.

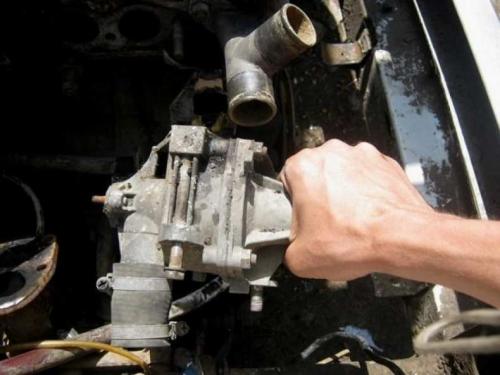

Признаки неисправности помпы

Определить точно ли помпа нуждается в ремонте, можно только ее сняв и разобрав. Только этот метод может дать гарантию 100 % неисправности насоса. Но существует ряд косвенных признаков поломки:

1. непрерывный свист, исходящий от распредвала двигателя. Звук сообщит о поломке подшипника;
2. Следы охлаждающей жидкости на двигателе или под ним;
3. люфт помпы. Проверить это можно покачав рукой шкив насоса вверх и вниз.

Посторонние шумы

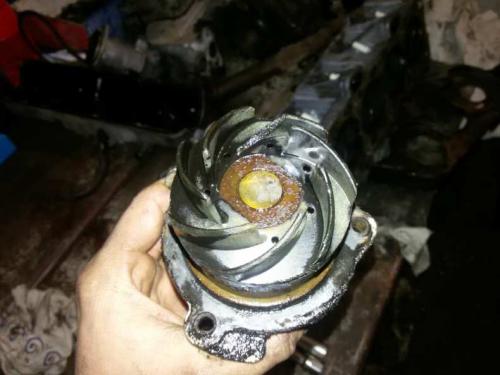

В помпе существует две детали, которые изнашиваются и влияют на дальнейшую работу помпы — это сальник и подшипник. Если неисправность сальника никак на слух не проявляется, то плохую работу подшипника можно услышать. Это может быть свист, вой, постукивание. Для выявления гудения именно подшипника помпы, нужно отключить все остальные. Тогда точно будет известна причина звука.

После чего нужно детально проверить подшипник на вращение, вращение должны быть абсолютно плавным. Не должно быть слышно звука перекатывания шариков подшипника, ни тем более его люфта.

Если есть что-то из перечисленного, то лучше сразу поменять помпу. Сам насос является расходником и стоит не так дорого, чтобы его ремонтировать. Тем более ремонт может негативно сказаться на дальнейшей работе агрегата.

Люфт шкива

Бывают случаи, когда подшипник помпы изнашивается равномерно и посторонних шумов он не издает. Но при износе подшипника появится люфт. Вот и его нужно выявить для обнаружения поломки. Основным признаком будет наличие подтеков охлаждающей жидкости. Ведь появившийся люфт не даст работать сальнику в нормальных условиях.

Стоит также заметить, что прежде, чем проверять нужно снять ремень ГРМ, так как он будет скрывать его своим натяжением. Если признаки подтвердились, тогда нужно заменить помпу.

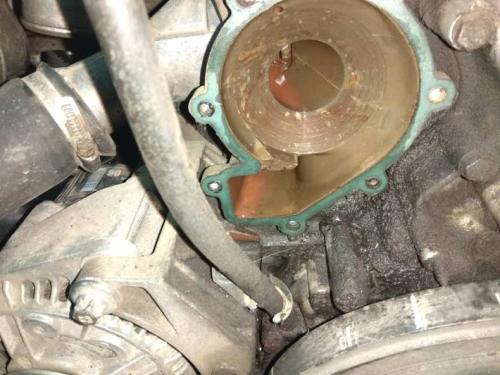

Подтеки охлаждающей жидкости

Если люфта подшипника нет, но подтеки антифриза есть на самом двигателе, ремне, то вероятнее всего сальник не выполняет уже своих функций. Его главная функция — это удержать антифриз от протекания. После того как сальник выходит из строя, он не может уже удерживать давление и из-под него начинает струиться жидкость.

Сложность заключается в быстром испарении. И если течь незначительная, то следов с первого раза можно не увидеть. Разве что следы характерного цвета на ремне ГРМ.

Появление запаха

Скорее всего каждый водитель знает как пахнет антифриз или тосол. Этот запах ни с чем не спутать. И если он появился это значит, что нужно искать причину его появления. В первую очередь нужно проверить радиатор отопителя, так и насос, перекачивающий охлаждающую жидкость.

Повышение температуры двигателя

Самый опасный симптом неправильной работы насоса — это чрезмерное повышение температуры двигателя. Это происходит из-за поломки крыльчатки помпы. Если раньше ее делали из чугуна и она долго могла работать без замены, то сейчас крыльчатку ставят из пластмассы, которая более хрупкая.

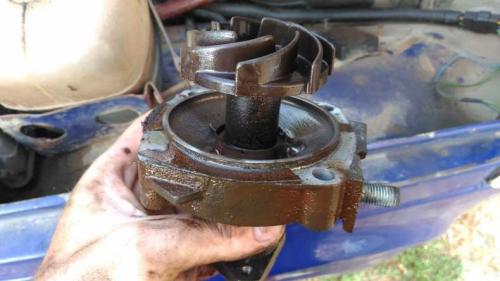

Со временем лопасти изнашиваются и не могут прокачать нормально жидкость. Также жидкость перестает попадать к блоку головки. Как результат двигатель перегрет, а радиатор будет оставаться холодным.

Те же симптомы могут возникнуть не только из-за неисправности крыльчатки, но и из-за низкого уровня антифриза. В этом случае в охлаждающей системе будут возникать воздушные пробки.

Как починить насос для воды. Самые распространенные неисправности насосов и способы их устранения

1.  Гудит, но не качает (либо качает очень слабо)

Чтобы понять причину, обратимся к конструкции насоса (см. схему): на штоке 7 поверх амортизатора 12 накручиваются две гайки 14 . Если их крепление ослабевает, смещается и амортизатор, насос начинает работать «впустую».

Чтобы вернуть насос к нормальному режиму работы, нужно его разобрать и до упора закрутить гайки, верхнюю законтрить. Последовательность разборки насоса можно посмотреть на представленной выше схеме. Могут возникнуть сложности со стяжными винтами (М8х40) на крышке, если они заржавели, и снять их обычным способом не получается.  Как вариант, можно срезать их болгаркой, а при сборке заменить  стяжными винтами с шестигранной головкой.

Другой причиной может быть повреждение клапана вследствие большого износа. Попадающий в насос песок ускоряет этот процесс, поэтому целостность резиновых деталей стоит проверить. В случае сильного износа или разрыва клапан подлежит замене.

Обрыв штока – также одна из возможных причин, поэтому стоит проверить и его целостность. Заменить шток при его неисправности или деформации практически нереально.

2. При включении насоса в сеть выбивает пробки, обугливается кабель

Причиной подобного явления может быть сгоревшая обмотка якоря, либо неисправность кабеля. В первом случае ремонт нецелесообразен: процесс перемотки якоря требует определенных знаний, а затраты по времени и силам не стоят результата, так как высока вероятность повторного замыкания. Изготовить обмотку для 36В теоретически возможно, перемотав катушки с соблюдением всех параметров: толщины и марки провода; количества витков, рассчитываемого для данного напряжения, чтобы мощность осталась прежней и т.д. Но легче просто заменить обмотку на новую.

Кабель проверяем с помощью тестера. Замена кабеля в случае его неисправности возможна в некоторых случаях, так как в «Малыше», к примеру, провод в корпусе залит компаундом, лишь при необходимости увеличить длину его можно нарастить методом скрутки.

3. Сильная вибрация и перегрев насоса

Даже непродолжительная работа насоса без воды становится причиной перегрева, который может привести к сгоранию насоса. Из-за перегрева корпус расширяется, от его поверхности отслаивается компаундная заливка, окружающая магнит, возникает вибрация. Работа без воды в течение более продолжительного времени приводит к полному отслоению магнита. Зазор между магнитом и поршнем исчезает, перемещение поршня становится невозможным.

Привести насос к обычному состоянию и снизить возможность подобного явления в перспективе можно описанным ниже способом (способ довольно сложный и не совсем точный в применении некоторых материалов и инструментов).

Насос следует разобрать, отделив электрическую часть. Постукиванием по корпусу определяем, что магнит не закреплен внутри. Освобождаем его из корпуса, после чего болгаркой прорезаем на нем канавки глубиной почти 2мм, в продольном и поперечном направлении. На внутренней стороне корпуса такие канавки можно прорезать в хаотическом порядке. После этого корпус покрыть герметиком или клеем и запрессовать внутрь магнит. Когда герметик застынет, можно собирать насос.

Однако существуют модели насосов с расположенными сверху всасывающими отверстиями («Ручеек», выпускаемый ОАО «Ливгидромаш», и «Малыш М» с завода «Электродвигатель»). Данная конструкция позволяет не только исключить забор примесей со дна скважины, но и улучшить охлаждение насоса, благодаря чему возможна безопасная работа насоса «всухую» до 7 часов.  Снабжение насоса термореле (модель «Малыш К») увеличивает его стоимость, но обеспечивает его отключение при перепадах напряжения или перегреве.

4. Низкое давление, насос плохо качает

Происходит это при недостаточной величине зазора в вибраторе.

Если клапана в порядке, гайки на штоке не раскрутились и нет обрыва тяги, исправить ситуацию можно, добавив шайбы 11 (по 1мм) на вибратор 2 . Увеличив таким образом зазор, можно повысить давление и увеличить ход насоса. Стоит помнить, что во время проведения данной процедуры нужно настраивать и проверять насос, то есть, количество шайб определять опытным путем до достижения нужного результата.

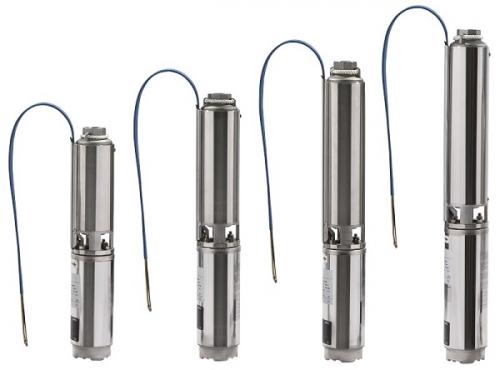

Неисправности бытового водяного насоса. Основные неисправности погружных насосов

Если в работе погружного насоса замечены сбои, то не всегда его нужно извлекать из скважины для осмотра. Эта рекомендация касается только насосных станций, в которых установлено реле давления . Именно из-за него аппарат может не включаться, не отключаться или создавать плохой напор воды. Поэтому сначала проверяется работоспособность датчика давления, а уже после этого, в случае необходимости, насос извлекается из скважины.

Важно! В случае с погружными насосами, работающими без гидроаккумуляторов, их всегда следует извлекать из шахты при появлении малейших признаков поломки.

Неисправности водяного насоса будет легче диагностировать, если сначала ознакомиться с наиболее часто встречающимися поломками данного агрегата.

Насос не работает

Причины того, что насос не работает, могут быть следующие.

1. Сработала электрическая защита . В таком случае следует отключить аппарат от сети и снова включить автомат. Если его снова выбьет, то проблему следует искать не в насосном оборудовании. Но при нормальном включении автомата, насос больше не включайте в сеть, нужно сначала найти причину, по которой сработала защита.
2. Перегорели предохранители . Если после замены они снова перегорят, то нужно искать причину в силовом кабеле агрегата или в месте его подключения к электросети.
3. Произошло повреждение кабеля , находящегося под водой. Следует извлечь аппарат и проверить шнур.
4. Сработала защита насоса от пуска “всухую ”. Перед запуском аппарата убедитесь, что он погружен в жидкость на необходимую глубину.

Также причина того, что аппарат не включается, может крыться в неправильной работе реле давления, установленного в насосной станции. Необходимо отрегулировать давление пуска двигателя насоса.

Насос работает, но не качает

Причин того, что устройство не качает воду, также может быть несколько.

1. Перекрыт запорный вентиль . Следует отключить аппарат и медленно открыть кран. В дальнейшем не следует производить запуск насосного оборудования при закрытой задвижке, в противном случае оно выйдет из строя.
2. Уровень воды в скважине опустился ниже насоса . Необходимо высчитать динамический уровень воды и погрузить устройство на необходимую глубину.
3. Залип обратный клапан . В таком случае требуется разобрать клапан и прочистить, при необходимости заменить его на новый.
4. Засорился впускной фильтр . Чтобы прочистить фильтр, гидромашина извлекается и проводится чистка и промывка фильтрующей сетки.

Низкая производительность аппарата

Совет! При падении производительности насосного оборудования в первую очередь следует проверить напряжение в сети. Именно из-за его пониженного значения двигатель агрегата не может набрать необходимую мощность.

Также снижение производительности вызывает:

• частичное засорение клапанов и вентилей, установленных в системе водоснабжения;
• частично засоренная подъемная труба аппарата;
• разгерметизация трубопровода;
• неправильная регулировка реле давления (относится к насосным станциям).

Частые включения и выключения аппарата

Данная проблема встречается, если погружной насос работает в паре с гидроаккумулятором . В таком случае частые запуски и остановки агрегата могут провоцироваться следующими факторами:

• в гидробаке произошло снижение давления ниже минимального (по умолчанию оно должно быть 1,5 бар);
• произошел разрыв резиновой груши или диафрагмы в баке;
• реле давления работает неправильно.

Вода подается с пульсацией

Если вы заметили, что вода из крана течет не постоянной струей, то это признак снижения уровня воды в скважине ниже динамического . Необходимо опустить насос глубже, если расстояние до дна шахты позволяет это сделать.

Слышно гудение аппарата, но вода не качается

Если насос гудит, и при этом не происходит выкачка воды из скважины, то причин может быть несколько:

• произошло “склеивание” крыльчатки аппарата с его корпусом по причине длительного хранения устройства без воды;
• неисправен конденсатор запуска двигателя;
• просело напряжение в сети;
• заклинило крыльчатку насоса по причине собравшейся в корпусе аппарата грязи.

Агрегат не отключается

Если не срабатывает автоматика, то насос будет работать без остановки, даже если в гидробаке создастся чрезмерное давление (видно из показаний манометра). Всему виной является реле давления , вышедшее из строя или неправильно отрегулированное.

Неисправности водяного насоса отопления. Основные неисправности циркуляционного насоса отопления

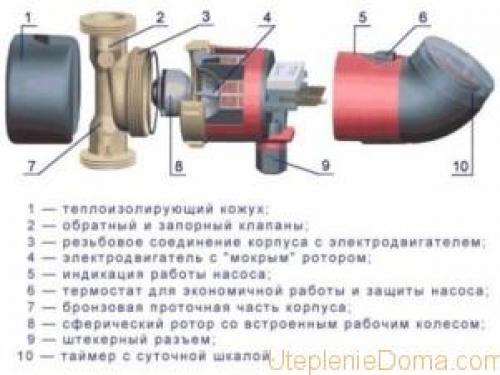

Составные части циркуляционного насоса

Многие типовые неисправности отопительного оборудования можно наладить собственными силами. Достаточно иметь представление о конструкции насоса, набор инструментов и минимальные знания в области ремонта. Также важно знать, как разобрать циркуляционный насос отопления. Прежде, чем восстанавливать повреждения, проверьте электропитание. Напряжение должно соответствовать заявленному в техническом паспорте.

Ниже приведены распространенные неисправности насоса отопления, их причины и методы решения проблем.

Проблема №1. Шумит насос отопления

1. Насос долго простаивал и вал двигателя окислился

● разборка насоса отопления начинается с отключения подачи электроэнергии;● освободить насос и прилегающие трубопроводы от остатков теплоносителя;● снять фиксирующие корпус насоса винты и двигатель;● разбираем электродвигатель и ротор;

● необходимо, упираясь в рабочую насечку, провернуть рукой ротор.

2. Посторонний предмет блокирует колесо

● отключить отопительный прибор;● из насоса и прилегающих трубопроводов удалить теплоноситель;● снять фиксирующие корпус винты и двигатель;● достать инородное тело;

● вставляем сетчатый фильтр, чтобы защитить входной патрубок от грязи и накипи.

Проблема №2. Оборудование не вращается и не издает характерных звуков

Тестером проверьте электропитание и напряжение на клеммах, а также правильно подсоедините устройство к питанию. Многие модели имеют плавкий предохранитель, который быстро перегорает от скачков напряжения. Решение вопроса — замена предохранителя.

Проблема №3. При включении циркуляционный насос шумит

Когда в трубопроводе скапливается воздух появляется нехарактерный шум. Решение проблемы — выпустить воздух из труб. Если в верхней части трубопровода установить автоматический узел, воздух будет выпускаться автоматически.

Проблема №4. Отопительное оборудование не включается

Проблема в электропитании. Проверяйте фазы и предохранители. Если осмотр не исправил ситуацию, вероятнее всего сгорела обмотка привода. В этом случае самостоятельный ремонт невозможен.

Проблема №5. Насос включается, но отключается через пару минут работы

Если провода подсоединены неправильно, тогда необходимо осуществить ремонт циркуляционного насоса своими руками. Загляните в клеммную коробку и проверьте соединение проводов по фазам. Также, если контакт вашего предохранителя слабый, его необходимо снять и прочистить все зашлакованные элементы.

Проблема №6. Сильная вибрация насоса

Наиболее распространенная причина ремонта насоса отопления своими руками — амортизация подшипника. Замена детали устраняет неисправность.
