Основа такой системы — емкость для воды, которая устанавливается на значительной высоте. Если есть место, резервуар ставят на чердаке, если нет — можно построить специальную вышку или установить ее на крыше соседнего сооружения. От емкости по дому расходятся трубы, разводящие воду по точкам потребления.

Система водоснабжения частного дома с накопительным баком (из колодца или скважины  — неважно)

Работает эта система так:

• Вода из колодца или скважины насосом подается в емкость, ее уровень контролируется поплавковым механизмом. При достижении порогового значения насос отключается.
• За счет того, что накопительная емкость находится выше всех точек раздачи воды, в системе создается некоторое давление. При открывании крана за счет этого давления вода поступает в точку раздачи.
• При снижении уровня воды в емкости ниже определенной отметки, включается насос, добавляя воду.

Система водоснабжения частного дома или дачи с накопительным резервуаром проста и недорога. Но есть целый ряд серьезных недостатков:

• При такой организации водоснабжения давление в системе низкое, да еще и переменное — зависит от уровня воды в емкости и количества открытых кранов. Из-за этого никакая бытовая техника работать не будет (автоматическая стиральная машина, электрический водонагреватель (бойлер), посудомойка, автономная система отопления и т.д.).
• При отказе автоматики есть реальная угроза затопить дом водой, переливающейся через край. Опасность можно уменьшить, если сделать систему аварийного слива воды. Для этого в накопительную емкость чуть выше требуемого уровня воды приваривают трубу, через которую в случае повышения уровня вытекают излишки. Трубу вывести можно в канализацию или дренажную систему, а можно — в огород. Но нужна какая-то индикация того, что воды в баке слишком много (звук льющейся воды  — тоже один из сигналов).
• Емкость имеет солидные размеры, и место для нее найти не всегда легко. Как вариант  — построить вышку рядом с домом, на которой расположить бак для воды.

Если на даче никакой техники не предвидеться, использовать можно и такую схему снабжения водой. Но в доме мало кого такой вариант устроит. Нужно будет рассмотреть следующий вариант.

Водопровод на даче из колодца. Чеховский район

Водопровод на даче из колодца устроен достаточно просто и сделать его можно самостоятельно. В этой статье мы опишем основные этапы работ по водоснабжению дачи из колодца своими руками и дадим некоторые советы по выбору оборудования для водоснабжения дачи из колодца. Следует отметить, что сам по себе колодец – это наиболее подходящий резервуар для хранения и использования воды на даче. Он дешевле скважины в монтаже, обслуживании и установке оборудования. Вода в колодце отстаивается и его легко почистить, если вы им давно не пользовались. Оборудование колодца можно смонтировать самостоятельно, в то время как обвязка скважины требует более высокой квалификации.

Водопровод дачи из колодца, который мы опишем ниже может работать с любым уровнем грунтовых вод и практически с любым количеством колец. Он состоит из двух систем – системы подачи воды из колодца в дом (система водоснабжения из колодца) и системы распределения воды внутри дома (система разводки воды внутри дома). Обе системы имеют возможность полного слива воды и вы можете оставить вашу дачу без отопления на зиму. В то же время можно приехать зимой на дачу, заполнить систему элементарными действиями и она снова будет работать.Система водоснабжения из колодца состоит из погружного насоса, напорной магистрали от колодца в дом, гидроаккумулятора внутри дома, реле давления насоса и запорной арматуры. Рассмотрим все компоненты системы водоснабжения в отдельности. 1. Погружной насос. Чтобы сделать водоснабжение дачи из колодца самостоятельно, необходимо грамотно подобрать насос. Для водопровода из колодца мы рекомендуем устанавливать и монтируем сами только погружные насосы, которые обладают рядом преимуществ перед остальными насосами. Дело в том, что погружной насос толкает воду перед собой. Чем больше насосных колец в насосе, тем большее давление он может создать и прокачать большее количество воды в единицу времени, которое называется расходом. Для дачи нормальным запасом давления, создаваемого колодезным насосом являются 6 атмосфер. Большее давление уже перебор, а меньшее может отразиться на производительности системы. Погружные насосы работают бесшумно, так как они все время находятся в воде. Мы рекомендуем устанавливать маслонаполненные насосы, двигатель которых охлаждаются безопасным для здоровья маслом, а масло, в свою очередь, охлаждает вода через специальную прокладку. Такие погружные насосы служат дольше насосов с сухим ротором и могут работать под нагрузкой более длительное время. В этих насосах конденсатор стоит в отдельном блоке вместе с предохранителем в помещении, а к блоку идет четырехжильный кабель. Забор воды в таких насосах происходит из середины, поэтому они меньше подвержены засорению песком и выходу из строя.

Разводка воды из скважины в дом и на полив. Водопровод на дачном участке от скважины своими руками 5 3

Обеспечение частного дома или дачного участка водой – один из основных аспектов комфортной жизни человека. Полноценное водоснабжение и правильное водоотведение позволяют решить ряд бытовых вопросов, а также дают возможность использовать все блага цивилизации: стиральную и посудомоечную машинку, различную сантехнику.

Наиболее распространенный способ водоснабжения – подача воды из скважины. Рассмотрим основные этапы обустройства водоснабжения дома и практические рекомендации, обеспечивающие надежность и стабильность работы водопроводной системы.

Скважина на приусадебном участке – достоинства автономного водоснабжения

Для водоснабжения частного дома могут использоваться различные источники водозабора: централизованный водопровод, колодец или скважина.

Водоснабжение частного дома из скважины имеет некоторые преимущества:

1. Автономность подачи воды. Контроль над объемами водоснабжения домовладелец устанавливает самостоятельно.
2. Высокое качество и экологичность воды. Простая и артезианская скважина имеет достаточную глубину, поэтому вода из них не содержит вредных соединений и примесей.



3. Экономическая эффективность. Конечно, бурение скважины и проведение водопровода к дому – удовольствие не дешевое, но со временем, эти расходы окупаются, так как отсутствуют коммунальные платежи за использованные кубометры воды.

Первым делом необходимо определиться с типом скважины: «песчаная» или артезианская.

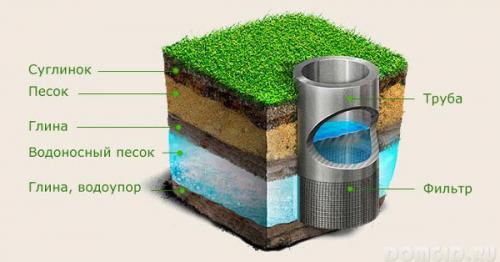

«Песчаная» скважина имеет глубину 40-50 метров – до верхних водоносных слоев песчаного горизонта. Если попасть на русло подземной реки, то уровень бурения скважины можно сократить и до 15 метров.

Достоинства скважины «на песок»:

• качество воды лучше, чем в колодце или централизованной магистрали;
• скорость обустройства скважины (2-3 дня);
• пробурить скважину можно без привлечения специальной техники.

Недостатки «песчаной» скважины:

• невысокая производительность – около 1,5 м3/час;
• срок эксплуатации – до 10 лет;
• вода может содержать примеси;
• нуждается в периодической прокачке.

❝«Песчаная» скважина подойдет для сезонного водоснабжения дачи, для коттеджа или частного дома лучше обустраивать артезианскую скважину❞

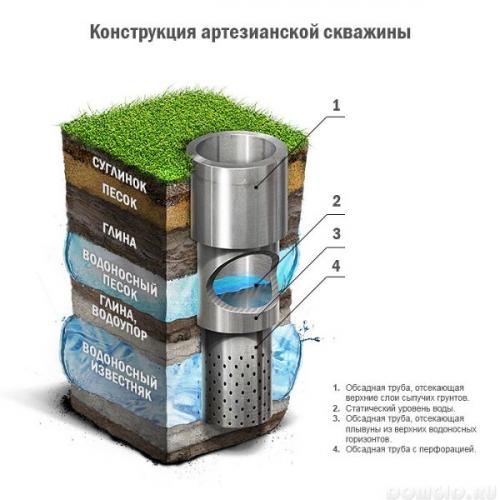

Глубина артезианской скважины может достигать 200 метров – затрагивает водоносный слой известковых пород. Бурение артезианской скважины надо обязательно согласовать, так как известковый водоносный слой считается стратегическим запасом государства.

Достоинства артезианской скважины:

• высокая производительность – около 10 м3/час;
• неограниченный запас известковых вод;
• срок эксплуатации – около 50 лет;
• высокое качество воды;
• вода подается под большим давлением.

Недостатки артезианской скважины:

• необходимость согласования проекта и получения разрешительных документов;
• высокая стоимость бурения скважины (работы должны выполняться специализированной компанией).

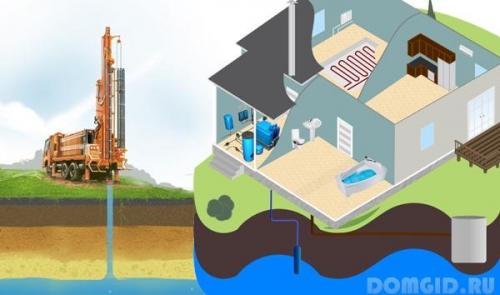

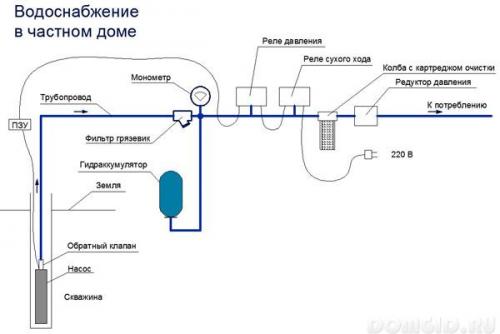

Схема автономного водоснабжения: основные элементы системы

Каким бы ни был источник автономного водоснабжения частного дома, необходимо создать схему с указанием всех основных элементов системы и материалов, используемых для прокладки водопровода.

Схема водоснабжения частного дома включает следующие элементы.

1. Скважина – источник воды.

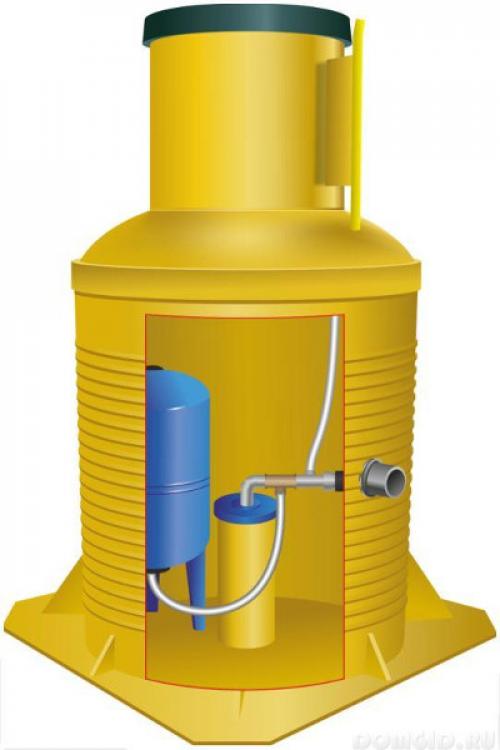

2. Кессон – вспомогательное помещение скважины (пластиковая или металлическая бочка). Защищает устье от грунтовых вод, осадков и обеспечивает нормальную температуру в скважине.



3. Автономная насосная станция или глубинный насос для забора воды из скважины.
4. Обратный клапан препятствует движению воды в обратном направлении.

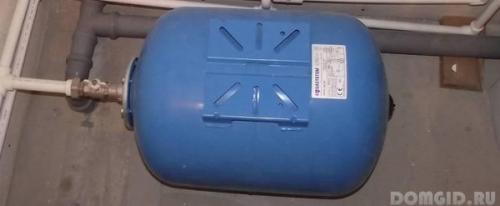

5. Гидроаккумулятор (гидробак) накапливает определенное количество воды и поддерживает давление в системе. Именно из гидробака вода поступает к точкам водозабора.



6. Водоочистные фильтры:

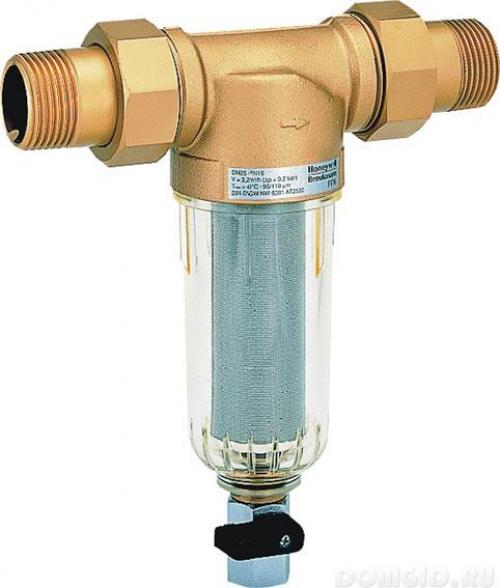

• фильтр-грязевик не пропускает крупную крошку в гидроаккумуллятор (если источник воды – артезианская скважина, то можно не устанавливать такой фильтр);
• фильтр с картриджем очистки – механическая очистка от мелких примесей глины, песка, ржавчины и грязи.

Манометр используется для контроля давления в системе водоснабжения. Необходим для настройки реле давления.

Реле давления – включает и отключает электропитание насоса. В реле настраивается порог минимального и максимального давления: при низком давление реле замыкает контакты – насос включается в работу, при высоком – контакты размыкаются.

Реле сухого хода отключает насос от электропитания, если вода в скважине закончиться.

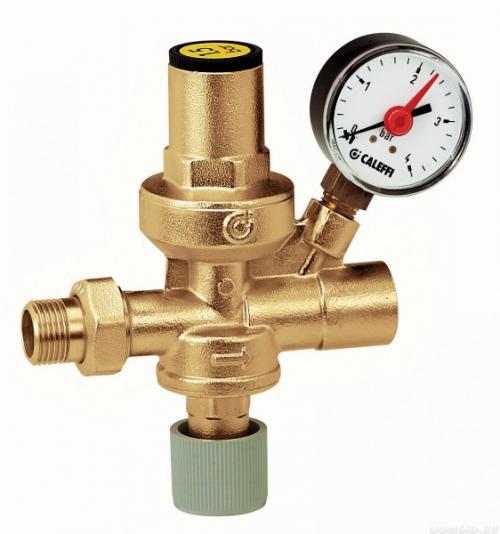

Редуктор давления нужен для того, чтоб на выходе поток воды имел максимальное давление. По сути, это стабилизатор давления, который «сглаживает» нижний и верхний пороги давления.

ПЗУ – пускозащитное устройство, необходимое для запуска и постепенного разгона до максимальной частоты вращения.

Устройство водопроводной системы частного дома можно разделить на три блока:

1. Система водозабора.
2. Дворовая магистраль.

Водопровод на даче под ключ. Вода под ключ в частном доме: варианты подведения водопровода в дом

Стоимость монтажа зависит от типа водоснабжения: скважина или колодец, кессон или адаптер, насос или насосная станция, автономный или центральный водопровод. Ниже мы рассмотрим самые распространенные варианты:

1. Вода от скважины с кессоном

Подойдет тем, кто хочет развести водоснабжение на несколько построек: дом, баню, гостевой домик. Или сделать с соседом одну скважину на двоих.

2. Вода от скважины с адаптером

В сравнении с предыдущим это более бюджетный вариант организации водопровода от скважины. Однако развести воду на несколько построек уже не так удобно, как с кессоном.

3. Вода от колодца с погружным насосом

Наиболее популярный вариант обустройства водоснабжения в частном доме. Установка колодца обойдется дешевле, чем бурение скважины. К тому же добыть воду из колодца в экстренных случаях можно и без участия насоса – по старинке, ведром на веревочке.

4. Вода от колодца с насосной станцией

В отличие от погружного насоса насосная станция устанавливается в доме. Это имеет свои плюсы и минусы. Плюсы – не нужно делать розетку в колодце. Минусы – для насосной станции необходимо выделить отдельное помещение. Многие ставят станцию в санузле, но это некрасиво, неудобно и шумно.

5. Вода от центрального поселкового водопровода

Для врезки в центральный водопровод нужно, чтобы рядом с участком проходила магистраль. Такой водопровод не требует автоматики, подключиться к нему очень просто. Если подключение делается от водоканала, а не от администрации поселка, нужно согласование. И одним из условий подключения является обязательная установка септика.

Монтаж водопровода частного дома от скважины со скважинным адаптером

При обустройстве скважины для водопровода можно обойтись адаптером, если водопровод делают на одного потребителя и на одну-две постройки, например дом и баня. Если же нужна разводка на несколько участков или построек, то ставят кессон. Подробнее об этом в материале.

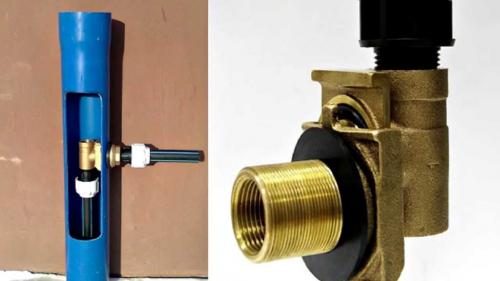

Скважинный адаптер – компактное устройство для врезки трубы ниже глубины промерзания. Одна часть адаптера неподвижно крепится к скважинной трубе, вторая часть соединяется с насосом и крепится к первой части через клиновое соединение (ласточкин хвост). Ход монтажа мы подробно описывали в описании услуги:. Здесь приведем цены.

Рис.2. Скважинный адаптер

Оборудование

Ед. изм.

Кол-во

Цена, руб.

Стоимость, руб.

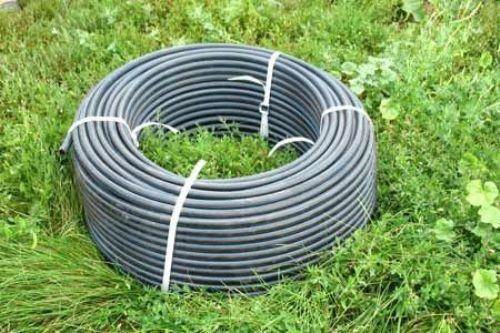

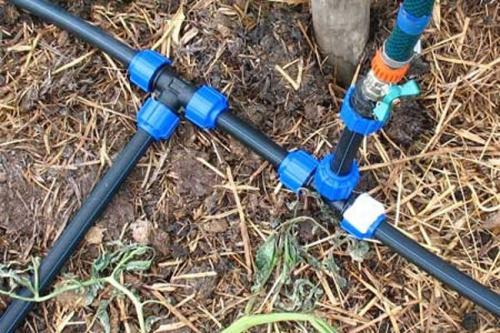

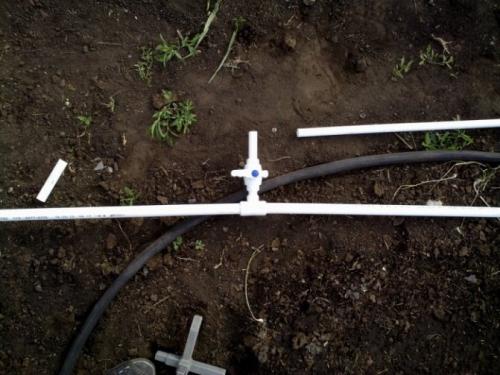

Водопровод на даче из пластиковых труб. Особенности планирования дачного водопровода

Постройка водопроводной системы на дачном участке всегда бывает сложнее, чем, если бы делать водопровод для жилого дома или гаража. Основная проблема заключается в том, что формально потребуется построить три ветки:

• Водопровод с питьевой водой для дачного домика;
• Стационарная водопроводная система для подведения технической воды в домик и к точкам полива на грядках;
• Времянка или переносная система труб и шлангов для подключения капельного и душевого полива грядок, кустарников и деревьев.

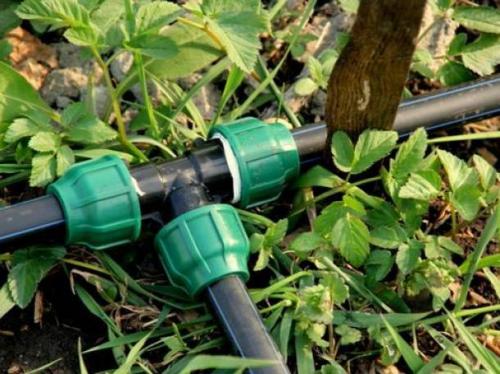

Для каждой из систем можно подобрать свой вариант пластиковых труб, наиболее подходящий для поставленной задачи. Кроме того, немаловажное значение имеет цена на пластиковые трубы для водопровода на даче. К примеру, если попытаться составить схему водопровода для дачного домика, то станет понятным, что в этом случае на все про все уйдет не более 20 м труб с тремя точками потребителей — для кухни, душа и туалета.

Такой водопровод можно легко собрать своими руками из полипропиленовых труб. Вся затея с обустройством водопровода в дачном домике обойдется максимум в 150-200 долл., при условии подключения к централизованной системе водоснабжения или к уже построенной скважине с насосом и выводом.

Если попытаться по той же схеме собрать водопровод поливной системы, то затраты только на приобретение и сборку пластиковых труб могут возрасти в несколько раз. Например, для стандартного дачного участка в 6 соток общая длина уложенной в грунт магистрали составляет не менее 100 метров погонных, соответственно, цена поливной ветки водопровода из полипропилена возрастет как минимум в 2-3 раза. К этой схеме стоит добавить систему шланговых поливалок и капельное орошение, например, для теплицы или грядок под пленкой.

К сведению! Грамотно спланированный и построенный пластиковый водопровод способен выдержать 10-15 лет эксплуатации без капремонта и обслуживания.

Система дачного полива, собранная из резиновых шлангов и стальных труб, при более высокой стоимости постройки служит примерно вдвое меньше, поэтому реальной альтернативы использованию пластика нет.

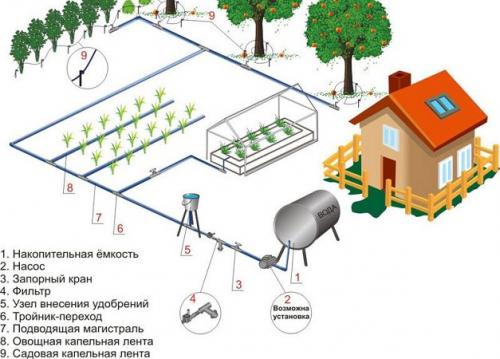

Типовое устройство дачного пластикового водопровода приведено на схеме. Как правило, подвод воды к грядкам выполнялся в виде нескольких параллельных трубопроводов диаметром 20 мм, которые подключались в виде «гребенки» к основной напорной магистрали, сечением 40-50 мм.

Для обеспечения снабжения поливной водой достаточно одной напорной поливной и одной питающей магистрали для подвода в дом и наполнения резервуара капельного орошения.

Источник: https://avtonomnoe-vodosnabzhenie.aystroika.info/stati/vodoprovod-svoimi-rukami-na-dache-pogruzhnye-i-poverhnostnye-ustroystva

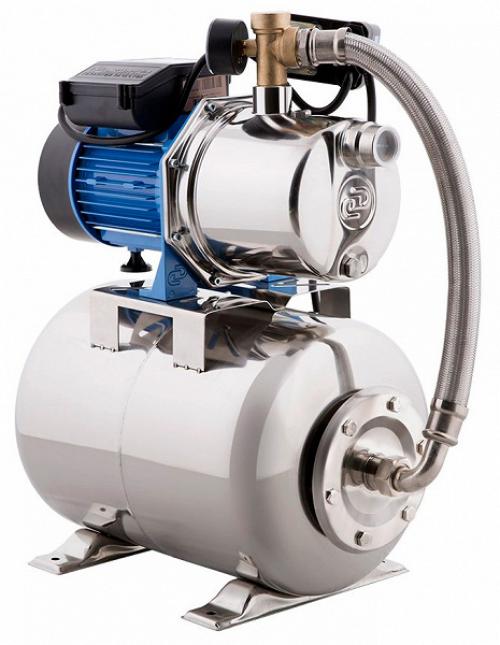

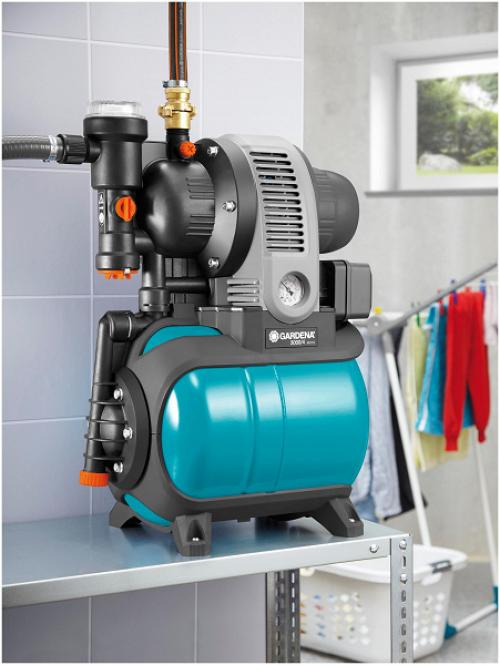

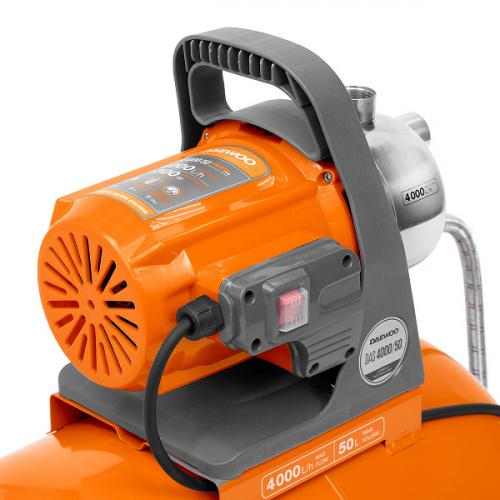

Автоматическая подача воды из скважины в дом. Критерии выбора насосной станции

Рассмотрим критерии по порядку.

Выбор в зависимости от количества точек водоразбора и расхода воды

Производительность, или объем перекачиваемой станцией воды, измеряется в кубометрах в час. Чем больше в доме точек водоразбора, тем выше должен быть этот показатель, который, в свою очередь, зависит от мощности прибора (от 500 до 1400 Вт) и от емкости бака-гидроаккумулятора (12—50 л). Естественно, чем выше мощность и больше бак, тем больше производительность. Считается, что для дома с одним туалетом, одной душевой кабиной, кухней и 1—4 пользователями достаточно производительности до 3 кубометров в час.

Специалисты советуют сделать расчет: сложить расход воды в час всеми точками водоразбора и умножить сумму на коэффициент 0,8. Так, если одна точка расходует в среднем 0,5 кубометра в час, а точек 5 (краны в ванной, в туалете, на кухне, бачок унитаза, периодическое включение стиральной и посудомоечной машины), то получается такой расчет: 0,5×6×0,8 = производительность насоса 2,4 кубометра в час.

Некоторые бренды указывают производительность в литрах в минуту и в литрах в час. 1 литр в минуту = 0,06 кубометра в час. Современные станции имеют производительность от 30 до 90 литров в минуту. Переведем в кубометры и в литры в час:

Последние два варианта подойдут, например, для мини-отеля или кафе.

Производительность зависит в том числе от мощности. Соотношения примерно такие:

• мощность 500-600 Вт — производительность 3 кубометра в час
• мощность 900 Вт — производительность 3,6 кубометра в час
• мощность 1100 Вт — производительность 4,2 кубометра в час

Высота подъема воды и напор

Поверхностные насосные станции рассчитаны на определенную глубину забора (подъема) воды, чаще всего до 6-9 м. Важно запомнить: если высота подъема воды более 8 метров, то насосная станция должна быть оснащена дополнительным струйным насосом, или эжектором, который позволяет увеличить подъемную силу водяного столба.

Если требуется еще бо́льшая высота подъема, станция должна быть уже не поверхностной, а погружной — то есть с погружным насосом. Такие станции рассчитаны на эксплуатацию в скважинах, но в большинстве случаев источником воды для дачного водопровода служит все же колодец.

Еще одна важная характеристика станций — напор, или высота подачи воды. Она обозначается буквой H и показывает, не только на какую высоту станция поднимает воду, но и какое расстояние может пройти вода от источника (зеркала воды) до точек водоразбора.

Тут учитываются длина всех труб — как вертикальных, так и горизонтальных, а также их сопротивление и потери напора при их прохождении. Измеряется напор в метрах.

Для расчета необходимого напора рекомендуется суммировать расстояние от зеркала воды до уровня земли (для этого нужно знать глубину колодца) и высоту от уровня земли до расположения точек водоразбора. Каждые 10 метров этого расстояния добавляют к высоте подъема еще 1 метр.

Например, колодец расположен в 30 м от дома, где стоит станция. Это означает, что к расчетной высоте подъема воды (например, 8 м) нужно прибавить не менее 3 м. Пример расчета: 30+8+3 = 41 м. К полученному результату надо прибавить 10%-20% про запас: итого для описанных условий нужна станция с напором не менее 45 м.

Все это связано — и вот каким образом. От материалов во многом зависит уровень шума и то, где станцию можно установить: в доме, на улице под навесом, в пристройке, в подвале, непосредственно в колодце на полке под крышей (и такое бывает).

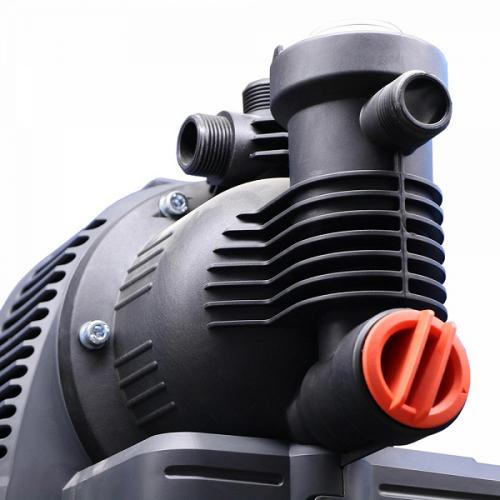

Станции могут быть выполнены из:

• нержавеющей стали: дорого, высокий уровень шума, высокая антикоррозионная стойкость, чистая вода первой порции
• полипропилена: не слишком дорого, низкий уровень шума, сохранение чистоты воды
• чугуна: не слишком дорого, низкий уровень шума, подверженность коррозии при отсутствии специального внутреннего покрытия, а значит — попадание в первые порции воды частиц ржавчины

Разные узлы прибора — гидробак, корпус двигателя — могут быть сделаны из разных материалов, стоит уточнить это перед покупкой.

Насосные станции в рабочем состоянии ни в коем случае нельзя оставлять в помещениях, где температура может упасть ниже нуля. Причина очевидна: замёрзшая вода просто «разорвёт» устройство. Перед началом холодной погоды, если станция остается зимовать в неотапливаемом помещении, воду необходимо из насоса слить — хорошо, если для этого есть удобная дренажная пробка (внимательно читайте инструкцию: их может быть несколько).

Чугунные станции не стоит хранить в подвале или в пристройке к дому зимой при отсутствии отопления. Приборы из нержавеющей стали и пластика зимуют в суровых условиях куда лучше.

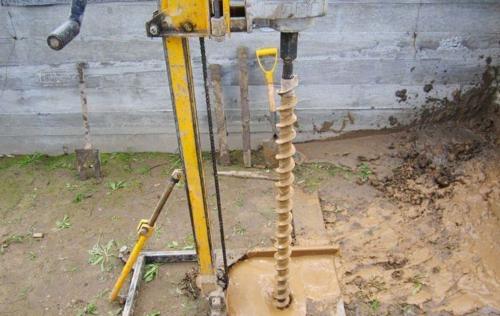

Вода на даче скважина. Виды скважин и их особенности

Водоносные слои пролегают в земле на различном расстоянии от поверхности, поэтому в зависимости от глубины бурения различают такие виды скважин:

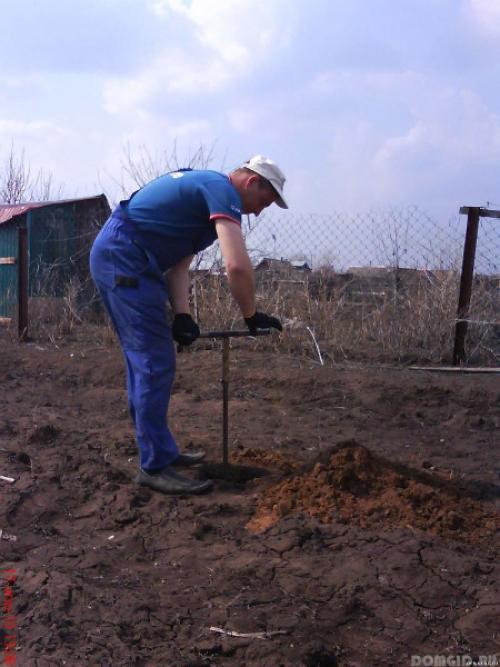

1. Абиссинский колодец. Самый недорогой способ обеспечить дом водными ресурсами. Его пробуривают при помощи стальной трубы, наконечник которой представляет собой фильтр заостренной формы. Такую конструкцию забивают в землю, постепенно прикрепляя дополнительные секции. Глубина составляет в среднем 5-10 м, а диаметр 4-6 см. После того, как водозабор будет полностью организован, следует заняться профилактическими манипуляциями, чтобы вода соответствовала санитарным нормам.

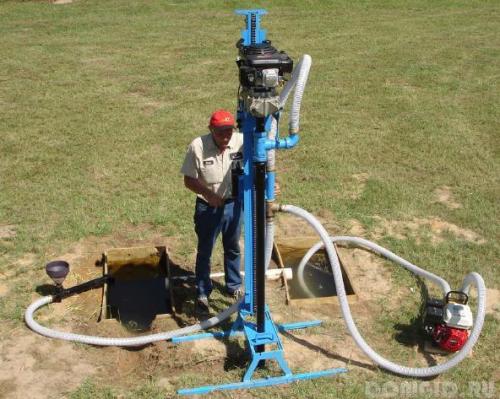

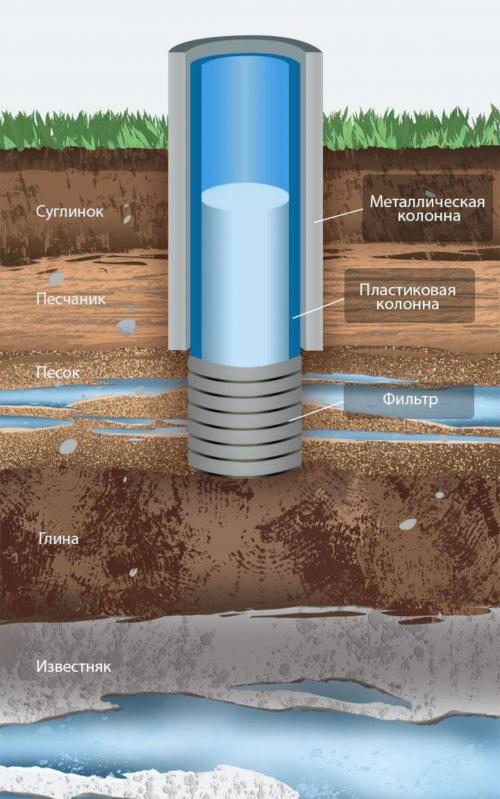

2. Песчаная скважина. Предназначена для подъема жидкости с глубины, достигающей 40 м. Диаметр скважины составляет 12-16 см. Конструкцию устанавливают на водонепроницаемый грунт, при этом подача будет обеспечена при помощи просачивания воды под давлением через нижнюю часть установки. Помимо насосного оборудования, нужно позаботиться об установке фильтров, которые избавят поток воды от песчинок и вредных стоковых примесей. Этот вариант подойдет для постоянного использования и может снабжать участок на протяжении 15 лет.

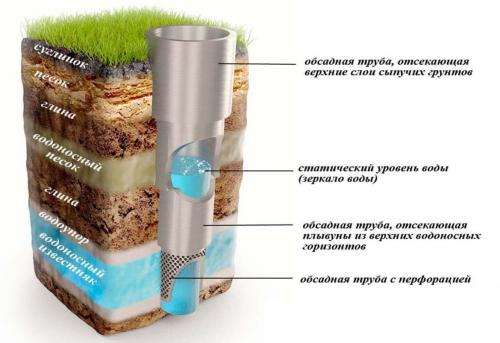

3. Артезианская скважина. Водоносные слои пролегают на глубине 40-200 м и отличаются чистотой за счет того, что туда не просачиваются грунтовые воды. Давление жидкости в известняковых пластах достаточно высокое, чтобы обеспечить естественный подъем на требуемую высоту. Обустройство такого типа происходит поэтапно, потому что диаметр отверстия приходится дважды сокращать: в середине, при некотором углублении в известковый слой, и после окончания обсадной трубы, используемой в рыхлых слоях почвы. Для использования такого источника потребуется оформить разрешительные документы на использование артезианских водных запасов. Плюс дорогостоящая разработка самой скважины и создание «санитарной зоны».
