Разводка воды в квартире. Главное – грамотно спроектировать
Разводка воды в квартире. Главное – грамотно спроектировать
На первый взгляд устройство системы водоснабжения не представляет ничего сложного. Достаточно провести металлопластиковые (медные, полипропиленовые и др.) трубы ко всем точкам потребления от центрального стояка. Казалось бы, сделать разводку воды в квартире своими руками сможет практически каждый. К тому же при небольшой площади помещения точек разбора немного – ванна, унитаз и одна или две раковины.
Однако, не стоит забывать о том, что многие владельцы стремятся оборудовать ванную комнату стиральной машиной, а, если позволяет место, установить еще и душевую кабинку с гидромассажем. Не лишним будет также агрегат для мытья посуды на кухне. А ведь для работы этих и ряда других современных устройств требуется подача проточной воды.
Таким образом, существенно возрастает нагрузка на систему. Потому так важно правильно подобрать схему разводки водопровода в доме, на даче или в квартире. Ведь это скажется, в частности, на том, достаточный ли напор воды будет поступать ко всем точкам потребления для обеспечения бесперебойного полноценного функционирования оборудования. В ряде случаев грамотно составленный проект может существенно упростить выполнение монтажных работ, а также снизить эксплуатационные расходы.
При отсутствии навыков и времени на изучение способов разводки водоснабжения в квартире можно обратиться к специалистам, которые составят схему и соберут систему под ключ. Однако, не каждому по карману оплатить такие услуги. При должном подходе, соблюдении строительных норм и наличии инструмента для работы с металлопластиковыми трубами вполне реально сделать ремонт самостоятельно.
Разводка воды в квартире полипропиленом. Какие покупать трубы и детали?
Полипропиленовые элементы для трубопроводов выпускаются в четырех исполнениях, каждое из которых маркируется особым образом:
- PN10 и PN16: ориентированы на применение в системах холодного водоснабжения с максимальным давлением, соответственно, 10 и 16 атм.
- PN20 и PN25: изделия для систем отопления и ГВС. Цифры в маркировке указывают предельное давление в атм, но они соответствуют температуре в 20 градусов. Следует учитывать, что при нагреве прочность полипропилена сильно уменьшается.
Трубы и детали второй группы имеют стекловолоконное или фольгированное армирование, способствующее уменьшению коэффициента теплового расширения. Элементы со стекловолокном монтировать проще, т.к. не требуется обработка шабером. Более простой является и технология их производства, поэтому при выборе таких труб уменьшается вероятность приобретения брака.

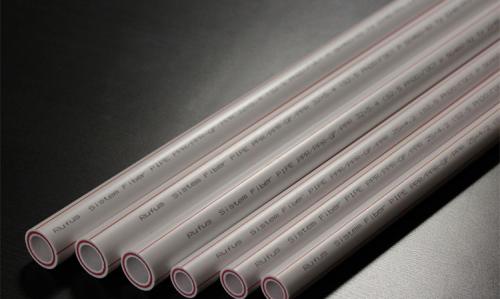

Полипропиленовые трубы для горячей воды
Цены на трубы марок PN16 и PN20 отличаются незначительно, поэтому последние часто ставят и на «холодный» водопровод как более надежные.
В домах и квартирах для разводки системы водоснабжения чаще всего используют ПП-трубы диаметром 25 мм.
Кроме труб мастеру понадобятся:
- клипсы для крепления труб к стенам;
- муфты и переходники для соединения труб соответственно одинакового или различного диаметров;
- уголки;
- тройники или коллектор (в зависимости от способа разводки);
- теплоизоляция – рукава из вспененного полиэтилена.

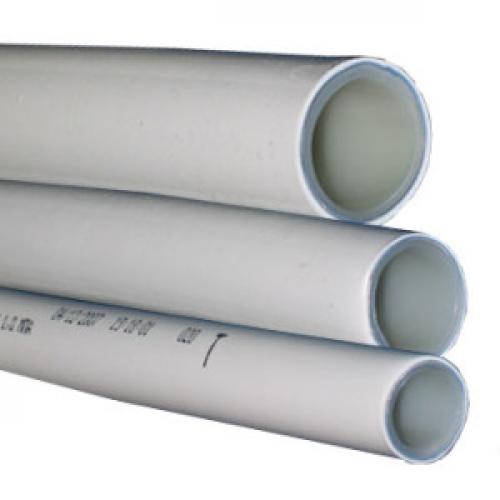

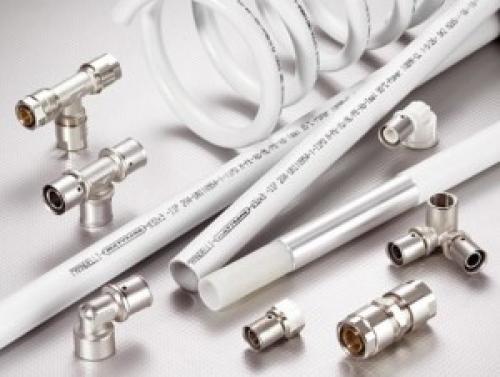

Разводка воды в квартире металлопластиком. Отличительные особенности материалов
Достоинства изделий из металлопластика:
- продолжительный срок использования;
- повышенная пропускная способность в сравнении с металлическим водопроводом аналогичного диаметра;
- не требует специальных приспособлений для создания нужного угла изгиба;
- быстрый и простой монтаж конструкции;
- низкий коэффициент теплопроводности;
- хорошая звукоизоляция;
- не ржавеют;
- устойчивы к образованию внутренних отложений;
- сборка системы производится с минимумом отходов;
- совместимость с другими материалами;
- антистатичность;
- высокая устойчивость к замерзанию;
- качество транспортируемой жидкости не меняется;
- правильно установленный водопровод (с доступом к основным узлам) элементарен в ремонте.
Недостатки:
- при многочисленных изгибах одной точки возможны повреждения внутреннего металлического слоя;
- при резких перепадах температурного режима могут образоваться протечки в местах соединения, требующие подтяжки или полной замены фитингов;
- прямые солнечные лучи губительны для изделий с полимерным покрытием.
Трубы из металлопластика производятся диаметром от 16 мм до 63 мм. При строительстве жилья используются материалы, диаметр которых не превышает 40 мм.
Оптимальными и выгодными по цене вариантами являются диаметры 16 и 20 мм , но их можно использовать только при наличии в вашей системе водоснабжения постоянного хорошего давления.
Малый диаметр изделия вызовет турбулизацию потока воды, а пропускная способность уменьшится в несколько раз. Учитывайте этот факт при выборе материала.
Технические показатели
- диаметр изделия 16-63 мм;
- толщина наружного полимерного покрытия 2 – 3 мм;
- толщина алюминиевого слоя 0,19 – 0,3 мм;
- вес трубы с диаметром 16 мм составляет 105 г, а с самым большим диаметром – 1224 г (указан вес погонного метра);
- +95°С – оптимальная рабочая температура;
- выдерживают кратковременную нагрузку до +110°С;
- замерзают при низкой температуре;
- минимальный радиус изгиба 80 – 125 мм при ручном способе.
Подробная инструкция для экономных владельцев собственного дома — Установка счетчика воды своими руками .
Об особенностях монтажа и выборе пластиковых дренажных колодцев читайте здесь .
Как сделать твердотопливный котел длительного горения своими руками ? Инструкция, чертеж и схема котла.
Источник: https://avtonomnoe-vodosnabzhenie.aystroika.info/stati/standartnaya-shema-vodosnabzheniya-kvartiry

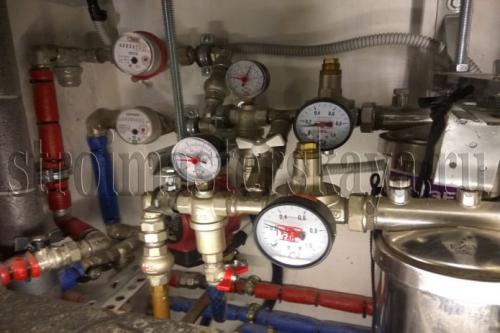

Водораспределительный узел в квартире. Узел ввода домашнего водопровода
Что такое узел ввода водопровода в квартире, какие устройства и зачем устанавливаются во водном узле после стояков горячего и холодного водоснабжения…
Обязательной частью современного жилья, является его водоснабжение. У многих , еще совсем недавно, из сантехнического оборудования в квартирах стояло пару смесителей, душ, да сливной бачёк унитаза.
Но как говорится, прогресс на месте не стоит.
Любой Человек хочет жить комфортней, и максимально использовать блага цивилизации.
С появлением посудомоек, стиральных машин , душевых с огромными лейками мы подневольно стали тратить больше воды .
В связи с чем, Все это великое множество оборудования, требует качественной и продуманной водопроводной схемы.

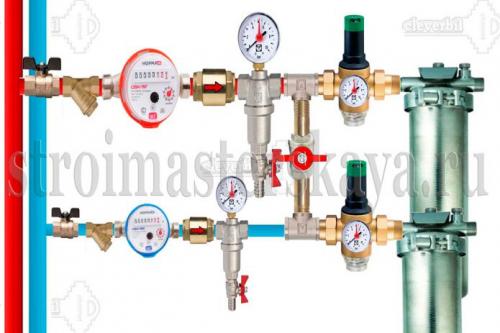

Узел ввода водопровода
Водопровод начинается от стояков горячего и холодного водоснабжения.
Коренной кран
Каждый стояк имеет отвод, первым после которого идет коренной кран , запорная арматура может быть разного типа - вентильная, шаровая и даже с электроприводом.
Фильтр - грязевик
После запорной арматуры устанавливают фильтр так называемый " грязевик" .
Существуют различные варианты фильтров - прямые ,косые, а так же совмещенные с запорной арматурой.
Установка последних, на ответственном участке не желательна, поскольку раздельные узлы более универсальны и всегда могут быть заменены быстро и без особых проблем.
Наиболее оптимальным вариантом является прямой или косой фильтр.
Диаметр ячеек сетки такого фильтра обычно составляет от 300 до 600 микрон. Хотя можно найти и мельче.
Необходимо знать, что установка перед счетчиком устройств с промывными штуцерами, может вызвать сложности при постановке счетчика на учет, поскольку Все отверстия для сброса, расположенные перед водоизмерителями, должны иметь возможность опломбировки. Это касается и прочистной пробки косого фильтра.
Корпус косого фильтра совсем не велик, поэтому установка чрезмерно мелкой сетки в нем, однозначно приведет к необходимости частого вскрытия и прочистки.
А чтобы не стать постоянным клиентом обслуживающих организаций и исключить частые ситуации когда вам придется обращаться к ним из за слабого давления в водопроводе, причиной которого может оказаться банальное засорение сетки косого фильтра, который вы не сможете прочистить своими силами в связи с его опломбировкой.
Гораздо рациональнее, устанавливать сетку с максимальным диаметром ячеек которая не будет мгновенно забиваться.
Водоизмерительные приборы - счётчики
Далее устанавливаются водоизмерительные приборы.
Счётчики бывают - универсальными, рассчитанными на использование как в горячем так и в холодном водоснабжении, а бывают предназначены к использованию только для конкретной воды, холодной или горячей.
Обратный клапан
После счётчика устанавливается обратный клапан.
Некоторые управляющие компании не принимают счетчик к эксплуатации без установленного в системе обратного клапана, благодаря которому исключается возможность отмотки счетчика при передавливании воды через домашний водопровод обратно в стояк в случаях изменения давления или при отключениях подачи водоснабжения.
Промывной фильтр
Если в воде присутствуют мелкие частицы способные повредить механизмы смесителей и другой техники, что в принципе является довольно частым явлением, то после обратного клапана желательна установка промывного фильтра с мелкой сеткой.
Фильтрующий элемент в таком фильтре может иметь сеточку с сечением от 20 до 500 микрон. Чаще всего встречаются модели с установленной сеткой на 100 микрон.
Фильтр с возможностью промывки удобен именно тем что для его очистки необходимо лишь произвести сброс воды через промывной штуцер, шланг от которого можно подсоединить прямо к канализации.
Байпас
Для более эффективной промывки фильтра может устанавливаться байпас с краном, благодаря чему появляется возможность промывать сетку напором воды в обратном направлении.
По большей части, байпас имеет смысл устанавливать в системах с низким качеством воды где приходится довольно часто прочищать сетку фильтра от грязи.
Регулятор перепада давления
Что бы оградить внутренний водопровод от скачков давления (гидроударов), а так же уравновесить разность давления холодной и горячей воды, устанавливают редуктора давления.
Редуктор предназначен для ограничения повышения давления на выходе, в строго заданных рамках. Следует четко понимать, что редуктор не повышает давление, и если на входе в него всего 1 бар то на выходе из редуктора получить больше никак не выйдет.
Задача редуктора, защита от внешних гидроударов и регулировка на выходе необходимого потолка давления.
