Критерии выбора станции водоснабжения для дома. Варианты и назначение

Критерии выбора станции водоснабжения для дома. Варианты и назначение

Насосная станция водоснабжения для дома монтируется в подающую систему, вода подаётся из вне под давлением в трубопровод. Другой вариант устройства водопроводной системы – это самотёчный, он не требует никакого дополнительного оборудования. Вода в этом случае закачивается в некую накопительную ёмкость, устанавливаемую выше уровня самой верхней точки водозабора. Например, в чердачном помещении, откуда она самотёком спускается в сеть, создавая тем самым давление.

Однако, самотёчная система имеет значительный минус, заключающийся в необходимости выделения для накопительного бака отдельного тёплого помещения, чтобы вода в нём не замёрзла. Учитывая, что расход воды в благоустроенном доме, заселённом семьёй из 4 человек, может достигать 1-1,5 м²в день , можно представить объём необходимой накопительной ёмкости.

Другой вариант, водонапорный, подразумевает создание напора в сети неким агрегатом, в роли которого часто выступает насос, погружённый в скважину. Подобный вариант часто применяется на дачных участках, где количество водоразборных точек минимально. Достаточно всего лишь включить насос в электросеть, и из шланга потечёт струя воды. Однако, для водообеспечения благоустроенного жилища с круглогодично проживающими в нём людьми подобный вариант не годится.

Полноценный благоустроенный дом с автономным водоснабжением требует наличия в водопроводе стабильного давления. Показатель его должен соответствовать техническим требованиям подключенного к водоснабжающей сети бытового оборудования и сантехнических устройств.

В противном случае автоматические стиралки или проточные водогрейные бойлеры попросту не будут включаться, а из душа будет течь тонкая струйка воды. Решить данную проблему призвана установка насосной станции.

Какой насос выбрать для насосной станции. Особенности грамотного выбора насосной станции

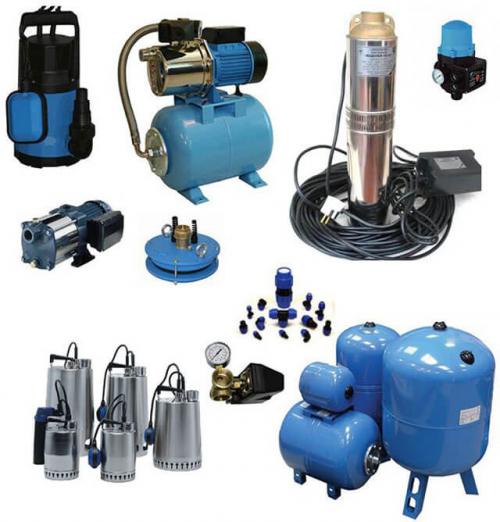

Современный рынок предлагает огромный ассортимент разнообразных насосов, среди которых неподкованный пользователь легко теряется.

Чтобы выбор был правильным, следует отталкиваться от следующих параметров:

• уровень производительности;
• показатель мощности;
• резервный бак и его объем;
• с какой глубины будет забираться вода.

Это основные критерии выбора, но имеются и дополнительные, которые также играют роль:

• на какую высоту будет подаваться вода;
• из каких материалов произведен насос и бак;
• имеется ли защита от перегревов и сухого хода;
• каким способом будет управляться оборудование (дистанционно, автоматически или вручную).

Рассмотрим более детально каждый пункт:

• мощность. Если насосная станция будет установлена на территории частного дома, то данный параметр является ключевым. Выбирая оборудование по этому критерию, пользователь должен учесть: на каком расстоянии будет расположен насос от скважины, сколько на участке имеется точек водозабора и сколько воды способна предоставить для пользования скважина. Если рассматривать бытовые насосы, то их мощность в среднем 600 – 1500 Вт;
• показатель производительности. Этот параметр напрямую зависит от мощности оборудования. Выбирая по этому критерию стоит отталкиваться от того, сколько воды способна поставлять точка водозабора, то есть скважина или колодец. Выбирайте ту станцию, производительность которой по паспорту будет чуть меньше, чем производительность скважины. Кроме того, следует прислушаться к советам буровой компании. Если вы желаете стабильное водоснабжение на участке, то оптимальный вариант – 3000 – 6000 литров в час;
• какого объема должен быть накопительный резервуар. Здесь следует учесть то, сколько воды потребуется для пользования, если вдруг отключится электроэнергия. Важно также отталкиваться от материала, используемого для изготовления гидроаккумулятора. Это напрямую влияет на конечную стоимость агрегата. Самыми дорогостоящими являются баки из чугуна, а доступными – из пластика, но их срок службы оставляет желать лучшего. Наиболее оптимальный вариант, если рассматривать критерий «цена-качество» — гидроаккумулятор из стали;
• сухой ход и перегрев. Оборудование сможет стабильно и бесперебойно работать в том случае, если в нем предусматривается защита от сухого хода и перегрева. Конечно, это скажется на конечной стоимости насосной станции. К примеру, в скважине закончится вода, а насос продолжит работать и в конечном счете выйдет из строя. В этом случае важно, чтобы агрегат был оснащен защитой от сухого хода. В некоторых случаях насосы работают на повышенных оборотах, из-за чего перегреваются и также выходят из строя – здесь спасет защита от перегрева, которая попросту отключит оборудование. Благодаря таким способам защиты насосная станция сможет эффективно функционировать на протяжении длительного времени;
• варианты управления. Как было отмечено выше, станцией можно управлять дистанционно или вручную. Также предполагается автоматическая работа, которая характерна полезной функцией – установка сама включится, если в гидроаккумуляторе закончится вода и отключится, как только он будет заполнен. В случае с собственной дачей, автоматический способ управления ни к чему, наиболее оптимальный вариант – насосная станция с ручным способом управления.

Станция подачи воды из колодца. Особенности систем водоснабжения из скважин и колодца

Планируя водоснабжение из колодца или скважины, обратить внимание на:

• Установку тройника. Если вода с источника будет использоваться для полива, рационально использовать тройник. Это поможет избежать фильтрации того объема воды, который в этом не нуждается.
• Выбор насоса. Он должен обеспечить беспрерывную подачу необходимого количества воды. Самый популярный вариант у владельцев частных домов – насос, напор которого 60-80 м. Модели большей мощности, чем нужно, покупать не стоит — это повышенный расход электроэнергии.
• При использовании насосной станции, сооружение в котором оно будет расположено обустройте соответствующим образом: хорошая теплоизоляция стен, наличие пространства для профилактических работ, защита от проникновения влаги.
• Рассмотрите возможность установки резервного бака для воды. Он снизит уровень нагрузки на оборудование и обеспечит «плавность» работы всей системы. Также в случае неправильного расчета диаметра труб, он сможет немного компенсировать недостачу давления.

Водоснабжение из колодца или скважины – идеальный вариант обустройства системы водоснабжения для дома. Это позволит избежать зависимости от центральной магистрали и получать воду лучшего качества, особенно если выполняется подключение скважины. Все расчеты можно выполнить самостоятельно, как и сделать прокладку труб и подключение оборудования.

Как выбрать станцию водоснабжения. Принцип устройства

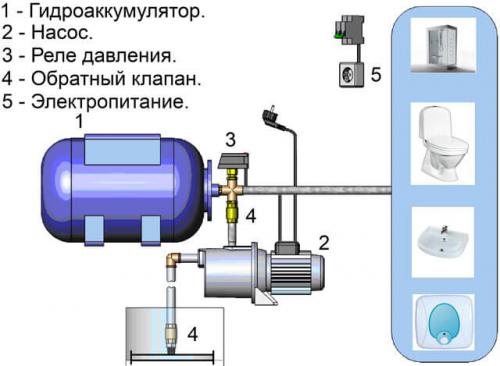

Перед тем, как выбрать насосные станции водоснабжения для частного дома, надо разобраться с типом их устройства. Агрегат можно собрать по отдельности или купить готовую модель. Он может состоять из следующих элементов:

• гидроаккумулятор (специальный бак, который может быть от 15 до 100 л и больше);
• автоматика, регулировочные блокираторы;
• шланги, фитинги, трубы, клапана;
• обратный клапан;
• насос (применяется поверхностная/погружная модель);
• фильтр;
• реле давления.

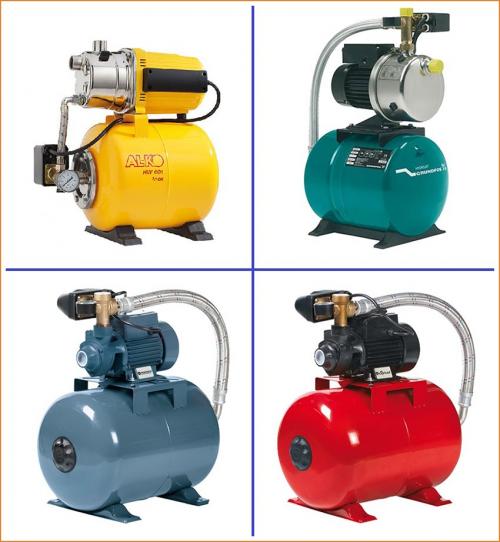

Специалисты всегда советуют выбирать готовые модели, где элементы подобраны по всем характеристикам. Погружные модели могут меняться на поверхностные.

Устройство станции Источник strojdvor.ru

Фильтр используется для защиты устройства от мусора. Клапан защищает от обратного хода жидкости при отключении прибора. Выключается/включается насос по сигналу реле давления. Сечение труб должно обеспечивать нормальное перемещение жидкости. Мощные модели обеспечивают нормальную подачу жидкости для домов, где проживает больше 5 человек, а также точки водозабора за пределами дома.

Основные компоненты

Насосная станция для частного жилища – отличное решение для автоматизации водоснабжения из любых источников. Кроме покупки оборудования и всех необходимых материалов желательно знать, как происходит монтаж оборудования. Разные характеристики моделей позволяют обеспечивать подачу жидкости в любые точки.

Монтаж устройства с большим баком в скважине Источник skvagina.dp.ua

С встроенным эжектором

Имеют большой напор и могут высоко поднимать воду. Не требуется наполнять систему жидкостью. Имеют хорошие показатели производительности, надежные, но шумные, поэтому ставят в подсобном или звукоизолированном помещении. При установке учитывается уровень расположения воды и горизонтальный трубопровод.

С выносным эжектором

Забирают жидкость с большой глубины. Эжектор в воде, к нему крепят шланги. Малошумные, экономичные по потреблению электричества, но имеют небольшую эффективность.

Модель с внешним эжектором Источник budmir.com.ua

Погружной насос

Подключение насосной станции гарантирует забор жидкости с разной глубины и на большом отдалении источника. Характеризуется небольшим шумом, не боятся подсоса, протечек. Довольно дорогие модели. Могут использоваться только в чистой воде, желательна установка хорошей системы фильтрации, но требуется ее регулярная чистка. Для обслуживания необходимо поднимать устройство наверх.

Погружной насос Источник prom.st

Гидроаккумулятор

Для уменьшения разрушительного эффекта монтируется гидроаккумулятор, который имеет мембранный тип. Он защищает устройство от износа, поддерживает давление, дает некоторый запас жидкости, исключает гидроудары. Это сосуд с мембраной – с одной стороны заполняется водой, а с другой находится воздух/азот. Вода накапливается в мембране, насос отключается, воздушная прослойка постоянно поддерживает требуемый напор. При уменьшении объема жидкости падает давление, включается насос. Элемент подбирается с учетом количества жильцов, мощности, точек, числа включений и давления. Если расчет произведен неправильно, насос будет часто включаться и быстро износится. Если воды много, то она будет застаиваться.

Варианты гидроаккумуляторов Источник moikolodets.ru

Блок управления

Станция для воды в частном доме имеет блок управления: манометр, реле и штуцер. Защищает от сухого хода, перегревания и остановки при попадании внутрь мусора. Агрегат включается циклами, не больше установленного максимальное числа.

Преимущества автоматического оборудования

Водная станция гарантирует экономию и комфорт:

• высокая безопасность и эффективность;
• увеличение долговечности бытовой техники, поддержание напора и давления;
• обеспечение запаса воды и ее поступление при отключении электричества;
• авторежим функционирования, минимальный износ деталей, экономичность;
• простая установка, минимальные габариты, монтаж в удобном или подходящем месте.

При плохом давлении система может подсоединяться к центральному водопроводу.

Монтаж

Перед подключением системы надо определиться с местом ее установки. Надо учитывать следующие требования:

• не прислонять к стенам;
• установка возле источника воды;
• место с хорошей вентиляцией, теплое, сухое, защита от мороза;
• свободный доступ.

Требуется тщательно все продумать, поскольку некоторые модели систем очень шумные.

Варианты монтажа:

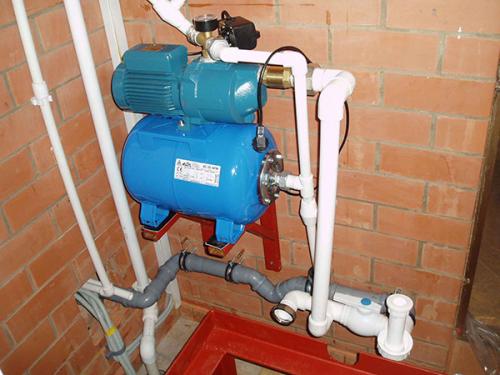

1. Помещение отапливаемое. Идеальным вариантом будет котельная, допустимы комнаты общего пользования, дальше от спален.
2. Подвал или цоколь. Требуется обеспечить защиту от морозов, влаги и сделать звукоизоляцию. Часто делается короб с люком.
3. Качать из колодца насосной станцией для дачи можно круглый год . Необходимо сделать платформу ниже промерзания, утеплить конструкцию.

Вариант схемы забора жидкости из колодца круглогодичного использования Источник sovet-ingenera.com

• Обустройство кессона. Ниже промерзания в зимний период, выстраивается короб с свободным местом для обслуживания. Сверху утепляется и закрывается, делается люк. Возможно использовать если зеркало воды находится не ниже 11 м.

Станция подачи воды из скважины. Устройство насосной станции

Для комфортного проживания в загородном доме необходимо наличие безупречно смонтированной системы водоснабжения, в которой главную функцию выполняет насосная станция.

Знание устройства системы водоснабжения и принципа работы отдельных звеньев этой коммуникации позволяет самостоятельно выполнить монтаж водопровода или проконтролировать работу приглашенных мастеров, провести ремонт отдельного элемента или выполнить его замену при возникновении аварийной ситуации.

Система водоснабжения с насосной станцией для дачи для скважины состоит из следующих важнейших составляющих частей:

• Устройство для забора воды, оснащенное фильтром.
• Обратный клапан, препятствующий движению воды в обратном направлении.
• Всасывающая труба, идущая к насосу.
• Реле давления, регулирующее подачу воды.
• Датчики, по которым можно определить точные значения определенных параметров.
• Гидроаккумулятор, в котором происходит автоматическое накопление воды.
• Электродвигатель.

Гидроаккумулятор является современным и практичным устройством, однако не всегда есть возможность его приобрести. В этом случае для решения вопроса, как установить насосную станцию на скважину, можно использовать накопительный бак, хотя следует учесть его недостатки, включая слабый напор и неудобный монтаж. С учетом того, что специализированные магазины предлагают современные агрегаты для насосной станции, в которых уже имеется гидроаккумулятор, нет необходимости собирать и устанавливать систему с накопительной емкостью.

Решаясь на установку простой емкости для накопления жидкости, важно помнить о следующих правилах:

• Для создания необходимого напора накопительный резервуар устанавливают на максимально возможной высоте. Чаще всего монтаж выполняют в чердачном помещении.
• Основание, на котором предполагается монтаж накопительной емкости, должно быть усилено балками, плитами или дополнительными перекрытиями.
• Бак должен вмещать трехдневный запас воды на случай поломки насоса. Однако следует помнить, что в емкости объемом более 250 литров может накапливаться осадок.

При заборе воды из скважины насосной станцией с мембранным гидроаккумулятором или резервным накопительным баком в обязательном порядке устанавливают фильтрующий элемент и монтируют страховочный патрубок для отвода лишней воды. Шланг от патрубка следует вывести в дренаж или емкость, из которой поливают насаждения на участке.

Работает станция для подачи воды из скважины по следующему принципу: при снижении уровня воды происходит включение насоса, который закачивает воду и заполняет систему. Когда система заполняется до необходимого уровня, а давление достигает определенных значений, реле давления отключает насос. Настройки реле выставляют в зависимости от объема накопительной емкости и технических характеристик насоса.

Максимальное расстояние от колодца до насосной станции. Выбор места установки

Устанавливают насосные станции возле источника воды — скважины или колодца — в специально оборудованном приямке — кессоне. Второй вариант — в подсобном помещении в доме. Третий — на полке в колодце (со скважиной такой номер не пройдет), и четвертый — в подполе.

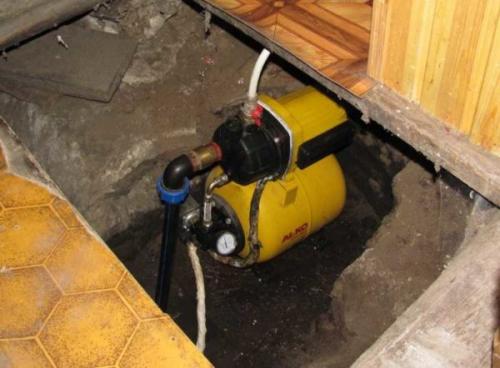

Установка насосной станции в подполе — может быть слишком слышен шум от ее работы

Как определить глубину всасывания

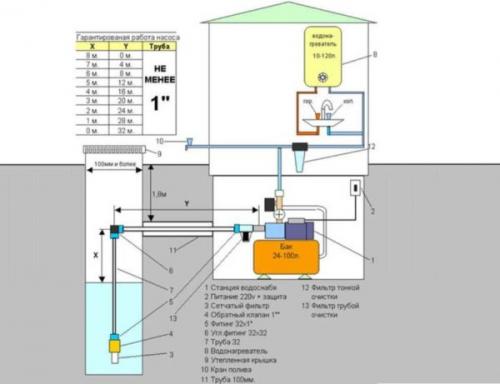

При выборе места в первую очередь руководствуются техническими характеристиками — максимальной глубиной всасывания насоса (откуда сможет поднять насос воду). Все дело в том, что максимальная глубина подъема насосных станций — 8-9 метров.

Глубина всасывания — расстояние от зеркала воды, до насоса. Подающий трубопровод можно опустить на какую угодно глубину, качать воду он будет с уровня расположения зеркала воды.

Скважины часто имеют большую глубину чем 8-9 метров. В этом случае придется использовать другое оборудование  — погружной насос или насосную станцию с эжектором. В этом случае вода может подаваться с 20-30 метров, чего обычно достаточно. Минус этого решения — дорогостоящее оборудование.

Глубина всасывания — характеристика, определяющая способ установки

Если вам не хватает всего метра до того, чтобы можно было поставить обычное оборудование, можно поставить станцию в колодце или над скважиной. В колодце на стенке крепят полочку, в случае со скважиной углубляют приямок.

При расчетах не забывайте, что уровень зеркала воды «плавает» — летом он обычно понижается. Если глубина всасывания у вас на грани, в этот период воды может просто не быть. Позже, когда уровень поднимется, водоснабжение возобновится.

Соображения безопасности

Еще один момент, который надо учитывать — сохранность оборудования. Если установка насосной станции предполагается возле дома с постоянным проживанием, проблем меньше — выбирать можно любой вариант, даже в небольшом сарайчике. Только одно условие — он не должен промерзать зимой.

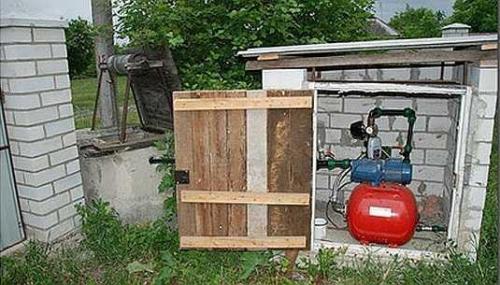

Установка насосной станции в сарае годится при постоянном проживании и условии утепления/отопления на зиму

Если же это дача, на которой постоянно не живут, дело сложнее — надо устраивать такое помещение, которое в глаза не бросается. Наиболее безопасный способ установки насосной станции — в доме. Хотя унести ее могут и в этом случае.

Второе место, где можно установить насосную станцию — заглубленный замаскированный кессон.

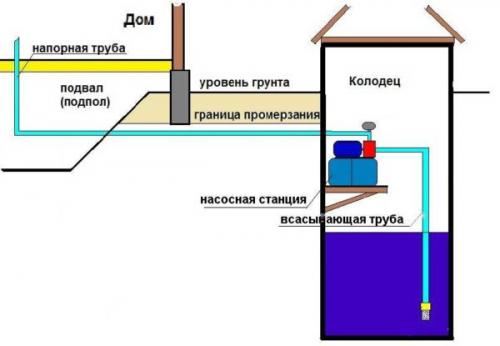

Схема установки насосной станции в колодце

Третье — на полке в колодце. Только в этом случае традиционный домик для колодца делать не стоит. Нужна стальная крышка, которая запирается на надежный замок (к кольце приварить петли, в крышке сделать прорези, на которые вешать запоры). Хотя, под домиком тоже может скрываться хорошая крышка. Только конструкцию надо продумать так, чтобы она не мешала.

Удобство и условия эксплуатации

Установка насосной станции в доме хороша всем, кроме того, что оборудование при работе шумит. Если есть отдельное помещение с хорошей звукоизоляцией и по техническим характеристикам это возможно — никаких проблем. Часто делают подобное помещение в подвале или в цокольном этаже. Если подвала нет, можно сделать короб в подполе. Доступ к нему — через люк. Этот короб кроме звукоизоляции должен иметь и хорошую теплоизоляцию — диапазон рабочих температур начинается от +5°C.

Для снижения уровня шумов станцию можно ставить на толстую резину — для гашения вибрации (создается вентилятором охлаждения). В этом случае возможно даже установка в доме, но звук, безусловно все равно будет.

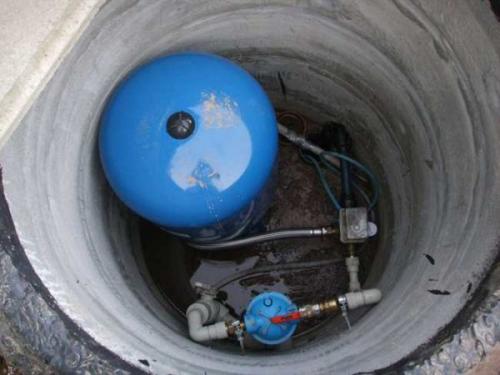

Кессон из бетонных колец

Если вы остановились на монтаже насосной станции в кессоне, он тоже должен быть утепленный, а еще водонепроницаемый. Обычно для этих целей используют готовые железобетонные емкости, но можно сделать кессон из бетонных колец (по типу колодца). Вниз установить кольцо с дном, сверху — кольцо с крышкой. Еще вариант — сложить из кирпича, пол залить бетоном. Но этот способ подходит для сухих участков — уровень подземных вод должен быть ниже на метр ниже глубины кессона.

Глубина кессона такая, чтобы оборудование было установлено ниже уровня промерзания. Утеплитель  пенополистирол. Лучше — экструдированный. Тогда одновременно получаете еще и гидроизоляцию.

Для кессона из бетонных колец удобно использовать  скорлупу (если найдете подходящий диаметр). Но можно и плитный пенополистирол, нарезать полосами и его клеить. Для прямоугольных приямков и сооружений подойдут плиты, которые можно клеить на стены при помощи битумной мастики. Промазываете стену, прикладываете утеплитель, можно дополнительно зафиксировать парой гвоздей/дюбелей.
