Схемы разводки водоснабжения в квартире. Схемы разводки водоснабжения

Схемы разводки водоснабжения в квартире. Схемы разводки водоснабжения

Выбор оптимальной схемы подключения водопотребляющего сантехнического оборудования зависит от количества потребителей, стадии ремонта, в которой находится квартира и финансовых возможностей ее собственника.

Сегодня наиболее распространены два метода распределения водоснабжения по внутриквартирным потребителям:

1. Последовательная . От подающих воду стояков выводится единственный трубопровод магистрального типа, поочередно питающий сантехнику и бытовые приборы.
2. Коллекторная . Через распределитель воды, именуемый «гребенкой», жидкость поступает к потребителям в квартире по отдельным трубам.

Зачастую в системах квартирного водопровода оба типа разводки совмещаются, это бывает удобно и выгодно. Рассмотрим названные схемы подробнее.

Последовательная разводка водопровода

Планируя построение квартирного водопровода на тройниках (последовательного), важно не ошибиться с диаметром труб. Корректно выбрать сечение магистрали позволит, в том числе, расчет потерь напора воды.

Секции трубопровода, связывающие сантехнику с питающей магистралью, связываются с ним через тройники или водные розетки (+)

Этот способ построения водоснабжения в квартирах широко применялся в советском прошлом по следующим причинам – малая площадь жилья, простота и дешевизна исполнения работ.

Недостатки последовательной магистрали выражаются в значительном понижении давления воды на последнем сантехническом оборудовании, подключенном к ней. В системах ГВС значительно остывает вода, приходится спускать ее и выжидать, пока жидкость необходимой температуры дойдет по трубе к потребителю.

Однако при небольшой протяженности водопроводной системы выбор тройниковой схемы подачи оправдывает ее сравнительная дешевизна.

Коллекторное водоснабжение квартиры

От последовательного трубопровода коллекторную магистраль отличает допустимость использования труб меньшего сечения без потери напора. Побудительный насос водопроводу на гребенке не нужен.

Принцип коллекторной разводки напоминает систему отопления «теплый пол» — потоки воды распределяются по нескольким трубопроводным веткам небольшой протяженности (+)

Для квартир большой площади подобное веерное водораспределение подходит идеально.

Прежде всего, объемы снабжения водой в каждый отдельный трубопровод позволяют выполнение точной регулировки. Специальные механизмы на коллекторной «гребенке» настраиваются под подачу необходимого объема жидкости.

Разводка воды в квартире полипропиленом. Преимущества полипропиленовых труб

Полипропилен представляет собой термопластичный полимер, получаемый из производных этилена. На сегодняшний день этот материал является вторым по распространенности пластиком в мире, уступая только полиэтилену. И трубы, изготовленные из полипропилена, с каждым годом все больше вытесняют устаревшие аналоги из стали. Во многом это обусловлено повышенной долговечностью и стойкостью к воздействиям агрессивных сред. Там, где стальные трубы сравнительно быстро придут в негодность, полипропиленовые способны прослужить до 50 и более лет. Но, помимо этого, есть и другие достоинства.

1. Внутренняя поверхность качественных полипропиленовых труб на стадии производства проходит специальную обработку, которая в ходе их эксплуатации снижает скорость формирования твердых отложений на стенках. Таким образом, полипропиленовые трубы засоряются гораздо медленнее, чем их аналоги из стали.



   Схема устройства полипропиленовой трубы

2. Низкая теплопроводность полипропилена – на поверхности не выступает конденсат, который может испортить внешний вид отделки стены и пола рядом с трубой либо привести к повышенной влажности и появлению плесени в помещении.
3. Легкий вес – перевозка, погрузка, разгрузка и ручная переноска труб из полипропилена не является ни для кого проблемой.
4. Высокая доступность и большой выбор комплектующих – в любом сантехническом магазине вы без проблем сможете найти и приобрести различные фитинги, краны и прочие детали, необходимые для монтажа сетей из полипропиленовых труб.

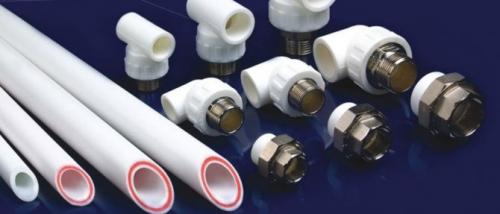

   Полипропиленовые трубы MeerPlast и соединительные детали к ним (фитинги)

5. Низкая цена – обустройство качественного водопровода из полипропилена не требует больших затрат.
6. Универсальность – существует множество марок труб из полипропилена, различающихся по своим характеристикам. Потому можно прокладывать не только линии холодного водоснабжения, но и магистрали ГВС и отопления. Главное – подобрать качественную трубу соответствующей марки.
7. Простота монтажа – совокупность преимуществ, изложенных выше, делает полипропиленовые трубы материалом, с которым без проблем смогут работать даже те, кто не имеет большого опыта в сантехнике. Потому сделать водопровод из них можно своими руками.

Разводка водопровода в частном доме. Схемы разводки водоснабжения в частном доме своими силами

При строительстве обязательно встанет вопрос о водоснабжении в частном доме. Если рядом проходит центральный водопровод, нужно получить технические условия, разрешение на подключение и провести водопровод в частный дом. При отсутствии центральных сетей, предстоит выбрать вариант автономного обеспечения водой.

Виды и способы водоснабжения частного дома

Вариантов водоснабжения множество. Выбор зависит от наличия центральных сетей, горизонта залегания грунтовых вод, расположения ближайших водоемов и финансовых средств.

По виду водоснабжение частного дома разделяется на: центральное и автономное. При центральном водоснабжении вода поступает из уличной сети по отводящему трубопроводу в жилой дом. За качество, состав воды и ее свойства, отвечает водоснабжающая организация, с которой заключается договор.

При автономном водоснабжении, источником могут служить:

• артезианская скважина, глубиной до 40 метров;
• поверхностная скважина, глубиной до 15 метров;
• колодец;
• поверхностные воды ближайшего водоема.

По способу водоснабжения в доме различают: самотечное и напорное. При самотечном способе вода поступает под напором размещенной в баке, находящемся на возвышении. Если для подачи воды применяется насос, создающий напор в водопроводе, такое водоснабжение в доме называется напорным.

Важно: качество воды будет зависеть от выбора источника, установленных фильтров и систем водоочистки.

Преимущества и недостатки вариантов водоснабжения

Центральный водопровод

Артезианская скважина

Преимущества:

• Низкая стоимость подъема воды
• Регулируемый напор
• Не имеет химических загрязнений, не требуется обеззараживание

Недостатки:

• Требуется фильтрация
• Может требоваться очистка от солей металлов
• Затраты на строительство

Поверхностная скважина, колодец

Преимущества:

• Затраты ниже, чем на артезианскую скважину
• Регулируемый напор

Недостатки:

• Требуется фильтрация
• Требуется очистка
• Первичная вода имеет загрязнения
• Возможно наличие вредных химических веществ
• Может потребоваться обеззараживание

Поверхностный водоем (река, озеро, пруд), дождевая

Преимущества:

• Минимальные затраты, если водоем рядом

Недостатки:

• Вода, сильнозагрязненная, с наличием химических веществ, применяемых в с/х
• Использование без фильтрации, очистки и обеззараживания опасно для здоровья
• Высокие затраты на водоподготовку

Из сравнения видно, в каком порядке стоит отдать предпочтение вариантам водоснабжения.

Использование скважины для организации водоснабжения

Если центральное водоснабжение отсутствует, выбор за скважиной . Но и эта схема водопровода имеет несколько вариантов.

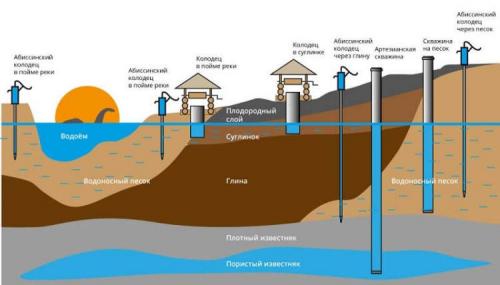

Почва является естественным природным фильтром. Просачиваясь в глубины, загрязненная вода очищается, меняет свой состав, может освобождаться от некоторых химических соединений, которые вступают в реакцию с другими химическими элементами, находящимися в почве. Поэтому, чем с большей глубины будет отбираться вода, тем более высокого качества она будет.

В почве также располагаются пласты глины или суглинка. Они плохо пропускают воду. Влага, скапливаясь над таким пластом, образует водоносный слой. Из которого можно отбирать воду через скважину. Но вода, просочившаяся сквозь глину, имеет намного большую степень очистки. А встретившись со вторым пластом глины, образует второй водоносный слой.

Вода, которая отбирается из третьего водоносного слоя, является максимально очищенной и именно ее называют артезианской. В разной местности она может залегать на разной глубине. В среднем от 25 до 50 метров и более.

Вода, отбираемая из второго водоносного слоя, менее очищенная, называется песчаная, а скважина “на песке”.

Вода, отбираемая из первого слоя тоже может быть песчаной, если выше лежит водонасыщенный пласт, называемый верховодка. Такую скважину называют абиссинской. А ее глубина от 8 до 16 метров. Иногда первый слой воды и верховодка объединены, если их не разделяет глиняная прослойка. Верховодка может в сухое время года терять воду. Все зависит от строения почвы в конкретной местности.

Совет: для загородного дома, предназначенного для круглогодичного проживания, лучше бурить артезианскую скважину, но можно обойтись и скважиной со второго водоносного слоя. Выбор опять же зависит от состава воды этого слоя. Для летнего домика-дачи, можно обойтись абиссинской скважиной, но лучше скважина на песке.

Оборудование и материалы

Многие задаются вопросом, как сделать водопровод своими руками. Это вполне по силам каждому, у кого есть желание разобраться в его устройстве.

Подбор оборудования осуществляется после определения источника. Для подключения к центральному водопроводу достаточно труб и перекрывающих кранов. В месте подключения желательно установить колодец , но можно обойтись и без него. Определяется это техническими условиями, выдаваемыми водоканалом.

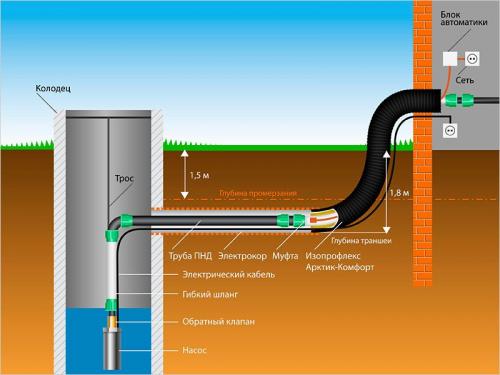

В случае автономного варианта схема водоснабжения значительно усложняется. Потребуется различное оборудование, для подъема и очистки.

Схема водопровода в частном доме. Водоснабжение частного дома: устройство водопроводной системы и инструкции для самостоятельного монтажа

Водоснабжение частного дома является основой всего внутреннего благоустройства. Прокладка водопроводной сети в частном доме – процедура довольно сложная и ответственная. При неправильно произведённом монтаже система либо вовсе не будет работать, либо работать не на полную мощь. Но, несмотря на большую ответственность и относительную сложность, смонтировать водопровод можно своими руками.

Подбор источника водоснабжения

Перед тем, как приступить к сооружению водопровода в частном доме своими руками, следует произвести все предварительные проектно-расчётные работы. Так, необходимо решить вопрос с источником водоснабжения для жилья. Он должен соответствовать требованиям СНиП и СанПиН, предъявляемым к водоснабжению жилых помещений.

Нормативы, установленные СНиП на одного жильца благоустроенной квартиры, регламентируют среднее потребление воды в 200 л.

Однако, при выборе источника водоснабжения, следует учитывать, что на деле данный показатель может быть значительно превышен. В приведённой ниже таблице даны примерные расходы воды в день на различные нужды для обитателей благоустроенного дома.

Таблица расхода воды на нужды в доме:

В итоге получаем максимальный расход в 300, а то и в 400л на человек в день. Конечно, далеко не каждый день все члены семьи принимают ванну — часто её заменяют более экономичным душем. Но в выходные дни, когда вся семья в сборе, расходы на водопроводную систему могут значительно возрастать по сравнению с буднями.

Старые нормативы также не учитывают расход воды новыми бытовыми приборами, которые устанавливаются в благоустроенных домах. Речь идёт о посудомоечных машинах, биде, джакузи, душах-массажёрах.

Схема подключения воды от централизованной системы

Менее энергозатратный вариант  — подключить водопровод дома к магистральной сети.

Конечно, далеко не во всех загородных посёлках имеется централизованное снабжение водой. Но там, где оно имеется, гораздо проще будет произвести врезку в магистральный трубопровод, нежели пытаться обустроить собственное автономное водоснабжение в виде артезианской скважины.

Чтобы подключиться водоснабжению, от домовладельца потребуется направить в адрес эксплуатационной организации соответствующее заявление.

Сотрудники ресурсоснабжающей компании, после рассмотрения ходатайства или выдают разрешение на подключение, либо отказывают в этом.

В случае отказа во врезке, данное решение должно аргументироваться конкретными доводами. Владелец жилья, в свою очередь, вправе опротестовать подобное решение в вышестоящих инстанциях, либо в судебных органах.

Если же эксплуатационная компания разрешает врезку, то её техническими работниками составляется план-схема подводки трубопровода с рекомендациями по проведению процедуры подключения.

Производится вся работа за счёт домовладельца либо сотрудниками самой ресурсоснабжающей компании, либо сторонней организацией, имеющей лицензию на проведение подобных работ.

Децентрализованный способ подачи воды в дом

Децентрализованное водоснабжение подразумевает подачу воды в дом из некоего автономного источника, не связанного с центральным водопроводом.

В качестве такого автономного источника могут выступать:

• Скважина.
• Колодец.
• Природные источники — река, родник или пруд.
• Ёмкость, заполняемая привозной водой.

Среди вышеперечисленных вариантов, наиболее предпочтительный — забор воды из скважины.

При обустройстве скважины следует учитывать предполагаемый ежедневный расход воды на домовые нужды. Достаточную производительность может обеспечить артезианская скважина, пробуренная на достаточную глубину.

Поверхностные, так называемые песчаные скважины , и колодцы рекомендуются для временного использования — например, на дачных участках.

Обеспечить бесперебойное снабжение водой дома с круглогодичным проживанием они вряд ли смогут из-за большого сезонного колебания воды и медленной наполняемости.

Ёмкости с привозной водой смогут обеспечить водой благоустроенный дом только в случае регулярного подвоза. Подобный вариант, с учётом среднего ежедневного расхода на семью из трёх человек в 900 — 1 000 л, может обойтись весьма и весьма недёшево. Оптимальное место для бурения — как можно ближе к дому. Так вы сможете сэкономить на затратах по прокладке трубопровода.

СанПиН требует также, чтобы между скважиной (колодцем) и канализационным накопителем соблюдалось минимальное расстояние в 20м.

Как самостоятельно составить проект

Установка системы водоснабжения в частном доме предполагает предварительное создание проектно-чертёжного документа, где будет отмечено прохождение трубопроводной трассы как снаружи, так и внутри дома.

Отдельные люди считают составление схемы лишней тратой сил и времени, полагаясь на свой опыт и интуицию. На деле отказ от составления проекта оборачивается затягиванием работ, частыми ошибками и переделками.

Коллекторная разводка воды в квартире. Лучшие трубы для водоснабжения в квартире

Давайте теперь рассмотрим какие трубы для водоснабжение лучше использовать?

Раз уж мы говорим о качественной системе водоснабжения в квартире то мы подразумеваем, что вся разводка у нас выполняется скрыто. И в этом случае нас интересуют трубы, которые можно спрятать в стяжку и не боятся, что со временем они в этой стяжке придут в негодность и мы затопим соседей.

На сегодняшний момент такими являются трубы из сшитого полиэтилена и никак не из полипропилена. В чем различие у труб и какие способы их соединения существуют вы можете почитать в этойстатье .

Система монтажа труб рехау является на сегодня одной из самых надежных, и производитель дает на нее гарантию 50 лет. И дальше в статье я рассматриваю только эти трубы.

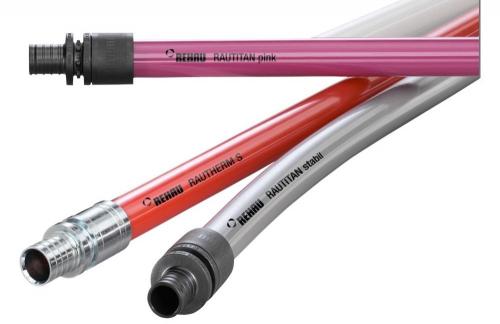

В рехау есть несколько видов труб и подразделяются они по сфере их применения.

Отопление – (PINK, FLEX, STABIL, RAUTHERM S).

Водоснабжение – (HIS – для воды, FLEX – универсальная труба, STABIL – универсальная труба с армированием из алюминия её плюс это меньшее линейное расширение, и она держит форму).

Итак, для воды нам подойдет труба HIS, FLEX и STABIL. В чем различие и какую из них выбрать.

Как правило, когда делают и водоснабжение, и отопление совместно берут универсальную трубу FLEX т.к. она гораздо дешевле чем STABIL и имеет кислородный барьер (важно для отопления). Если необходимо сделать только воду можно взять HIS она будет еще дешевле.

Многие монтажники покупают своим заказчикам исключительно только STABIL – это может быть связано с тем, что им нужно докупать насадку для инструмента, ей удобнее работать так как она держит форму или не знают о существовании других (точнее не понимают их отличие). Однако переплатите за этот трюк вы. В качестве трубы не уступают друг другу имейте это ввиду.

Какой диаметр труб для водоснабжения в квартире выбрать?

При выборе диаметра трубы для водоснабжения в квартире необходимо исходить из пропускной способности подводящей трубы от стояка. Так если от стояка идет 20 полипропиленовая труба или стоит счетчик с диаметром резьбы ½ дюйма, то ставить дальше трубу большего диаметра нет никакого смысла. Логично использовать трубу 20 мм до коллектора. Если на входе стоит кран ¾ дюйма, то нужно использовать трубу 25 мм.
От коллектора до точек водоразбора более чем 16 мм сшитый полиэтилен нет смысла закладывать. Его пропускной способности при коллекторной разводке хватит для любого потребителя.

Какое давление в трубах водоснабжения в квартире должно быть?

Для того, чтобы в системе водоснабжения квартиры было постоянное давление, и не превышало максимально допустимое, необходимо в систему перед коллекторами поставить понижающие редукторы давления.

В многоэтажных домах давление может быть и 6, и 7 атм. а в момент гидроудара может подняться в несколько раз.

Самым слабым звеном в городской квартире оказываются гибкие подводки. Хотя они и выдерживают давление в 10 атм. со временем их резина внутри грубеет. Если при монтаже были сделаны слишком малые радиусы изгиба они и станут теми, кто будет принимать гидроудар. Соответственно загрубевшая резина под воздействием таково гидроудара порвется быстрее.

Понижающие редукторы давления воды как раз снизят давление после входного крана в системе до необходимых 3 атм.

3 атмосферы эта та золотая середина, которая обеспечивает безопасность и хороший напор в кране.  Они также способствуют экономии на воде т.к. при давлении в 7 атмосфер при открытом кране будет выходить гораздо больше воды чем при трех, а мы зачастую не сильно стараемся регулировать открытие крана и поворачиваем его на всю.

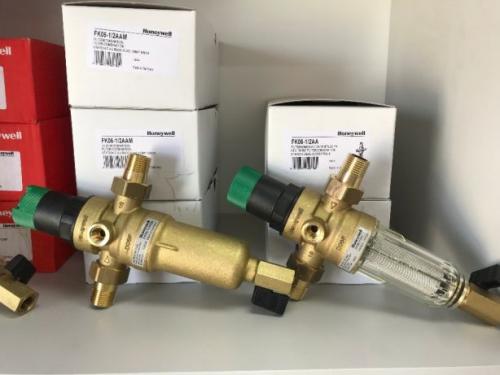

Можно устанавливать как отдельные редукторы давления, так и комбинированные с промывным фильтром. Конечно, система из комбинированного промывного фильтра с редуктором дешевле чем по отдельности, но и в случае выхода из строя редуктора придется менять все целиком.

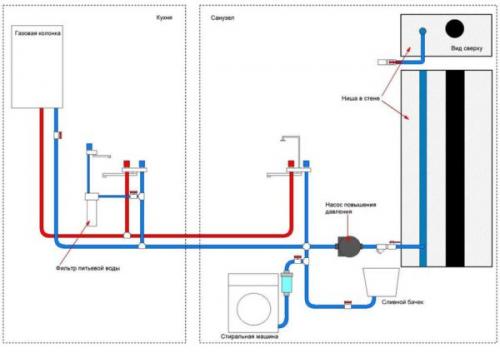

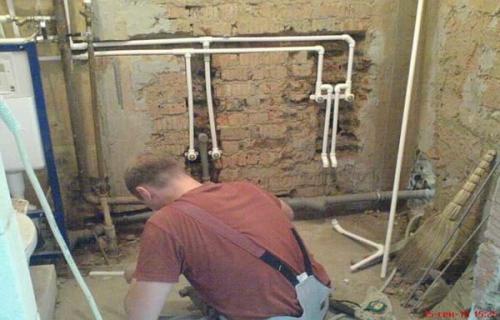

Последовательность устройства водопровода в квартире. Способ укладки

В квартире или доме разводку водопровода делают двумя способами — последовательно подключая всех потребителей или ставя коллектор, от которого на каждый из приборов идет отдельная труба. Оба варианта не без недостатков.

При последовательном подключении труб уходит мало, но если подряд подключены более двух сантехнических приборов, при их одновременной работе напор может быть недостаточным. Такой тип разводки называют еще тройниковым — все отводы от основной магистральной трубы делают при помощи тройников (иногда — крестовин или уголков).

Последовательно подключенные потребители

При коллекторной разводке водопровода труб уходит много, кроме того требуется дополнительное оборудование — коллектор на водопровод.  Так что эта схема разводки труб — дорогостоящая затея, зато давление на всех подключенных приборах, независимо от количества работающих, одинаковое.

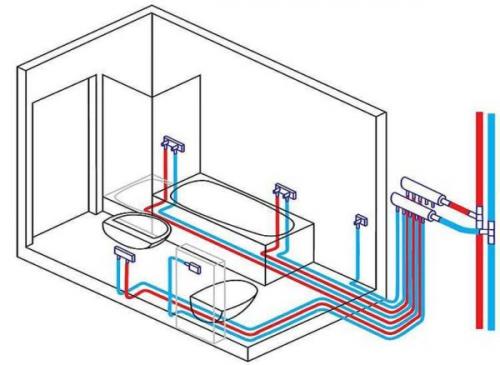

Параллельное подключение — к каждому прибору от коллектора идет своя линия

Есть еще один нюанс: большое количество труб где-то надо уложить, причем компактно, а это совсем непросто. Потому такой тип разводки чаще используют при скрытой прокладке или при открытой, но в тех местах, которые требуют такого подключения или могут быть закрыты мебелью.

Например, в ванной или туалете подключаются всего два прибора. Там можно сделать последовательную разводку. На кухне подключается колонка (бойлер), кран на мойку, стиральная и посудомоечная машина. Вот в таком случае имеет смысл поставить на кухне коллектор, а от него уже развести ко всем потребителям отдельные ветки водоснабжения. Такой способ подключения называют смешанным — часть водопровода разводят при помощи тройников, часть — от коллектора.

Трубы горячей и холодной воды укладывают параллельно

Обратите внимание на то, что если одновременно делают разводку холодной и горячей воды, трубопроводы укладывают параллельно. При срытой подводке имеет смысл подводку ГВС завернуть в теплоизоляцию — вода тогда действительно будет горячей и вы не будете обогревать стены. Если трубы полипропиленовые или пластиковые, это не так критично — полимеры имеют невысокий коэффициент теплопередачи. Для металла (любого — стали, нержавейки, оцинковки, меди) теплоизоляция очень желательна.
