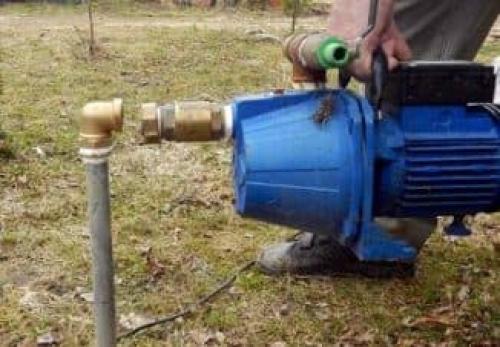

Как установить поверхностный насос для скважины. На что обратить внимание?

Как установить поверхностный насос для скважины. На что обратить внимание?

Прежде чем совершить покупку насоса, следует разобраться, как работает тот или иной вид, для каких скважин подходит и чем отличается от остальных.

На основе этой информации подобрать наиболее подходящий вариант.

Назначение поверхностного насоса для скважины

Не трудно догадаться по названию, что поверхностный насос устанавливается над водой, а не в ней. Расположить конструкцию можно рядом со скважиной на земле, либо на воде, но на сделанном островке, причем аппарат должен быть закреплен.

Недопустимо попадание воды в конструкцию – это может привести к его неисправности. Идеальным считается расположение в специально оборудованном помещении.

Принцип действия

Электродвигатель с помпой, имеющей отверстия для подачи и забора воды – основа поверхностного аппарата. К конструкции прикрепляется шланг, одна часть которого опускается в неглубокую скважину или колодец.

Через него происходит всасывание воды. Также к насосу присоединяется бак, в который и набирается вода, а уж из него поступает в краны. Можно произвести  подключение стиральной машины без водопровода непосредственно из скважины.

Нельзя допускать опустошения помпы. Запуск двигателя без воды приведет к серьезной поломке. Прежде, чем включить аппарат наполните помпу.

Рекомендуем ознакомиться с материалом об очистке скважины от ила и посмотреть

Преимущества

Поверхностный насос по сравнению с глубинным отличается низкой стоимостью, простотой монтажа (не нужно обладать специальными знаниями), легкостью конструкции, хорошим напором воды, долговечностью и надежностью.

При правильном монтаже и внимательном уходе он прослужит много лет.

Установка поверхностного насоса в колодец. Существующие виды поверхностных насосов

Производители изготавливают три типа насосов поверхностного размещения. Каждый из них активно эксплуатируется на частных территориях. Все три вида такого оборудования отличаются техническими характеристиками и конструктивными особенностями.

При обустройстве автономного водоснабжения может быть выполнен монтаж:

• Вихревого насоса .

Данный вид оснащен рабочим колесом с лопатками. Эта деталь находится в корпусе и закреплена на специальной оси. Наличие лопаток позволяет перемещать воду, когда колесо вращается.

Вихревые насосы отличаются компактными размерами. Их КПД составляет примерно 45%. Они продаются по доступной цене. При этом у них маленькая глубина забора воды. Из-за этого их чаще приобретают, чтобы регулировать давление в водопроводе. Такая разновидность насосов хорошо справляется с поливом растительности на участке и откачкой воды, например, из подвала, если произошло его затопления весной во время паводка.

На заметку! Вихревые насосы не используют для заполнения гидравлических аккумуляторов.

• Центробежного насоса .

Эту разновидность оборудования еще называют самовсасывающим насосом. Требуемое давление в таком оборудовании создают специальные вращающиеся колеса. Они размещены на рабочем валу.

У центробежного насоса мощностью выше по сравнению с вихревым устройством. Из-за этого у него глубина всасывания воды больше. Поэтому устройство подходит для ее подачи в дом. Из-за лучших технических характеристик вихревой насос продается дороже, чем вихревое оборудование. У него КПД составляет максимум 92%. Это позволяет его использовать при комплектации домашней насосной станции.

Как подключить центробежный насос. Подписка на рассылку

Насосы широко используются в промышленности и частном хозяйстве. Но чаще всего их можно видеть в качестве основного элемента скважинного водоснабжения частных домов и устройства теплосетей с принудительной циркуляцией теплоносителя.

В принципе, схема подключения насоса к электросети без какого-либо дополнительного оборудования предельно проста: напрямую подсоединить к устройству ноль, фазу и заземление.

Но такая элементарная схема подключения насоса пригодна далеко не во всех ситуациях, чаще всего оборудование подключается в сочетании с автоматикой определенного типа. В этом случае электрическая схема подключения насоса будет дополнительно включать контакторы (пускатели), переключатели, промежуточные реле, датчики уровня и давления и проч.

Подключение погружных насосов

Рисунок 1. Схема подключения погружного насоса через реле давления Стоит отметить, что схема подключения погружного насоса чаще всего характеризируется применением единственного дополнительного электрического устройства — реле давления.

Данная схема подключения глубинного насоса показывает, что основой цепи служит реле, к которому с одной стороны подключается непосредственно насос, а с другой — провода питания и заземления. Такая схема подключения скважинного насоса актуальна только для систем с гидроаккумулятором и обратным клапаном. Когда давление в системе падает до нижнего настроенного предела, реле замыкает контакты, в результате чего насос запускается и накачивает в систему воду. Когда давление доходит до верхнего предела, поступает соответствующие сигнал от датчика к реле — контакты размыкаются и насос отключается.

Для систем водоснабжения, основанных на применении больших емкостей для воды, больше подойдет электрическая схема подключения насоса, основанная на поплавковых датчиках или другой автоматике, обеспечивающей контроль уровня воды. Сама схема подключения насоса будет такой же, как предыдущая, с заменой реле давления на автоматику другого типа.

Рисунок 2. Водопогружной кабель ВПП Что касается подключения питания погружных и артезианских скважинных насосов, то здесь нужны специальные водостойкие кабели (провода), например провод ВПП или кабель КВВ. Хорошим вариантом также будет специальный водостойкий кабель AQUA RN8 (H07RN8-F).

Подключение циркуляционных насосов

Рисунок 3. Схема подключения циркуляционного насоса через ИБП Практически все современные отопительные системы оборудуются циркуляционными насосами. Данное оборудование позволяет увеличить КПД отопительной системы, уменьшить расход энергоресурсов и повысить скорость нагрева помещений.

Сама схема подключения цикулярного насоса элементарна — насосы данного типа также снабжаются вилками и подключаются в стандартные розетки сети 220 В. Но она имеет один существенный недостаток: в случае отключения электричества система отопления перестанет работать, что приведет не только к остыванию помещений, но и к возможной поломке отопительного котла. Поэтому чаще всего применяется схема подключения насоса отопления через источник бесперебойного питания (ИБП) и аккумуляторные батареи (АКБ), которые активируются только при отключении центрального энергоснабжения.

Рисунок 4. Кабель марки ВВГ Такая схема выглядит довольно просто: насос подключается к ИБП. Он в свою очередь параллельно подключен к электросети и аккумуляторным батареям. Задача ИБП — переключать питание с сети 220 В на АКБ в случае пропадания питания и обратно при его появлении.

Что касается кабельной продукции, которой лучше подключать циркуляционный насос и соединять всю эту систему. Поскольку такие изделия устанавливаются в помещении и не отличаются особой мощностью (45–350 Вт), оптимально подойдет бытовой кабель марки ВВГ 3х1,5 или аналогичный ему кабель марки NYM.

Поверхностный насос на скважину. Познакомимся с типами поверхностных насосов для воды

Как размещаются поверхностные насосы, понятно из их названия – оборудование этого вида располагается на поверхности земли в любом удобном месте, рядом со скважиной глубиной до 10 — 15 метров. Заметим, что для относительно глубокой скважины порядка 30 метров, используются погружные насосы, с которыми можно ознакомиться в статье «Как правильно выбрать глубинный насос для скважины, какой лучше на глубине более 15-20 метров».

Перекачивающий агрегат поверхностного типа соединяется с водой шлангом или трубопроводом. В зависимости от особенностей конструкции различают следующие виды поверхностных насосов:

• ручные;
• центробежные;
• вихревые;
• эжекторные станции.

Зачастую можно обойтись ручным насосом

Вызывающие улыбку колонки, у которых необходимо качать длинный рычаг для извлечения воды, не потеряли своего значения и в настоящее время. Ручные насосы отличаются простотой устройства и чрезвычайной надежностью в эксплуатации. Поршень, воздушный и водяной клапан – вот и все элементы его конструкции. При перемещении рычагом поршня в колонку засасывается нужное количество воды.

В этом случае используется только мышечная сила, и обеспечена полная независимость от энергетических источников. Насосы такой конструкции просто незаменимы на дачных участках, к которым еще не подведено электричество. Объема воды, обеспечиваемого ручными колонками, бывает вполне достаточно для нужд небольшого хозяйства.

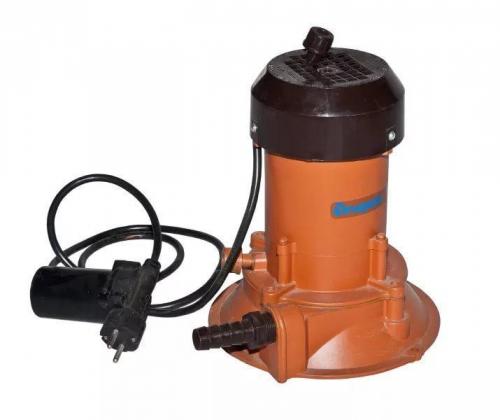

Центробежный насос АГИДЕЛЬ популярен многие годы

Наиболее широко в бытовых условиях применяется центробежный насос для скважины. В его конструкции применяется турбина с крыльчаткой. При быстром вращении лопастей центробежные силы отбрасывают поток жидкости к внешней поверхности корпуса турбины, а по центральной оси создается разрежение. За счет разницы давления в выходном контуре устройства создается необходимый для работы насоса напор воды.

В вихревом насосе используется крыльчатка особой формы. При ее вращении создается не только центробежное ускорение, но и формируется турбулентный поток жидкости, значительно повышающий ее напор в выходном контуре агрегата. Насосы подобной конструкции позволяют обеспечивать постоянное давление в обслуживаемой водопроводной магистрали, но их применение ограничивают особые требования к чистоте перекачиваемой жидкости. При ее загрязнении твердыми механическими частицами насос быстро выходит из строя.

Эжекторный насос эффективен при глубине скважины 10-15 метров

Для поднятия воды из скважин глубиной порядка 10 — 15 метров используют эжекторные насосные станции. Их функционирование основано на прокачке жидкости с большой скоростью по трубе меньшего диаметра, установленной внутри основной водозаборной трубы. В результате в выходном контуре водозабора повышается давление за счет разрежения, создаваемого внутренним эжектором. Соответственно, увеличивается и напор, но производительность агрегата снижается вследствие того, что часть жидкости отправляется обратно для прохождения по эжектору.

Источник: https://avtonomnoe-vodosnabzhenie.aystroika.info/stati/kak-ustanovit-poverhnostnyy-nasos-v-skvazhinu-montazh-pogruzhnogo-nasosa

Подключение поверхностного насоса к ручной колонке. Особенности монтажа для других систем водоснабжения

Даже после ознакомления с рекомендациями о том, как правильно установить поверхностный самовсасывающий насос в скважину или колодец, могут возникнуть сложности при подключении оборудования к другим источникам. Эти советы пригодятся тем, кто собирается автоматизировать подачу воды из колонки или накопительной бочки.

Задумываться о том, как подключить поверхностный насос к колонке, не поздно даже после установки ручного насоса. Рекомендуется не демонтировать ручное управление, а дополнить его автоматикой.

Чтобы оба устройства работали, нужно врезаться под обратным клапаном колонки, установить тройник с обратным клапаном и подсоединить электронасос через жесткую трубу. Обратный клапан на колонке лучше заменить или установить еще один на тройнике, чтобы предупредить подсасывание воздуха со стороны колонки. Между ручным насосом и патрубком врезают шаровой вентиль.

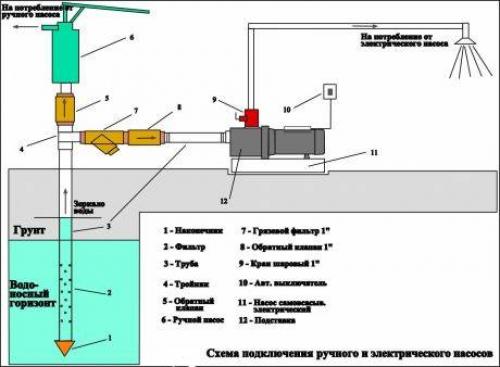

Схема подключения двух насосов

Принцип работы комбинированной колонки прост: сначала ручным насосом поднимают столб выше шарового вентиля, затем его перекрывают и запускают электронасос

Важно, чтобы в «стакане» колонки всегда была вода, при необходимости ее нужно обязательно подливать

Бочки для полива выручают на дачах и загородных участках, а использование насоса существенно упрощает нелегкую работу огородника. Электронасос не только автоматически подает воду, но и создает необходимый напор. В продаже несложно найти недорогое упрощенное оборудование для бочек и усовершенствованные автоматические садовые модели, работающие с системами микрокапельного орошения.

Перед тем как подключить поверхностный насос к бочке, необходимо присоединить к прибору шланги для забора воды и полива. Резиновые шланги для этой цели не подойдут – они просто сожмутся от давления воды и не смогут выполнять свою задачу. Прибор устанавливают на грунте, как можно ближе к емкости. В воду опускают только шланги – корпус устройства должен оставаться вне досягаемости брызг. После завершения насос убирают на хранение в сухое место.

Компактная модель для бочки

Специально для дачников придумали компактные бочковые модели – их устанавливают на край емкости с водой. Эти удобные приборы снабжены фильтрами и регуляторами давления. В комплекте почти всегда есть шланги.

Источник: https://avtonomnoe-vodosnabzhenie.aystroika.info/stati/kak-ustanovit-poverhnostnyy-nasos-v-skvazhinu-montazh-pogruzhnogo-nasosa

Как подключить насос к скважине. Подключение станции своими руками – алгоритм работ

На насосном оборудовании есть два выхода. Они позволяют произвести ее подключение к водопроводу жилища и непосредственно к точке водозабора (в нашем случае – к скважине). Сначала нужно подсоединить станцию к колодцу. Делается это при помощи 32-миллиметровой пластиковой трубы для водоснабжения. Один из ее концов вы подключаете к насосу, а второй погружаете в скважину. Желательно произвести теплоизоляцию трубного изделия, используя хороший утеплитель. Подойдет продукция под брендом Термофлекс.

Работа станции после подключения

На конец трубы, который погружается в источник водозабора, необходимо смонтировать грубый фильтр очистки. Его функцию выполняет тонкая сетка из металла. Сверху ставьте обратный клапан. Он обеспечит постоянное наполнение водой трубного изделия. Если жидкости в трубе не будет, станция не сможет выкачивать ее из колодца. Металлический фильтр и клапан фиксируйте при помощи муфты, имеющей резьбу наружного типа. Аналогичный крепеж используется и для монтажа второго торца трубы. Схема крепления в данном случае выглядит так: подключаете американку (кран) к выходу насоса, затем ставите муфту и соединяете ее цанговым приспособлением с пластиковым трубным изделием. Все работы выполняются своими руками без малейших затруднений.

https://youtube.com/watch?v=8ZpvOXB7cXc

Следующий шаг – подключение оборудования к водопроводу. Для этих целей на станции (в верхней ее части) имеется специальный вход. К нему сначала подсоединяют (на резьбу) кран-американку, а после этого ввинчивают 32-миллиметровую комбинированную муфту (обычно полипропиленовую). Обязательно следует спаять муфту и трубу. Тогда их соединение будет по-настоящему прочным. Вы подсоединили все элементы насосной станции. Можете запускать ее и наслаждаться бесперебойной подачей воды в ваш дом из скважины!

Как поднять воду из скважины поверхностным насосом. Накачаем скважину…

 Еще один интересный и довольно необычный способ решения проблемы, который вряд ли подойдет владельцам колодцев, но для владельцев скважин может стать одним из вариантов. Правда, для этого придется загерметизировать верх обсадной трубы скважины, и … накачать её с помощью компрессора.

Действительно, поднимая давление внутри объема скважины, вы, тем самым, выталкиваете воду наверх по отводящей трубе. И если компрессор довольно мощный, можно вообще обойтись без насоса, что может спасти тех, у кого вода в скважине представляет собой насыщенную песком взвесь, противопоказанную для любых насосов. Или, как вариант, использовать компрессор в паре с насосом. Однако стоит учитывать, что давление в скважине толкает воду как вверх, так и вниз, загоняя её обратно в водоносный слой. И использовать такой способ доставания воды нужно с учетом особенностей Вашей скважины (глубина залегания воды, дебет скважины) и особенностей геологии на Вашем участке.

Вот только, уж больно шумная это машина, нужна ну очень хорошая звукоизоляция, чтобы не слышать назойливой трескотни компрессора.

Не претендуя на истину в последней инстанции, могу предложить идеи объединения всех или некоторых способов решения «проблемы всаса». Ничто ведь не мешает сделать кессон для эжекторной станции, повысив тем самым её эффективность и уменьшив потерю давления на напоре.

Также можно использовать малопроизводительный вибрационный насос в тандеме с насосной станцией, добавив в схему эжектор. Вибрационный насос в этом случае подает воду на эжектор, восполняя недостаток давления. А насосная станция берет воду и через насос, и через эжектор, обеспечивая и хороший напор и приличный расход  воды.

Вобщем, не бойтесь комбинировать, господа. Один из читателей написал, что решения должны быть индивидуальные. Но я не даю вам готовых решений, уважаемые читатели, и не ставлю перед собой таких целей. Моя задача скромнее: предложить вам идеи, пути, из которых каждый из вас сможет выбрать и найти способ решения своей сугубо индивидуальной проблемы. Знать и уметь все – невозможно. Но тем и хороши идеи, что поделившись ими, люди становятся только богаче. До новых встреч на страницах блога «Сан Самыч» , уважаемые читатели.

Возможно, Вам будут интересны похожие материалы::

1. Чтобы труба не замерзла. Колодец или скважина загородного дома, как правило, располагается в нескольких метрах от дома. Иногда, скважину делают в подполе или подвале…
2. Выбор насоса для насосной станции. Здравствуйте, уважаемые читатели «Сан Самыча». Мне кажется, нет нужды повторять прописную истину о том, что насос является «сердцем» системы водоснабжения…
3. Как сделать, чтобы система отопления не замерзала. Зима приближается к своему финалу. Морозы спадают. Солнце пригревает все больше. И мне хотелось бы «забить последний гвоздь» в тему…
4. Самодельный эжектор для насосной станции. Здравствуйте, уважаемые читатели «Сан Самыча». Сегодня, по Вашей просьбе, я расскажу, как своими силами собрать простой эжектор для насосной станции,…
5. Гидравлический расчет для выбора насосной станции.

Источник: https://avtonomnoe-vodosnabzhenie.aystroika.info/stati/kak-ustanovit-poverhnostnyy-nasos-v-skvazhinu-montazh-pogruzhnogo-nasosa

Как установить насос для воды. Неисправности и ремонт насосной станции

Выполнить ремонт оборудования можно самостоятельно. Для этого необходимо в первую очередь установить неисправность, а затем устранить ее .

Если после самостоятельного монтажа насос функционирует, но вода не поступает, стоит проверить обратный клапан. Также важно убедиться в том, что между колодцем и насосом, а также в камере оборудования есть вода. В некоторых случаях для решения проблемы достаточно чуть ниже опустить агрегат.
• В случае когда устройство после установки слишком часто отключается, важно проверить давление. Также к данной проблеме может приводить разрыв диафрагмы. Соответственно, придется заменить этот элемент.
• Если оборудование работает, однако вода поступает рывками, то причиной является подсос воздуха. Устранить проблему поможет проверка всасывающего трубопровода, а также уровня воды в скважине.
• В ситуации когда насос не отключается, главной причиной является неисправность реле давления. Соответственно, придется отрегулировать данный элемент. В некоторых случаях достаточно почистить его входное отверстие.
• Когда насос перестает включаться, необходимо осмотреть двигатель. В дополнительной проверке также нуждаются электропитание, пусковой конденсатор и контакты реле давления. Если в процессе осмотра выяснится, что двигатель сгорел, его следует заменить.
• Во время эксплуатации насос может гудеть и не функционировать в том случае, если крыльчатка из-за долгого хранения склеилась с корпусом. Другой вероятной причиной может быть низкое напряжение в электросети или поломка конденсатора.
