Виды автоматических насосных станций. Бытовые насосные станции

Виды автоматических насосных станций. Бытовые насосные станции

Чаще всего этот вид насосных станций применяют в коттеджах и загородных домах. Там обеспечение водоснабжением происходит благодаря подаче воды из колодца или скважины. Бытовые насосные станции условно разделяют на:

• самовсасывающие;
• автоматические.

Самовсасывающие насосные станции

В состав этого вида бытовых насосных станций входят:

• насос;
• гидроаккумулятор с мембранным баком;
• реле давления.

Автоматические насосные станции

В таких насосных станциях отсутствует мембранный бак. Напор воды контролируется при помощи электроники. Отдельно выполняется монтаж необходимых датчиков. Это позволяет сделать работу насоса более безопасной . Насос имеет достаточно компактные размеры.

Коротко работу автоматической насосной станции описывают так: насос поставляет предварительно закачанную им воду в гидроаккумулятор и отключается. Выкачанную воду используют до тех пор, пока давление в аккумуляторе не опустится до некого фиксированного уровня. В этот момент реле давления подается сигнал насосу, происходит его включение, и процесс снова повторяется.

Также все насосные станции подразделяют на 3 вида :

Вихревые

Давление в таких станциях образуется при помощи создания большого количества вихрей . Они образуются благодаря работе лопастного колеса. Минус этого вида станций в том, что для их запуска требуется изначальное давление. Такие насосы отличаются чувствительностью к колебаниям атмосферного давления, поэтому их установку выполняют в закрытом помещении.

Центробежные

Именно благодаря центробежному колесу создается нужное давление в центробежных насосных станциях. Это давление и поднимает вверх воду даже с очень большой глубины. Обычно этот вид станции используется для скважин. Эта станция сможет выдержать температурные колебания той воды, которую подает.

Канализационные насосные станции (КНС)

Такие установки считаются довольно громоздким. Они состоят из корпуса, а в его состав входит несколько насосов, датчики и трубопроводы. Как правило, вполне достаточно бывает и самотечной канализации. Цена насосной станции зависит от комплектации и бренда ее производителя.

Схема обвязки насосной станции. Варианты обвязки насосной станции

Под обвязкой насосной станции принято подразумевать подсоединение насосного оборудования к системе трубопроводов и другим элементам.

Подключение станции к колодцу

Для монтажа насосной станции в кессоне или в доме используют одинаковую схему. Начало схемы – это подающий трубопровод , который прокладывается под землей, на глубине ниже уровня промерзания грунта. На конце трубопровода устанавливают фильтр грубой очистки, состоящий из мелкой сетки. После фильтра устанавливается обратный клапан , предотвращающий обратный ток воды при отключении насоса. Ниже приведена технологическая схема (чертеж) насосной станции.

Важно! Данная схема подключения насосной станции подразумевает расположение подающей трубы внутри фундамента дома. Он в этом месте должен быть хорошо утеплен.

Далее, подающая труба подсоединяется к насосу с помощью муфты. На следующем рисунке показана простая схема обвязки насосной станции.

Приведенная выше схема сборки может быть усовершенствована (см. рисунок ниже), если требуется подключить к агрегату несколько точек водозабора.

Подключение к скважине

Чтобы подключить станцию с поверхностным насосом к скважине, в которой динамический уровень воды находится ниже 8 метров, потребуется установить ее в кессон глубиной около 2 м. Если используется погружной насос, в кессон также можно поместить гидроаккумулятор и различное электрооборудование, например, стабилизатор напряжения, систему автоматики и т.д.

Автоматизация процесса набора воды в напорный бак реализована посредством реле давления , которое включает и отключает насос при определенных показателях давления в системе. Также для автоматизации работы насоса можно самостоятельно сделать блок управления. Ниже приведена принципиальная электрическая схема такого блока.

Блок управления работает по следующему принципу:

• реле К₁, включает и отключает агрегат;
• переключатель S₁, отвечает за режим работы (водоподъем-дренаж);
• за контролем уровня воды в накопительном баке, “следят” датчики F1 и F2;
• питание включается переключателем S₁при условии, что уровень воды находится ниже датчика F1 -в этом случае агрегат включается через контакты К₁;
• когда вода достигнет датчика F1, произойдет открытие транзистора VT₁, после чего включится реле К.

В данной схеме применяется трансформатор малой мощности от обычного вещательного приемника. Напряжение, поступающее на конденсатор, должно быть не меньше 24 В. Диоды можно использовать любые, с обратным напряжением больше 100 В и током 1 А.

Сборка станции с погружным скважинным насосом проводится по схеме, приведенной ниже.

Насосная станция -- это. Основные компоненты

Насосная станция для частного жилища – отличное решение для автоматизации водоснабжения из любых источников. Кроме покупки оборудования и всех необходимых материалов желательно знать, как происходит монтаж оборудования. Разные характеристики моделей позволяют обеспечивать подачу жидкости в любые точки.

Монтаж устройства с большим баком в скважине Источник skvagina.dp.ua

С встроенным эжектором

Имеют большой напор и могут высоко поднимать воду. Не требуется наполнять систему жидкостью. Имеют хорошие показатели производительности, надежные, но шумные, поэтому ставят в подсобном или звукоизолированном помещении. При установке учитывается уровень расположения воды и горизонтальный трубопровод.

С выносным эжектором

Забирают жидкость с большой глубины. Эжектор в воде, к нему крепят шланги. Малошумные, экономичные по потреблению электричества, но имеют небольшую эффективность.

Модель с внешним эжектором Источник budmir.com.ua

Погружной насос

Подключение насосной станции гарантирует забор жидкости с разной глубины и на большом отдалении источника. Характеризуется небольшим шумом, не боятся подсоса, протечек. Довольно дорогие модели. Могут использоваться только в чистой воде, желательна установка хорошей системы фильтрации, но требуется ее регулярная чистка. Для обслуживания необходимо поднимать устройство наверх.

Погружной насос Источник prom.st

Гидроаккумулятор

Для уменьшения разрушительного эффекта монтируется гидроаккумулятор, который имеет мембранный тип. Он защищает устройство от износа, поддерживает давление, дает некоторый запас жидкости, исключает гидроудары. Это сосуд с мембраной – с одной стороны заполняется водой, а с другой находится воздух/азот. Вода накапливается в мембране, насос отключается, воздушная прослойка постоянно поддерживает требуемый напор. При уменьшении объема жидкости падает давление, включается насос. Элемент подбирается с учетом количества жильцов, мощности, точек, числа включений и давления. Если расчет произведен неправильно, насос будет часто включаться и быстро износится. Если воды много, то она будет застаиваться.

Варианты гидроаккумуляторов Источник moikolodets.ru

Блок управления

Станция для воды в частном доме имеет блок управления: манометр, реле и штуцер. Защищает от сухого хода, перегревания и остановки при попадании внутрь мусора. Агрегат включается циклами, не больше установленного максимальное числа.

Преимущества автоматического оборудования

Водная станция гарантирует экономию и комфорт:

• высокая безопасность и эффективность;
• увеличение долговечности бытовой техники, поддержание напора и давления;
• обеспечение запаса воды и ее поступление при отключении электричества;
• авторежим функционирования, минимальный износ деталей, экономичность;
• простая установка, минимальные габариты, монтаж в удобном или подходящем месте.

При плохом давлении система может подсоединяться к центральному водопроводу.

Монтаж

Перед подключением системы надо определиться с местом ее установки. Надо учитывать следующие требования:

• не прислонять к стенам;
• установка возле источника воды;
• место с хорошей вентиляцией, теплое, сухое, защита от мороза;
• свободный доступ.

Требуется тщательно все продумать, поскольку некоторые модели систем очень шумные.

Варианты монтажа:

1. Помещение отапливаемое. Идеальным вариантом будет котельная, допустимы комнаты общего пользования, дальше от спален.
2. Подвал или цоколь. Требуется обеспечить защиту от морозов, влаги и сделать звукоизоляцию. Часто делается короб с люком.
3. Качать из колодца насосной станцией для дачи можно круглый год . Необходимо сделать платформу ниже промерзания, утеплить конструкцию.

Вариант схемы забора жидкости из колодца круглогодичного использования Источник sovet-ingenera.com

• Обустройство кессона. Ниже промерзания в зимний период, выстраивается короб с свободным местом для обслуживания. Сверху утепляется и закрывается, делается люк. Возможно использовать если зеркало воды находится не ниже 11 м.

Насосные станции системы водоснабжения города бывают. Насосная станция для водоснабжения

Станции этого типа используются в системах ЖКХ для обеспечения жилых домов водой и на производстве.

Такие станции подразделяются на станции первого подъема, второго подъема и дальнейшего подъема.

Станция первого подъема

Она беспрерывно работает сутками, перекачивая воду из водозаборной установки в фильтрующие установки или в резервуар — водонапорную башню, гидропневмобак, накопительный резервуар. После чего воду перекачивает насосная станция второго подъема.

Насосная станция второго подъема

Насос станции забирает воду из резервуара и направляет ее непосредственно в водопроводную сеть.

Насосная станция третьего подъема

Если речь идет о многоэтажном здании, то после станции второго подъема вода переходит в управлении насосами станции третьего, четвертого подъема. Такие станции подкачивают воду на следующие этажи. Эти станции поддерживают высокое давление для быстрой перекачки воды.

Циркуляционная станция

Эти установки используются на предприятиях. Они перекачивают отработанные жидкости, подают воду в очистительные резервуары, перекачивают различные рабочие среды.

Канализационные станции

Канализационные станции бывают разной мощности и могут принимать разный объем сточных вод.

Насосы канализационной станции поставляют воду в очистное сооружение. У станции может быть два насоса — для поочередной работы и для одновременной работы в случае форс-мажора. Также у канализационной станции есть аварийный режим работы, который включается, если сточных вод большое количество или один из насосов неисправен.

Насосное оборудование для систем пожаротушения

Насосная станция для пожаротушения предназначена не только для непосредственной подачи воды и пены для тушения, но и для моментального удаления продуктов горения.

В станции есть основной и резервный насосы, аппарат для поддержания рабочего давления и прибор для подачи жидкости для тушения пожара.

Наземные насосные станции используются для тушения пожара с помощью наземной емкости с водой. Такая станция должна иметь источник питания для подзарядки оборудования. Этот вариант насосной станции для пожаротушения самый бюджетный по стоимости.

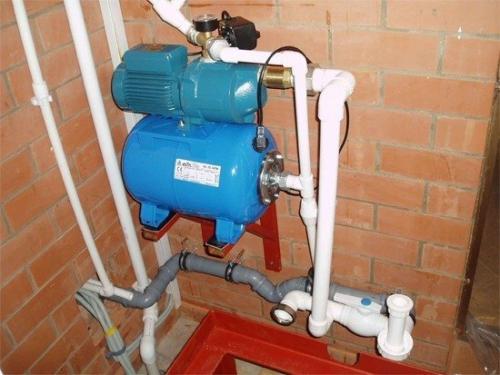

Монтаж насосной станции своими руками. Собираем насосную станцию сами: правила монтажа и подключения

9 мин.

Самоделки

Любое жилое здание нельзя назвать благоустроенным, если в нем в нем нет системы водоснабжения. Не все участки имеют поблизости централизованный водопровод, поэтому большинству их владельцев приходится сооружать скважину либо колодец. Чтобы обеспечить бесперебойную, автоматизированную подачу воды, они приобретают насосные станции, делающие этот процесс легким и удобным. Однако в некоторых случаях достаточно высокая цена такого оборудования делает эту покупку невыгодной, нецелесообразной. Поэтому хозяевам, планирующим подобные работы в недалеком будущем, нужно разобраться, когда можно избежать лишних трат, как собрать насосную станцию самостоятельно.

Имеет ли смысл такая сборка?

Сейчас в продаже легко найти множество разнообразных моделей, отличающихся характеристиками, поэтому подобрать оптимальное оборудование труда не составит. Сначала надо убедиться, что покупка полностью оправдана, так как собрать насосную станцию можно своими руками.

Она, точно так же, как покупная «коллега», будет работать надежно и бесперебойно. В каких случаях самостоятельная сборка имеет смысл? Тут есть несколько подходящих ситуаций. Вполне логично обдумывать самостоятельную операцию, если:

• часть оборудования, особенно дорогие элементы, у мастера уже есть в наличии;
• некоторые компоненты (или один из них) устройства не устраивают своими параметрами;
• помещению не подходит вариант расположения элементов: бывают проблемы с горизонтальным расположением бака;
• не совсем оптимальна мощность насосной станции: например, она чересчур мала для глубокого источника воды;
• модель всем хороша, но ее габариты не позволяют установить насосную станцию в небольшое помещение, которое можно выделить под оборудование.

Главным стимулом для самостоятельных действий все же остается «прикосновенный запас» — элементы насосной станции, которые есть в хозяйстве, к тому же находятся в отличном состоянии. В этом случае приобретать готовый комплект попросту нелогично.

Если же главных рабочих узлов в наличии нет, то чаще такая работа даже невыгодна. Агрегат, собранный самостоятельно, выйдет дороже, чем магазинные насосные станции. Когда один или несколько компонентов есть, то можно узнать, что придется докупать, а потом уже интересоваться тем, как собрать насосную станцию своими руками.

Что такое насосная станция?

Прежде чем приступать к подготовительному этапу, не мешает рассмотреть все элементы этого оборудования, узнать, чем оно отличается от обычного агрегата — насоса. Ответ на последний вопрос — более щадящий режим работы, он гарантирует больший срок службы. Но чтобы разобраться с тем, как функционирует оборудование, надо рассмотреть все устройства, из которых оно состоит.

Компоненты системы

В состав любой насосной станции входит комплекс элементов.

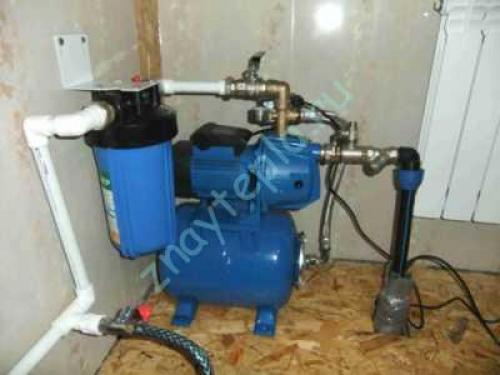

Разводка от насосной станции. Насосная станция: устройство, принцип работы и подключение

Насосная станция: устройство и принцип работы

Насосная станция это, пожалуй, самый простой способ сделать.

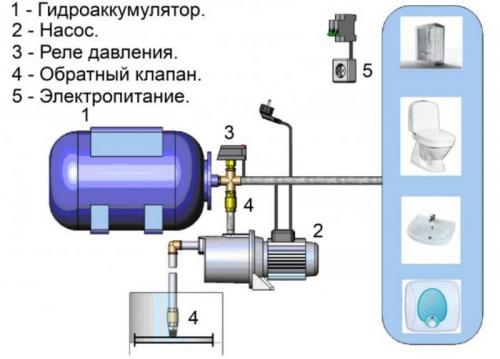

Разберем этот несложный аппарат по составным частям:

Насосная станция: устройство

Насос, установленный на гидроаккумуляторе включается при помощи реле давления, которое работает по следующему принципу —  при падении давления в системе  до определенной величины (чаще всего 1.5 атмосферы)  реле включает питание насоса  и он начинает качать воду из скважины.

Как только прекращается разбор воды  (закрывается смеситель, душ, кран полива итд), давление в водопроводе начинает расти и  при достижении значения в 3 атмосферы реле размыкает цепь  питания насоса.

Таким образом насосная станция поддерживает давление в системе водоснабжения в определенных пределах (1,5 — 3 атмосферы).

Её можно применять и в целях повышения давления ,     если ваш дом подключен к центральному водоснабжению, но не хватает напора.

Насосная станция: технические характеристики

Ниже приведены  самые важные технические характеристики насосов-автоматов:

• Высота подъема воды до 9 метров.
• Расход от 40 до 120 л/мин (для частного дома обычно хватает 65-70 л/мин).
• Мощность двигателя не более 1,8 кВт (самые популярные модели 600 — 900 Вт).
• Диаметр резьбовых соединений  чаще всего 1 дюйм.
• Напряжение питания 220 В частота тока 50 Гц.
• Напор насосных станций лежит в пределах от 40 до 60 м.

Подключение насосной станции

Монтаж насосной станции

Не забудьте внимательно прочитать руководство пользователя!!!

1. Перед установкой  необходимо проверить не заблокирован ли вал насоса . Для этого нужно снять кожух с вентилятора и осторожно попробовать повернуть его. Если вал заблокирован его необходимо провернуть при помощи отвертки.
2. Насос должен устанавливаться в месте с хорошей вентиляцией и защищенном от атмосферных осадков. Диапазон рабочих температур для насосной станции лежит в пределах от 0 до 40 градусов  Цельсия.  При падении температуры ниже нуля насос будет разморожен , что приведет к дорогостоящему ремонту.
3. Основание, к которому будет закреплена станция, должно быть достаточно жестким и хорошо поглощать вибрацию от работы насоса.
4. Станция должна быть расположена максимально близко к источнику воды.
5. Насос для правильной работы должен быть расположен горизонтально.
6. Внутренний диаметр всасывающей магистрали не должен быть меньше, чем диаметр резьбы . При глубине забора более 4 метров  или при наличии длинного горизонтального участка трубы, рекомендовано увеличить диаметр всасывающей магистрали и поставить на ее конец обратный клапан с сеткой. Поясню это так, диаметр резьбы на насосе равен 1 дюйм (DN25) — это значит, что необходима труба или напорный шланг с таким же внутренним диаметром DN25. Самым популярным материалом для такой всасывающей магистрали является труба ПНД диаметром 32 мм.

Соблюдая эти правила, вы сможете самостоятельно установить насосную станцию, но  все равно не забудьте ознакомиться с руководством пользователя , которое идет в комплекте.

Помимо вышеперечисленных правил могут быть и иные рекомендации производителя, которыми нельзя пренебрегать.

Подключение электрооборудования к насосной станции

• Необходимо проверить совпадение параметров насоса с параметрами электрической сети.
• При стационарном монтаже по правилам техники безопасности желательно использовать предохранительные автоматы. Однофазные насосы оборудованы защитным тепловым реле и поэтому могут подключаться непосредственно в сеть 220 В

Запуск насосной станции своими руками

1. Перед запуском  необходимо заполнить насосную часть и всасывающую магистраль чистой водой  через специальное отверстие на насосе закрытое резьбовой заглушкой. После заполнения пробку необходимо завинтить на прежнее место. Работа без воды вызовет повреждение  гидравлической части — повреждение рабочего колеса и уплотнений.
2. После включения насоса необходимо проверить правильность вращения двигателя ( для трехфазных насосов). Если смотреть на вентилятор, он должен вращаться по часовой стрелке. Если он крутится против часовой, то необходимо изменить подключение — надо поменять местами два фазных провода.
3. Станция не должна запускаться чаще, чем 20 раз в час. Иначе двигатель будет перегреваться. Частые включения могут быть вызваны малым объемом гидроаккумулятора при большом расходе воды или неисправностью его  мембраны (она может порваться). Кроме того может неправильно работать автоматика станции, в этом случае нужно обратиться в ближайший сервисный центр производителя.

Обслуживание насосной станции

Обслуживание насосной станции состоит в основном в контроле давления воздуха в гидроаккумуляторе — давление должно быть равным 1,5 атмосферы.

При падении производительности насоса  необходимо обратиться в сервис по месту жительства.

Самостоятельно разбирать насос можно, но стоит заранее подумать сможете вы его собрать обратно или нет.
