Неисправности (отказы), возникающие в насосных установках и водопенных коммуникациях, приводят к нарушению их работоспособности, снижению эффективности тушения пожаров и увеличению убытков от них. Отказы в работе насосных установок возникают вследствие ряда причин:

во-первых, они могут появиться по причине неправильных действий водителей при включении водопенных коммуникаций; вероятность отказов по этой причине тем меньше, чем выше уровень боевой подготовки боевых расчетов;

во-вторых, причиной отказов являются износ рабочих поверхностей деталей; отказы по этим причинам неизбежны (их необходимо знать, своевременно оценивать их наступление);

в-третьих, причиной отказов являются нарушения плотности соединений и связанные с ними утечки жидкости из систем, невозможность создания разрежения во всасывающей полости насоса (необходимо знать причины этих отказов и уметь устранять их).

Неисправности насосных установок пн. Признаки возможных неисправностей, приводящих к отказам, их причины и способы устранения приводятся в табл.2.4.

Таблица 2.4.

Ремонт центробежных насосов. 1 Устройство

Название устройств объединяет большой класс изделий, которые, в зависимости от производителя и конструктивного исполнения, следует обслуживать по-разному. Соответственно и варианты поломок и ремонта центробежного насоса одного подвида имеют существенные отличия от подвида другого.

Чтобы отремонтировать водяной насос, не снизить при этом производительность, следует четко разобраться в его строении, наличии особенностей. Для этого в изделие вместе с документацией вкладывается схема и перечень составных и запасных частей.

В процессе выяснения работы насосного оборудования, можно определить практически все неисправности центробежных насосов.

Устройство центробежного насоса

Мощные центробежные насосы для подъёма води на большую высоту и подачи ее с большим напором набираются из секций. Примером такого секционного представителя является погружной глубинный насос.

Части центробежного насоса:

• Отвечающая за создаваемый напор – крыльчатка – приводимая в движение от вала электрического двигателя, создает центробежную силу для засасывания и выталкивания водяной массы в патрубок подающе-распределяющей трубы.
• Приводящая в движение всю конструкцию насоса – электромотор, который кстати является еще и приводом как внутреннего, так и внешнего охлаждения.
• Вмещающая составные элементы – корпус – предохраняет от повреждения в работе, монтаже/демонтаже.
• Вспомогающие конструктивные элементы – уплотнения, сальники, подшипники, втулки, тепловая защита – непосредственно влияющие на правильную, бесшумную и качественную работу насосного оборудования.

1.1 Организационные основы работы изделия

Принципиально при запуске центробежного насоса электрический привод производит вращение роторного вала, на котором закреплена насосная крыльчатка с лопастями. Вращаясь, конструктивный элемент создает центробежную силу, перемещая воду между лопастями и прижимая ее к краям цилиндрической камеры (стакана). Под воздействием силы жидкость перемещается с рабочей камеры в патрубок общей системы водоснабжения. При этом новая порция воды поступает из подающего патрубка путем создания всасывательного разрежения на входе насоса.

Следует понимать, что наличие воды на входе обязательно, поскольку насос не работает «на сухую», так как перекачиваемая через него жидкость является основным его охладителем. Без охлаждения конструктивные части будут перегреваться и показывать не правильную работу аж до выхода из строя. Особенно это актуально для погружных насосов, которым физически невозможно организовать воздушное охлаждение.

Профессиональный ремонт промышленного центробежного насоса

Охлаждение воздухом организовано в поверхностных представителей данного вида оборудования. В насосных приспособлениях приводной двигатель снабжен вентиляторной крыльчаткой, которая прогоняет потоки воздуха непосредственно по корпусной поверхности чем дополнительно отводит тепло образованное работой механизма.

Особенностью центробежного оборудования является рекомендация работы с чистой водой без вкраплений и примесей, которые могут влиять на функциональность и продолжительность качественной работы. Так крупные частицы и песок могут забить входные каналы, рабочую камеру, застопорить лопастную крыльчатку, чем неизменно выведут насос из строя или значительно повлияют на мощность выходного напора. Уменьшение количества таких попаданий во внутрь изделия увеличит срок его эксплуатации и упростит обслуживание.

Ремонт насоса цнс. Организация эксплуатации насоса ЦНС-180. Содержание текущего и капитального ремонтов насоса ЦНС-180

Центробежный секционный насос ЦНС-180 находится в ведении начальника цеха, который несет полную ответственность за его нормальное рабочее состояние, эксплуатацию и ремонт в соответствии с правилами техники безопасности и правилами технической эксплуатации.

В целях содержания центробежного секционного насоса ЦНС-180 в рабочем состоянии и улучшения его использования, а также предупреждения аварий и поломок на предприятии осуществляется рациональная эксплуатация и соблюдается строгая ответственность производственного персонала за состояние оборудования.

Начальник цеха обязан организовать учет продолжительности работы и технического состояния основного технологического оборудования для последующего составления графиков его ремонта и технического обслуживания. Учет ведется в журнале пробега оборудования (начальником смены), который хранится на пульте.

Начальник цеха несет ответственность за своевременную сдачу оборудования в ремонт и его проведение согласно утвержденному графику; знакомит эксплуатационный и обслуживающий персонал с устройством оборудования и организует его обучение "безопасной эксплуатации и обслуживанию оборудования с приемом экзаменов перед допуском к самостоятельной работе; организует составление для каждого рабочего места рабочих инструкций с подробным изложением в разделе "Описание рабочего места" устройства оборудования и правил его безопасной эксплуатации и обслуживания; выдает наряды-допуски на газоопасные работы, работы, связанные с повышенной опасностью, для допуска персонала сторонних организаций; .разрешения на проведение огневых работ; организует приемку капитально отремонтированных объектов, подписывает акт выполнения работы и несет ответственность за объем выполненных .работ; осуществляет контроль за соблюдением правил технической эксплуатации и обслуживания; несет ответственность за организацию работы по соблюдению требований настоящей Системы эксплуатационным персоналом.

Характерные Неисправности центробежных насосов. Основные дефекты центробежных насосов и способы их ремонта.

Основные дефекты ЦБН и способы их исправления

Капитальный Ремонт насоса. Ремонт насосов

Ремонт насосного оборудования должен носить профилактический, предупредительный характер и мо­жет выполняться на месте эксплуа­тации или в цехе ремонтного пред­приятия. Различают текущий, сред­ний и капитальный ремонты насо­сов.

Текущий ремонт насосов прово­дится на месте их установки. Сред­ний и капитальный ремонты могут осуществляться на месте установки насоса с выполнением ремонта от­дельных сборочных единиц в цехе ремонтного предприятия. Самым прогрессивным методом капиталь­ного ремонта в настоящее время является централизо­ванный ремонт, с применением демонтажа насосов и заменой их заранее отремонтированными.

Перед остановом насоса на пла­ново-предупредительный капиталь­ный ремонт в зависимости от типа и назначения насоса проводятся ис­пытания для определения: высоты всасывания; давления при номи­нальной подаче; вибрации опор; вне­шних утечек; давления жидкости в разгрузочной полости; температуры подшипников; параметров работы электродвигателя.

При выполнении капитального ремонта разборка (демонтаж) на­ружных корпусов питательных и конденсатных насосов, корпусных частей осевых и вертикальных на­сосов производится при невозможно­сти их ремонта на месте эксплуата­ции или при замене.

В процессе демонтажа центро­бежного лопастного насоса произ­водятся следующие обязательные проверки:

- несоосности валов насоса и элек­тродвигателя, измеряемой по ободу и торцам полумуфт в четырех точ­ках;

- осевого разбега ротора у насо­сов с упорным подшипником сколь­жения или автоматическим устрой­ством уравновешивания осевых сил, действующих на ротор;

- зазоров по дистанционным бол­там, продольным и поперечным шпонкам, фиксирующим насос на фундаментной плите.

Проверка несоосности валов, на­соса и электродвигателя выполня­ется по скобам и щупу (см. п. 3.1.7). Необходимо также про­верить тепловой зазор между тор­цами полумуфт и маркировку их взаимного положения.

Зазоры между дистанционными болтами и корпусом насоса, а так­же в шпоночных соединениях уста­навливаются для возможности теп­ловых перемещений и сохранения центровки при работе насоса. На рис. 3.27 показаны места измере­ний и значения тепловых зазоров питательного насоса.

Рис. 3.27. Места измерений тепловых зазоров питательного насоса:

Осевой разбег ротора любого насоса секционного типа измеряет­ся до удаления разгрузочной пяты (рабочий разбег) и после него (пол­ный разбег).

Например, при разборке насоса секционного типа (рис. 3.28) для измерения рабочего разбега ротора вскрывают подшипник со стороны выходного патрубка и устанавлива­ют индикатор. Индикатор часового типа устанавливают с упором конца измерителя в торец вала, после чего ротор насоса сдвигают до отказа сначала в одну, а затем в другую сторону.

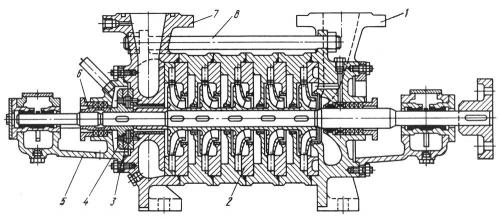

Рис. 3.28. Насос секционного типа:

На валу по торцевой крыш­ке другого подшипника наносят рис­ки, соответствующие рабочему поло­жению ротора. После выполнения этого измерения снимают крышки и верхние вкладыши подшипников, вынимают набивку сальников, сни­мают полумуфту и кронштейн под­шипника (вал насоса подпирают временной опорой). Вслед за этим снимают защитную втулку вала и разгрузочный диск. Защитную втул­ку на резьбе отворачивают специ­альным ключом, при гладкой по­садке втулку стягивают приспособ­лением, приведенным на рис. 3.29, а . Упорный диск сни­мают приспособлением, изобра­женным на рис. 3.29, б . После уда­ления разгрузочной пяты 3 (см. рис. 3.28) измеряют полный разбег ротора. Для этого разгрузочный диск надевают на вал, зажимают втулкой вала и смещают поочередно до отказа в сторону выходного и входного патрубков. После замера общего разбега ротора насоса сни­мают стяжные шпильки 8 , напор­ный патрубок 7 , рабочее колесо и корпус выходной секции и вновь из­меряют осевой разбег ротора. Эту операцию повторяют до тех пор, по­ка не будут снятые все рабочие коле­са и секции корпуса. Снятие рабо­чих колес выполняют приспособлением, приведенным на рис. 3.29, а .

Причины вибрации насосных агрегатов и способы их устранения. Причины вибрации центробежного насоса

Возможные Неисправности основных видов насосов причины и способы их устранения. Основные Неисправности в работе центробежных насосов

Наиболее вероятными причинами неисправностей в работе центробежных насосов являются: попадание воздуха в систему и насос, ухудшение условий всасывания, износ и механические поломки движущихся частей насоса, неисправности привода насоса.

Попадание воздуха в систему и насос приводит к срыву работы насоса — он или вообще не подает жидкость, или подача его меньше номинальной, насос работает с шумом. Воздух в систему и насос может попасть в результате:

• некачественной заливки всасывающей линии и корпуса насоса перед пуском; при быстрой заливке в системе или корпусе насоса может остаться воздушный мешок;
• подсоса воздуха в насос при его работе. Воздух в насос может проникать через неплотности во всасывающей линии (неплотности в местах разъема, через сальники штоков арматуры), через сальник насоса или через частично обнажающуюся сетку всасывающего трубопровода. Поступающий при работе насоса воздух частично уносится в напорную магистраль, а частично скапливается в арматуре системы. При незначительном подсосе воздуха насос может работать нормально при полной подаче, а при уменьшении подачи и повторных пусках срывать и полностью прекращать подачу. Для устранения протечек воздуха необходимо ликвидировать неплотности в системе, сменить набивку сальников.

Ухудшение условий всасывания приводит к уменьшению подачи, кавитации и срыву работы насоса. Условия всасывания ухудшаются в результате:

• засорения приемной сетки (или фильтров) на всасывании насоса;
• попадания во всасывающий трубопровод посторонних предметов (ветоши, грязи);
• работы насоса с не полностью открытым приемным клапаном;
• перекачивания насосом жидкости с температурой выше спецификационной или сильно загрязненной жидкости;
• уменьшения статического подпора на всасывании ниже спецификационного для данного насоса.

Об ухудшении условий всасывания в первую очередь сигнализирует повышение вакуумметрической высоты всасывания насоса. Насос при этом следует остановить, причину ухудшения условии всасывания выявить и устранить.

Износ и механические поломки движущихся частей насоса могут привести к различным неисправностям: повышению вибрации при работе насоса, перегреву отдельных узлов насоса, повышению потребляемой мощности, срыву работы насоса. Наиболее часто встречаются следующие неисправности:

• износ лопаток рабочих колес (насос работает с меньшей подачей или прекращает подачу) — износившиеся рабочие колеса необходимо заменить;
• засорение каналов рабочих колес или направляющих аппаратов (насос также работает с меньшей подачей или прекращает подачу) — насос необходимо разобрать, каналы очистить;
• износ уплотняющих колец (насос работает с меньшими подачей и напором в результате перетекания жидкости по зазору) — изношенные кольца необходимо заменить новыми;
• износ разгрузочного кольца (при этом смещается ротор насоса, рабочие колеса сдвигаются по отношению к направляющему аппарату, подача насоса уменьшается) — необходимо заменить разгрузочные кольца;
• изгиб вала насоса вследствие неуравновешенности ротора (при этом потребляемая мощность колеблется, насос вибрирует)—насос необходимо вскрыть, ротор проверить;
• перекос разгрузочного диска или кольца (насос при пуске потребляет большую мощность) — перекос необходимо устранить;
• перекос нажимной втулки сальникового уплотнения или чрезмерная затяжка уплотнения (сальниковое уплотнение нагревается) — необходимо ослабить затяжку гаек, выправить перекос или ослабить затяжку сальника;
• инородные включения в набивке сальника (сальниковое уплотнение нагревается) — необходимо заменить набивку сальника;
• наличие воды в ванне подшипникового узла, загрязненное или некачественное масло (подшипниковый узел нагревается) — необходимо заменить масло;
• излишнее количество масла в ванне подшипникового узла и консистентной смазки в корпусе шарикоподшипника (подшипниковый узел нагревается) — необходимо удалить лишнее масло (консистентную смазку);
• уменьшен зазор между разгрузочным диском и кольцом (разгрузочный диск нагревается) — необходимо разобрать насос и отрегулировать зазор между диском и кольцом;
• засорен трубопровод гидравлической разгрузки насоса (разгрузочный диск нагревается) — необходимо прочистить трубопровод;
• ослаблены крепления насоса на раме, рабочих колес на валу насоса, трубопроводов и фланцев насоса (при работе насоса появляется сильная вибрация) — необходимо подтянуть крепеж.

Источник: https://avtonomnoe-vodosnabzhenie.aystroika.info/novosti/kakie-neispravnosti-vozmozhny-u-pogruzhnogo-nasosa-neispravnosti-i-prichiny-ih-ustraneniya

Неисправности пожарного насоса. Пожарные насосы, их эксплуатация

Стр 1 из 3 Следующая ⇒

Пожарные насосы, их эксплуатация

Устройство насоса ПН-40У

Техническая характеристика насоса ПН-40У

Неисправности пожарного насоса ПН-40У.

Шестеренчатые и струйные насосы

Пожарные насосы, их эксплуатация

Насосы— устройство для напорного перемещения (всасывания, нагнетания) главным образом жидкости в результате сообщения ей энергии (кинетической или потенциальной). Различают динамические насосы и объемные насосы. Иногда насосом называют также устройства для сжатия или разрежения газов (напр., вакуумные насосы).

Пожарный центробежный насосдля пожарных автомобилей - насосный агрегат, состоящий из собственно насоса, напорного коллектора, запорно-регулирующей арматуры, вакуумной системы заполнения, системы подачи и дозирования пенообразователя.

Динамические насосы- насосы, в которых перемещение перекачиваемой среды происходит под действием массовых (центробежных) сил и силы жидкостного трения.

Объемные насосы- насосы, в которых перемещение перекачиваемой среды происходит под действием силы поверхностного давления при изменении объема (рабочего объема) пространства занимаемого жидкостью.

Насосы для пожарных автомобилей в зависимости от их конструктивных особенностей и основных параметров классифицируются на:

Насосы нормального давления - одно- или многоступенчатые пожарные насосы, обеспечивающие подачу воды и огнетушащих растворов при давлении на выходе до 2,0 МПа (20 кгс/см²).

Насосы высокого давления - многоступенчатые пожарные насосы, обеспечивающие подачу воды и огнетушащих растворов при давлении на выходе от 2,0 МПа (20 кгс/см²) до 5,0 МПа (50 кгс/см²).

Насосы комбинированные - пожарные насосы, состоящие из последовательно соединенных насосов нормального и высокого давления, имеющих общий привод.

Классификация и основные характеристики насосов

Насосы классифицируют в зависимости от природы сил, под действием которых происходит перемещение перекачиваемой среды в насосе

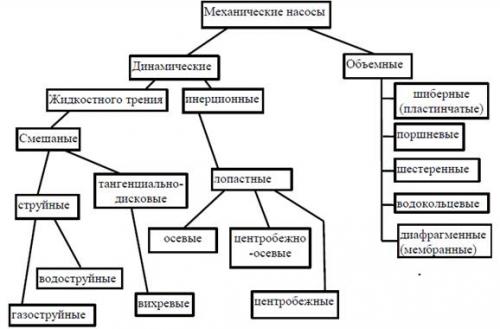

Рисунок 1 Классификация насосов
