Схемы водоснабжения частного дома из скважины. Этап #2 — определение общей схемы

Схемы водоснабжения частного дома из скважины. Этап #2 — определение общей схемы

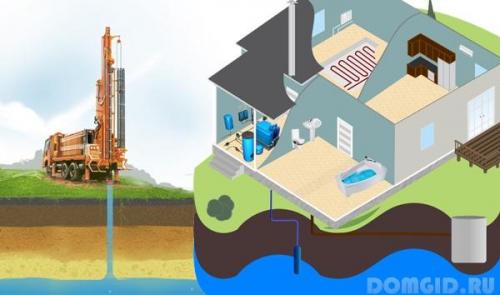

Конструктивно вся схема выглядит просто. Главный элемент — насос. Он и поднимает воду с глубины. Может располагаться непосредственно в скважине () или работать на поверхности (). Первый вариант обеспечивает забор воды с большей глубины.

Внутренний водопровод устраивается или с расположенным на чердаке баком-накопителем, из которого вода поступает к потребителю самотеком, или с гидропневматической установкой, расположенной в подвальном помещении или перовом этаже

Второй удобнее монтировать и обслуживать, он предпочтительней при больших сезонных перерывах (на дачном участке, например). Но поверхностный насос не обеспечивает подъема с глубин свыше 8 метров.

Тут еще следует учитывать и удаление по горизонтальным участкам на поверхности — 10 метров транспортировки воды в горизонте приравниваются метру подъема. Кстати, еще одна причина не удалять сильно скважину от дома.

Галерея изображений

Фото из

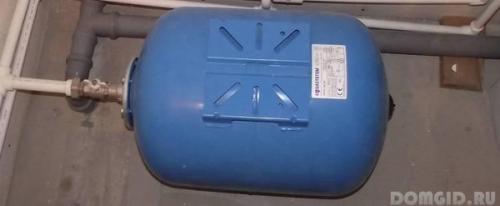

. Он представляет собой стальной или пластиковый резервуар. В нем имеется резиновая емкость, куда накачивают воздух.

Этот сжимаемый объем и создает давление в системе и вытесняет воду к точкам разбора— вода, как известно, не сжимается, а вот воздух таким свойством обладает.

Автоматика следит за перепадами давления. При падении давления ниже заданного уровня она включает насос, при достижении — выключает. Так создается стабильное давление в системе и нормальная подача воды к точкам разбора.

Мощность и объем гидроаккумулятора (и насоса) подбирают с небольшим запасом, исходя из пикового варианта расхода. То есть плюсуют все точки: туалет, раковину, душ и так далее. Если есть сезонный полив, то его тоже учитывают при расчете.

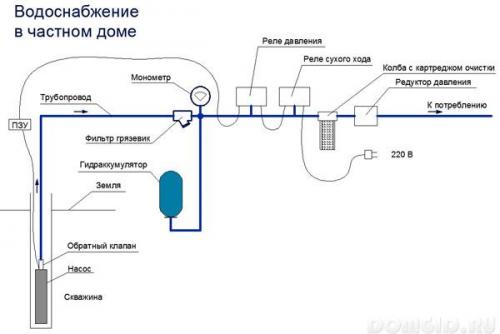

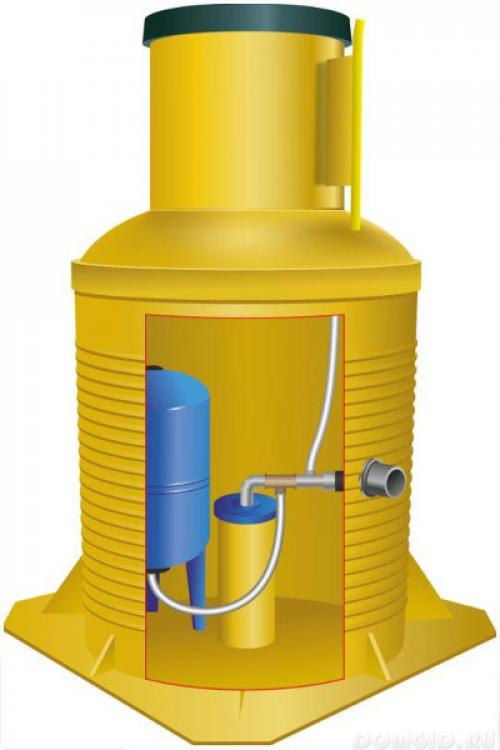

Типовая схема водоснабжения частного дома от скважины, обустроенной кессоном

Помимо насоса и накопителя, в набор входит, препятствующий току воды обратно в скважину, предохранительный клапан, сбрасывающий давление, различные датчики и реле, запорная арматура и фильтры.

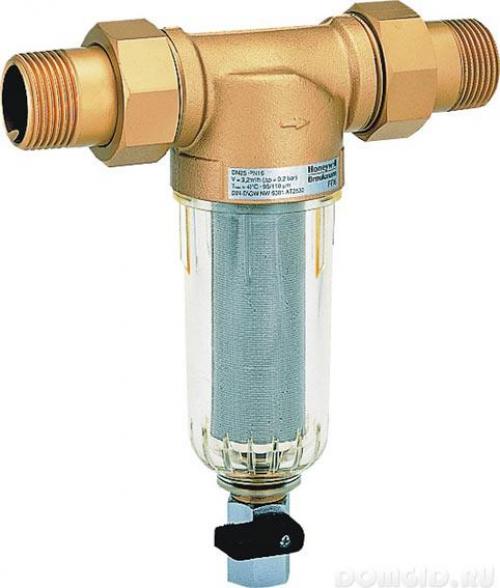

Песчаные косые фильтры обязательны и предотвращают проникновения песка в систему. А вот фильтры тонкой очистки нужно подобрать, исходя из состава добываемой воды.

Все линии автономной водопроводной сети должны отсекаться запорными вентилями. Желательно, чтобы соединения выполнялись разборными — при помощи так называемых «американок».

Но вообще, окончательная конфигурация всей схемы варьируется, исходя из конкретных задач. Но основа на базе насоса и гидроаккумулятора всегда остается неизменной.

Разводка воды из скважины в дом и на полив. Водопровод на дачном участке от скважины своими руками 5 3

Обеспечение частного дома или дачного участка водой – один из основных аспектов комфортной жизни человека. Полноценное водоснабжение и правильное водоотведение позволяют решить ряд бытовых вопросов, а также дают возможность использовать все блага цивилизации: стиральную и посудомоечную машинку, различную сантехнику.

Наиболее распространенный способ водоснабжения – подача воды из скважины. Рассмотрим основные этапы обустройства водоснабжения дома и практические рекомендации, обеспечивающие надежность и стабильность работы водопроводной системы.

Скважина на приусадебном участке – достоинства автономного водоснабжения

Для водоснабжения частного дома могут использоваться различные источники водозабора: централизованный водопровод, колодец или скважина.

Водоснабжение частного дома из скважины имеет некоторые преимущества:

1. Автономность подачи воды. Контроль над объемами водоснабжения домовладелец устанавливает самостоятельно.
2. Высокое качество и экологичность воды. Простая и артезианская скважина имеет достаточную глубину, поэтому вода из них не содержит вредных соединений и примесей.



3. Экономическая эффективность. Конечно, бурение скважины и проведение водопровода к дому – удовольствие не дешевое, но со временем, эти расходы окупаются, так как отсутствуют коммунальные платежи за использованные кубометры воды.

Первым делом необходимо определиться с типом скважины: «песчаная» или артезианская.

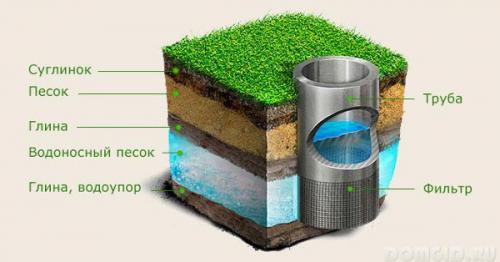

«Песчаная» скважина имеет глубину 40-50 метров – до верхних водоносных слоев песчаного горизонта. Если попасть на русло подземной реки, то уровень бурения скважины можно сократить и до 15 метров.

Достоинства скважины «на песок»:

• качество воды лучше, чем в колодце или централизованной магистрали;
• скорость обустройства скважины (2-3 дня);
• пробурить скважину можно без привлечения специальной техники.

Недостатки «песчаной» скважины:

• невысокая производительность – около 1,5 м3/час;
• срок эксплуатации – до 10 лет;
• вода может содержать примеси;
• нуждается в периодической прокачке.

❝«Песчаная» скважина подойдет для сезонного водоснабжения дачи, для коттеджа или частного дома лучше обустраивать артезианскую скважину❞

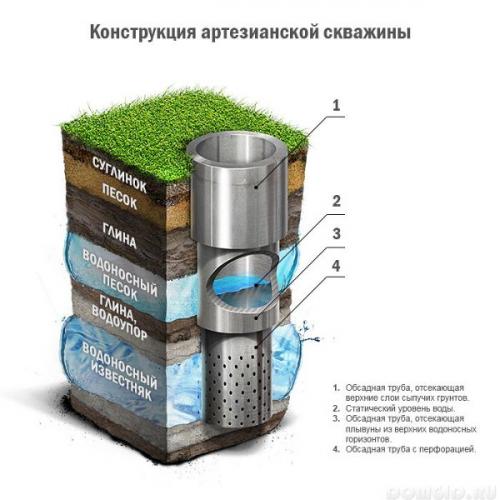

Глубина артезианской скважины может достигать 200 метров – затрагивает водоносный слой известковых пород. Бурение артезианской скважины надо обязательно согласовать, так как известковый водоносный слой считается стратегическим запасом государства.

Достоинства артезианской скважины:

• высокая производительность – около 10 м3/час;
• неограниченный запас известковых вод;
• срок эксплуатации – около 50 лет;
• высокое качество воды;
• вода подается под большим давлением.

Недостатки артезианской скважины:

• необходимость согласования проекта и получения разрешительных документов;
• высокая стоимость бурения скважины (работы должны выполняться специализированной компанией).

Схема автономного водоснабжения: основные элементы системы

Каким бы ни был источник автономного водоснабжения частного дома, необходимо создать схему с указанием всех основных элементов системы и материалов, используемых для прокладки водопровода.

Схема водоснабжения частного дома включает следующие элементы.

1. Скважина – источник воды.
2. Кессон – вспомогательное помещение скважины (пластиковая или металлическая бочка). Защищает устье от грунтовых вод, осадков и обеспечивает нормальную температуру в скважине.



3. Автономная насосная станция или глубинный насос для забора воды из скважины.
4. Обратный клапан препятствует движению воды в обратном направлении.
5. Гидроаккумулятор (гидробак) накапливает определенное количество воды и поддерживает давление в системе. Именно из гидробака вода поступает к точкам водозабора.



6. Водоочистные фильтры:

• фильтр-грязевик не пропускает крупную крошку в гидроаккумуллятор (если источник воды – артезианская скважина, то можно не устанавливать такой фильтр);
• фильтр с картриджем очистки – механическая очистка от мелких примесей глины, песка, ржавчины и грязи.

Устройство водопроводной системы частного дома можно разделить на три блока:

1. Система водозабора.
2. Дворовая магистраль.
3. Внутридомовой водопровод.

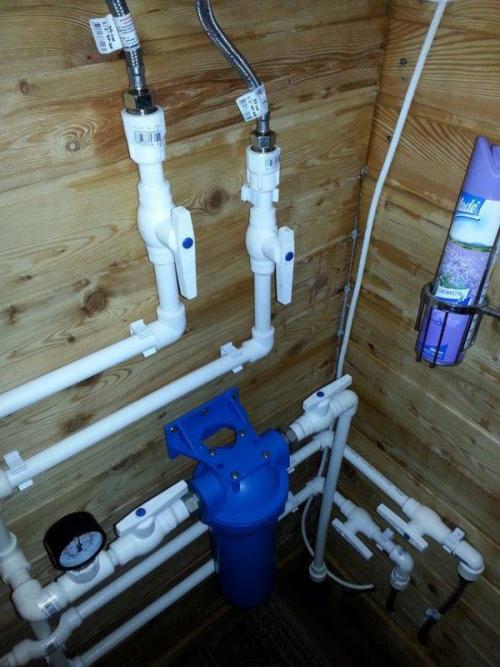

Оборудование для воды из скважины в частном доме. Укладка трубопровода

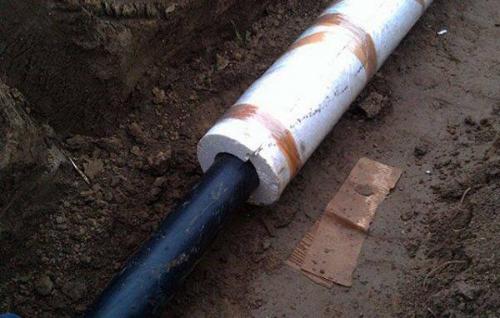

Последний этап водоснабжения частного дома от колодца – проводка трубы от точки водозабора в жилище. Сначала нужно выкопать траншею, на дно которой выкладывается песок и щебень. На полученную «подушку» располагают трубы.

Важно! Не рекомендуется использовать для скважин (особенно питьевых) вибрационные модели насосов. Такое оборудование не является целесообразным, так как в процессе эксплуатации способствуют засорению фильтра

В скважине с простым вибрационным насосом со временем уменьшается количество воды, поступающей из нее.

Утепление трубопровода

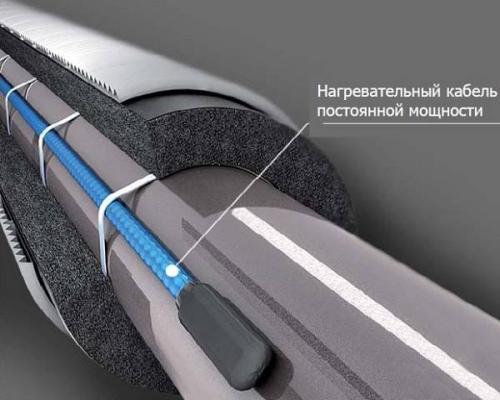

Трубы в обязательном порядке нужно утеплить. Достичь необходимого результата можно с помощью специального теплоизолятора. Также довольно популярный метод утепления трубы – прокладка ее вместе с электрошнуром, который осуществляет активный обогрев коммуникации. Лучший вариант – использование двухжильного кабеля. Для дополнительной теплоизоляции и защиты на трубопровод надевают гофру.

Греющий кабель

Далее, кабель насоса подключается к электрощитку в жилище. Заводить трубы в дом рекомендуется через подвальное помещение. Специалисты советуют избегать при прокладке труб изгибов.

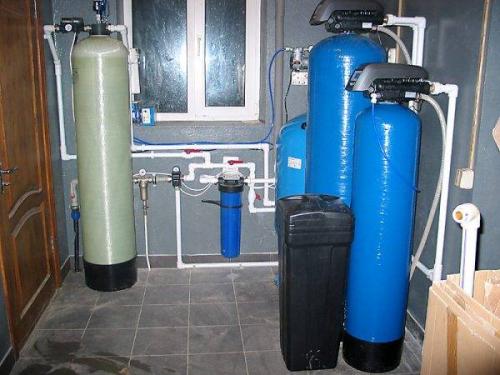

Система очистки воды

После проводки трубы в дом необходимо провести разводку труб. На этом оборудование водопровода частного дома заканчивается. Безусловно, существуют варианты водоснабжения, которые выполняются без защитного гидроаккумулятора, но специалисты советуют именно этот способ.

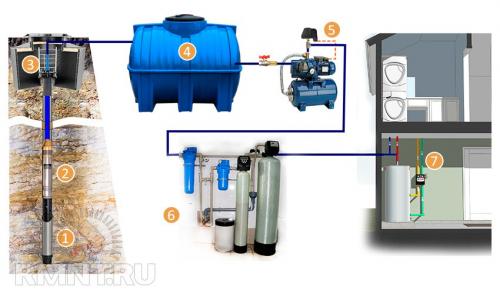

Типовые схемы водоснабжения частного дома. Типовая схема водоснабжения от скважины

Типовая система водоснабжения от скважины состоит из следующих элементов:

1. Скважина — это система труб, которая выполняет несколько функций. Внешняя, обсадная, труба препятствует обрушению стенок и защищает от попадания верховодки. В водоносном слое обсадная труба имеет перфорацию, оплетённую галунной металлической сеткой. Эта часть служит для забора воды и фильтрации крупных взвешенных частиц. Внутренняя труба из пищевого пластика предназначена для транспортировки воды из водоносного слоя.
2. Насос отвечает за доставку воды до оголовка скважины и наполнение накопительной ёмкости. В зависимости от типа и глубины скважины насос может быть погружным или поверхностным. Погружной насос находится в воде и закреплён тросом к оголовку скважины. Поверхностный насос устанавливают в кессоне.
3. Кессон — это специальное сооружение, заглубленное в земле таким образом, чтобы оголовок скважины находился ниже уровня промерзания грунта. Сюда же подводят трубы внешней части водоснабжения и кабель электропитания насоса. Здесь также могут быть расположены запорная арматура, элементы защиты и автоматики, накопительная ёмкость.
4. Накопительная ёмкость (или гидроаккумулятор) служит для создания « оперативного » запаса воды и оптимизации работы насоса.
5. Насосная станция формирует стабильный напор во внутреннем водопроводе.
6. Система водоподготовки отвечает за фильтрацию воды. В зависимости от назначения степень очистки может быть разной для каждой точки подключения.
7. Внутренняя система водоснабжения выполняет функцию доставки воды к каждой точке потребления.
