Эжектор для насосной станции. Выбор: встроенный или внешний?
Эжектор для насосной станции. Выбор: встроенный или внешний?
В зависимости от места установки различают выносные и встроенные эжекторы. Большой разницы в конструктивных особенностях этих устройств нет, но расположение эжектора все же влияет некоторым образом и на монтаж насосной станции, и на ее работу. Итак, встроенные эжекторы обычно помещают внутри корпуса насоса или в непосредственной близости от него.
В результате эжектор занимает минимум места, и его не придется отдельно устанавливать, достаточно выполнить обычный монтаж насосной станции или собственно насоса. Кроме того, расположенный в корпусе эжектор надежно защищен от загрязнений. Разрежение и обратный забор воды производится прямо в корпусе насоса. Нет необходимости устанавливать дополнительные фильтры, чтобы защитить эжектор от засорения частицами ила или песком.
Выносной эжектор для насосной станции установить сложнее, чем внутреннюю модель, но этот вариант создает гораздо меньший шумовой эффект
Однако следует помнить, что максимальную эффективность такая модель демонстрирует на небольших глубинах, до 10 метров. Насосы со встроенным эжектором рассчитаны на такие относительно неглубокие источники, их преимущество в том, что они обеспечивают отличный напор поступающей воды.
В результате этих характеристик хватает, чтобы использовать воду не только для бытовых нужд, но и для полива или выполнения других хозяйственных операций. Еще одна проблема — повышенный уровень шума, поскольку к вибрации работающего насоса добавляется звуковой эффект от воды, проходящей сквозь эжектор.
Если принято решение об установке насоса со встроенным эжектором, то придется позаботиться о шумоизоляции особенно тщательно. Насосы или насосные станции со встроенным эжектором рекомендуется устанавливать вне дома, например, в отдельном здании или в кессоне скважины. Электродвигатель для насоса с эжектором должен быть более мощным, чем для аналогичной безэжекторной модели.
Выносной или внешний эжектор устанавливают на некотором расстоянии от насоса, и это расстояние может быть довольно значительным: 20-40 метров, некоторые специалисты даже считают приемлемым показатель в 50 метров. Таким образом, выносной эжектор можно поместить прямо в источнике воды, например, в скважине.
Внешний эжектор не столько повышает производительность насоса, сколько призван увеличить глубину забора воды из источника, которая может достигать 20-45 м
Разумеется, шум от работы эжектора, установленного глубоко под землей, уже не побеспокоит жильцов дома. Однако этот тип устройства следует подключать к системе с помощью рециркуляционной трубы, по которой вода будет возвращаться к эжектору. Чем больше глубина установки прибора, тем более длинную трубу придется опустить в скважину или колодец.
Наличие еще одной трубы в скважине лучше предусмотреть на стадии проектирования устройства. Подключение выносного эжектора также предусматривает установку отдельного накопительного бака, из которого будет производиться забор воды для рециркуляции.
Такой бак позволяет уменьшить нагрузку на поверхностный насос, сэкономив некоторое количество энергии. Стоит отметить, что эффективность работы внешнего эжектора несколько ниже, чем у встроенных в насос моделей, однако возможность значительно увеличить глубину забора заставляет смириться с этим недостатком.
При использовании внешнего эжектора нет необходимости помещать насосную станцию непосредственно возле источника воды. Ее вполне можно установить в подвале жилого дома. Расстояние до источника может варьироваться в пределах 20-40 метров, на производительности насосного оборудования это не отразится.
Эжектор для насосной станции, что это. В каких случаях нужен эжектор
Прежде чем разбираться с вопросом о том, что такое эжектор, следует выяснить, для чего нужна насосная станция, оснащенная им. По сути, эжектор (или эжекторный насос) представляет собой устройство, в котором энергия движения одной среды, перемещающейся с высокой скоростью, передается другой среде. Таким образом, у эжекторной насосной станции принцип работы основан на законе Бернулли: если в сужающемся сечении трубопровода создается пониженное давление одной среды, это вызовет подсос в формируемый поток другой среды и ее перенос от места всасывания.
Всем хорошо известно: чем больше глубина источника, тем тяжелее поднять воду из него на поверхность. Как правило, если глубина источника составляет более семи метров, то обычный поверхностный насос уже с трудом выполняет свои функции. Конечно, для решения такой проблемы можно применить более производительный погружной насос, но лучше пойти другим путем и приобрести эжектор для насосной станции поверхностного типа, значительно улучшив характеристики используемого оборудования.
За счет применения насосной станции с эжектором увеличивается напор жидкости в основном трубопроводе, при этом используется энергия быстрого потока жидкой среды, протекающей по его отдельному ответвлению. Эжекторы, как правило, работают в комплекте с насосами струйного типа – водоструйными, жидкостно-ртутными, парортутными и паромасляными.
Особенно актуальным эжектор для насосной станции является в том случае, если надо увеличить мощность уже установленной или планируемой к установке станции с поверхностным насосом. В таких случаях эжекторная установка позволяет увеличить глубину забора воды из резервуара до 20–40 метров.
Эжектор и инжектор. Чем отличается эжектор от инжектора?
Инжектор — это стандартный линейный ускоритель, благодаря которому происходит процесс внедрения заряженных частиц внутрь главного ускорителя. Существует несколько видов инжекторов, которые отличаются по принципу своей работы и многим другим характеристикам.
Эжектор — это устройство для отсасывания жидких или газообразных веществ и транспортирования гидросмесей. Он отличается от инжектора благодаря направленности своей работы в противоположную сторону. При этом естественно, что все эти технические различия учитывает конструкция аппаратуры, предназначенная для максимально быстрого и эффективного выполнения той функции, которая на нее возлагается.
Стоит отметить, что оба устройства компактные и имеют высокую скорость действия, которая требуется от них благодаря конструкции соседних узлов деталей и скорости движения жидкости или других веществ, используемых в конструкции.
Оба варианта представляют собой одно устройство только с разной направленностью действия. Это устройство — струйный насос.
Если насос функционирует в направленности инжектора, то он будет нагнетать жидкие или газообразные вещества. Если он на водяной основе, то использоваться для этого будет система нагнетания, которая позволяет работать даже при высоких значениях давления. В этом заключается отличие инжектора от другой аппаратуры.
Он выдает такое давление инжектируемой воды, которое превышает давление самого пара. Очень часто насосы на инжекторной основе используются в котельных, где требуется эффективная аппаратура для создания качественного нагнетания.
Что касается эжекторов, то дела с их использованием состоят несколько иначе. Для этого вода подается внутрь устройства и доходит до специального сопла. Далее она поступает в так называемую камеру смешивания, где и происходит существенное понижение давления до рабочих показателей.
Когда вода далее проходит по узкому сечению диффузора и забирает с собой воздух, создавая при этом разреженную атмосферу, которая создается в той же самой камере смешения для облегчения следования воды. Подачу инжектора можно просто регулировать при помощи специального патрубка, который подсоединяется к рабочей части аппаратуры.
При наличии многих общих черт стоит отметить, что разница в предназначении предусматривает также разницу в конструкции, ведь если устройству требуется нагнетать, то оно сможет работать с гораздо более высоким давлением, чем тот аппарат, который обязан только делать большой спектр работы по отсасыванию лишней воды.
По факту это насосы, которые работают в сообщении с двигателем. Только при нагнетании инжектор передает энергию на последующие узлы и детали, а эжектор отвечает за функцию отвода жидкости в рамках аналогичной системы.
Без обоих элементов данная конструкция невозможна, ведь двигатель должен получать нагнетание и одновременно отводить получаемый пар, чтобы не создавать лишнего напряжения и организовать весь цикл проработки жидкости с минимальными потерями.
Многие люди не знают, чем отличается эжектор от инжектора. Это неудивительно, ведь чаще всего можно встретить ситуации, при которых использование инжектора отмечается людьми, а эжектора нет. Многие просто не знают что это часть одной конструкции, а даже если пострадал эжектор и его требуется заменить, говорят что проблема возникла с инжектором.
Такая путаница неудивительная еще и потому, что устройства имеют одинаковый принцип работы, только направленный в противоположную сторону. Это не добавляет им узнаваемости в качестве отдельных конструкционных элементов.
Запросы, которые отражают разницу данных устройств, сегодня очень распространены, ведь люди, что столкнулись с поломкой, должны идентифицировать, в чем проблема, и для этого начинают искать информацию, которая касается данной темы.
Сделать это очень просто помогут тематические ресурсы, которые предлагают актуальную информацию о самых разнообразных аспектах работы разной аппаратуры, что существенно помогает покупателям готовых конструкций разбираться в том, что происходит с данными товарами.
Инжектор и эжектор сегодня являются теми элементами устройства, которые довольно часто подвергаются поломкам, если неправильно эксплуатируются, так что очень важно регулировать давление жидкости при помощи патрубков.
Если не придерживаться элементарных правил по эксплуатации данного рода приборов, то есть большие шансы что-то повредить и понести все устройство в ремонт, чтобы направить получившуюся неполадку, провести замену патрубков или другую важную манипуляцию. Именно поэтому обязательно следует придерживаться инструкции по использованию устройств и не перегружать их слишком высоким давлением.

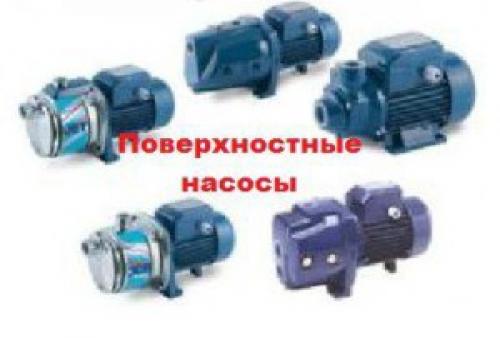

Эжектор для насосной станции вихрь. Поверхностные насосы.

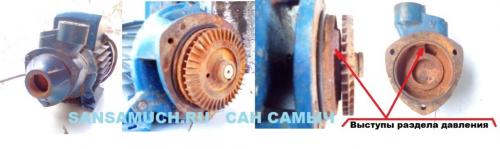

Различают, так называемые, вихревые насосы и центробежные, которые, обычно, снабжены встроенным эжектором. У каждого из них есть свои достоинства и недостатки. Но что их объединяет: они не являются реально самовсасывающими насосами, потому что, как правило, они не могут создать на всасе разрежения достаточного для самостоятельного поднятия воды с глубины, если всасывающая труба или хотя бы корпус насоса не заполнены водой.
К достоинствам вихревых насосов можно отнести:
— небольшие габариты;
— относительно небольшая потребляемая мощность;
— устойчивость к сухому ходу;
— как правило, устойчивость к высоким температурам перекачиваемой воды.
К недостаткам относится:
— чувствительность к подсосам воздуха на всасе;
— небольшая глубина всасывания;
— как правило, низкая стойкость к наличию абразива в воде;
В принципе, с воздухом и небольшой глубиной всасывания можно легко справиться, дополнив всасывающую трубу некоторыми устройствами, о которых я уже рассказывал , к сожалению, за счет потери напора и расхода.
Центробежные насосы со встроенным в корпус насоса эжектором успешно противостоят недостаткам вихревых насосов:
— глубина всасывания до 9 метров;
— легко проглатывают небольшое количество воздуха вместе с водой, продолжая работать;
— относительно терпимы к абразивным включениям в воде;
— имеют свойства самовсасывания при заполненном водой корпусе насоса и небольшой глубине всасывания.

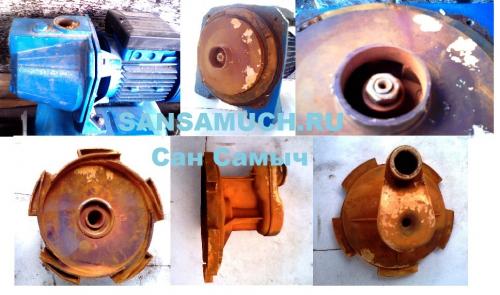

Встроенный эжектор. Последствия сухого хода.
Но за это приходится платить некоторую цену:
— высокое потребление электроэнергии по сравнению с другими насосами из-за невысокого КПД;
— чувствительность к температуре воды и сухому ходу, если встроенный эжектор сделан из полипропилена, а это большинство насосов;
— значительные габариты и масса, вследствие конструктивных особенностей.

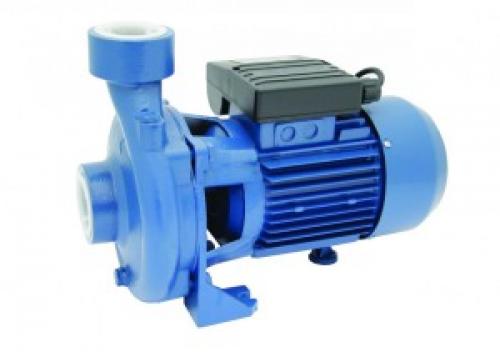

Так же есть центробежные насосы без включенного в их корпус эжектора, так называемые моноблочные . Они по своим достоинствам и недостаткам почти полностью повторяют вихревые, имея все же одно неоспоримое преимущество: очень высокие показатели расхода и напора при небольших энергозатратах.
Эжектор для насоса. Разновидности эжекторов
Эжекторные насосы бывают паровыми, пароструйными и газовыми. Общий принцип их действия идентичен. Но приводится в действие устройства по-разному. Насос с эжектором парового типа применяется для откачивания газовых сред из замкнутого объема. Можно поддерживать давление на отрицательной отметке, делая среду разряженной. Сфера применения – промышленность.
Пароструйная конструкция предназначенная для работы с газовыми средами и жидкостями. Различие работы эжекторного устройства такого типа в том, что пар, проходящий сопло, на большой скорости затягивает с собой перекачиваемую среду. Учитывая высокую производительность, сфера применения данных приборов – срочная откачка воды, например, на корабле.
Газовый тип – отдельная категория эжекторов. Приборы работают на сжатом газе, который смешиваясь с перекачиваемой средой, направляется в диффузор для замедления. После его прохождения смесь вырывается сквозь отверстие сопла. Предназначены такие устройства в основном для газовой промышленности.
Встроенные модели
Разбираясь, что такое эжектор, необходимо рассмотреть классификацию этих приборов в зависимости от места установки. Встроенные модели являются частью конструкции, а точнее, ее составляющей. Эжектор может быть прикреплен на самом насосе или рядом с ним на единой станине. Монтаж заключается в прикреплении блока к основе и подключении силов
Схема работает при подъеме воды с глубины 10 метров. Точные параметры указываются в технической документации.
Монтаж рекомендуется производить вне дома. Это может быть колодец, в котором установлен оголовок, или отдельно стоящее здание. Всему причиной повышенный уровень шума и вибрация. Если такой возможности нет, рассматривают следующий тип монтажа.
